lacp 热备份.note
只有lacp 协议能够配置 热备份
配置lacp 热备份之后有可能导致生成树环路
因为原本生成树需要阻塞Port-channel链路时，配置了lacp热备份后，会误以为已经阻塞，就不会再次阻塞，此时就需要在本地port-channel（出接口）上，使用 snapping-tree vlan 10 cost 100，将cost值调大，让流量不优先走该链路
如果生成树原本不需要阻塞port-channel链路，而是阻塞了普通链路，那么环路就不会发生，因为普通链路可以直接阻塞
一、配置 lacp 热备份：

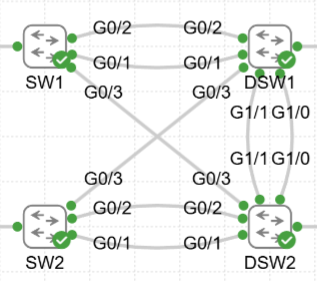

拓扑：
1、先配置好链路聚合：
# DSW1：
int ra g1/0-1
no sh
sw tr en do
sw mo tr
channel-group mode 1 acti
int port 1
no sh
sw tr en do
sw mo tr
# DSW2：
int ra g1/0-1
sw tr en do
sw mo tr
channel-group mode 1 pas
int port 1
no sh
sw tr en do
sw mo tr2、配置 热备份：
# DSW1、DSW2：
int port 1
lacp max-bundle 1 //设置lacp组中最大只有一个接口为活动接口（默认为8）
shutdown //先关闭接口
int gig1/1
lacp port-priority 1 //设置优先级，使用该接口作为活动接口，优先级越小越优先
int port 1
no shutdown·查看：
do show etherchannel summary

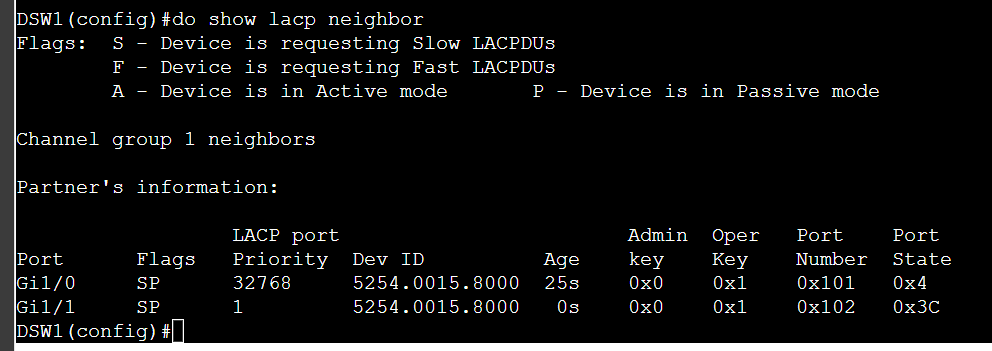

do show lacp neighbor
3、假设此时环路了（没遇到就不管）：
只会在DSW2成为根桥时出现，因为如果DSW1是根桥，那么port-channel就是根端口，G0/3这条链路就会被正常阻塞，不会出现阻塞不了port-channel的情况（因为不需要阻塞）

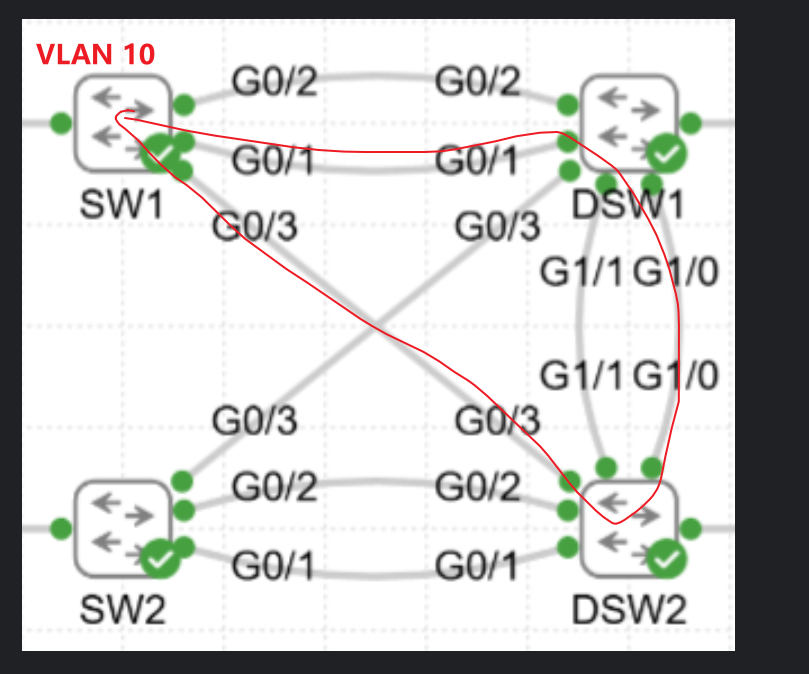

# 假设SW1下联VLAN10，并且形成环路（红线）了，DSW2是根桥的情况下，那么我们就直接在SW1上，将port-channel接口的cost值调大，让流量优先走G0/3端口
int port 2
spanning-tree vlan 10 cost 100二、将其中一个lacp接口设置为备份链路，不参与链路聚合：
# 将其中一个或多个lacp聚合组的物理接口设置为备份链路，不参与链路聚合，只在聚合链路出现故障（其中一个物理接口down掉）时才参与聚合

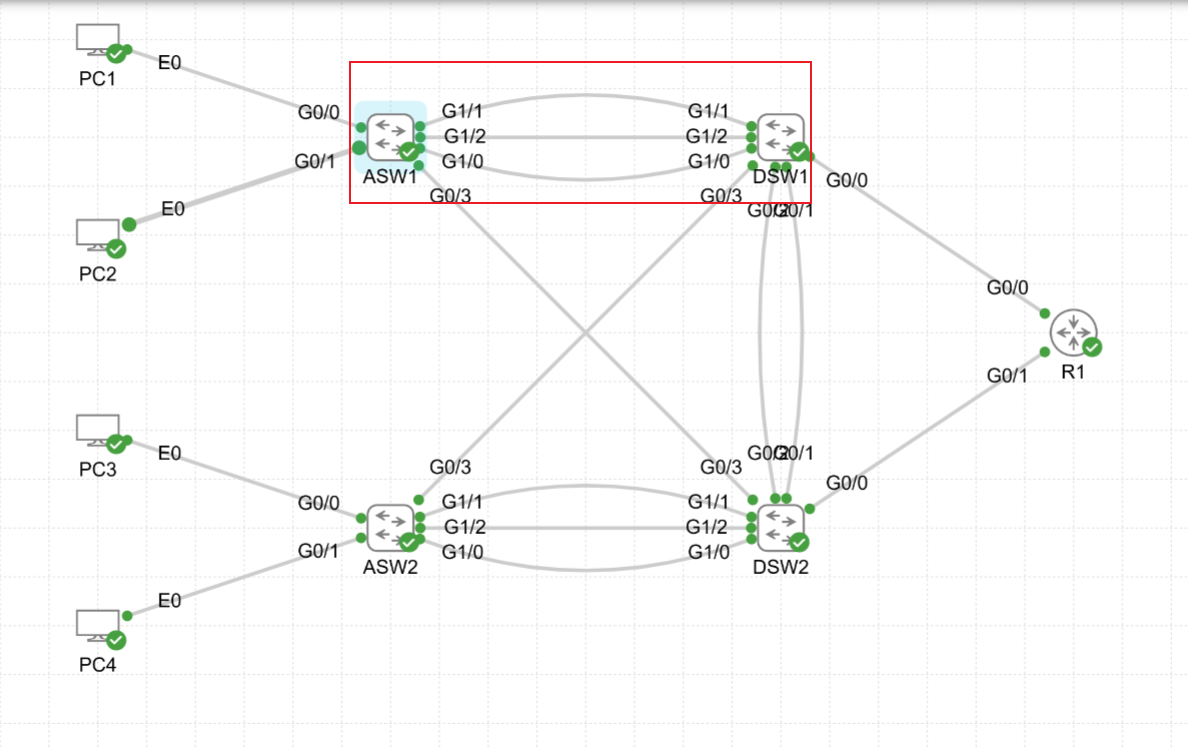

我们使用下面的环境，以ASW1和DSW1这一段链路为例：

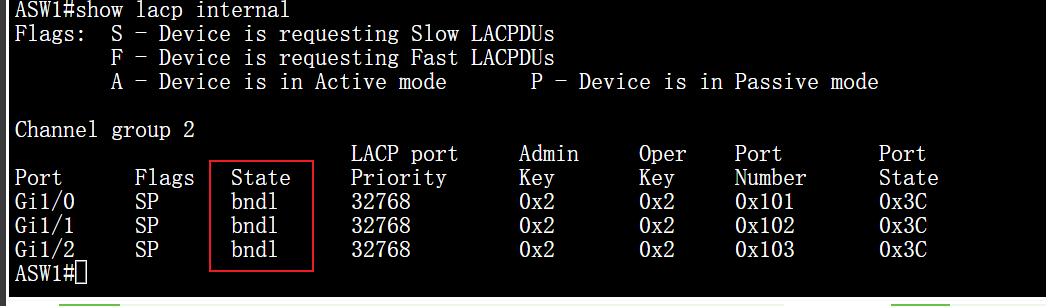

# 先正常配置好 G1/0-2的链路聚合，然后查看：可以看到这三条物理链路的状态都是 bndl（lacp协商已完成，可以正常使用）
# 如果此时我们需要将 g1/2设置为备份链路（不参与链路聚合），就需要进行两个操作（在两边交换机同时配置）：
1、将lacp接口优先级调高（比默认的32768要高）
2、在port-channel接口中配置限制同时参与转发的最大物理接口数（也就是参与链路聚合的物理接口数）（这时候就会根据接口的lacp优先级来决定哪两个接口能够参与链路聚合，优先级越小越优先）# 将lacp接口优先级调高（在两边交换机同时配置）：
int g1/2
lacp port-priority 65535# 限制参与链路聚合的最大物理接口数量（在两边交换机同时配置）：
## 默认最大支持8条活动链路（加8条备份链路，理论上就是16条，但是实际上活动链路只能有8条）
int port 2
lacp max-bundle 2 //设置最大只能有两个物理接口进行链路聚合·查看：

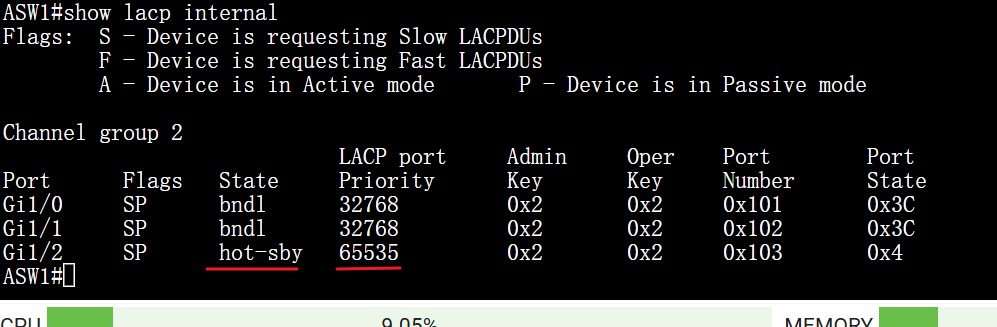

show lacp internal可以看到，现在G1/2的状态为 热备份，优先级为65535（我们前面自定义的），这样就做好了lacp热备份
此时如果将 G1/0或者 G1/1其中一个接口shutdown，G1/2就会立马替代其加入lacp聚合中
