·什么是BVI：

BVI（Bridge-Group Virtual Interface）
BVI是在一个二层广播域中，放一个三层网关接口，BVI就等于二层网络的网关IP
就是在路由器上将接口直接设置为交换机的接口，这样连接这些接口的设备就相当于连接到了交换机，而BVI接口就相当于这些bridge接口的IP，连接到这些接口，就相当于与BVI接口直连，可以把bridge理解为vlan，相同bridge就相当于 相同的vlan，它们可以直接ping通

1、配置基础 BVI：

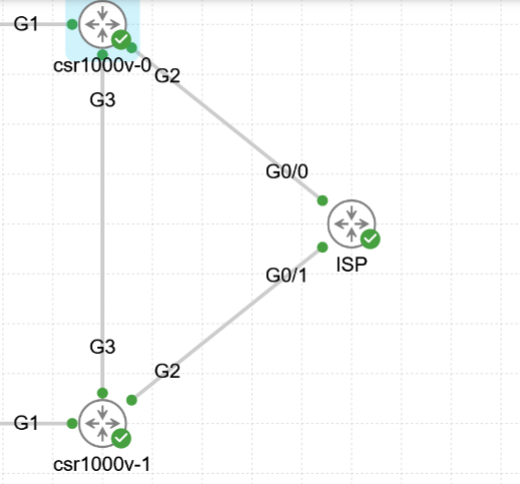

拓扑：

CSR1000v-0：
G2: 210.104.1.1/24
CSR1000v-1：
G2：210.104.1.2/24

1）配置 BVI：

在ISP上将 G0/0 和 G0/1 做成二层桥接域

# 设置为桥接模式：
bridge irb

# 定义 bridge-gruop：
bridge 1 protocol ieee
bridge 1 route ip

# 将物理接口加入 bridge-group：
## 该物理接口中不能够有IP地址：
int g0/0
 no ip address
 bridge-group 1
int g0/1
 no ip address
 bridge-group 1

# 进入BVI接口，设置地址：
interface BVI 1    //bridge-group 1 就是BVI 1
 no shutdown
 ip address 210.104.1.254 255.255.255.0

如果要通告接口、修改网络类型，例如ospf等，需要在 BVI接口上配置

ip nat inside 也要放在BVI上

（如果要使用 BVI接口建立OSPF邻居，建议将网络类型设置为 broadcast）

2）查看：

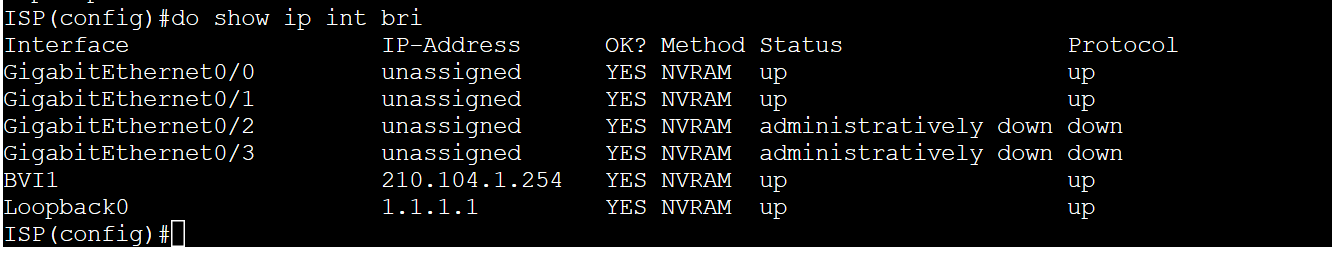

do show ip int br    //查看BVI IP

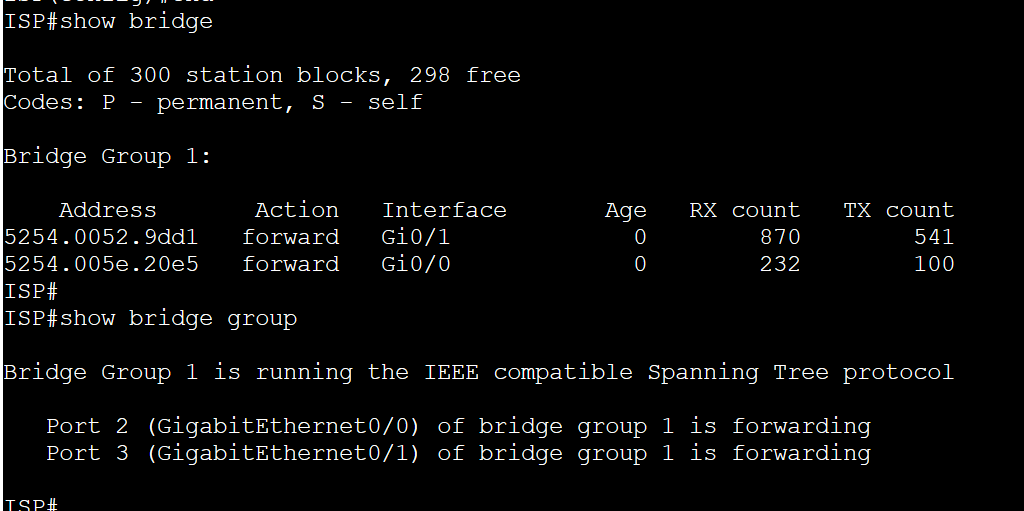

show bridge
show bridge group

2、配置 BVI + redundancy interchassis 网关冗余：

还是这个拓扑：

·redundancy interchassis 和 以前配置的 redundancy application redunancy group 的区别：
## 两者并不冲突，可以同时配置
redundancy application redunancy group    //（IOSv、CSR1000v都支持）是用于 业务/协议状态同步、切换，例如：同步NAT状态等
redundancy interchassis    //（仅在CSR1000v支持）是用于两台设备物理、逻辑冗余，用来决定两台设备谁来当主服务器（通常与FHRP配合使用，同步切换）

1）ISP上配置 BVI：

# ISP上配置 BVI：
bridge 1 protocol ieee
bridge 1 route ip

# 将物理接口加入 bridge-group：
## 该物理接口中不能够有IP地址：
int g0/0
 no ip address
 bridge-group 1
int g0/1
 no ip address
 bridge-group 1

# 进入BVI接口，设置地址：
interface BVI 1    //bridge-group 1 就是BVI 1
 ip address 210.104.1.254 255.255.255.0

2）R1配置：

配置加上以前的 redundancy application，然后再额外配置一个redundancy interchassis即可

## 配置 sla：
ip sla 1
 icmp-echo 210.104.1.254 source-interface GigabitEthernet2    //检测ISP链路（加上源接口，防止反复UP/DOWN）
ip sla schedule 1 life forever start-time now
track 1 ip sla 1 reachability

# 配置redundancy application：
redundancy
 application redundancy
  group 1    //（show run是看不出来配没配的，但是没配无法关联NAT）
   name RR    //设置冗余组名称
   preempt
   priority 200 failover threshold 150
   control GigabitEthernet3 protocol 1
   data GigabitEthernet3
   asymmetric-routing interface GigabitEthernet3
   asymmetric-routing always-divert enable
   track 1 decrement 150

int g0/2    //外网接口
 ip nat outside
 redundancy rii 1    //在CSR1000v中，必须先配置 redundancy application 才会有该命令
 redundancy asymmetric-routing enable
int g0/1    //内网接口
 ip nat inside


## 配置 NAT，并且调用 redundancy：
ip access-list extened NAT
 permit ip 192.168.10.0 0.0.0.255 any
 permit ip 192.168.20.0 0.0.0.255 any

ip nat pool NAT 210.104.1.1 210.104.1.1 netmask 255.255.255.252    //指定出接口地址
ip nat inside source list NAT pool NAT redundancy 1 mapping-id 1 overload    //只有定义pool的方式才能调用redundancy

# 查看 redundancy：

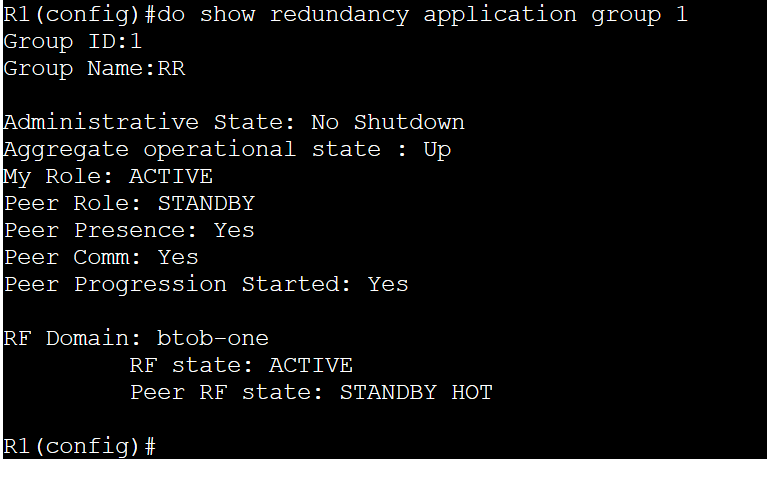

do show redundancy application group 1

## 配置redundancy interchassis，使用 G3接口作为心跳接口，interchassis检测切换方式为 sla：
redundancy
 interchassis group 1
  ## 只能够选择一种monitor方式：
  monitor peer track ip 1    //使用track调用sla来进行检测切换，一般都是选择这个方式
  # monitror peer bfd     //检查心跳接口状态，心跳接口出现问题时进行切换（但是只能对心跳接口进行切换，无法检测其他接口的bfd状态）
  member ip 10.1.1.2    //指定对端心跳接口IP
  backbone interface GigabitEthernet3    //指定心跳接口

## 查看 redundancy状态：

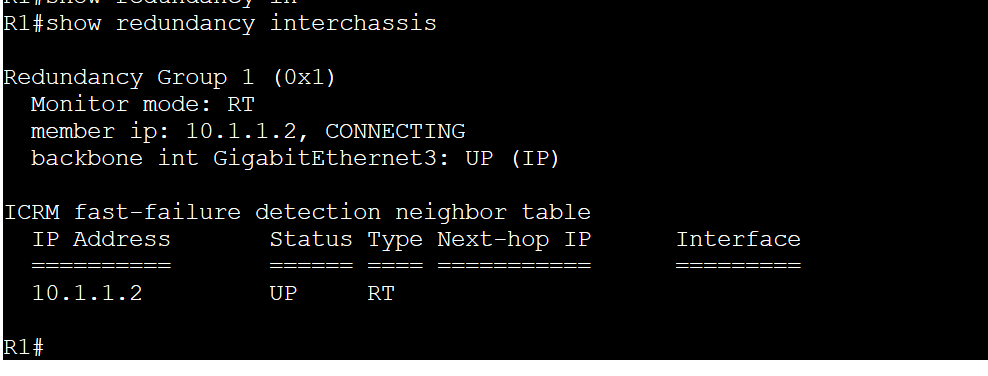

show redundancy interchassis

3）R2配置：

## 配置 sla：
ip sla 1
 icmp-echo 210.104.1.254 source-interface GigabitEthernet2    //检测ISP链路（加上源接口，防止反复UP/DOWN）
ip sla schedule 1 life forever start-time now
track 1 ip sla 1 reachability

# 配置redundancy application：
redundancy
 application redundancy
  group 1    //（show run是看不出来配没配的，但是没配无法关联NAT）
   name RR    //设置冗余组名称
   preempt
   priority 150 failover threshold 150
   control GigabitEthernet3 protocol 1
   data GigabitEthernet3
   asymmetric-routing interface GigabitEthernet3
   asymmetric-routing always-divert enable
   track 1 decrement 150

int g0/2    //外网接口
 ip nat outside
 redundancy rii 1    //在CSR1000v中，必须先配置 redundancy application 才会有该命令
 redundancy asymmetric-routing enable
int g0/1    //内网接口
 ip nat inside


## 配置 NAT，并且调用 redundancy：
ip access-list extened NAT
 permit ip 192.168.10.0 0.0.0.255 any
 permit ip 192.168.20.0 0.0.0.255 any

ip nat pool NAT 210.104.1.2 210.104.1.2 netmask 255.255.255.252    //指定出接口地址
ip nat inside source list NAT pool NAT redundancy 1 mapping-id 1 overload    //只有定义pool的方式才能调用redundancy

# 查看 redundancy：

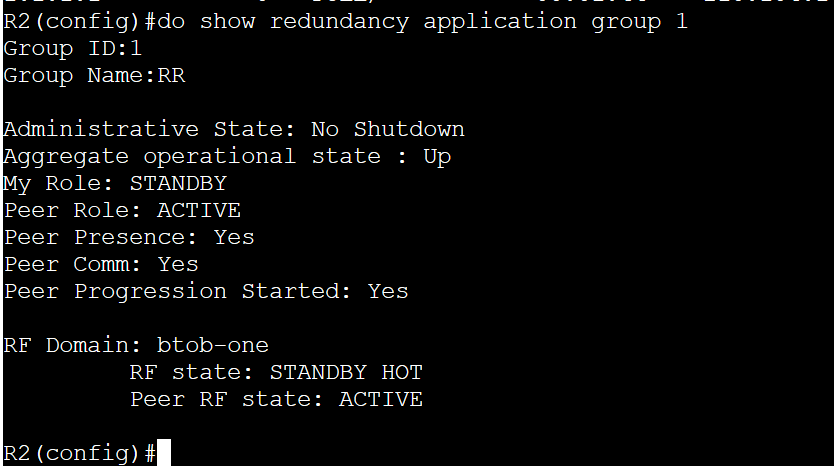

do show redundancy application group 1

## 配置redundancy interchassis，使用 G3接口作为心跳接口，interchassis检测切换方式为 sla：
redundancy
 interchassis group 1
  ## 只能够选择一种monitor方式：
  monitor peer track ip 1    //使用track调用sla来进行检测切换，一般都是选择这个方式
  # monitror peer bfd     //检查心跳接口状态，心跳接口出现问题时进行切换（但是只能对心跳接口进行切换）
  member ip 10.1.1.1    //指定对端心跳接口IP
  backbone interface GigabitEthernet3    //指定心跳接口

## 查看 redundancy状态：

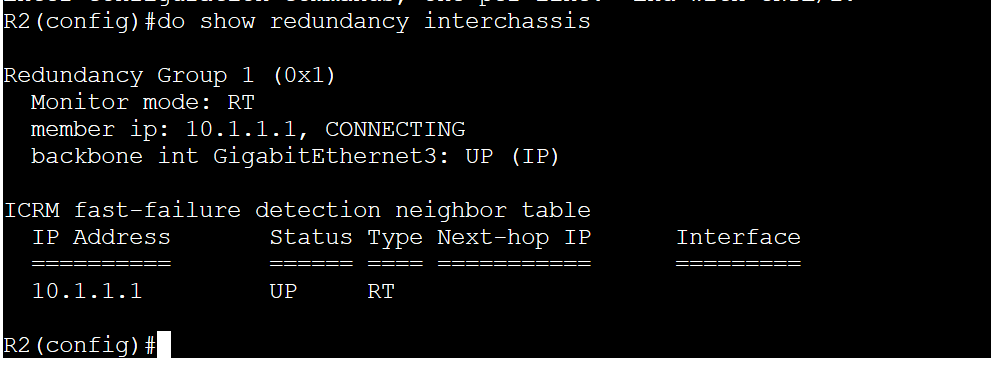

do show redundancy interchassis
