一、配置基础 IS-IS：

·环境一：（入门）所有设备都是L2：
# 环境：
R1 - R2 - R3

# 配置 R1：
router isis CORE    //创建ISIS进程，名称为 CORE（这个名称和OSPF的一样，仅本地有效，不要求两端一致）
 net 12.0001.0000.0000.0001.00    //指定 NET
 is-type level-2-only    //配置IS-IS类型为 L2
 metric-style wide    //（可选）配置使用新版TLV格式

# 在接口启用 isis进程：
int g0/3
 ip router isis CORE
 isis network point-to-point
int g0/4
 ip router isis CORE
 isis network point-to-point
interface lo 1
 ip router isis CORE

# 配置 R2：
router isis CORE
 net 12.0001.0000.0000.0002.00
 is-type level-2-only
 metric-style wide

interface GigabitEthernet0/0
 ip router isis CORE
 isis network point-to-point
interface lo 1
 ip router isis CORE

# 配置 R2：
router isis CORE
 net 12.0001.0000.0000.0003.00
 is-type level-2-only
 metric-style wide

interface GigabitEthernet0/0
 ip router isis CORE
 isis network point-to-point
interface lo 1
 ip router isis CORE

·查看：
show isis neighbors    //查看isis邻居

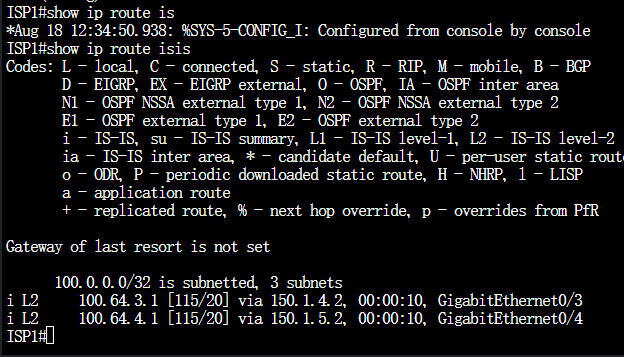

show ip route isis    //查看isis路由表

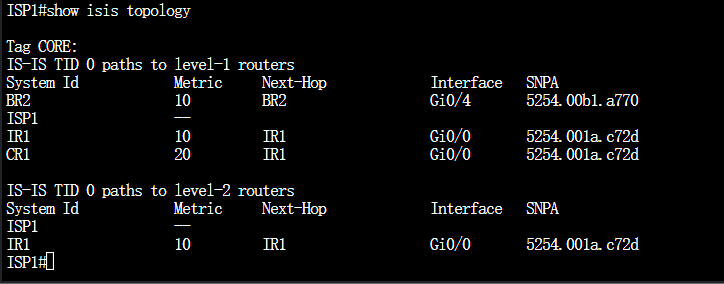

show isis topology    //查看isis拓扑表

需要注意，ISIS的Metric值默认是叠加计算的，就像OSPF的 E1 路由一样，它会叠加路径开销

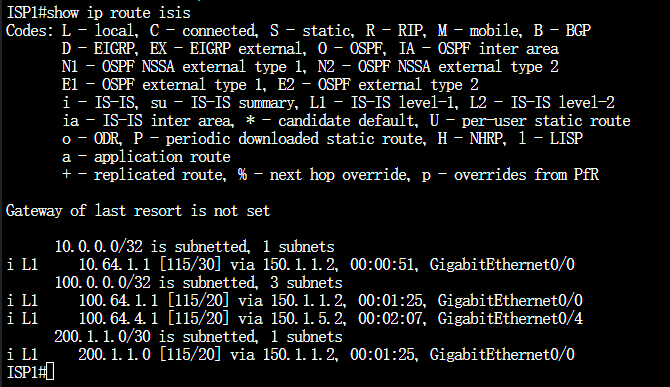

例如查看远端路由器获取到的路由：


·环境二：常规环境（L1-L1/2-L1/2-L1）
# 环境：
R1  -  R2  -  R3  -  R4
L1    L1/2   L1/2    L1
## 中间再加几个 L2都可以，这里只是简化环境

# R1：
router isis CORE
 net 12.0001.0000.0000.0001.00
 is-type level-1
 metric-style wide

interface GigabitEthernet0/0
 ip router isis CORE
 isis network point-to-point
interface Loopback1
 ip router isis CORE

# R2：
router isis CORE
 net 12.0001.0000.0000.0002.00
 is-type level-1-2
 metric-style wide

interface GigabitEthernet0/0
 ip router isis CORE
 isis network point-to-point
interface GigabitEthernet0/4
 ip router isis CORE
 isis network point-to-point
interface Loopback1
 ip router isis CORE

# R3：
router isis CORE
 net 12.0001.0000.0000.0003.00
 is-type level-1-2
 metric-style wide

interface GigabitEthernet0/0
 ip router isis CORE
 isis network point-to-point
interface GigabitEthernet0/3
 ip router isis CORE
 isis network point-to-point
interface Loopback1
 ip router isis CORE

# R4：
router isis CORE
 net 12.0001.0000.0000.0004.00
 is-type level-1
 metric-style wide

interface GigabitEthernet0/0
 ip router isis CORE
 isis network point-to-point
interface Loopback1
 ip router isis CORE

·R2上查看：
show isis neighbors    //查看isis邻居
show ip route isis    //查看isis路由表
show isis topology    //查看isis拓扑表






二、IS-IS 其他功能：

1、身份认证：
key chain KEY
 key 1
  key-string Skill39

interface Gi0/0
 isis authentication mode md5
 isis authentication key-chain ISIS-KEY


2、修改 metric 值：
同一个接口，在 L1和L2中，可以使用不同的metric值，但是其实只有该接口真正的level才会生效，例如该接口是L1，那么就只会生效L1的配置
interface GigabitEthernet0/0
 isis metric 20    //设置 metric值为 20
 # isis metric 10 level-1    //设置L1的metric值为10
 # isis metric 50 level-2    //设置L2的metric值为50


3、L2 向 L1 进行路由泄露：
# 例如要把 4.4.4.4/32 从 L2 传给 L1：
ip prefix-list leak permit 4.4.4.4/32

route-map leak permit 10
 match ip address prefix-list leak

router isis CORE
 redistribute isis ip level-2 into level-1 route-map leak

4、过滤 L1 进入 L2 的路由：
# 例如要禁止L1把 10.1.0.0/16 传给 L2：
ip prefix-list filter permit 10.1.0.0/16 le 32

route-map filter permit 10
 match ip address prefix-list flter

router isis CORE
 redistribute isis ip level-1 into level-2 route-map filter


5、配置 汇总路由：
可以在后面指定 Level定义汇总路由传播范围
router isis CORE
 summary-address 10.1.0.0 255.255.0.0
 ## Level-1    //该汇总路由只传给 L1
 ## Level-2    //该汇总路由只传给 L2

6、发布默认路由：
注意这个默认路由不会传给 L1，只会传给 L2
# 不论本机是否有默认路由，都会发布一条默认路由
router isis CORE
 default-information originate

## 配置只有当本地存在默认路由时，才发布默认路由：
ip prefix-list DEFAULT permit 0.0.0.0/0

route-map DEFAULT permit 10
match ip address prefix-list DEFAULT

router isis CORE
default-information originate route-map DEFAULT
