·什么是 MPLS TE：

MPLS Traffic Engineering（MPLS TE）

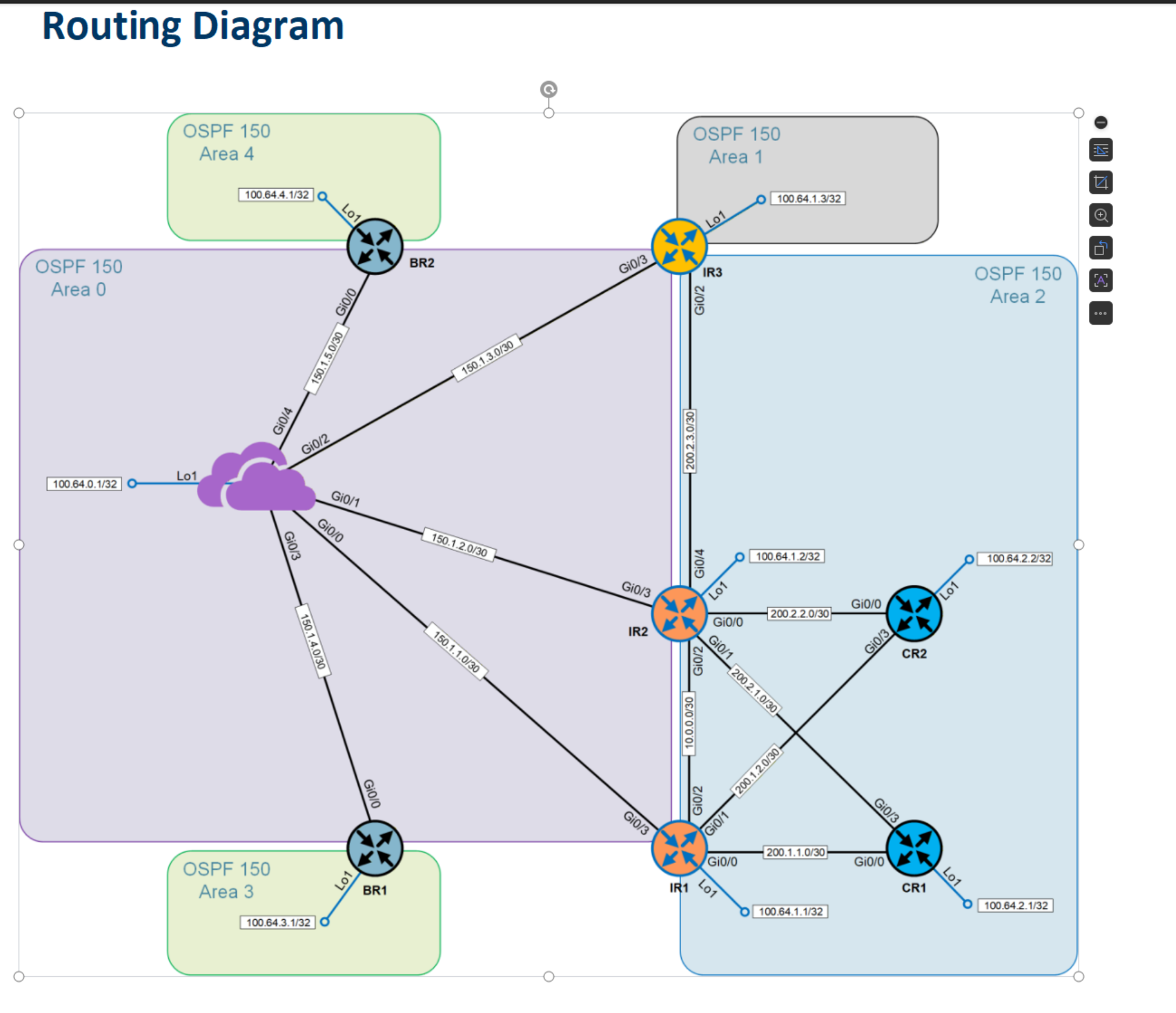

普通的MPLS/LDP根据IGP路由来走，例如通过OSPF路由BR1 → CR1 → IR3
MPLS TE 就是人为/自动计算一条特殊的 MPLS 标签路径，然后把这条路径包装成一个 Tunnel 接口给路由使用，例如强制经过BR1 → ISP → IR1 → CR2 → CR1 —— BR2，但在两边其实只能看到这个tunnel接口，看不到底层路径（只有traceroute才行）
这个隧道也叫 RSVP-TE LSP（Label Switched Path）

只有 OSPF 和 ISIS才支持 MPLS TE，但是ISIS一般不使用了，因此主要还是OSPF

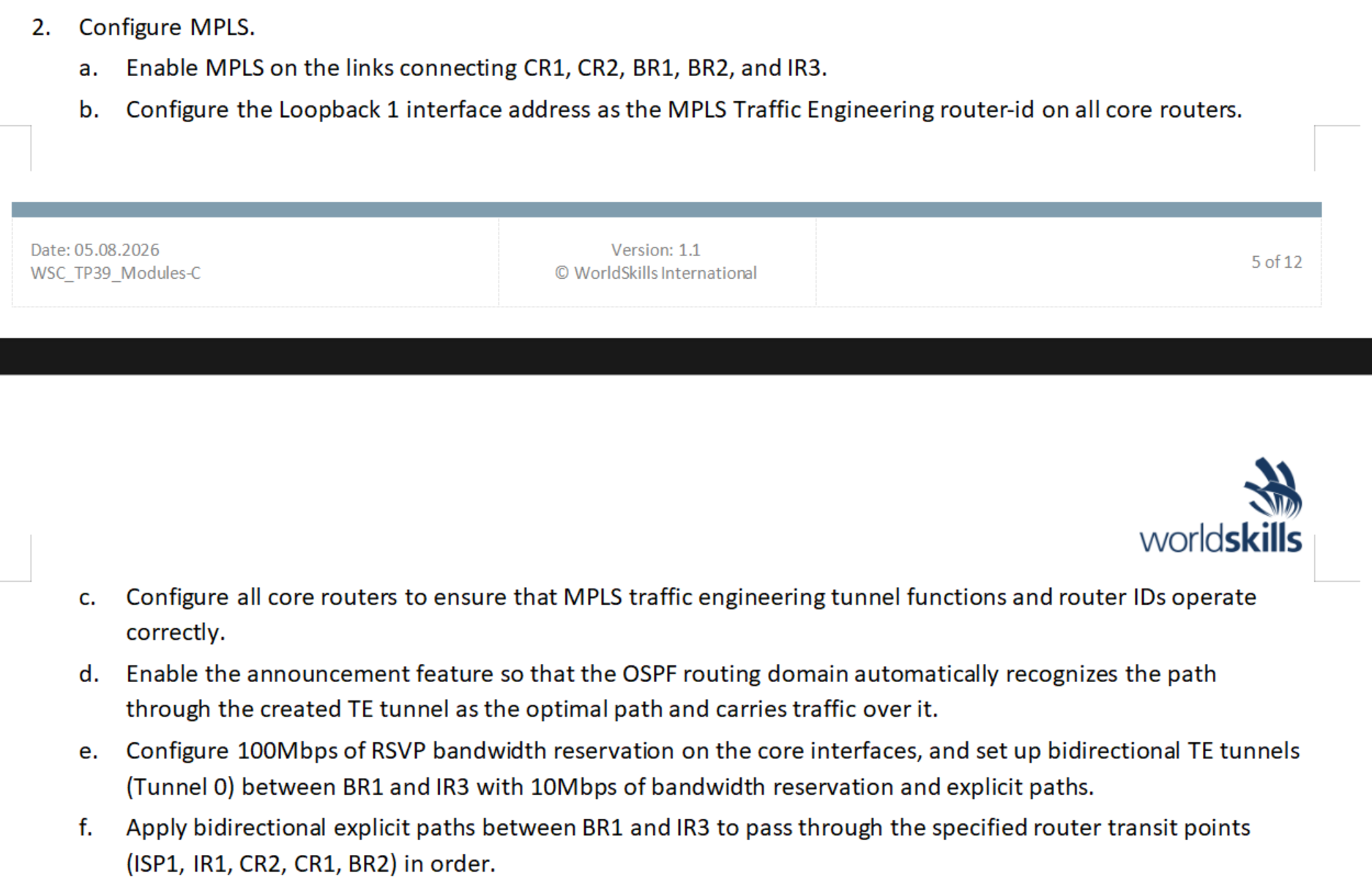

1、配置 MPLS TE（OSPF）：

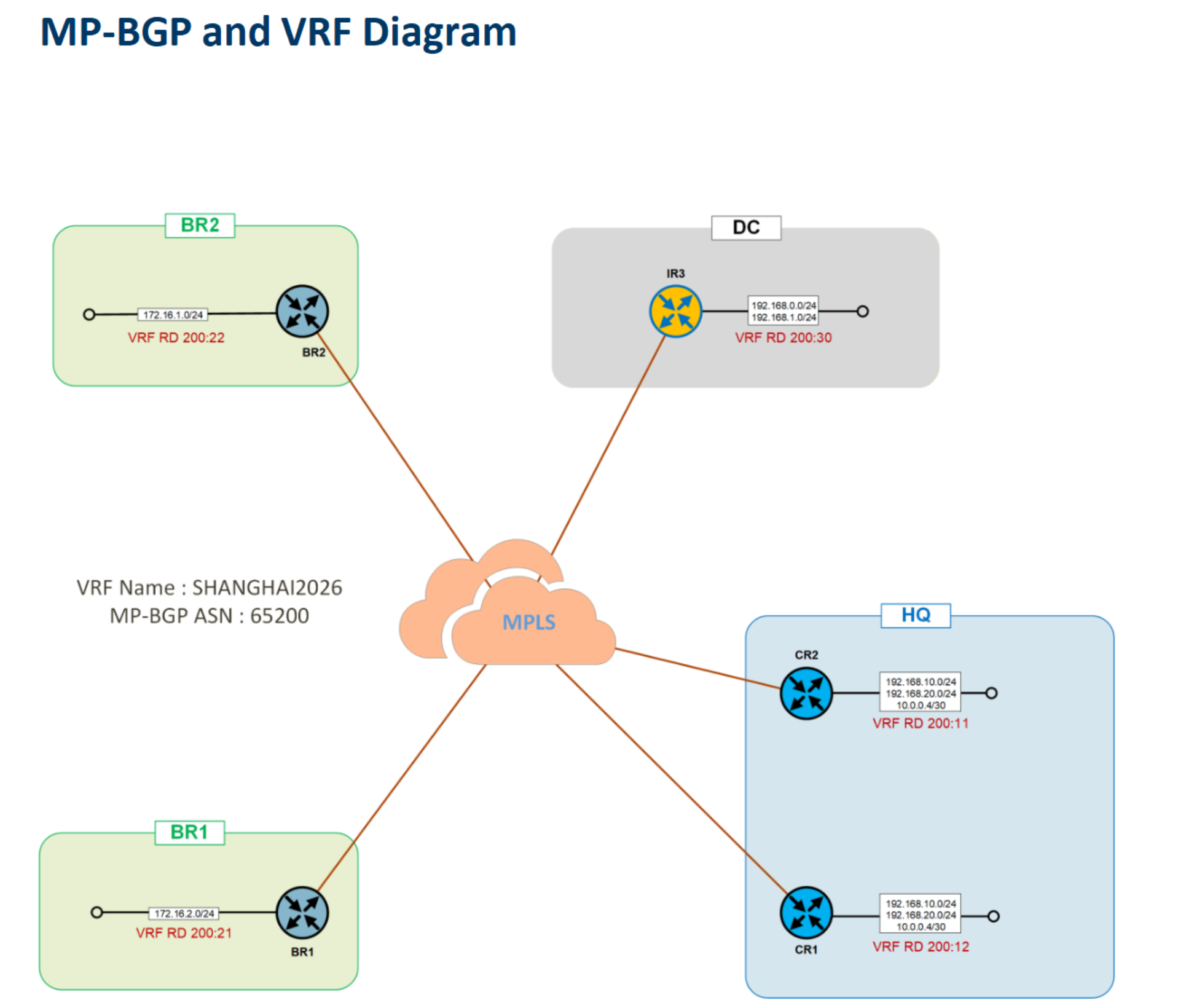

先正常配置好 MPLS BGPVPN，把公网那些mpls ldp label什么的都配置了

（1）配置 BR1：

ip cef    //默认就有（排错要注意是否被no 掉）
mpls traffic-eng tunnels

# OSPF 开启Traffic Engineering（需要在所有核心路由器上开启，就是经过的路由器）
router ospf 150
 mpls traffic-eng router-id Loopback1
 mpls traffic-eng area 0    //当前链路处于哪个区域，就要设置哪个区域
 # 如果链路跨区域，处于多个区域，就要同时开启，上面router-id定义的接口处于的区域不需要设置进来，只需要设置链路的区域：
 ## mpls traffic-eng area 1

指定直连接口地址也是没问题的，也能通

# 配置 Explicit Path 自定义路径：
## 这个地址建议指定mpls ldp那个router-id的接口的地址
ip explicit-path name BR1 enable
 next-address loose 100.64.0.1
 next-address loose 100.64.1.1
 next-address loose 100.64.2.1
 next-address loose 100.64.1.2
 next-address loose 100.64.1.3    //tunnel 目标地址

## 这里可以定义loose和strict参数，不指定默认按照 strict处理
strict表示指定的IP必须是紧邻的下一跳，中间不能夹杂其他路由器，不论它是不是TE
loose表示下一跳只要能够到的即可，中间可以通过其他TE
## 如果题目不严格，就可以全部 loose

# 接口启用：
int g0/0    //公网接口（就是mpls流量出口，去往对端的接口）
 mpls ip
 mpls traffic-eng tunnels
 ip rsvp bandwidth 100000 100000    //这个也必须要配置，在接口上启用 rsvp

# 配置 tunnel 0：
interface tunnel 0
 ip unnumbered Loopback1
 tunnel mode mpls traffic-eng
 tunnel destination 100.64.1.3
 tunnel mpls traffic-eng autoroute announce
 tunnel mpls traffic-eng bandwidth 10000    //配置预留带宽（可选）
 tunnel mpls traffic-eng path-option 1 explicit name BR1

（2）配置 IR3：

explicit路径要反过来

ip cef    //默认就有（排错要注意是否被no 掉）
mpls traffic-eng tunnels

# 在OSPF中开启 TE：
router ospf 150
 mpls traffic-eng router-id Loopback1
 mpls traffic-eng area 0
 mpls traffic-eng area 2    //因为链路经过了多个区域，所以要全部写进来

# 配置 Explicit Path 自定义路径：
## 这个路径跟上面是反过来的：
## 因为从本地到100.64.4.1，从100.64.4.1到100.64.2.1不是直连TE，因此需要指定 loose
ip explicit-path name IR3 enable
 next-address loose 100.64.1.2
 next-address loose 100.64.2.1
 next-address loose 100.64.1.1
 next-address loose 100.64.0.1
 next-address loose 100.64.3.1    //tunnel 目标地址

int ra g0/2-3
 mpls ip
 mpls traffic-eng tunnels
 ip rsvp bandwidth 100000 100000    //这个也必须要配置，在接口上启用 rsvp


# 配置 tunnel 0：
interface tunnel 0
 ip unnumbered Loopback1
 tunnel mode mpls traffic-eng
 tunnel destination 100.64.3.1
 tunnel mpls traffic-eng autoroute announce
 tunnel mpls traffic-eng bandwidth 10000
 tunnel mpls traffic-eng path-option 1 explicit name IR3

（3）其他经过的路由器：

流量经过哪个ospf区域，哪个区域就要启用 TE

经过的路由器：IR1、IR2、CR1、CR2、BR2
router ospf 150
 mpls traffic-eng router-id Loopback1
 mpls traffic-eng area 2

# IR1、IR2：
router ospf 150
 mpls traffic-eng router-id Loopback1
 mpls traffic-eng area 0
 mpls traffic-eng area 2

# ISP:
router ospf 150
 mpls traffic-eng router-id Loopback1
 mpls traffic-eng area 0

# 全局开启：
mpls traffic-eng tunnels

# 并且要在流量经过的链路上开启：
interface g0/0 .... g0/2....
 mpls ip
 mpls traffic-eng tunnels    //必须先全局开启上面的那条参数
 ip rsvp bandwidth 100000 100000    //这个也必须要配置，在接口上启用 rsvp

·命令总结：

1、全局开启：mpls traffic-eng tunnels
2、所有通信接口开启：
mpls traffic-eng tunnels
ip rsvp bandwidth 100000 100000
3、OSPF进程开启：
mpls traffic-eng router-id Loopback1
mpls traffic-eng area 0

·测试：

# 这里在中间路由器 ISP上测试：

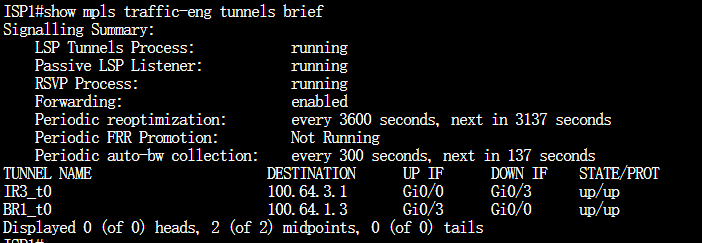

show mpls traffic-eng tunnels brief

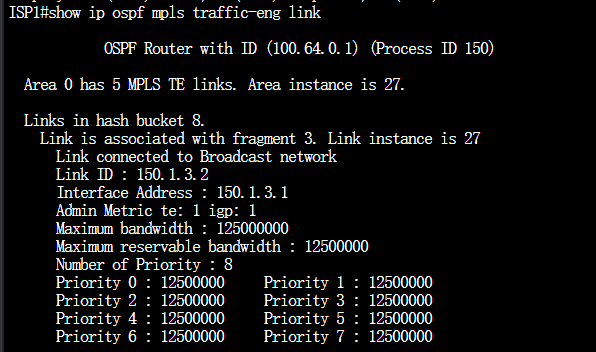

show ip ospf mpls traffic-eng link
show ip rsvp interface

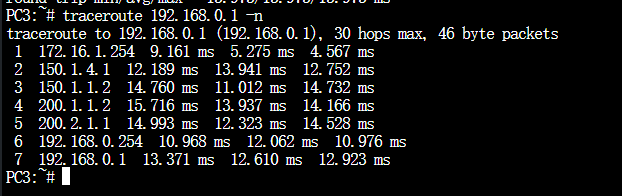

客户端 traceroute 路径测试：

经过 ISP1 -> IR1 -> CR1 -> IR2

2、配置 MPLS TE（底层使用BGP）：

配置与上面一样，只多了一点配置，需要在BGP多配置一条send-label

（1）所有设备BGP上配置：

router bgp 200
 neighbor 1.1.1.1 send-label    //如果这里配置不了，就进入 add ipv4（记得在ipv4中也要配置 activate和send-community）

·命令总结：

1、全局开启：mpls traffic-eng tunnels
2、所有通信接口开启：
mpls traffic-eng tunnels
ip rsvp bandwidth 100000 100000
3、BGP进程开启：
router bgp 200
 neighbor 1.1.1.1 send-label    //如果这里配置不了，就进入 add ipv4（记得在ipv4中也要配置 activate和send-community）

·可选参数：

# 开启 FRR：
int tunn 0
 tunnel mpls traffic-eng fast-reroute
