·什么是 MPLS VPN：

虽然名字带有VPN，但是却不是常规的那种 隧道、IPSec VPN，而是通过打标签、根据标签转发到相应的区域来进行通信

1、配置 MPLS VPN：

·原理：

1、为客户端网段配置vrf进行路由隔离
2、中间网络使用ospf（或其他路由协议）进行互通
3、在 PE 路由器之间配置 MP-BGP VPNv4，把 VRF 中的客户路由发布给远端 PE
4、在 MPLS 骨干链路上开启 MPLS/LDP，让中间 P 路由器可以根据标签转发。注意，P 路由器不需要知道 VRF，也不需要知道客户网段。

（1）vrf：
虚拟路由表，用于隔离客户端网段

（2）RD（Route Distinguisher）：
把普通IPv4路由变成VPNv4路由，例如一条客户端路由：192.168.10.0/24，加了RD后变成：65000:10:192.168.10.0/24。作用：防止两个不同的客户端使用相同网段时冲突。RD的作用是让路由变得唯一

（3）RT（Router Target）：
RT才是决定VPN路由能不能互相导入的关键，它实际上就是BGP的扩展community，专门用于控制VPN路由导出导入的。
假设两个客户端网段：
R1：
route-target export 65000:10
route-target import 65000:20
R5也：
route-target export 65000:20
route-target import 65000:10
因为R1发出的客户端路由带有RT 65000:10，R5有 import 65000:10，于是R5会把R1的路由导入自己的VRF
R5发出的客户端路由带有RT 65000:20，R1也有 import 65000:20，所以R1也会导入R5的路由到vrf中
换成这样也能通：
R1：
route-target export 65000:10
route-target import 65000:10
R5也：
route-target export 65000:10
route-target import 65000:10

（4）MP-BGP VPNv4：
普通BGP只能传IPv4流量
而MPLS VPN要传递的是VPNv4路由，也就是：RD + IPv4网段 + RT + VPN Label
所以需要配置：
address-family vpnv4
 neighbor 50.50.50.50 activate
 neighbor 50.50.50.50 send-community extended
这里的vpnv4就是专门传 MPLS VPN客户端路由的地址簇
在R1和R5之间使用 MP-BGP传递路由

（5）MPLS LDP：
底层OSPF（动态路由）只解决接口IP可达性，例如互相访问Loopback接口
但是MPLS转发需要标签，所以配置：
mpls ip
mpls label protocol ldp
mpls ldp router-id Loopback0 force
LDP 负责告诉路由器，去往 Loopback0用什么标签
标签由路由器自动协商分配，并且LDP会自动发现邻居、交换标签，只要两边接口都配置了 mpls ip，他们就会在这条链路上发送LDP Hello

（6）数据包流量走向：
R1 vrf 向 R5 vrf 通信：
1、PC1发送数据包给默认网关
2、网关查VRF路由表（因为PC1属于vrf，所以直接查询vrf路由表），能够查看到一条由 MP-BGP学习到的对端R5 vrf的路由
3、打入两个MPLS标签：
外层标签：到达 R5 Loopback 50.50.50.50 的 LDP 标签
内层标签：R5 通过 MP-BGP 分配的 VPN 标签
最里面：原始IP报文
4、经过中间的R2、R3、R4路由器，他们只看外层标签，通过外层标签来将数据包转发给R5
5、R5打开外层标签后，通过内层VPN标签，将该数据包转发给自己的vrf客户端

# MPLS 的几种设备类型：
（1）C（Customer）：客户端。属于VRF网络
（2）CE（Customer Edge）：客户端边界路由器（VRF客户端网关）。属于VRF网络，一般不运行MPLS，一般就是客户端 和 PE 之间的路由器
（3）PE（Provider Edge）：运营商边界路由器，作用：
1. 连接客户侧网络
2. 创建 VRF
3. 把客户接口加入 VRF
4. 学习客户路由
5. 通过 MP-BGP VPNv4 和其他 PE 交换客户路由
6. 给数据包压入 MPLS 标签
7. 收到远端 MPLS VPN 流量后，根据 VPN 标签还原到对应 VRF

（4）P（Provider）：运营商核心路由器。不连接客户端，不运行 MP-BGP，只负责ldp标签转发
（5）LSR（Label Switching Router）：标签交换路由器（是一个泛称），只要这台设备参与MPLS标签转发，就可以叫LSR，P 是LSR，PE 也是LSR
（6）LER（Label Edge Router）：标签边缘路由器，LER通常就是PE
（7）RR（Route Reflector）：路由反射器，用于大型MPLS，假设有很多台PE，例如100台PE，如果每台都相互建立BGP邻居，就会很繁琐复杂，所以就会用到RR，所有PE只需要和RR建立MP-BGP VPNv4邻居，RR复制吧VPNv4路由反射给其他PE

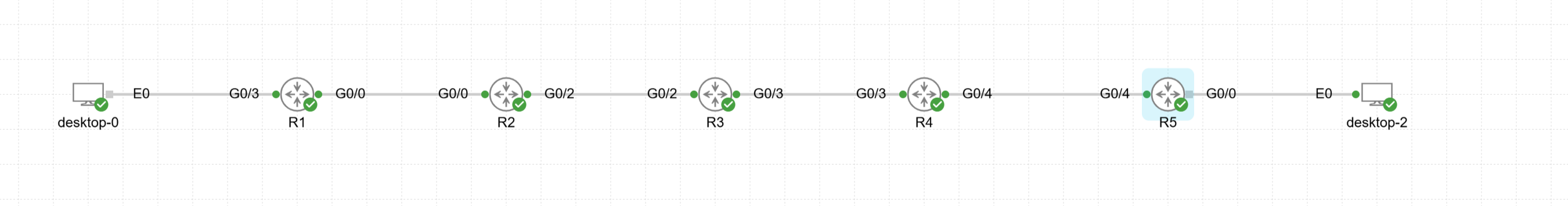

拓扑：

这个 route-target 导出的标签，可以和本地的rd不一致，但是如果题目没有要求，最好还是和本地rd一致

# R1：
vrf definition CUST-A
 rd 65000:1
 route-target export 65000:10    //定义RT，所有发出去的VPN路由，都携带 65000:10标签
 route-target import 65000:10    //导入 65000:10 标签的路由到vrf中
 address-family ipv4

interface Loopback0
 ip address 10.10.10.10 255.255.255.255

interface GigabitEthernet0/0
 ip address 1.1.1.1 255.255.255.0
 mpls ip    //开启MPLS标签转发和ldp邻居发现

interface GigabitEthernet0/3
 vrf forwarding CUST-A
 ip address 192.168.10.254 255.255.255.0

ip cef    //默认就有，排错时记得查看，不要被关闭了
mpls ip    //全局启用mpls功能（默认就有，排错时记得查看，不要被关闭了）
mpls label protocol ldp    //指定MPLS标签转发使用LDP协议

mpls ldp router-id Loopback0 force    //指定LDP的Router-ID使用Loopback0的地址，force表示立即强制使用这个Router-ID

router ospf 2026
 network 1.1.1.0 0.0.0.255 area 0
 network 10.10.10.10 0.0.0.0 area 0

router bgp 65000
 neighbor 50.50.50.50 remote-as 65000
 neighbor 50.50.50.50 update-source Loopback0
 address-family vpnv4    //进入BGP的VPNv4地址簇
  neighbor 50.50.50.50 activate
  neighbor 50.50.50.50 send-community extended    //向邻居发送扩展community（RT）

 address-family ipv4 vrf CUST-A    //进入VRF的IPv4地址簇
  redistribute connected    //将VRF直连路由重分发进BGP

# R2
interface Loopback0
 ip address 20.20.20.20 255.255.255.255

interface GigabitEthernet0/0
 ip address 1.1.1.2 255.255.255.0
 mpls ip

interface GigabitEthernet0/2
 ip address 2.2.2.2 255.255.255.0
 mpls ip

ip cef
mpls ip
mpls label protocol ldp

mpls ldp router-id Loopback0 force

router ospf 2026
 network 1.1.1.0 0.0.0.255 area 0
 network 2.2.2.0 0.0.0.255 area 0
 network 20.20.20.20 0.0.0.0 area 0

# R3：
ip cef
mpls label protocol ldp
mpls ip

interface Loopback0
 ip address 30.30.30.30 255.255.255.255

interface GigabitEthernet0/2
 ip address 2.2.2.1 255.255.255.0
 mpls ip

interface GigabitEthernet0/3
 ip address 3.3.3.1 255.255.255.0
 mpls ip

mpls ldp router-id Loopback0 force

router ospf 2026
 network 2.2.2.0 0.0.0.255 area 0
 network 3.3.3.0 0.0.0.255 area 0
 network 30.30.30.30 0.0.0.0 area 0

# R4：
ip cef
mpls label protocol ldp
mpls ip

interface Loopback0
 ip address 40.40.40.40 255.255.255.255

interface GigabitEthernet0/3
 ip address 3.3.3.2 255.255.255.0
 mpls ip

interface GigabitEthernet0/4
 ip address 4.4.4.2 255.255.255.0
 mpls ip

mpls ldp router-id Loopback0 force

router ospf 2026
 network 3.3.3.0 0.0.0.255 area 0
 network 4.4.4.0 0.0.0.255 area 0
 network 40.40.40.40 0.0.0.0 area

# R5：
vrf definition CUST-B
 rd 65000:2
 route-target export 65000:10
 route-target import 65000:10
 address-family ipv4

ip cef
mpls label protocol ldp
mpls ip

interface Loopback0
 ip address 50.50.50.50 255.255.255.255

interface GigabitEthernet0/4
 ip address 4.4.4.1 255.255.255.0
 mpls ip

interface GigabitEthernet0/0
 vrf forwarding CUST-B
 ip address 172.16.10.254 255.255.255.0

mpls ldp router-id Loopback0 force

router ospf 2026
 network 4.4.4.0 0.0.0.255 area 0
 network 50.50.50.50 0.0.0.0 area 0

router bgp 65000
 bgp log-neighbor-changes
 neighbor 10.10.10.10 remote-as 65000
 neighbor 10.10.10.10 update-source Loopback0
 address-family vpnv4
  neighbor 10.10.10.10 activate
  neighbor 10.10.10.10 send-community extended

 address-family ipv4 vrf CUST-B
  redistribute connected

2、MPLS VPN反射器场景（RR）：

# RR：
路由反射器，用于大型MPLS，假设有很多台PE，例如100台PE，如果每台都相互建立BGP邻居，就会很繁琐复杂，所以就会用到RR，所有PE只需要和RR建立MP-BGP VPNv4邻居，RR复制吧VPNv4路由反射给其他PE

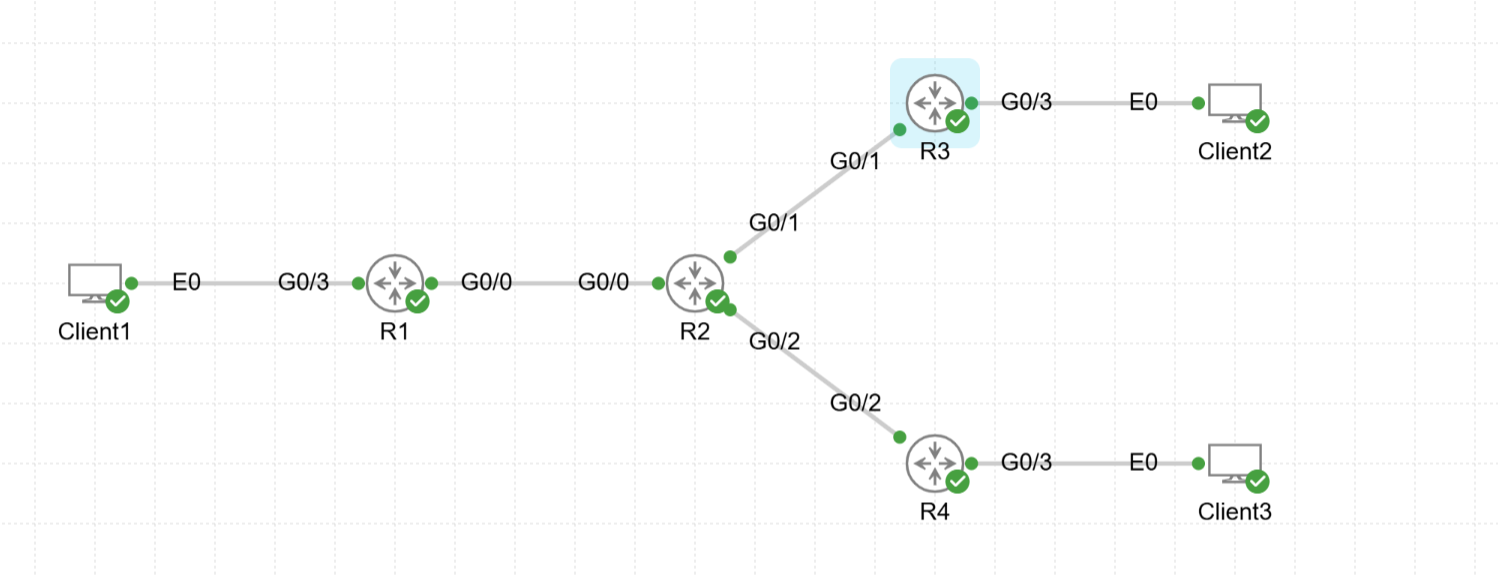

拓扑：

# 角色：
R1：PE、RR
R2：P
R3：PE
R4：PE

·关键命令：

# 在 RR 上配置：
address-family vpnv4
 neighbor 30.30.30.30 activate
 neighbor 30.30.30.30 send-community extended
 neighbor 30.30.30.30 route-reflector-client

并且 VRF 还要 import想要通信的路由的RD，不能只import RR 的RD

1）配置 RR 场景 MPLS：

反射器场景下所有MP-BGP只需要与 RR建立BGP邻居即可，相互之间不需要建立邻居

# R1：
ip cef
mpls ip
mpls label protocol ldp

vrf definition VRF1
 rd 100:100
 route-target export 65000:100
 route-target import 65000:200
 route-target import 65000:300
 address-family ipv4

interface Loopback0
 ip address 10.10.10.10 255.255.255.255

interface GigabitEthernet0/3
 vrf forwarding VRF1
 ip address 192.168.10.254 255.255.255.0

interface GigabitEthernet0/0
 ip address 1.1.1.1 255.255.255.0
 mpls ip

mpls ldp router-id Loopback0 force

router eigrp 1
 network 1.1.1.0 0.0.0.255
 network 10.10.10.10 0.0.0.0

router bgp 65000
 bgp log-neighbor-changes
 neighbor 30.30.30.30 remote-as 65000
 neighbor 30.30.30.30 update-source Loopback0
 neighbor 40.40.40.40 remote-as 65000
 neighbor 40.40.40.40 update-source Loopback0

 address-family vpnv4
  neighbor 30.30.30.30 activate
  neighbor 30.30.30.30 send-community extended
  neighbor 30.30.30.30 route-reflector-client

  neighbor 40.40.40.40 activate
  neighbor 40.40.40.40 send-community extended
  neighbor 40.40.40.40 route-reflector-client

 address-family ipv4 vrf VRF1
  redistribute connected

# R2：
ip cef
mpls ip
mpls label protocol ldp

interface Loopback0
 ip address 20.20.20.20 255.255.255.255

interface GigabitEthernet0/0
 ip address 1.1.1.2 255.255.255.0
 mpls ip

interface GigabitEthernet0/1
 ip address 2.2.2.2 255.255.255.0
 mpls ip

interface GigabitEthernet0/2
 ip address 3.3.3.2 255.255.255.0
 mpls ip

mpls ldp router-id Loopback0 force

router eigrp 1
 network 1.1.1.0 0.0.0.255
 network 2.2.2.0 0.0.0.255
 network 3.3.3.0 0.0.0.255
 network 20.20.20.20 0.0.0.0

# R3：
ip cef
mpls ip
mpls label protocol ldp

vrf definition VRF2
 rd 100:200
 route-target export 65000:200
 route-target import 65000:100
 route-target import 65000:300
 address-family ipv4

interface Loopback0
 ip address 30.30.30.30 255.255.255.255

interface GigabitEthernet0/3
 vrf forwarding VRF2
 ip address 192.168.20.254 255.255.255.0

interface GigabitEthernet0/1
 ip address 2.2.2.1 255.255.255.0
 mpls ip

mpls ldp router-id Loopback0 force

router eigrp 1
 network 2.2.2.0 0.0.0.255
 network 30.30.30.30 0.0.0.0

router bgp 65000
 bgp log-neighbor-changes
 neighbor 10.10.10.10 remote-as 65000
 neighbor 10.10.10.10 update-source Loopback0

 address-family vpnv4
  neighbor 10.10.10.10 activate
  neighbor 10.10.10.10 send-community extended

 address-family ipv4 vrf VRF2
  redistribute connected

# R4：
ip cef
mpls ip
mpls label protocol ldp

vrf definition VRF3
 rd 100:300
 route-target export 65000:300
 route-target import 65000:100
 route-target import 65000:200
 address-family ipv4

interface Loopback0
 ip address 40.40.40.40 255.255.255.255

interface GigabitEthernet0/3
 vrf forwarding VRF3
 ip address 192.168.30.254 255.255.255.0

interface GigabitEthernet0/2
 ip address 3.3.3.1 255.255.255.0
 mpls ip

mpls ldp router-id Loopback0 force

router eigrp 1
 network 3.3.3.0 0.0.0.255
 network 30.30.30.30 0.0.0.0

router bgp 65000
 bgp log-neighbor-changes
 neighbor 10.10.10.10 remote-as 65000
 neighbor 10.10.10.10 update-source Loopback0

 address-family vpnv4
  neighbor 10.10.10.10 activate
  neighbor 10.10.10.10 send-community extended

 address-family ipv4 vrf VRF3
  redistribute connected

·测试：

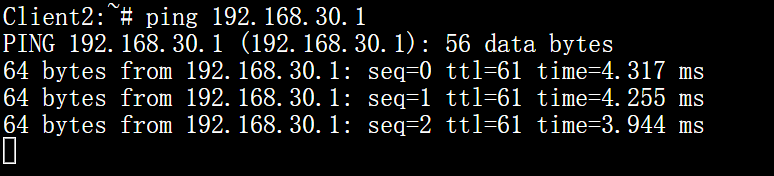

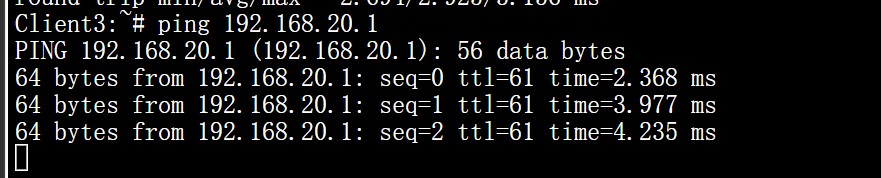

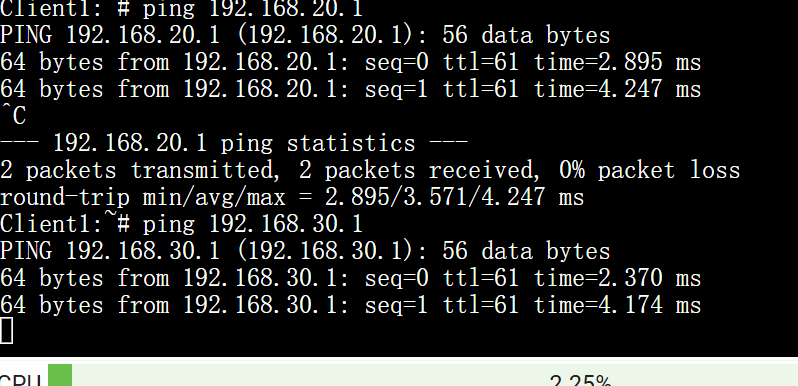

VRF 1 ping VRF2、3：

VRF 2 ping VRF 3：
