·按照排列顺序定义优先选择的放啊，越靠前的方式越推荐，越优先

1、EIGRP：

（1）修改接口 delay（延迟）：
接口默认 delay：10
delay越小，metric值越小
# 修改出接口的delay（路由从哪边出去，就改哪边的delay）
interface g0/0
 delay 1


（2）offset-list：
in方向：对邻居传入的路由增加跳数/度量值
out方向：对从本地传给邻居的路由增加跳数/度量值
access-list 1 permit 1.1.1.1 /32
router eigrp 100
 # 第一个值指定0可以匹配所有路由
 # 第二个值表示要增加的路由跳数/度量值
 # 最后的接口可以不加，加了就只对单个接口生效，不加就对所有接口生效
 offset-list 1 out 1 g0/1


（3）在重分发时调用 route-map 来修改 metric 值

（4）配置 非等价负载均衡路由：
router eigrp 1
 variance 2


2、OSPF：

（1）修改接口 cost 值（最推荐）：
cost 默认值为 1（值越低越优先）
改cost值会影响出去的路由，例如R1 去往 R2有G0/0、G0/1两个接口，将G0/0接口的cost值设置为10，那么流量就不会走G0/0了，会优先走G0/1
# OSPFv2：
interface GigabitEthernet0/0
 ip ospf cost 10

# OSPFv3：
interface GigabitEthernet0/0
 ospfv3 cost 10

（2）修改 OSPF 参考带宽，让它自动计算 cost值：
必须在OSPF所有设备（哪怕不同area）中配置，否则会导致选路问题
其实不会影响到路由选路，会自动计算cost，用 下面定义的bandwidth 除以 真实带宽 就等于 cost值（cisco中真实带宽默认都是1000）
router ospf 1
 auto-cost reference-bandwidth 100000    //这样cost会自动计算为100（因为 100000/1000=100）
 #auto-cost reference-bandwidth 10000    //这样cost会自动计算为10（因为 10000/1000=10）

（3）在重分发时调用 route-map 来修改 metric 值、将路由类型改为 E1 让它通过链路自动叠加 cost。


（4）max-metric 将本机传出去的所有路由设置为最大cost值：
让本机继续保持OSPF邻居关系，但是把经过本机的路由，metric（cost）设置为最大值，让流量尽量先不通过该路由器
如果本机作为区域ABR，还会影响区域间的路由，让它优先不走本机

比赛如果要考，大概率只会考 on-startup 这个参数，因为其他参数都能用 route-map 做到一样的效果

·一直将cost设置为最大值：
默认只影响经过的路由，本机的直连网段（没有建立ospf邻居的直连网段），这个网段的路由也不会影响，同时默认也不会影响 外部路由、汇总路由。这些都要额外指定参数
router ospf 1
 max-metric router-lsa
 # 所以假设题目要求将该路由器设置为备份路由器，那么一般这样配置：
 max-metric router-lsa summary-lsa external-lsa    //并且还可以手动指定将这些路由改为什么cost值，而不是必须最大值

·将本机产生的 外部路由、汇总路由、本地直连路由 的cost也修改：
默认不会修改 汇总路由、外部路由、直连路由（本机独有，没有其他OSPF邻居的路由）的 cost 值
# 可以组合使用，也可以单独使用：
router ospf 1
 max-metric router-lsa summary-lsa external-lsa
 # max-metric router-lsa include-stub    //同时也影响本机独有的直连路由（无ospf邻居）

·路由器启动后的多少秒内，不转发流量（将cost值设置为最大值）：
router ospf 1
 max-metric router-lsa on-startup 10

·等待BGP路由收敛后，再将路由cost值恢复到正常（当路由器启动后）：
假设本机路由器同时运行ospf和bgp，当机器重启后，ospf启动和获取路由会比BGP更快，此时如果有流量来到本机，但是bgp还没有收敛完成（例如bgp默认路由还没有），那么该流量就会被丢弃
（如果bgp一直不收敛，最多等待600秒）
router ospf 1
 max-metric router-lsa on-startup wait-for-bgp



3、BGP：
BGP按下面的顺序来选择最优路径（当值相同时才选择下一项）：
1、最高Weight值
2、最高LOCAL_PREF值
3、是否为本地发起路由（下一跳为0.0.0.0的路由）
4、最短AS_PATH（使用bgp bestpath as-path ignore可以忽略对AS_PATH的比较）（使用ip as-path acl可以手动增加AS_PATH）
5、最优Origin类型（IGP优于EGP优于Incomplete[重分发]）
6、最小MED值
7、eBGP优于iBGP
8、最优IGP metric值
9、负载均衡（如果开启），如果上面的值全都相同（包括AS-PATH），就会开启负载均衡（最大支持6条，默认为1条），否则，继续比较下一个属性
10、如果下一跳都为eBGP，则选择最早学习到的路由（存在时间最长的路由）
11、最低Router-ID下一跳
12、最短cluster list（只在reflector RR反射器的环境存在，功能如同AS_PATH）
13、最小下一跳的邻居地址

（1）修改 Local Preference：
仅影响当前iBGP，仅在iBGP范围内传播
值越大越优先，默认值100
ip prefix-list TO-INTERNET permit 0.0.0.0/0    //匹配默认路由

route-map SET-LOCALPREF permit 10
 match ip address prefix-list TO-INTERNET
 set local-preference 200

router bgp 65001
 neighbor 12.1.1.1 route-map SET-LOCALPREF in

（2）weight：
仅本地有效，不会传给邻居
值越大越优先，默认值 0（本地生成的路由32768）
route-map SET-WEIGHT permit 10
 set weight 500

router bgp 65001
 neighbor 12.1.1.1 route-map SET-WEIGHT in

# 或者直接设置邻居 weight值：
router bgp 65001
 neighbor 12.1.1.1 weight 500    //从该邻居学习到的所以路由weight都设置为 500

（3）修改 AS-PATH，影响eBGP路径：
增加本地的AS-PATH长度，就能影响eBGP优先走另一台路由器
ip prefix-list MY-PREFIX permit 192.168.10.0/24

route-map PREPEND permit 10
 match ip address prefix-list MY-PREFIX
 set as-path prepend 65001 65001 65001

router bgp 65001
 neighbor 12.1.1.1 route-map PREPEND out


（4）community：
用community 为路由打上标签，然后针对这个community标签进行控制、过滤
ip prefix-list MY-PREFIX permit 192.168.10.0/24

route-map SET-COMM permit 10
 match ip address prefix-list MY-PREFIX
 set community 65000:100 additive

router bgp 65001
 neighbor 12.1.1.1 send-community
 neighbor 12.1.1.1 route-map SET-COMM out


（5）MED：
可以影响eBGP和iBGP
越小越优先，默认值0
ip prefix-list MY-PREFIX permit 192.168.10.0/24

route-map SET-MED permit 10
 match ip address prefix-list MY-PREFIX
 set metric 50

router bgp 65001
 neighbor 12.1.1.1 route-map SET-MED out


（6）BGP 额外参数：

·选路时忽略 AS_PATH：
router bgp 65001
 bgp bestpath as-path ignore

·让相同AS之间比较MED更加稳定：
优化AS之间的MED比较，让相同AS的进入同一个组进行比较，选出最优的那条（这条是优化选项，可以常驻配置，不会引发问题）
因为默认选择比较MED时，如果有其他AS参与，可能不会选择到最优路径
router bgp 65001
 bgp deterministic-med


·不管来自哪个AS，都强制比较MED：
默认情况下，MED只在 来自同一个AS 的路由之间进行比较
配置了这个之后，就能够在不同AS之间进行比较MED
router bgp 65000
 bgp always-compare-med



4、不同协议间选路：

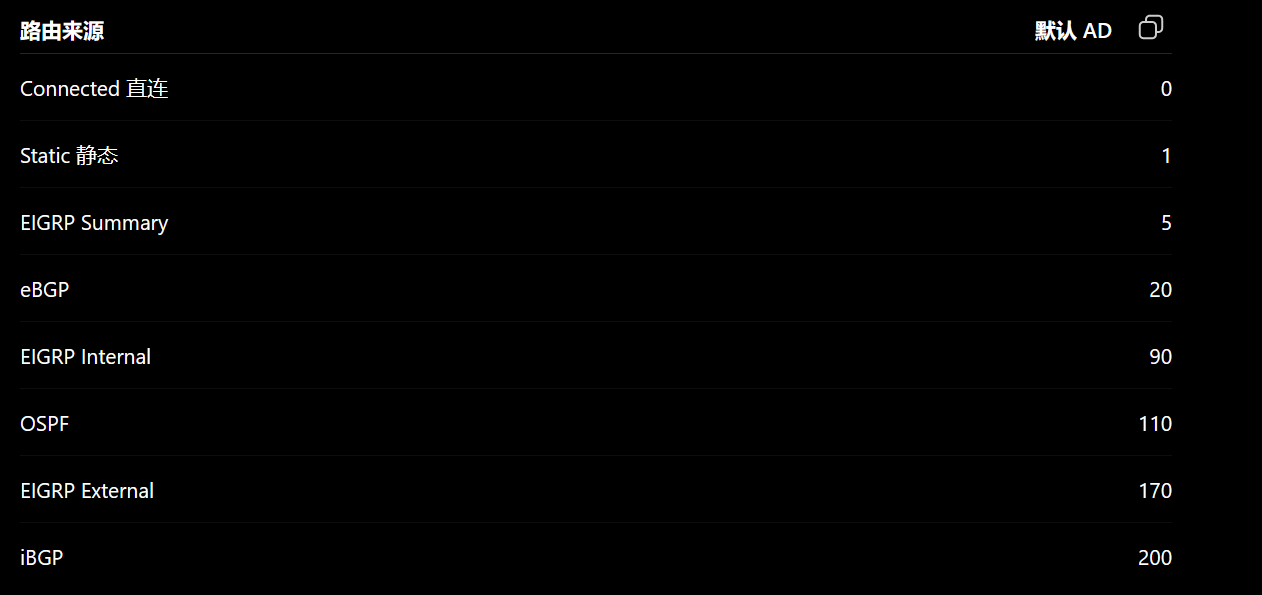

·默认选路：
# 默认是这样选路的：
直连 > 静态 > EIGRP 汇总 > eBGP > EIGRP 内部 > OSPF > EIGRP 外部 > iBGP

·降低AD值的命令：
# EIGRP：
router eigrp 1
 distance eigrp 90 100    //设置内部路由AD值为90（不变），外部路由设置为100

# OSPF：
router ospf 1
 distance ospf intra-area 100 inter-area 100 external 121
 ## intra-area：区域内
 ## inter-area：区域间
 ## external：外部

# BGP：
router bgp 65000
 distance bgp 20 100 200
 # 第一个值20：eBGP路由AD值
 # 第二个值100：iBGP路由AD值
 # 第三个值200：本地产生的BGP路由的AD值



5、PBR：

（1）在 源接口应用，控制通过的路由：
# 配置 ACL匹配路由：
access-list 10 permit 192.168.1.0 0.0.0.255

# 配置 route-map 设置下一跳：
route-map PBR permit 10
 match ip address 10
 set ip next-hop 1.1.1.1

# 在 源接口应用 PBR：（该路由从哪个接口进入，就在哪个接口应用）
interface g0/0
 ip policy route-map PBR


（2）在 本地应用，控制始发于本地的路由：
# 配置 ACL匹配路由：
access-list 10 permit 192.168.1.0 0.0.0.255

# 配置 route-map 设置下一跳：
route-map PBR permit 10
 match ip address 10 / match interface Loopback 0    //这里使用 match interface 会好一点
 set ip next-hop 1.1.1.1

# 应用PBR（控制始发于本地的路由）
ip local policy route-map PBR
测试使用 traceroute [IP] source



（3）配置 SLA、Track检测，设置两条或多条 set ip next-hop：
 # 先配置 sla监测：
ip sla 1

 icmp-echo 1.1.1.2 source-interface GigabitEthernet0/0    //监测 1.1.1.2 的对端地址，使用Gig0/0为源地址

 frequency 5    //监测间隔为 5秒

ip sla schedule 1 life forever start-time now    //启用sla1

ip sla 2

 icmp-echo 2.2.2.2 source-interface GigabitEthernet0/3

 frequency 5

ip sla schedule 2 life forever start-time now

# 配置 track关联sla：
track 1 ip sla 1 reachability

track 2 ip sla 2 reachability

# 配置 ACL，匹配内网流量：
ip access-list extended NAT
 deny ip 192.168.1.0 0.0.0.255 172.16.1.0 0.0.0.255    // 这条是拒绝VPN流量（如果配置了VPN就需要，如果不拒绝就会将去往VPN的流量也NAT，导致VPN内网无法通信）

 permit ip 192.168.1.0 0.0.0.255 any

# 配置 路由策略：
route-map POLICY

 match ip address NAT

 set ip next-hop verify-availability 1.1.1.2 1 track 1    //匹配内网地址，设置下一跳为 1.1.1.2，设置优先级为1，应用track 1，当track 1状态为 up时应用该策略，当为 down时则不应用（优先启用这条，因为优先级为 1）

 set ip next-hop verify-availability 2.2.2.2 2 track 2    //匹配内网地址，设置下一跳为 2.2.2.2，设置优先级为2，应用track 2，当track 2状态为 up时应用该策略，当为 down时则不应用
## 如果想要优先走 G0/3 进行NAT转换，那么就将 2.2.2.2 那条的优先级设置为1，将 1.1.1.1 的优先级设置为 2

# 在内网接口应用路由策略：
int g0/2
 ip policy route-map POLICY
## 如果有多个内网接口：
int ra g0/1-2
 ip policy route-map POLICY
