1、office-list：

可使用 office-list的路由协议：RIP、EIGRP
不能使用 office-list的路由协议：ospf、BGP

（1）RIP / EIGRP：

in方向：对邻居传入的路由增加跳数/度量值

out方向：对从本地传给邻居的路由增加跳数/度量值

access-list 1 permit 1.1.1.1 /32
router eigrp 100
 # 第一个值指定0可以匹配所有路由
 # 第二个值表示要增加的路由跳数/度量值
 # 最后的接口可以不加，加了就只对单个接口生效，不加就对所有接口生效
 offset-list 1 out 1 g0/1

2、OSPF 专用：

（1）ip ospf prefix-suppression：

# 作用，该直连接口仅建立OSPF邻居，但是不将该接口的OSPF网段通告进OSPF进程中：
## 可以用 distribute-list + filter-list 实现一样的效果，但是不如这一条命令方便快捷
int g0/0    //两端邻居都配置
 ip ospf prefix-suppression

3、distribute-list：

可使用 distribute-list的路由协议：RIP、EIGRP、ospf、BGP
但是BGP不建议使用distribute-list，直接使用route-map更好

（1）RIP/EIGRP：

in方向：过滤邻居传入的路由

out方向：过滤从本地传给邻居的路由

ip prefix-list R1_Loop0 seq 5 deny 1.1.1.1/32
ip prefix-list R1_Loop0 seq 10 permit 0.0.0.0/0 le 32

router eigrp 100
 # 最后的接口可以不加，加了就只过滤单个接口的路由，不加就过滤所有接口的路由
 distribute-list prefix R1_Loop0 in g0/2

（2）OSPF：

注意：OSPF只能过滤in方向的路由，并且只影响路由进入本地路由表，不影响该路由发给其他邻居

ip prefix-list R1_Loop0 seq 5 deny 1.1.1.1/32
ip prefix-list R1_Loop0 seq 10 permit 0.0.0.0/0 le 32

router ospf 100
 # 最后的接口可以不加，加了就只过滤单个接口的路由，不加就过滤所有接口的路由
 distribute-list prefix R1_Loop0 in g0/2

distribute-list out方向在OSPF其实也能生效，但是只能过滤本地重分发进ospf进程的路由，例如重分发eigrp，但是这样做多此一举，在重分发时调用 route-map 过滤还更简单

（3）BGP（比较鸡肋）：

BGP也支持distribute-list 过滤，但是跟ospf的out方向一样鸡肋，还不如直接使用 route-map

router bgp 100
 neighbor 12.1.1.2 distribute-list 10 in
 neighbor 12.1.1.2 distribute-list 20 out

# 还不如使用route-map：
neighbor 12.1.1.2 route-map RM-IN in
neighbor 12.1.1.2 route-map RM-OUT out

4、filter-list：

可使用 filter-list的路由协议：ospf、BGP
不可使用 filter-list的路由协议RIP、EIGRP、

BGP filter-list：用AS-PATH ACL 过滤BGP路由。
OSPF area filter-list：在ABR 上过滤区域间路由，也就是3类LSA。

（1）OSPF（ABR上配置）：

只能在ABR上配置，只能过滤三类LSA（区域间路由：O IA 路由），一类、二类LSA（区域内路由）过滤不了，也无法过滤五类、7类LSA（重分发路由），当然，5类、7类路由可以在重分发时直接route-map过滤

只能使用prefix-list 进行匹配

area 1 ... in：过滤从其他区域传入 area 1的路由：3类LSA

area 1 ... out：过滤从 area 1出去的路由（过滤从area 1传递到其他区域的路由：3类LSA）

ip prefix-list R1_Loop0 seq 5 deny 1.1.1.1/32
ip prefix-list R1_Loop0 seq 10 permit 0.0.0.0/0 le 32

router ospf 1
 area 1 filter-list prefix R1_Loop0 in

（2）BGP（配置as-path acl使用）：

只能通过 AS-PATH 属性过滤

# 定义 as-path list（这个需要使用正则表达式匹配）：
## 匹配本地始发的路由（next-hop为：0.0.0.0的路由）：
ip as-path access-list 10 permit ^$

## 匹配所有BGP路由：
ip as-path access-list 10 permit .*

## 只接收AS 200的路由（匹配AS PATH中只有AS 200的路由）：
ip as-path access-list 10 permit ^200$
ip as-path access-list 10 deny .*

## 禁止将AS-PATH包含AS 100的路由通告（过滤经过AS 100的路由）：
ip as-path access-list 10 deny _100_
ip as-path access-list 10 permit .*

## 匹配以 AS 100结尾的路由（匹配始发于AS 100的路由）：
ip as-path access-list 10 permit _100$
ip as-path access-list 10 deny .*

## 匹配以AS 100开头的路由：
ip as-path access-list 10 permit ^100_
ip as-path access-list 10 deny .*

### as-path access-list 默认末尾有一条 deny .* 拒绝所有的规则

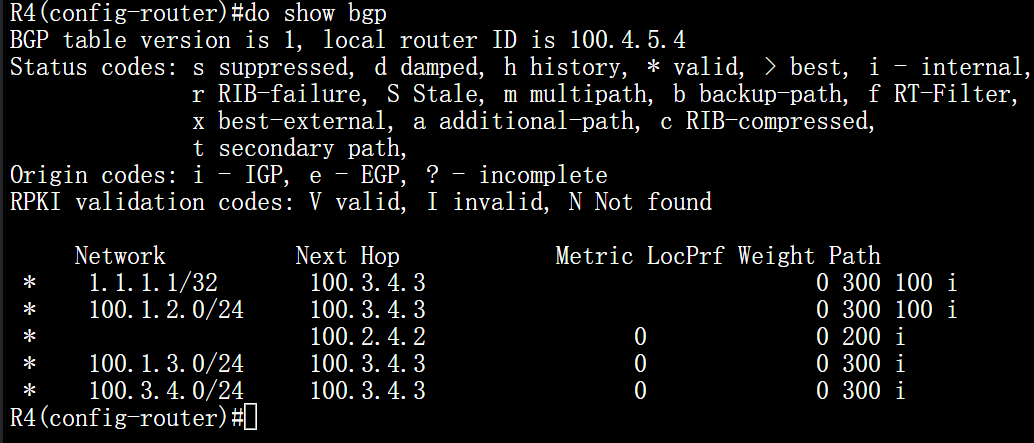

# AS-PATH的方向：
左边 = 离你最近的 AS
右边 = 路由的始发 AS / Origin AS
# 例如：
100 200 300
这条路由经过AS 300始发，经过AS 200，再经过AS 100，最后传到这里

需要注意如果开了反射器之类的、有多路径之类的，把最优路由拒绝了该路由是否会通过其他邻居的次优路径再传进来

neighbor ... filter-list 10 in：邻居传入路由时，将路由用as-path access-list 过滤一遍

neighbor ... filter-list 10 out：传路由给邻居前，将路由用as-path access-list 过滤一遍

# 允许始发于AS 200的路由，过滤经过AS 200的路由：
ip as-path access-list 10 permit _200$
ip as-path access-list 10 deny _200_
ip as-path access-list 10 permit .*

router bgp 400
 neighbor 100.2.4.2 filter-list 10 in
 neighbor 100.3.4.3 filter-list 10 in

5、database-filter：

可使用 database-filter的路由协议：ospf
不可使用 datebase-filter的路由协议RIP、EIGRP、BGP

database-filter 无法直接过滤指定路由，但是可以禁止向指定接口发送（泛洪）SLA（相当于过滤所有OSPF路由）
与被动接口的区别：
database-filter：不发送LSA，仍然能够发送Hello包建立邻居
passive-interface：不发送Hello，不建立邻居，自然也不会发送LSA
## 根据试题要求判断要选择哪个进行配置

（1）OSPF：

## 接口配置：
# 不通过G0/0接口向外发送 LSA（与G0/0接口建立邻接关系的邻居将无法从本机获取到任何OSPF路由，但是这个邻居它自身的OSPF路由还是能够正常传递给本机）
interface GigabitEthernet0/0
 ip ospf database-filter all out

## 单独针对邻居配置（指定邻居router-id）：
router ospf 1
 neighbor 5.5.5.5 database-filter all out

6、PBR：

（1）在源接口应用，控制通过的路由：

# 配置 ACL匹配路由：
access-list 10 permit 192.168.1.0 0.0.0.255

# 配置 route-map 设置下一跳：
route-map PBR permit 10
 match ip address 10
 set ip next-hop 1.1.1.1

# 在 源接口应用 PBR：（该路由从哪个接口进入，就在哪个接口应用）
interface g0/0
 ip policy route-map PBR

（2）在本地应用，控制始发于本地的路由：

# 配置 ACL匹配路由：
access-list 10 permit 192.168.1.0 0.0.0.255

# 配置 route-map 设置下一跳：
route-map PBR permit 10
 match ip address 10 / match interface Loopback 0    //这里使用 match interface 会好一点
 set ip next-hop 1.1.1.1

# 应用PBR（控制始发于本地的路由）
ip local policy route-map PBR

测试使用 traceroute [IP] source

（3）配置 SLA、Track检测，设置两条或多条 set ip next-hop：

 # 先配置 sla监测：
ip sla 1

 icmp-echo 1.1.1.2 source-interface GigabitEthernet0/0    //监测 1.1.1.2 的对端地址，使用Gig0/0为源地址

 frequency 5    //监测间隔为 5秒

ip sla schedule 1 life forever start-time now    //启用sla1

ip sla 2

 icmp-echo 2.2.2.2 source-interface GigabitEthernet0/3

 frequency 5

ip sla schedule 2 life forever start-time now

# 配置 track关联sla：
track 1 ip sla 1 reachability

track 2 ip sla 2 reachability

# 配置 ACL，匹配内网流量：
ip access-list extended NAT
 deny ip 192.168.1.0 0.0.0.255 172.16.1.0 0.0.0.255    // 这条是拒绝VPN流量（如果配置了VPN就需要，如果不拒绝就会将去往VPN的流量也NAT，导致VPN内网无法通信）

 permit ip 192.168.1.0 0.0.0.255 any

# 配置 路由策略：
route-map POLICY

 match ip address NAT

 set ip next-hop verify-availability 1.1.1.2 1 track 1    //匹配内网地址，设置下一跳为 1.1.1.2，设置优先级为1，应用track 1，当track 1状态为 up时应用该策略，当为 down时则不应用（优先启用这条，因为优先级为 1）

 set ip next-hop verify-availability 2.2.2.2 2 track 2    //匹配内网地址，设置下一跳为 2.2.2.2，设置优先级为2，应用track 2，当track 2状态为 up时应用该策略，当为 down时则不应用
## 如果想要优先走 G0/3 进行NAT转换，那么就将 2.2.2.2 那条的优先级设置为1，将 1.1.1.1 的优先级设置为 2

# 在内网接口应用路由策略：
int g0/2
 ip policy route-map POLICY
## 如果有多个内网接口：
int ra g0/1-2
 ip policy route-map POLICY
