IPv6 IKEv2 证书 DMVPN.note

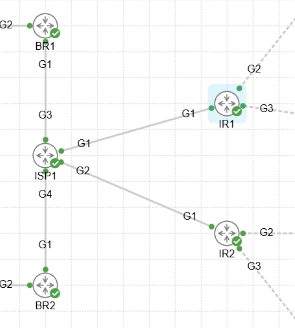

拓扑图：
确保公网路由能够通信（包括设备环回接口）
一、基于IPv4地址建立IPv6 DMVPN：
·基础IP配置：
# IR1：
ipv6 unicast-routing
int Loopback 0
no sh
ip address 1.1.1.1 255.255.255.255
int tunn 0
tunnel source Loopback 0
ipv6 enable
ipv6 address 2024:4739:FFFF:1::1/64
ipv6 address FE80:2024::1 link-local
# IR2：
ipv6 unicast-routing
int Loopback 0
no sh
ip address 1.1.1.2 255.255.255.255
int tunn 0
tunnel source Loopback 0
ipv6 enable
ipv6 address 2024:4739:FFFF:1::2/64
ipv6 address FE80:2024::2 link-local
# BR1：
ipv6 unicast-routing
int Loopback 0
no sh
ip address 1.1.1.3 255.255.255.255
int tunn 0
tunnel source Loopback 0
ipv6 enable
ipv6 address 2024:4739:FFFF:1::3/64
ipv6 address FE80:2024::3 link-local
# BR2：
ipv6 unicast-routing
int Loopback 0
no sh
ip address 1.1.1.4 255.255.255.255
int tunn 0
tunnel source Loopback 0
ipv6 enable
ipv6 address 2024:4739:FFFF:1::4/64
ipv6 address FE80:2024::4 link-local 1、配置 IPv6 DMVPN：
题目要求，配置 IR1为最高优先级，IR2为次优
# BR1：
ipv6 unicast-routing
int tunnel 0
ipv6 enable
ipv6 nhrp network-id 1
ipv6 nhrp nhs 2024:4739:FFFF:1::1 nbma 1.1.1.1 multicast
ipv6 nhrp nhs 2024:4739:FFFF:1::2 nbma 1.1.1.2 multicast priority 100 //如果题目没有要求优先级，可以不配置 priority，不影响建立
tunnel source Loopback0
tunnel mode gre multipoint
# BR2：
ipv6 unicast-routing
int tunnel 0
ipv6 address FE80:2024::4 link-local
ipv6 address 2024:4739:FFFF:1::4/64
ipv6 enable
ipv6 nhrp network-id 1
ipv6 nhrp nhs 2024:4739:FFFF:1::1 nbma 1.1.1.1 multicast
ipv6 nhrp nhs 2024:4739:FFFF:1::2 nbma 1.1.1.2 multicast priority 100
tunnel source Loopback0
tunnel mode gre multipoint
## 两个主分支之间也需要建立
# IR1：
ipv6 unicast-routing
int tunnel 0
ipv6 address FE80:2024::1 link-local
ipv6 address 2024:4739:FFFF:1::1/64
ipv6 enable
ipv6 nhrp network-id 1
ipv6 nhrp nhs 2024:4739:FFFF:1::2 nbma 1.1.1.2 multicast
ipv6 nhrp redirect //开启nhrp第三阶段（开启重定向）一定要配置，有时评分可能会检查（在中心路由器开启即可）
tunnel source Loopback0
tunnel mode gre multipoint
# IR2：
ipv6 unicast-routing
int tunnel 0
ipv6 address FE80:2024::2 link-local
ipv6 address 2024:4739:FFFF:1::2/64
ipv6 enable
ipv6 nhrp network-id 1
ipv6 nhrp nhs 2024:4739:FFFF:1::1 nbma 1.1.1.1 multicast
ipv6 nhrp redirect //开启nhrp第三阶段（开启重定向）一定要配置，有时评分可能会检查（在中心路由器开启即可）
tunnel source Loopback0
tunnel mode gre multipoint主分支之间的建立虽然只配置一边就能够启用，但是使用命令：show dmvpn ipv6 查看状态时，另一边的状态就是动态获取的，可能会对不上评分表，因此两边都需要配置
2、配置 加密（这里使用证书 + IKEv2）：
（1）证书：
1.1、创建根CA：
名称最好都一样（包括私钥名称也是一样）
# 需要先设置时间，否则CA无法启动：
ntp master
ntp master 1
# 启动http，否则ca无法生效：
ip http server
# 生成一个私钥：
crypto key generate rsa modulus 2048 label ca exportable
# 配置ca：
crypto pki server ca
grant auto //开启自动颁发证书
issuer-name cn=ca //任意名称，还能定义ou等（cn=ca,ou=OU ...）
no shutdown //启动ca
# 输入密码：Skill39!
1.2、申请证书：
名称最好都一样
# 配置信任点：
IR1(config)#crypto pki trustpoint DMVPN
IR1(ca-trustpoint)#enrollment url http://8.8.8.8 //CA的IP地址
IR1(ca-trustpoint)#ip-address 1.1.1.1 //指定本端隧道源地址（必须匹配上，否则证书报错使用不了）
IR1(ca-trustpoint)#subject-name cn=IR1 //一遍写主机名（匹配不上也没关系，证书不会报错）
IR1(ca-trustpoint)#fqdn none
IR1(ca-trustpoint)#revocation-check none //关闭证书吊销列表检查
IR1(config)#crypto pki authenticate DMVPN //信任CA根证书
## 输入 yes //询问是否信任ca根证书
IR1(config)#crypto pki enroll DMVPN //向CA申请证书
## 输入密码：Skill39!（可以直接回车，使用空密码）
## 输入 no // 询问是否在Subject-Name中包含设备序列号
## 输入 yes // 询问是否向CA申请证书其它设备替换以下IP就可以直接复制了。
（2）IKEv2：
# IR1：
IR1(config-if)#crypto ikev2 proposal IKEv2
IR1(config-ikev2-proposal)# encryption 3des
IR1(config-ikev2-proposal)# integrity sha256
IR1(config-ikev2-proposal)# group 14
IR1(config-ikev2-proposal)# exit
IR1(config)#crypto ikev2 policy POLICY
IR1(config-ikev2-policy)#proposal IKEv2
IR1(config)#crypto ikev2 profile PROFILE
IR1(config-ikev2-profile)# match identity remote any
IR1(config-ikev2-profile)# identity local address 1.1.1.1 //本端地址这里必须要匹配上证书定义的ip-address字段，否则证书报错不可用
IR1(config-ikev2-profile)#authentication local rsa-sig //认证方式为证书
IR1(config-ikev2-profile)# authentication remote rsa-sig //认证方式为证书
IR1(config-ikev2-profile)# pki trustpoint DMVPN //关联证书
IR1(config)#crypto ipsec transform-set IPSEC esp-aes 256
IR1(cfg-crypto-trans)# mode transport
IR1(config)#crypto ipsec profile PRO
IR1(ipsec-profile)# set transform-set IPSEC //关联转换集
IR1(ipsec-profile)# set ikev2-profile PROFILE //关联IKEv2其它设备替换以下IP就可以直接复制了。
（3）接口应用：
int tunn 0
tunnel protection ipsec profile PRO
