·修复完 RAID 阵列后，建议都将 UUID 重新写入 /etc/mdadm/mdadm.conf（如果UUID一致就算了），然后update-initramfs -u 更新一下

1、排查思路、排查命令：
# 思路：
先看阵列状态 → 再看成员磁盘 → 再看 superblock → 再组装阵列 → 最后看文件系统和挂载

# 命令：
cat /proc/mdstat    //看当前 RAID 是否存在、是否 degraded、是否 rebuilding
mdadm -D /dev/md0    //查看阵列详细状态
lsblk -f    //看磁盘、分区、文件系统、挂载点

# 看每块磁盘上有没有 RAID superblock，属于哪个阵列
mdadm -E /dev/sdb1
mdadm -E /dev/sdc1
mdadm -E /dev/sdd1

# 查看日志：
journalctl -xe
dmesg | grep -Ei 'md|raid|sd[a-z]|error|fail'

# 查看系统日志：
cat /etc/mdadm/mdadm.conf

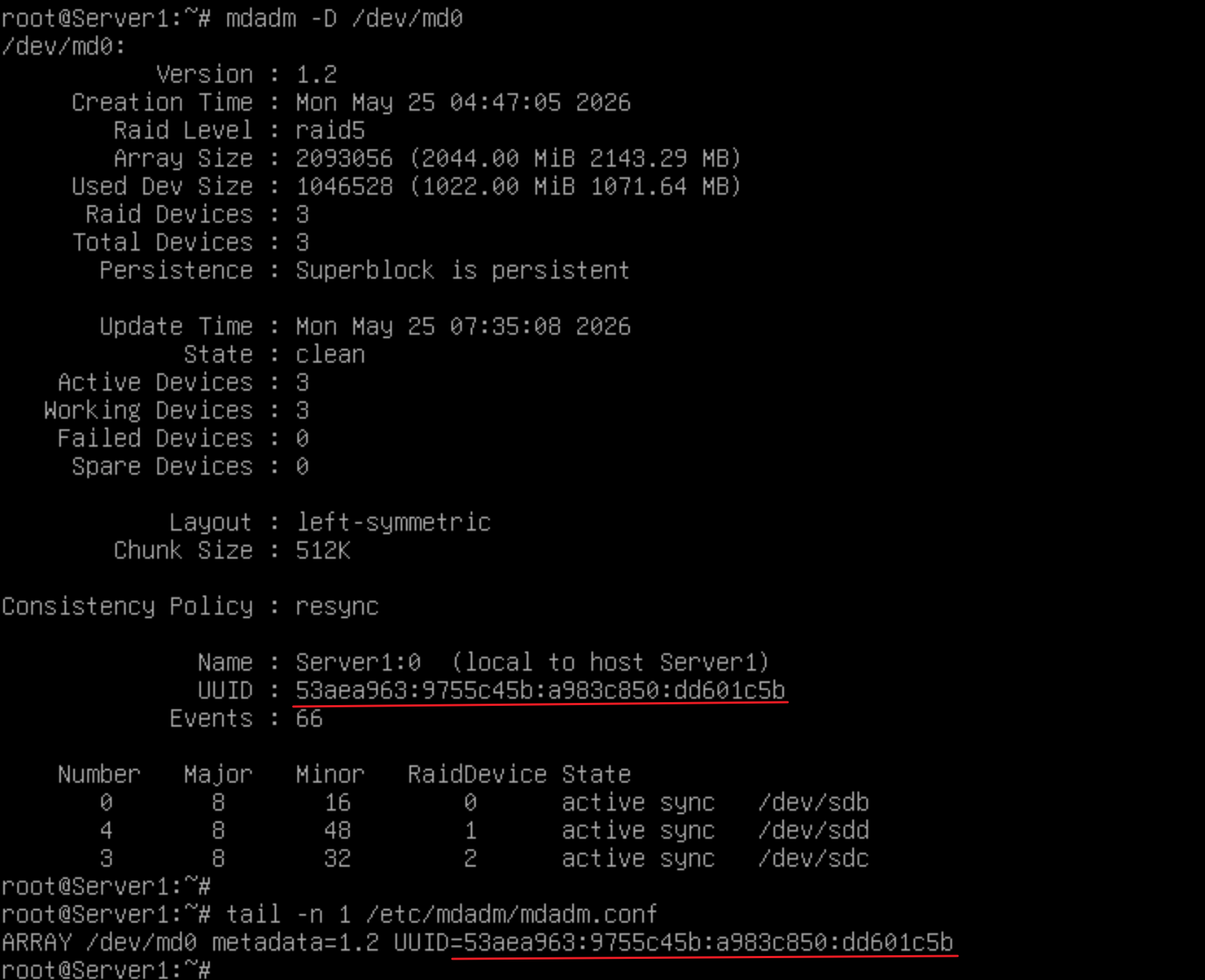

# 对比配置文件中的 UUID 是否一致：
## 如果不一致，会导致mdadm启动后变成 /dev/md127

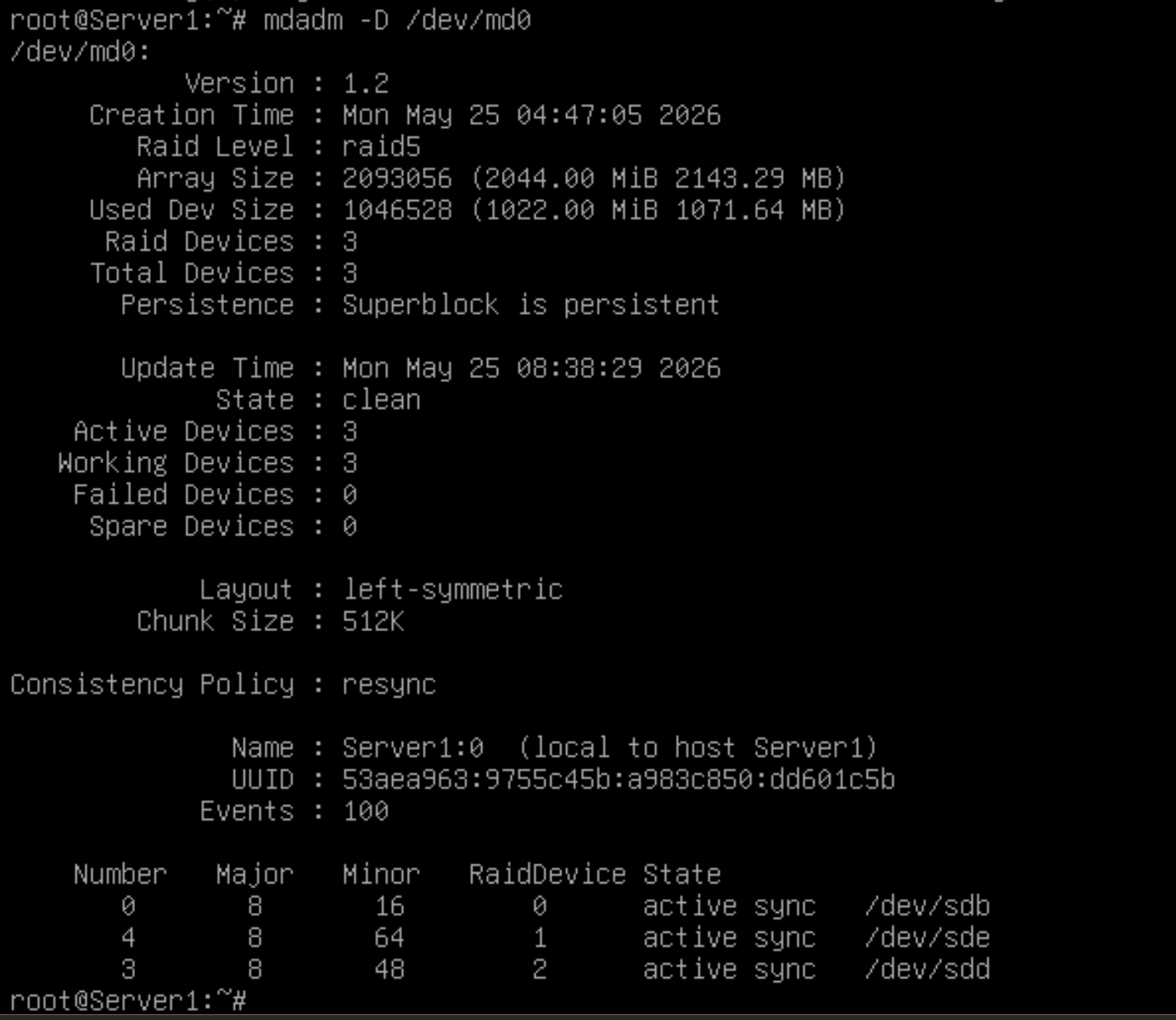

mdadm -D /dev/md0
cat /etc/mdadm/mdadm.conf


·先创建好 RAID 阵列：
# 创建RAID 5阵列：
mdadm -C /dev/md0 -l5 -n3 /dev/sd[bcd]
mdadm -Ds >> /etc/mdadm/mdadm.conf
udpate-initramfs -u
mkfs.ext4 /dev/md0
挂载磁盘：


2、故障环境1（成员盘被手动设置为故障）：
该故障点，重启机器后，这块磁盘就会被直接冲阵列中移除，状态变成 removed
·设置故障点：

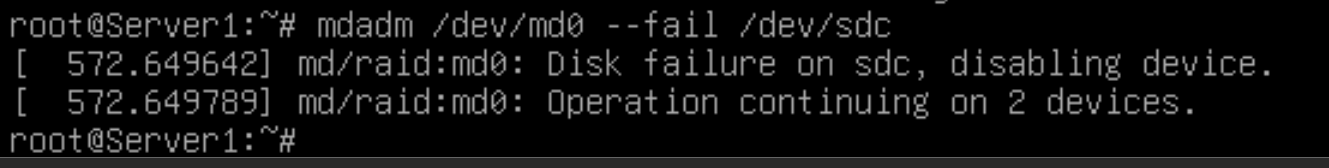

# 设置故障：
mdadm /dev/md0 --fail /dev/sdc

·症状：
mdadm -D /dev/md0 查看时，有一块磁盘状态为 faulty
该故障点，重启机器后，这块磁盘就会被直接冲阵列中移除，状态变成 removed

·进行排查：

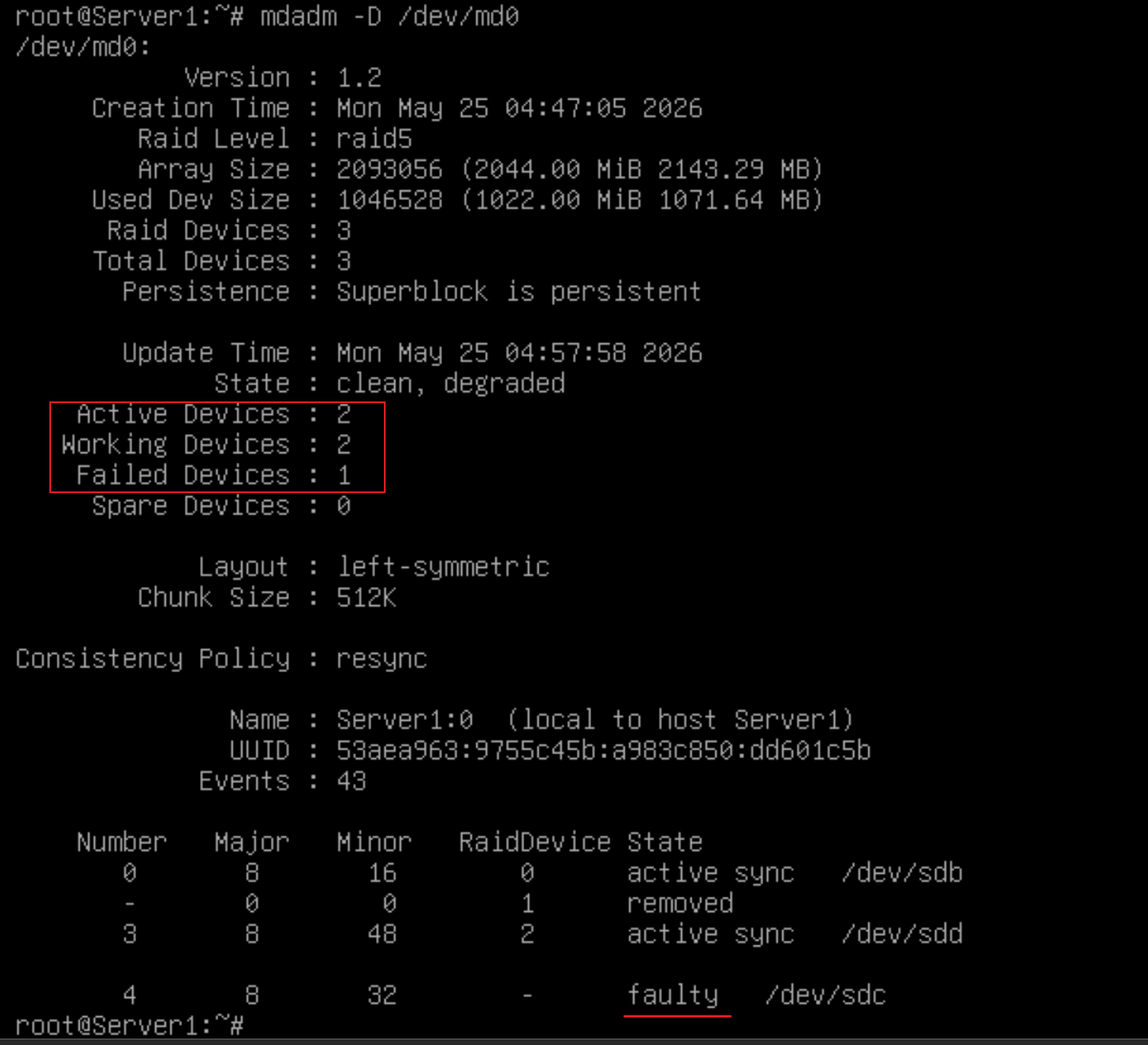

mdadm -D /dev/md0
# 使用命令查看到/dev/md0阵列中的 /dev/sdc 磁盘是故障的
# 这里的状态：
faulty    //成员盘被标记为故障
removed    //表示缺一块盘

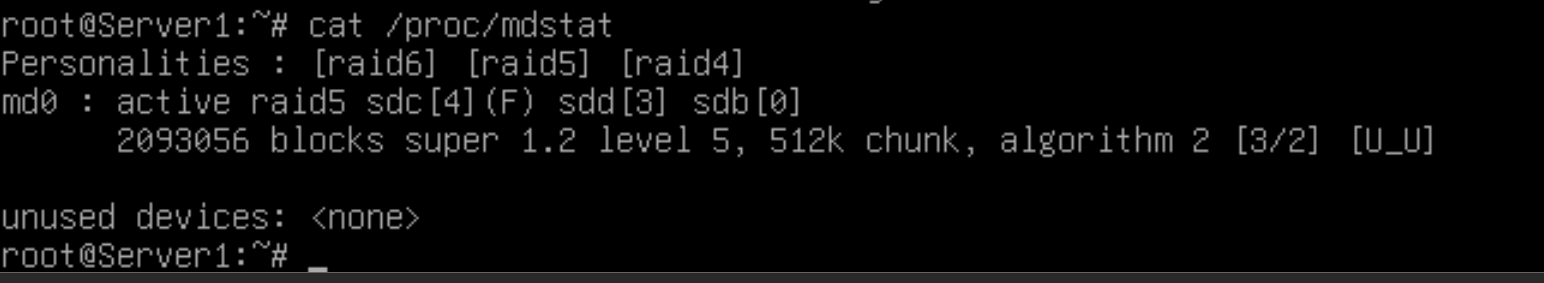

查看 RAID总状态：

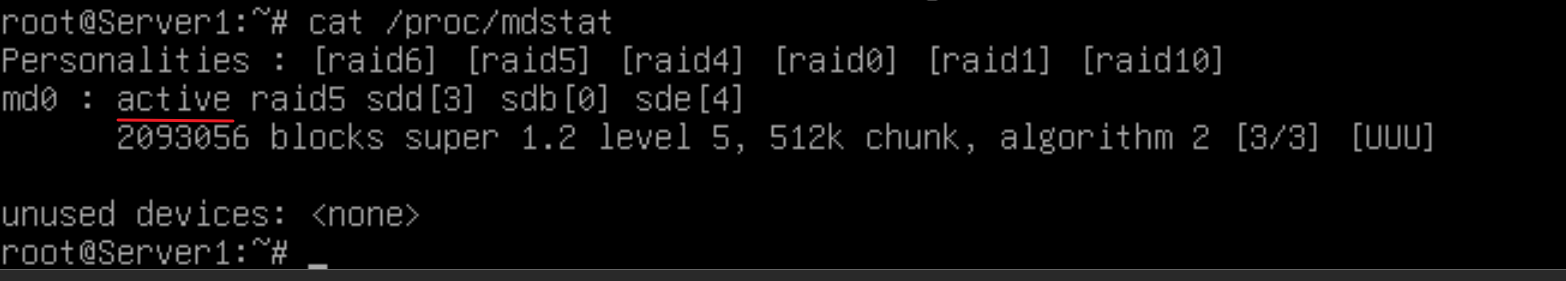

cat /proc/mdstat
## U_U 表示三块盘有一块损坏
## 如果是 UUU 就表示正常


# 解决：
## 磁盘被误标记为 faulty：
mdadm /dev/md0 --remove /dev/sdc    //将这块磁盘移出 RAID 阵列
mdadm /dev/md0 --add /dev/sdc    //将这块磁盘添加进 RAID 阵列



·编写 ticket：
# 排查过程：
On Server1：
Execute the following command in the command line:
mdadm -D /dev/md0
find the /dev/sdc disk is marked as faulty in array /dev/md0.

# 问题：
On Server1:
the /dev/sdc disk is marked as faulty in array /dev/md0.

# 解决方法：
On Server1：
Execute the following command in the command line:
mdadm /dev/md0 --remove /dev/sdc
mdadm /dev/md0 --add /dev/sdc
mdadm -Ds >> /etc/mdadm/mdadm.conf
update-initramfs -u
and reboot Server device


3、故障环境2（RAID阵列 和 写在 /etc/mdadm/mdadm.conf文件中的UUID不一样，或者该文件中 没写UUID）：

·设置故障点：
vim /etc/mdadm/mdadm.conf
将mdadm 的 UUID删除，或者删掉一些字段

·症状：
1、如果 UUID 不一致（机器无法识别该UUID），启动时就会直接报错，进入磁盘报错的页面，需要输入密码才能直接登陆
2、如果 UUID 这行直接被删除，那么mdadm 阵列名称就会变为 /dev/md127 或者 raid阵列就没有随着重启启动

·进行排查：

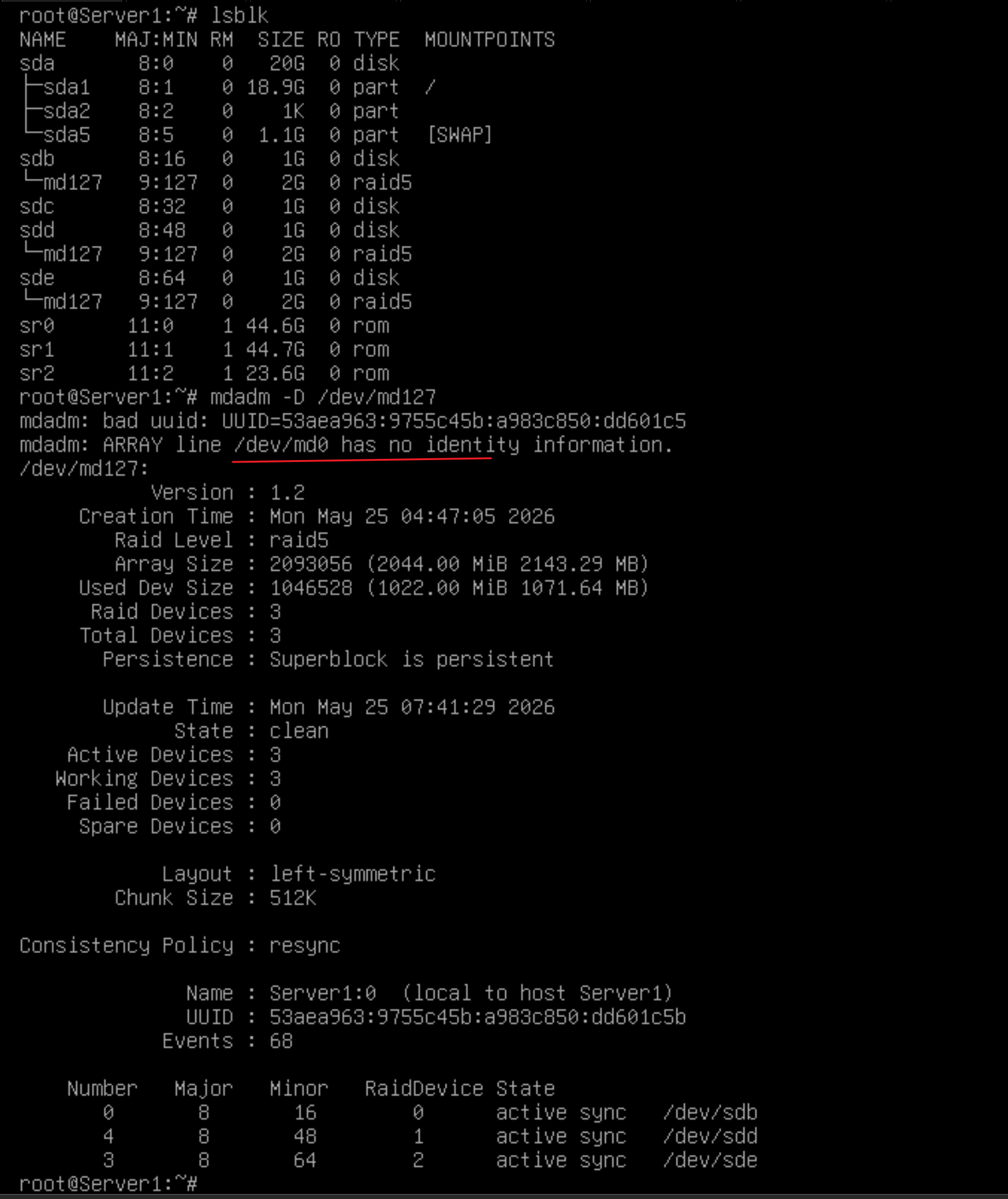

# 查看 mdadm阵列状态：
可以看到这里原来名字是叫做md0的，因此我们就需要将它的UUID写进 /etc/mdadm/mdadm.conf 中

# 查看 /etc/mdadm/mdadm.conf 文件
看是没有写 RAID阵列的UUID，还是UUID写错，根据错误来编写ticket


·编写 ticket：
# 排查过程：
On Server1：
Execute the following command in the command line:
lsblk
mdadm -D /dev/md0
cat /etc/mdadm/mdadm.conf
find the array name called /dev/md0, but is shown as /dev/md127，and in the /etc/mdadm/mdadm.conf file，the array UUID is incorrect with /dev/md0

# 问题：
On Server1：
in the /etc/mdadm/mdadm.conf file，the array UUID is incorrect with /dev/md0

# 解决方法：
On Server1：
modify the /etc/mdadm/mdadm.conf file, replace the UUID：
UUID=53aea963:9755c45b:a983c850:dd601c5b
and update the initramfs：
update-initramfs -u
and reboot Server1 device


（还有一种情况）也是一样的症状，但是 /etc/mdadm/mdadm.conf 文件中写了 UUID，并且UUID也没写错，但 /dev/md0 还是显示为 /dev/md127，这是因为写了 /etc/mdadm/mdadm.conf 文件后，没有执行 update-initramfs -u 命令
这个比较难排查，基本只能靠猜，然后执行一下这个命令重启看名称有没有恢复即可




4、故障环境4（阵列 inactive，不能挂载）：

·设置故障点：
umount /test
mdadm --stop /dev/md0
mdadm --incremental /dev/sdb
mdadm --incremental /dev/sdc
mdadm --incremental /dev/sdd


·症状：
读取不了 /dev/md0 磁盘，无法进行挂载

·进行排查：

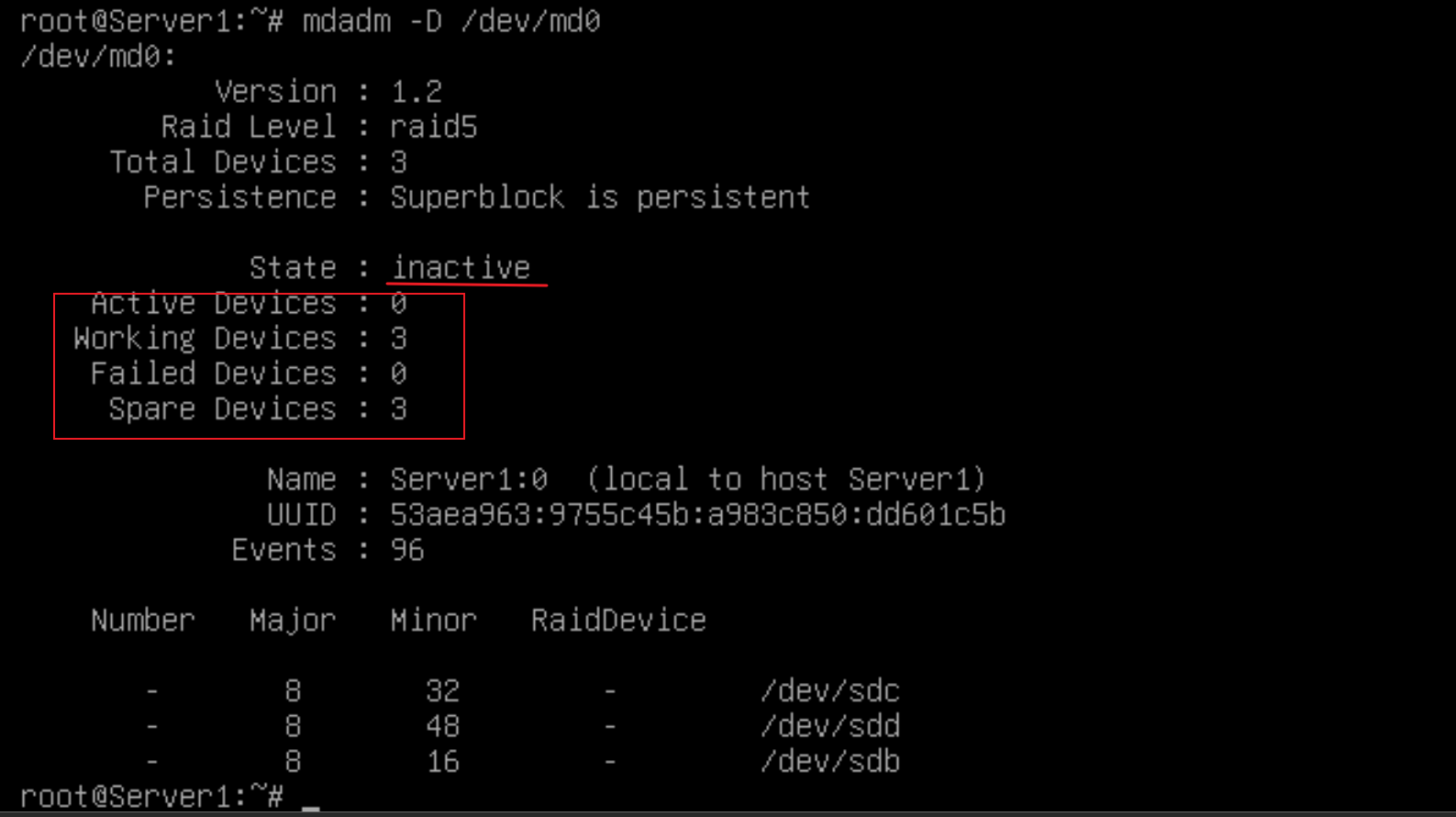

mdadm -D /dev/md0

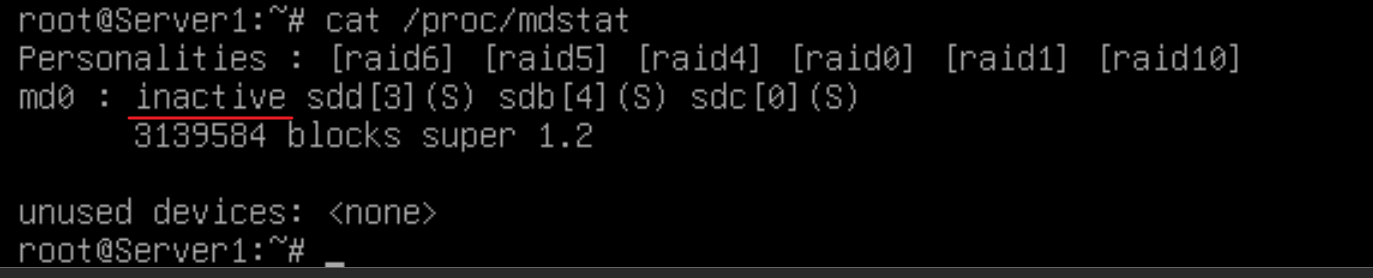

cat /proc/mdstat
状态为 inactive

·编写ticket：
# 排查过程：
On Server1：
Execute the following command in the command line:
cat /proc/mdstat
mdadm -D /dev/md0
find the /dev/md0 array is inactive

# 问题：
On Server1：
The /dev/md0 array is inactive

# 解决方法：
On Server1：
Execute the following command in the command line:
lsblk    //记住mdadm成员磁盘，需要用那几块磁盘重组
mdadm --stop /dev/md0

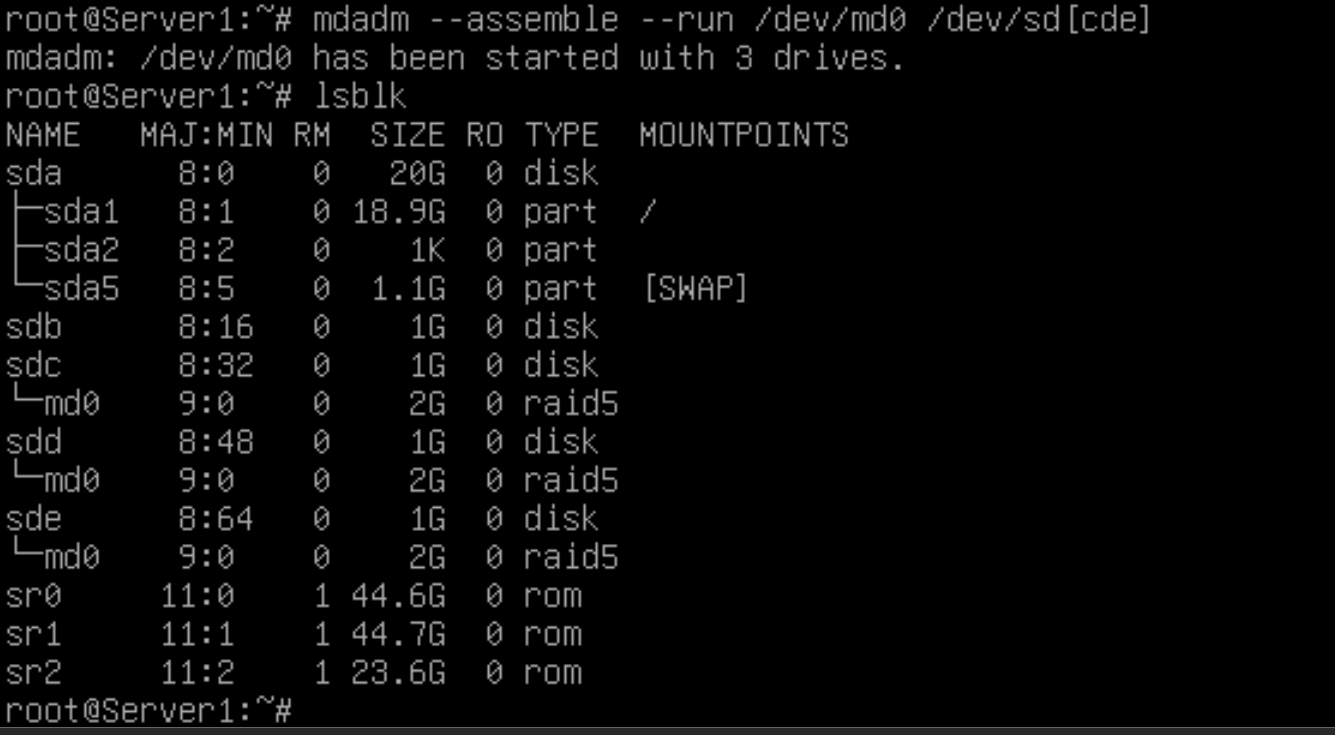

mdadm --asemble --run /dev/md0 /dev/sd[cde]
systemctl daemon-reload
mount -a
mdadm -Ds >> /etc/mdadm/mdadm.conf
update-initramfs -u
and reboot Server1 device

5、故障环境5（文件系统挂载失败）：

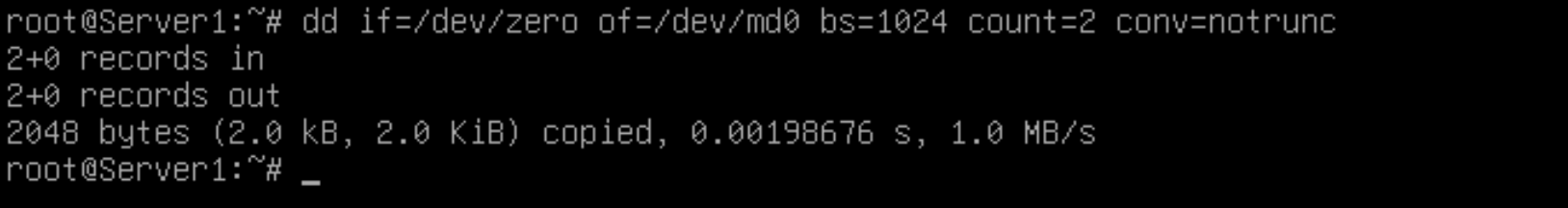

·设置故障点（破坏ext4 主 superblock）：
umount /test
dd if=/dev/zero of=/dev/md0 bs=1024 count=2 conv=notrunc

·症状：

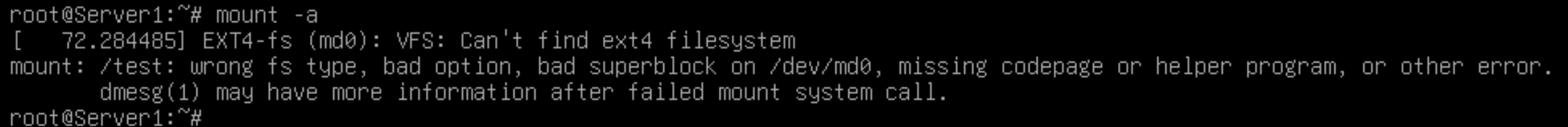

提示错误的类型


·进行排查：
# 查看 /proc/mdstat 的 /dev/md0 都是没问题的：
cat /proc/mdstat
mdadm -D /dev/md0

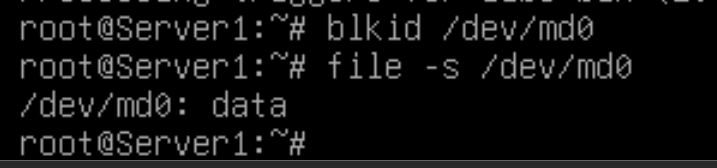

# 检查文件系统：
blkid /dev/md0
file -s /dev/md0    //file命令需要安装
可以看到 blkid 查看不到 /dev/md0 有任何文件格式

·修复：
文件系统损坏是非常危险的，很容易数据丢失，只能从 磁盘备份块中恢复数据

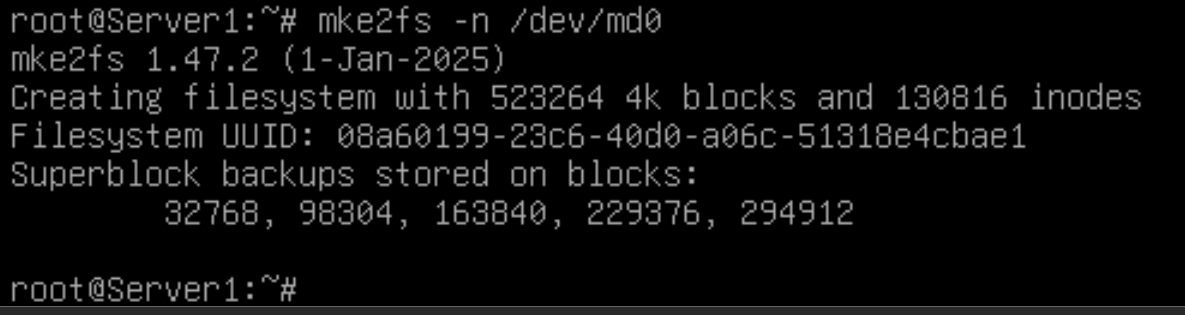

mke2fs -n /dev/md0    //加 -n 只是查看，而非格式化
这里备份数据存储的块，我们从这些块进行恢复

# 先从小的开始：
e2fsck -f -b 32768 /dev/md0
# 如果 32768不行，报错时，就换下一个：
e2fsck -f -b 98304 /dev/md0

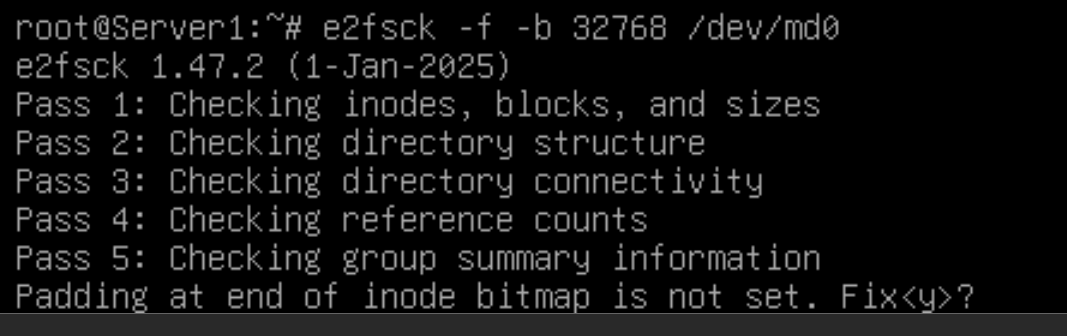

只要能够弹出这个，就是修复成功了：
按y确定

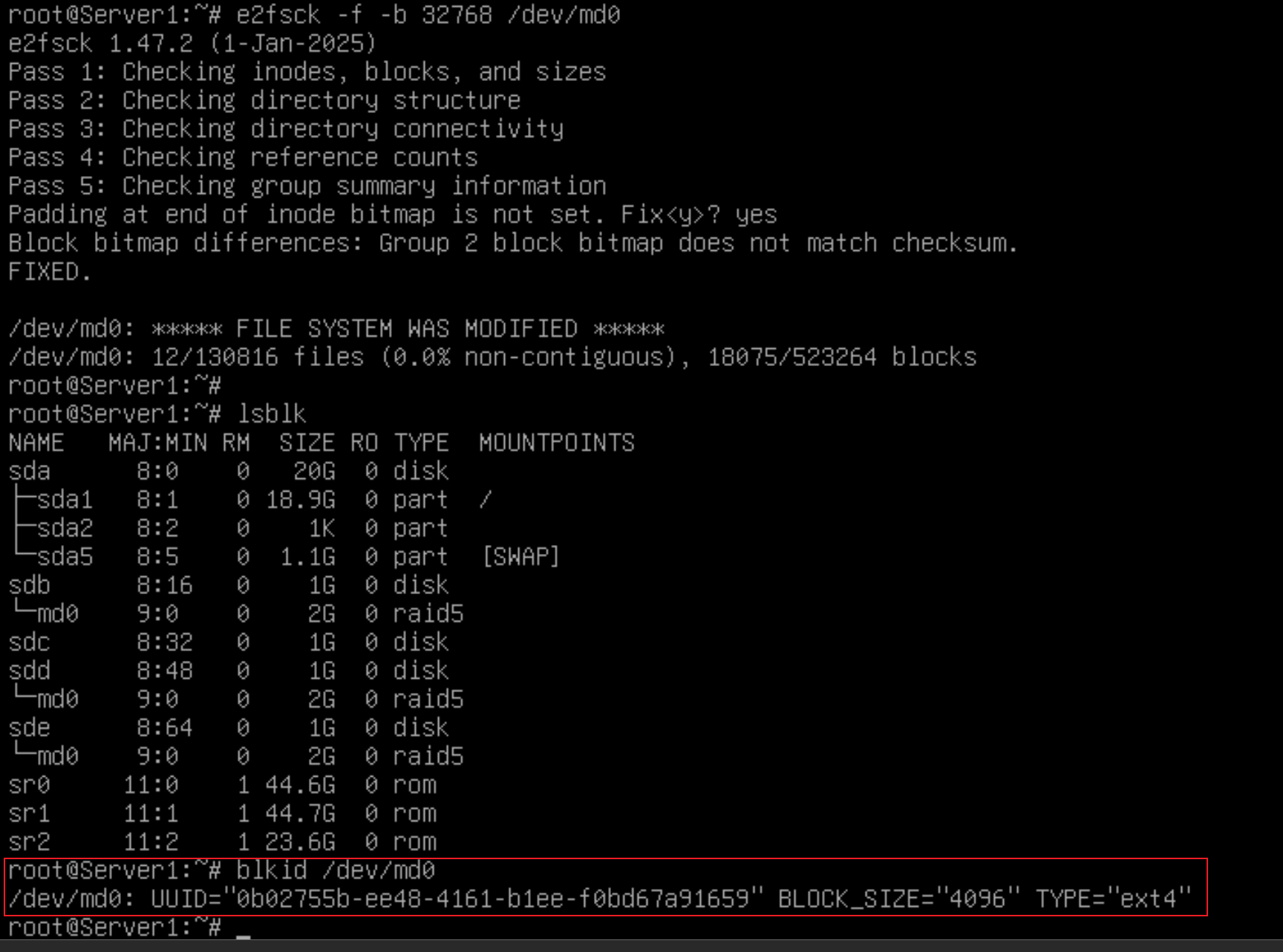

此时再用 blkid 就能够显示出它的格式：


·编写 ticket：
# 排查过程：
On Server1：
Execute the following command in the command line：
cat /proc/mdstat
mdadm -D /dev/md0
blkid /dev/md0
The blkid command cannot catch any file system format for /dev/md0

# 问题：
On Server1：
the /dev/md0 array file system is destroy

# 解决方案：
On Server1：
Execute the following command in the command line:
e2fsck -f -b 32768 /dev/md0

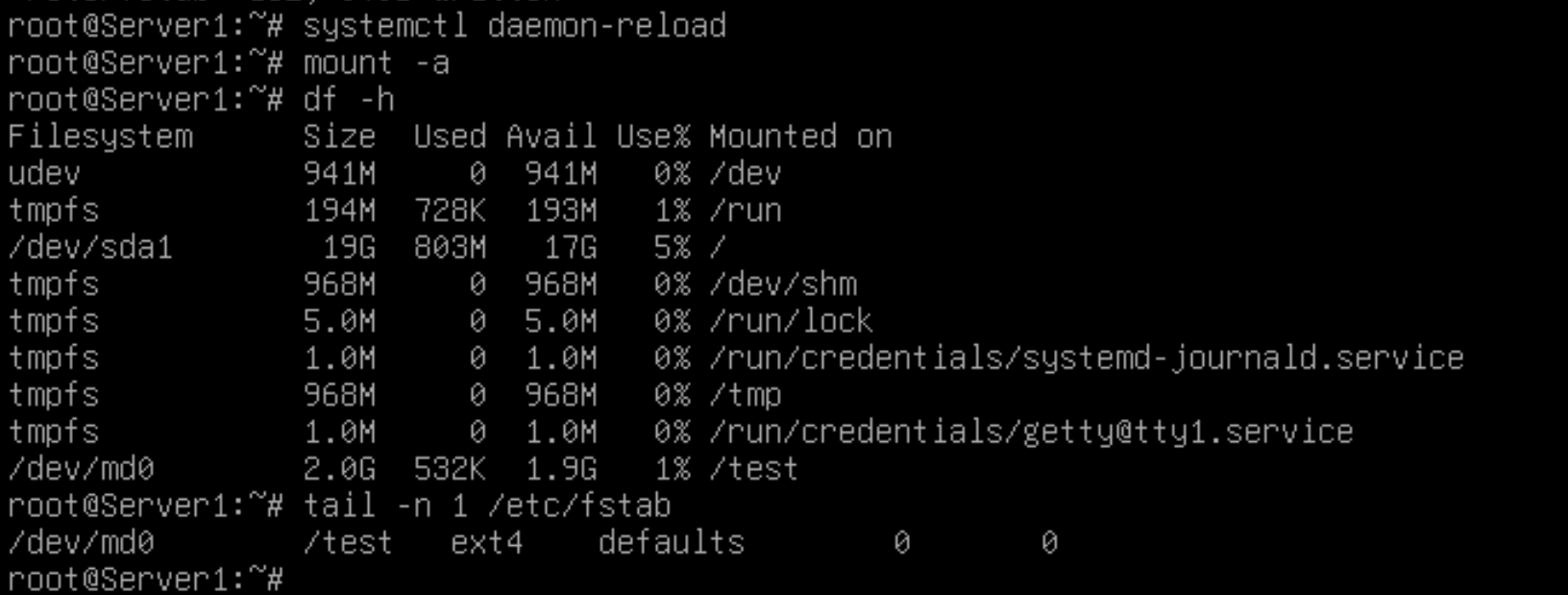

systemctl daemon-reload
mount -a
