一、路由器高可用配置：

1、配置 redundancy applicable：

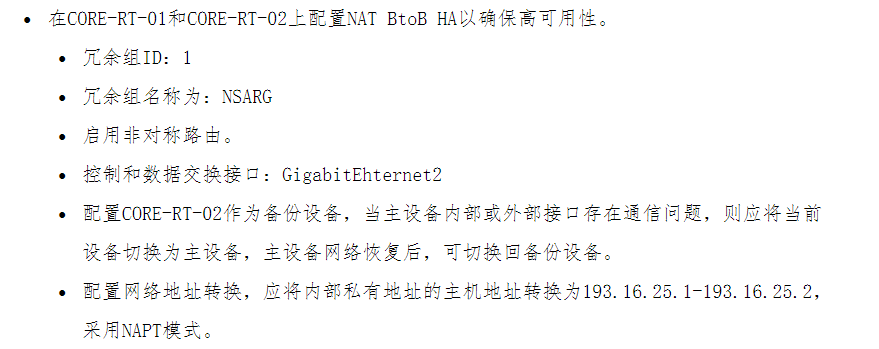

·题目：

类似的拓扑：

需要有一个数据接口

nat地址池转换的公网地址需要是相同的（否则流量无法走回来）

1）CORE-RT-01：

# 配置 sla 链路监测（用于进行主备切换）
CORE-RT-01(config)#ip sla 1
CORE-RT-01(config-ip-sla)#icmp echo 1.1.1.9 source-interface GigabitEthernet 0/4
CORE-RT-01(config-ip-sla-echo)#frequency 5    //设置 sla 的检测间隔为 5秒
CORE-RT-01(config-ip-sla-echo)#exit
CORE-RT-01(config)#ip sla schedule 1 life forever start-time now    //启用 sla（生效时间为永远，启用时间为现在）
CORE-RT-01(config)#track 1 ip sla 1 reachability     //配置 track 跟踪（如果 ip sla 1 状态为 OK，则 track 为 up，如果 ip sla 1 结果为 fail，则 track 为 down）

# 设置冗余组ID，启用非对称路由
CORE-RT-01(config)#interface g0/4
CORE-RT-01(config-if)#ip nat outside
CORE-RT-01(config-if)#redundancy rii 1    //设置冗余组id 为 1
CORE-RT-01(config-if)#redundancy asymmetric-routing enable     //启用非对称路由
CORE-RT-01(config-if)#exit

# 设置 内网接口
CORE-RT-01(config)#int g0/2
CORE-RT-01(config-if)#ip nat inside
CORE-RT-01(config-if)#exit

# 配置 ACL 和 NAPT
CORE-RT-01(config)#ip nat pool POOL 193.16.25.1 193.16.25.2 netmask 255.255.255.252    //配置 NAT 地址池
CORE-RT-01(config)#ip access-list extended NAT
CORE-RT-01(config-ext-nacl)#permit ip 192.168.0.0 0.0.255.255 any
CORE-RT-01(config-ext-nacl)#exit
CORE-RT-01(config)#ip nat inside source list NAT pool POOL redundancy 1 mapping-id 1 overload

# 配置 HA 高可用
CORE-RT-01(config)#redundancy
CORE-RT-01(config-red)#application redundancy
CORE-RT-01(config-red-app)#group 1
CORE-RT-01(config-red-app-grp)#name NSARG    //设置冗余组名称为：NSARG
CORE-RT-01(config-red-app-grp)#preempt     //开启抢占
CORE-RT-01(config-red-app-grp)#priority 200 failover threshold 150
CORE-RT-01(config-red-app-grp)#control gigabitEthernet 0/2 protocol 1
CORE-RT-01(config-red-app-grp)#data gigabitEthernet 0/2
CORE-RT-01(config-red-app-grp)#asymmetric-routing interface GigabitEthernet 0/2
CORE-RT-01(config-red-app-grp)#asymmetric-routing always-divert enable
CORE-RT-01(config-red-app-grp)#track 1 decrement 150    //配置 当 track 1 状态为  down 时，减少 150 优先级
CORE-RT-01(config-red-app-grp)#no shutdown     //启用 高可用

2）CORE-RT-02：（CORE-RT-02 是备份设备，无需配置 sla 链路监测）

# 设置冗余组ID，启用非对称路由
CORE-RT-02(config)#interface g0/4
CORE-RT-02(config-if)#ip nat outside
CORE-RT-02(config-if)#redundancy rii 1
CORE-RT-02(config-if)#redundancy asymmetric-routing enable
CORE-RT-02(config-if)#exit

# 设置内网接口
CORE-RT-02(config)#interface g0/2
CORE-RT-02(config-if)#ip nat inside
CORE-RT-02(config-if)#exit

# 配置 ACL 和 NAPT
CORE-RT-02(config)#ip nat pool POOL 193.16.25.1 193.16.25.2 netmask 255.255.255.252
CORE-RT-02(config)#ip access-list extended NAT
CORE-RT-02(config-ext-nacl)#permit ip 192.168.0.0 0.0.255.255 any
CORE-RT-02(config-ext-nacl)#exit
CORE-RT-02(config)#ip nat inside source list NAT pool POOL redundancy 1 mapping-id 1

# 配置 HA 高可用
CORE-RT-02(config)#redundancy
CORE-RT-02(config-red)#application redundancy
CORE-RT-02(config-red-app)#group 1
CORE-RT-02(config-red-app-grp)#name NSARG
CORE-RT-02(config-red-app-grp)#preempt
CORE-RT-02(config-red-app-grp)#priority 150 failover threshold 150
CORE-RT-02(config-red-app-grp)#control GigabitEthernet 0/2 protocol 1
CORE-RT-02(config-red-app-grp)#data gigabitEthernet 0/2
CORE-RT-02(config-red-app-grp)#asymmetric-routing interface GigabitEthernet 0/2
CORE-RT-02(config-red-app-grp)#asymmetric-routing always-divert enable
CORE-RT-02(config-red-app-grp)#no shutdown

3）查看高可用状态：

配置完成后不会立即生效，建议等待1到2分钟

（1）CORE-RT-01：

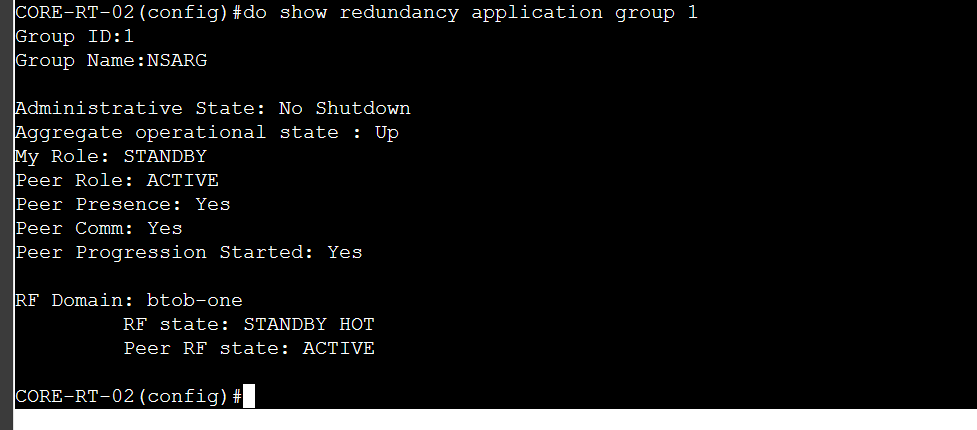

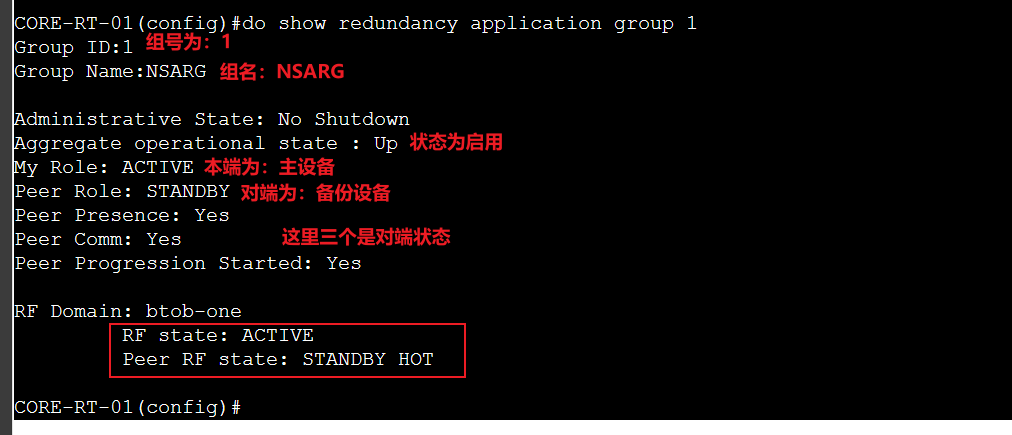

do show redundancy application group 1

（2）CORE-RT-02：

do show redundancy application group 1

二、配置 BVI + redundancy interchassis 网关冗余：

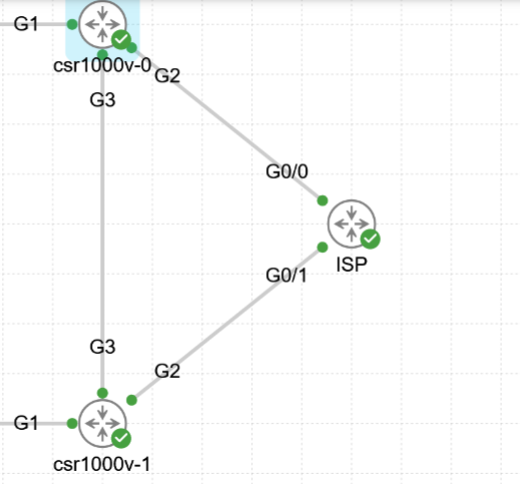

还是这个拓扑：

·redundancy interchassis 和 以前配置的 redundancy application redunancy group 的区别：
## 两者并不冲突，可以同时配置
redundancy application redunancy group    //（IOSv、CSR1000v都支持）是用于 业务/协议状态同步、切换，例如：同步NAT状态等
redundancy interchassis    //（仅在CSR1000v支持）是用于两台设备物理、逻辑冗余，用来决定两台设备谁来当主服务器（通常与FHRP配合使用，同步切换）

1）ISP上配置 BVI：

# ISP上配置 BVI：
bridge 1 protocol ieee
bridge 1 route ip

# 将物理接口加入 bridge-group：
## 该物理接口中不能够有IP地址：
int g0/0
 no ip address
 bridge-group 1
int g0/1
 no ip address
 bridge-group 1

# 进入BVI接口，设置地址：
interface BVI 1    //bridge-group 1 就是BVI 1
 ip address 210.104.1.254 255.255.255.0

2）R1配置：

配置加上以前的 redundancy application，然后再额外配置一个redundancy interchassis即可

## 配置 sla：
ip sla 1
 icmp-echo 210.104.1.254 source-interface GigabitEthernet2    //检测ISP链路（加上源接口，防止反复UP/DOWN）
ip sla schedule 1 life forever start-time now
track 1 ip sla 1 reachability

# 配置redundancy application：
redundancy
 application redundancy
  group 1    //（show run是看不出来配没配的，但是没配无法关联NAT）
   name RR    //设置冗余组名称
   preempt
   priority 200 failover threshold 150
   control GigabitEthernet3 protocol 1
   data GigabitEthernet3
   asymmetric-routing interface GigabitEthernet3
   asymmetric-routing always-divert enable
   track 1 decrement 150

int g0/2    //外网接口
 ip nat outside
 redundancy rii 1    //在CSR1000v中，必须先配置 redundancy application 才会有该命令
 redundancy asymmetric-routing enable
int g0/1    //内网接口
 ip nat inside

## 配置 NAT，并且调用 redundancy：
ip access-list extened NAT
 permit ip 192.168.10.0 0.0.0.255 any
 permit ip 192.168.20.0 0.0.0.255 any

ip nat pool NAT 210.104.1.1 210.104.1.1 netmask 255.255.255.252    //指定出接口地址
ip nat inside source list NAT pool NAT redundancy 1 mapping-id 1 overload    //只有定义pool的方式才能调用redundancy

# 查看 redundancy：

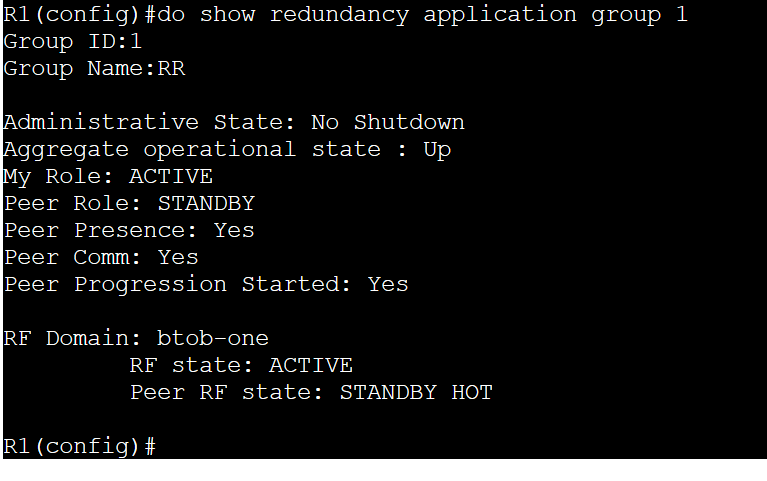

do show redundancy application group 1

## 配置redundancy interchassis，使用 G3接口作为心跳接口，interchassis检测切换方式为 sla：
redundancy
 interchassis group 1
  ## 只能够选择一种monitor方式：
  monitor peer track ip 1    //使用track调用sla来进行检测切换，一般都是选择这个方式
  # monitror peer bfd     //检查心跳接口状态，心跳接口出现问题时进行切换（但是只能对心跳接口进行切换，无法检测其他接口的bfd状态）
  member ip 10.1.1.2    //指定对端心跳接口IP
  backbone interface GigabitEthernet3    //指定心跳接口

## 查看 redundancy状态：

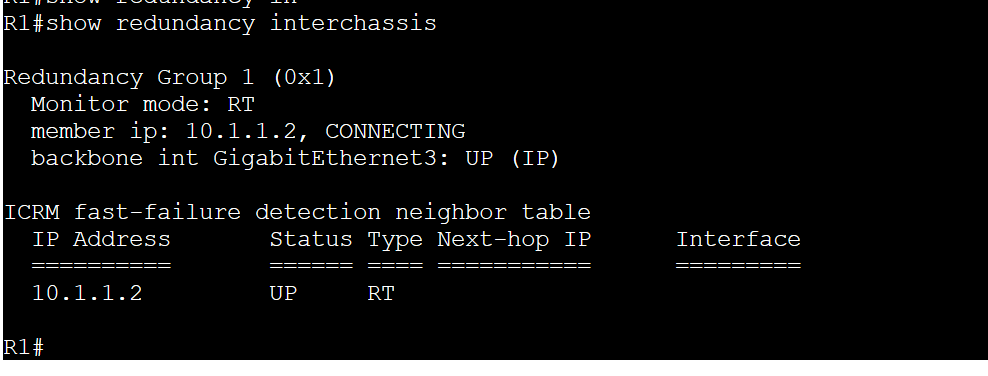

show redundancy interchassis

3）R2配置：

## 配置 sla：
ip sla 1
 icmp-echo 210.104.1.254 source-interface GigabitEthernet2    //检测ISP链路（加上源接口，防止反复UP/DOWN）
ip sla schedule 1 life forever start-time now
track 1 ip sla 1 reachability

# 配置redundancy application：
redundancy
 application redundancy
  group 1    //（show run是看不出来配没配的，但是没配无法关联NAT）
   name RR    //设置冗余组名称
   preempt
   priority 150 failover threshold 150
   control GigabitEthernet3 protocol 1
   data GigabitEthernet3
   asymmetric-routing interface GigabitEthernet3
   asymmetric-routing always-divert enable
   track 1 decrement 150

int g0/2    //外网接口
 ip nat outside
 redundancy rii 1    //在CSR1000v中，必须先配置 redundancy application 才会有该命令
 redundancy asymmetric-routing enable
int g0/1    //内网接口
 ip nat inside


## 配置 NAT，并且调用 redundancy：
ip access-list extened NAT
 permit ip 192.168.10.0 0.0.0.255 any
 permit ip 192.168.20.0 0.0.0.255 any

ip nat pool NAT 210.104.1.2 210.104.1.2 netmask 255.255.255.252    //指定出接口地址
ip nat inside source list NAT pool NAT redundancy 1 mapping-id 1 overload    //只有定义pool的方式才能调用redundancy

# 查看 redundancy：

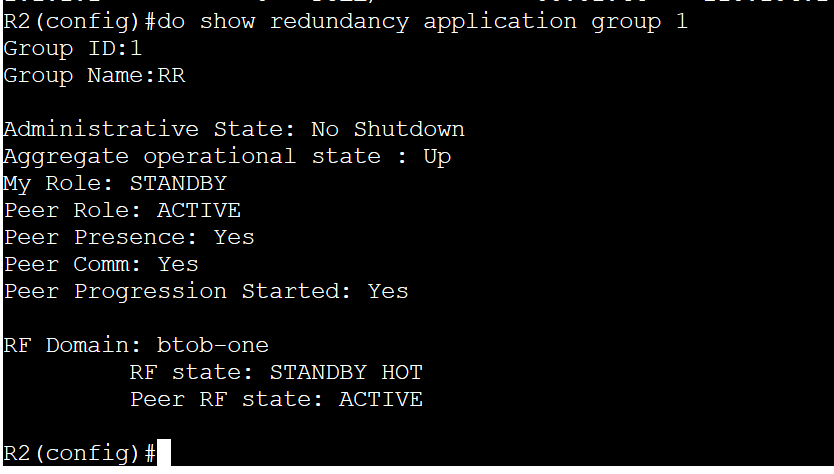

do show redundancy application group 1

## 配置redundancy interchassis，使用 G3接口作为心跳接口，interchassis检测切换方式为 sla：
redundancy
 interchassis group 1
  ## 只能够选择一种monitor方式：
  monitor peer track ip 1    //使用track调用sla来进行检测切换，一般都是选择这个方式
  # monitror peer bfd     //检查心跳接口状态，心跳接口出现问题时进行切换（但是只能对心跳接口进行切换）
  member ip 10.1.1.1    //指定对端心跳接口IP
  backbone interface GigabitEthernet3    //指定心跳接口

## 查看 redundancy状态：

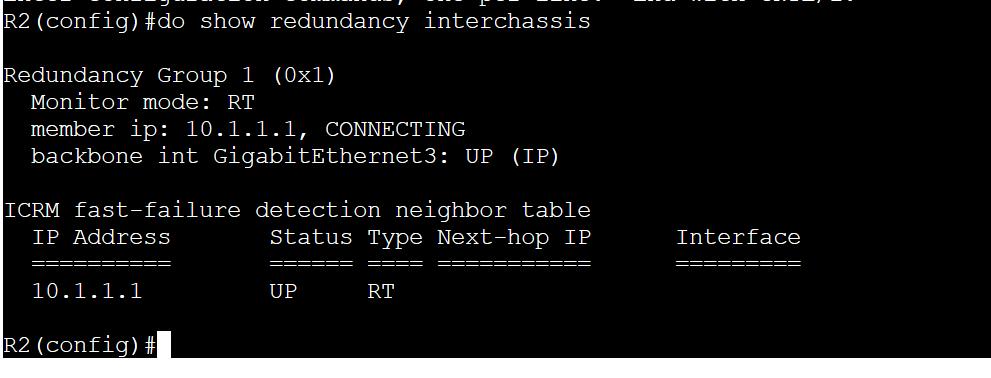

do show redundancy interchassis

三、ASA防火墙高可用配置：

配置前，两台设备都不要有任何配置（Gig0/1 接口也不要配置 IP地址）

1、EDGE-FW-01：

# 配置 ASA防火墙高可用的 故障转移接口
inserthostname-here(config)# failover lan unit primary     //设置当前设备为 主设备
inserthostname-here(config)# failover lan interface folink Gigabitethernet0/1
inserthostname-here(config)# failover link folink G0/1
inserthostname-here(config)# failover interface ip folink 172.168.255.0 255.255.254 standby 172.168.255.1

# 启用接口
inserthostname-here(config)# int g0/1
inserthostname-here(config-if)# no sh
inserthostname-here(config-if)# exit

# 启用 ASA防火墙高可用
inserthostname-here(config)# failover replication http
inserthostname-here(config)# failover ipsec pre-shared-key Skills39!
inserthostname-here(config)# failover

# 给接口配置 故障转移
## 先给接口 配置 nameif
monitor-interface g0/1

2、EDGE-FW-02：

inserthostname-here(config)# failover lan unit secondary
inserthostname-here(config)# failover lan interface folink gigabitethernet0/1
inserthostname-here(config)# failover link folink g0/1
inserthostname-here(config)# failover interface ip folink 172.168.255.0 255.255.254 standby 172.168.255.1
inserthostname-here(config)# interface g0/1

inserthostname-here(config-if)# no sh

inserthostname-here(config-if)# exit
inserthostname-here(config)# failover replication http
inserthostname-here(config)# failover ipsec pre-shared-key Skills39!
inserthostname-here(config)# failover
monitor-interface g0/1

3、查看高可用配置：

（1）EDGE-FW-01：

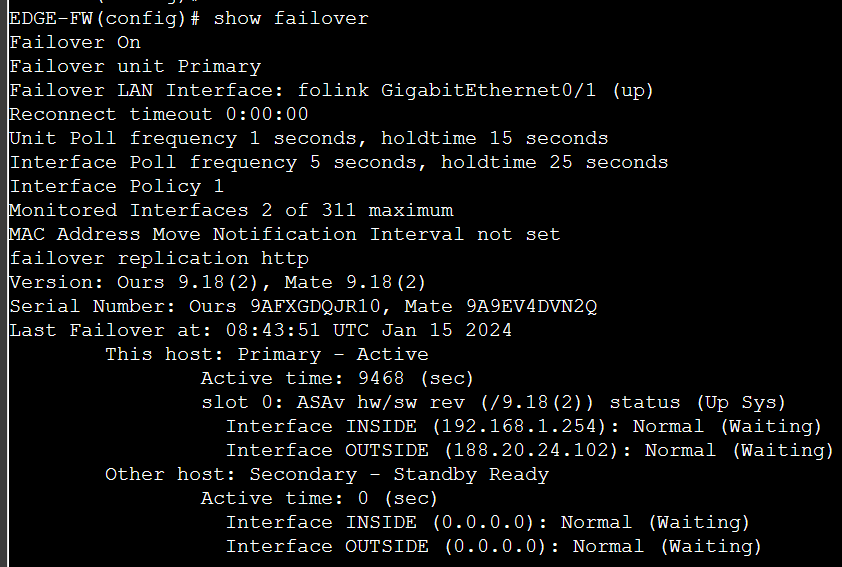

show failover

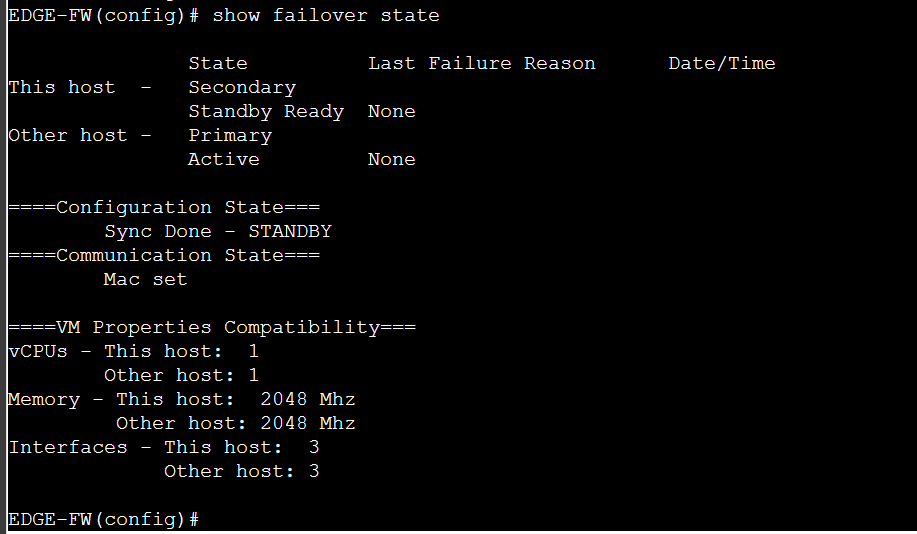

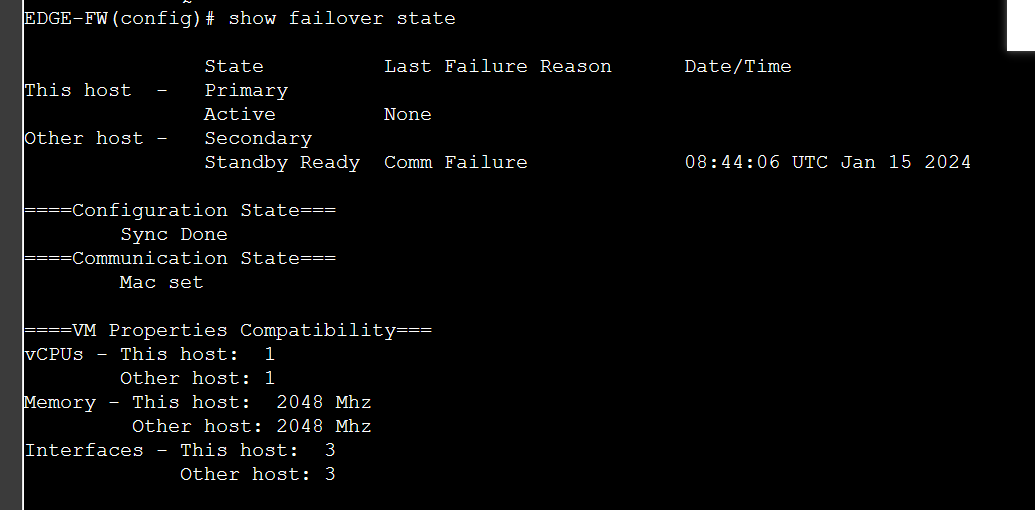

show failover state

（2）EDGE-FW-02：

show failover
show failover state
