这里只配置 VPN 隧道，如果要配置 IPsec 加密，那么在VPN隧道配置完成后 直接添加上即可。


一、配置 IPv6 VPN（环境：内网 IPv6，公网 IPv4）：

IPv6的 GRE VPN、IPv6IP VPN 都只能应用于点对点
而 IPv6 Auto6to4 却能够应用于 点对多点

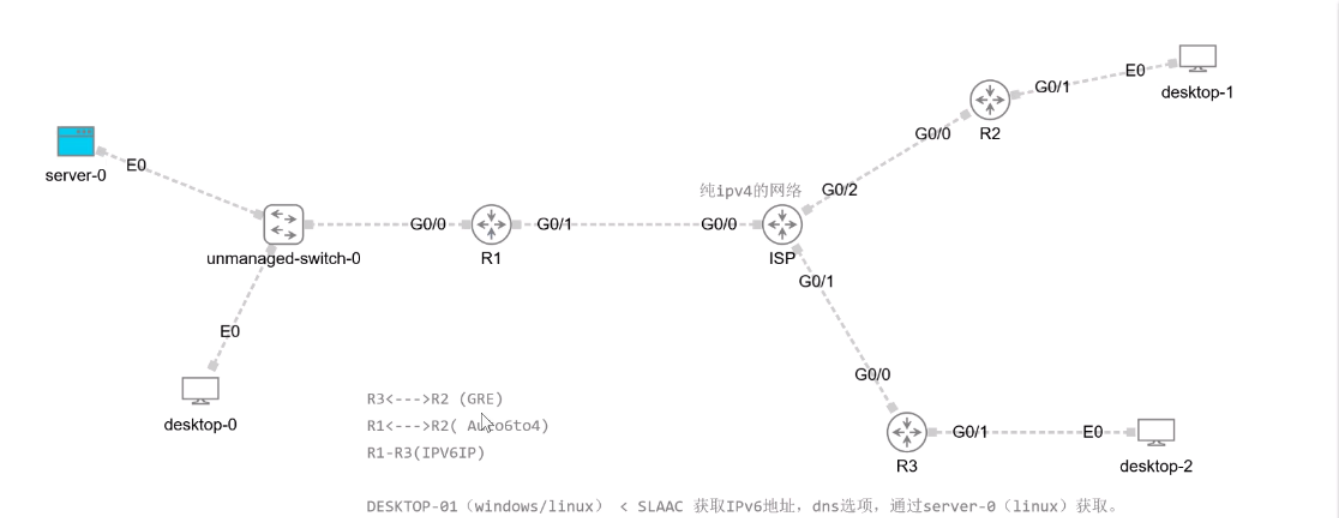

·环境：

首先保障 公网 ISP 全节点互通

1、IPv6 GRE隧道（R3 和 R2 上 配置 ）：

Tunnel模式使用默认的 gre ip
（1）R2：
R2(config)#ipv6 unicast-routing
R2(config)#interface tunnel 0
R2(config-if)#ipv6 enable
R2(config-if)#ipv6 address 2000:1000::1/64
R2(config-if)#tunnel source G0/0
R2(config-if)#tunnel destination 3.3.3.1    //指定 R3的公网接口地址


（2）R3：
R3(config)#ipv6 unicast-routing
R3(config-if)#int tunn 0
R3(config-if)#ipv6 enable
R3(config-if)#ipv6 address 2000:1000::2/64
R3(config-if)#tunnel source G0/0
R3(config-if)#tunnel destination 2.2.2.1    //指定 R2的公网接口地址


（3）指定对方内网网段的路由：
# R2：
R2(config)#ipv6 route 2000:2::/64 tunnel 0

# R3：
R3(config)#ipv6 route 2000:1::/64 tunnel 0


（4）测试访问：
# R2客户端 访问 R3客户端：

访问成功




2、IPv6IP VPN隧道：
这个隧道与前面的 IPv6 GRE 隧道配置相同，只是多了一条：tunnel mode ipv6ip

（1）R1：
R1(config)#ipv6 unicast-routing
R1(config)#interface tunnel 2
R1(config-if)#ipv6 enable
R1(config-if)#ipv6 address 2000:2000::1/64
R1(config-if)#tunnel source G0/1
R1(config-if)#tunnel destination 3.3.3.1    //指定 R3的公网接口地址
R1(config-if)#tunnel mode ipv6ip


（2）R3：
R3(config)#ipv6 unicast-routing
R3(config-if)#int tunnel 2
R3(config-if)#ipv6 enable
R3(config-if)#ipv6 address 2000:2000::2/64
R3(config-if)#tunnel source G0/0
R3(config-if)#tunnel destination 1.1.1.1    //指定 R1的公网接口地址
R3(config-if)#tunnel mode ipv6ip


（3）将通向对端内网的路由指向 tunnel 隧道：
# R1：
ipv6 route 2000:2::/64 tunnel 2

# R3：
ipv6 route 2000:abcd:abcd:1000::/64 tunnel 2

（4）测试：
# R3 客户端 ping R1 客户端：




3、IPv6 auto6to4 VPN 隧道：
·注意：IPv6 auto6to4 隧道的标准前缀是 2002::/16


（1）R1：
公网 IPv4 地址：1.1.1.1 /这个地址需要转换为16进制写入到 Tunnel 接口中
转换为 16进制就是 0101:0101

R1(config)#ipv6 unicast-routing
R1(config)#interface tunnel 3
R1(config-if)#ipv6 enable
R1(config-if)#ipv6 address 2002:0101:0101::1/64
R1(config-if)#tunnel source G0/1
R1(config-if)#tunnel mode ipv6ip 6to4
R1(config-if)#exit

# 必须配置一条指向对端公网接口的路由：
R1(config)#ipv6 route 2002::/16 tunnel 3
R2(config)#ipv6 route 2002::/16 tunnel 3


（2）R2：
公网 IPv4 地址：2.2.2.1 //这个地址需要转换为16进制写入到 Tunnel 接口中
转换为 16进制就是 0202:0201
R2(config)#int tunn 3
R2(config-if)#ipv6 enable
R2(config-if)#ipv6 address 2002:0202:0201::1/64
R2(config-if)#tunnel source G0/0
R2(config-if)#tunnel mode ipv6ip 6to4
R2(config-if)#exit

# 去往对端公网接口的路由：
R2(config)#ipv6 route 2002::/16 tunnel 3


（3）配置 去往对端内网地址的路由：
# R1：
ipv6 route 2000:1::/64 2002:0202:0201::1

# R2：
ipv6 route 2000:abcd:abcd:1000::/64 2002:0101:0101::1


（4）测试：
# R2 客户端上 ping R1 内网客户端：

4、IPv6 6rd 隧道：
6to4隧道的拓展版本


1、使用IPv4公网出接口作为隧道源接口：

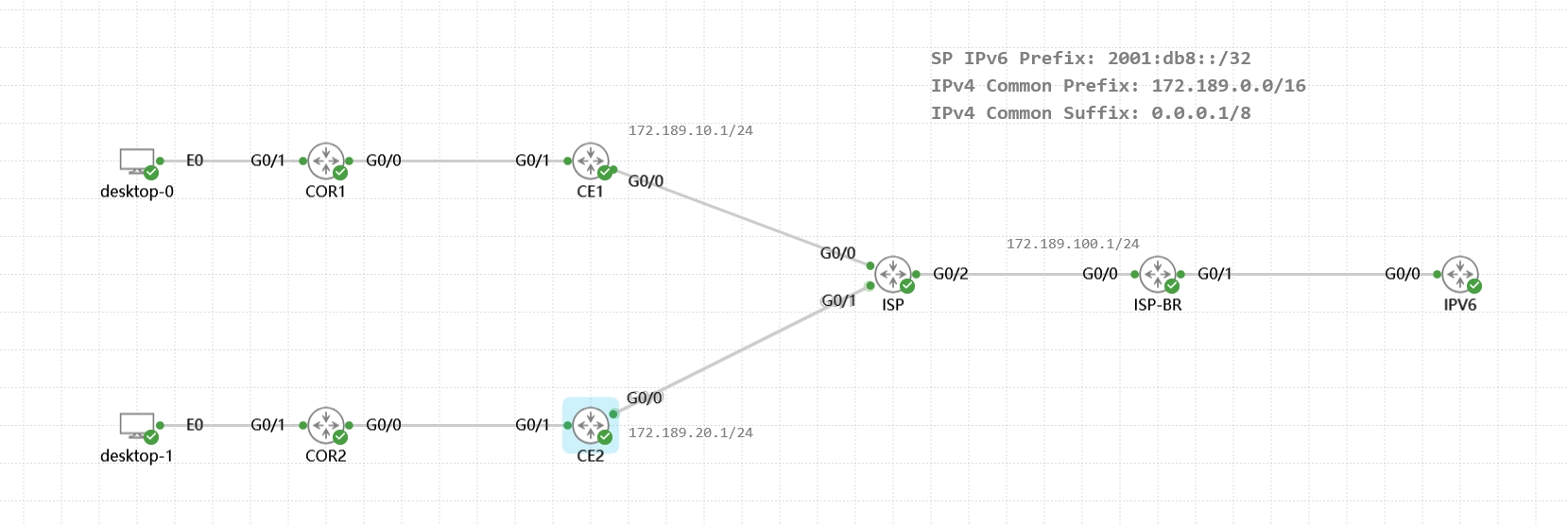

拓扑：
公网IPv4配置EIGRP全网通


（1）配置 6RD BR设备：
# ISP-BR：
ipv6 unicast-routing
ipv6 general-prefix 6RD 6rd tunnel 0

interface Tunnel0
 ipv6 enable
 ipv6 address 6RD ::/128    //定义接口Tunnel IPv6地址（这里可以类似前缀委派一样指定IPv6 IP地址）
 tunnel source GigabitEthernet0/0
 tunnel mode ipv6ip 6rd
 tunnel 6rd ipv4 prefix-len 16 suffix-len 8    //使用 prefix-len排除公网IPv4接口地址前16个bit（因为这里前两位一样，都是 172.189），使用suffix-len排除公网IPv4接口地址后8个bit（因为这里公网地址最后都是 1）
 tunnel 6rd prefix 2001:DB8::/32
 exit

ipv6 route 2001:db8::/32 tunnel 0    //为 6rd前缀配置路由，指向tunnel接口

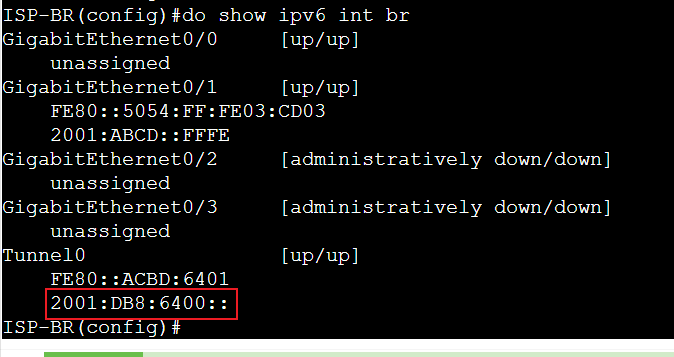

查看地址：


（2）配置 CE设备：
# CE1:
ipv6 unicast-routing
ipv6 general-prefix 6RD 6rd tunnel 0

interface Tunnel0
 ipv6 enable
 ipv6 address 6RD ::/128    //定义接口Tunnel IPv6地址（这里可以类似前缀委派一样指定IPv6 IP地址）
 tunnel source GigabitEthernet0/1
 tunnel mode ipv6ip 6rd
 tunnel 6rd ipv4 prefix-len 16 suffix-len 8
 tunnel 6rd prefix 2001:DB8::/32
 tunnel 6rd br 172.189.100.1    //这个br的地址必须符合上面 ipv4 prefix-len... 定义的匹配规则（这里定义的是：前16位bit、后8位bit相同，因此中间第三等份的8位bit可以不同）
 exit

ipv6 route 2001:db8::/32 tunnel 0
ipv6 route ::/0 tunnel 0 2001:db8:6400::    //默认路由这里必须要指定 br设备的 tunnel接口IPv6地址，才能通信，因为tunnel隧道不是点对点网络，如果不指定地址，那么设备不知道要将默认路由下一跳发给谁，CE2？还是ISP-BR？ 因此，这里需要指定一个固定的IPv6地址（并且这里必须是br的地址），否则该条目不会生效

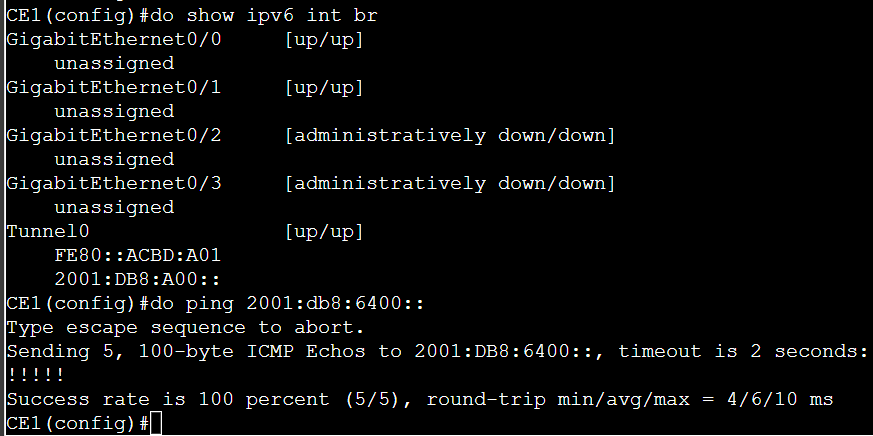

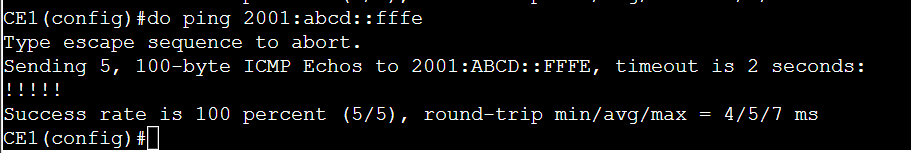

查看地址、ping测试：
然后可以根据这个地址，为内部主机分配IP，但是不能够超过该网段范围，例如，这里是 2001:db8:a00::/64，那么可分配网段范围就是：
起始：2001:db8:a00:0000::/64
结束：2001:db8:aff:ffff::/64

# 能够ping通6rd域外的IPv6地址是因为这两条关键命令：
tunnel 6rd br 172.189.100.1    //指定6rd br的位置
ipv6 route ::/0 tunnel 0 2001:db8:6400::    //配置IPv6默认路由

## 如果仅访问域内（指定的前缀：2001:db8::/32网段）网络的话（例如CE1、CE2、ISP-BR，或者其他任何路由可达的2001:db8::/32网段），是用不到这两条命令的。


（3）配置 CE设备：
# CE2:
ipv6 unicast-routing
ipv6 general-prefix 6RD 6rd tunnel 0

interface Tunnel0
 ipv6 enable
 ipv6 address 6RD ::/128
 tunnel source GigabitEthernet0/1
 tunnel mode ipv6ip 6rd
 tunnel 6rd ipv4 prefix-len 16 suffix-len 8
 tunnel 6rd prefix 2001:DB8::/32
 tunnel 6rd br 172.189.100.1
 exit

ipv6 route 2001:db8::/32 tunnel 0
ipv6 route ::/0 tunnel 0 2001:db8:6400::

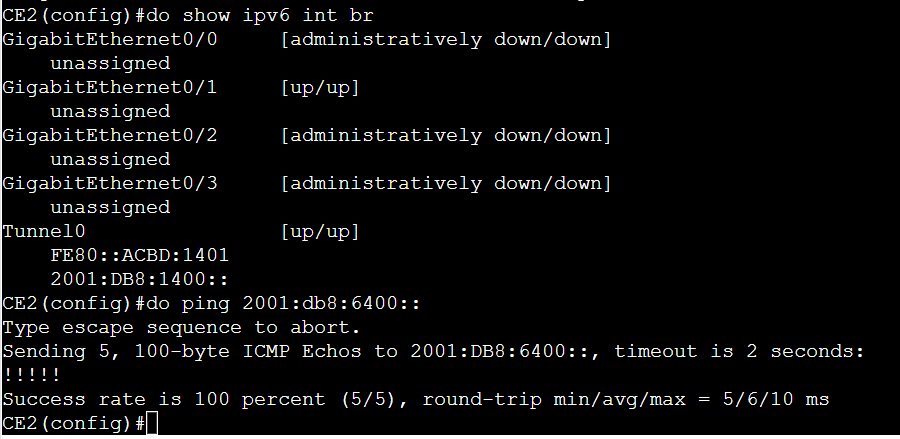

查看地址、ping测试：
# 与上面一样，该网段可分配范围：
起始：2001:db8:1400:0000::/64
结束：2001:db8:14ff:ffff::/64




2、使用Loopback地址作为隧道源接口：

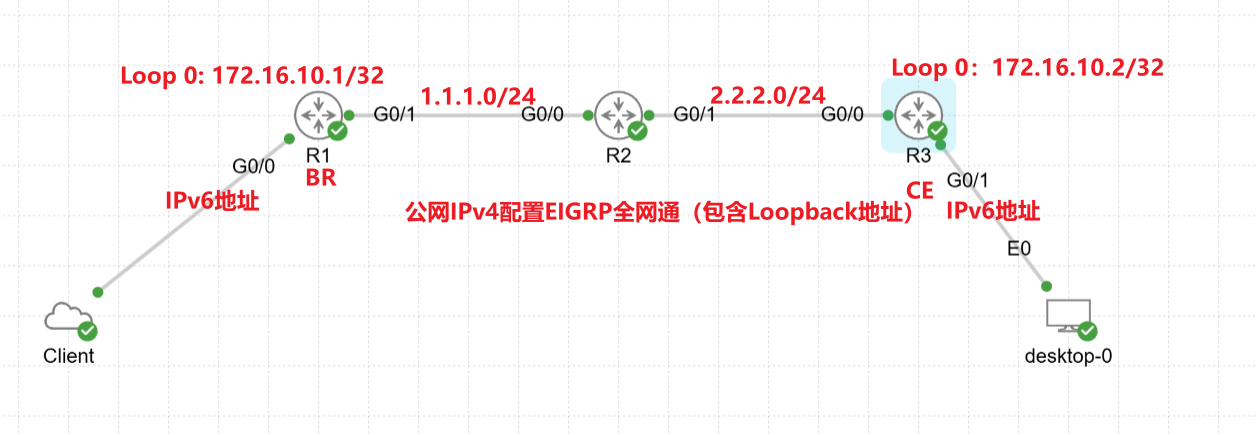

拓扑：

# Tunnel隧道地址可以通过手动计算来指定，也可以通过配置，使Cisco设备根据 指定前缀、IPv4前缀进行自动计算隧道地址

（1）R1：
int loop 0
 no sh
 ip add 172.16.10.1 255.255.255.255

ipv6 general-prefix 6RD 6rd Tunnel0

interface Tunnel0
 no ip redirects
 ipv6 address 6RD ::/128
 ipv6 enable
 tunnel source Loopback0
 tunnel mode ipv6ip 6rd
 tunnel 6rd ipv4 prefix-len 16
 tunnel 6rd prefix 2001:abcd::/32
 exit

ipv6 route 2001:abcd::/32 Tunnel 0

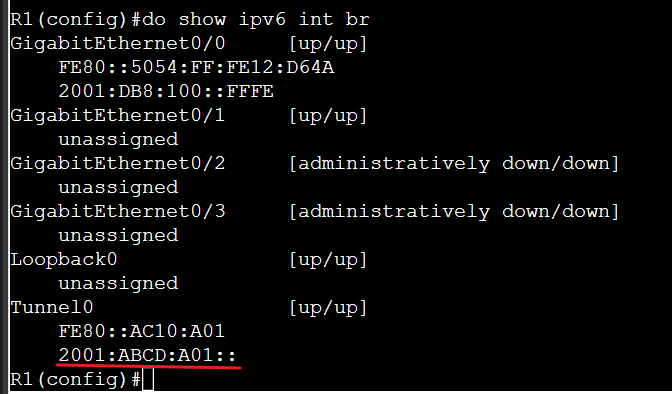

查看隧道地址：


（2）R3：
int loop 0
 no sh
 ip add 172.16.10.2 255.255.255.255

 ipv6 enable
 tunnel source Loopback0
 tunnel mode ipv6ip 6rd
 tunnel 6rd ipv4 prefix-len 16
 tunnel 6rd prefix 2001:abcd::/32
 tunnel 6rd br 172.16.10.1
 exit

ipv6 route 2001:abcd::/32 Tunnel 0
ipv6 route ::/0 tunnel 0 2001:abcd

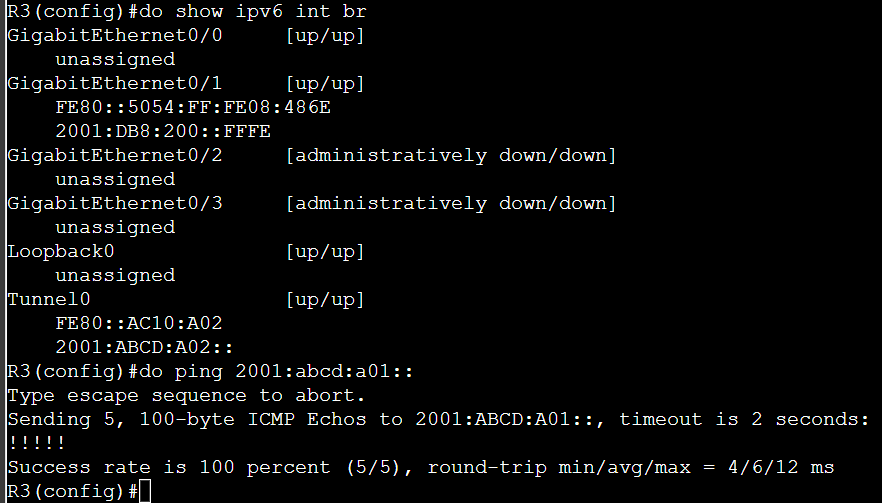

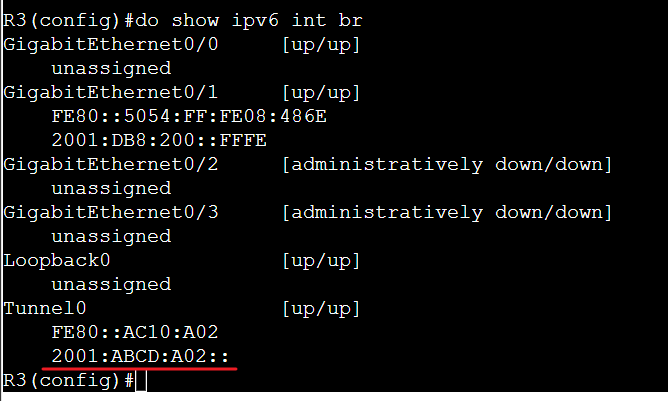

查看隧道地址：


·测试：

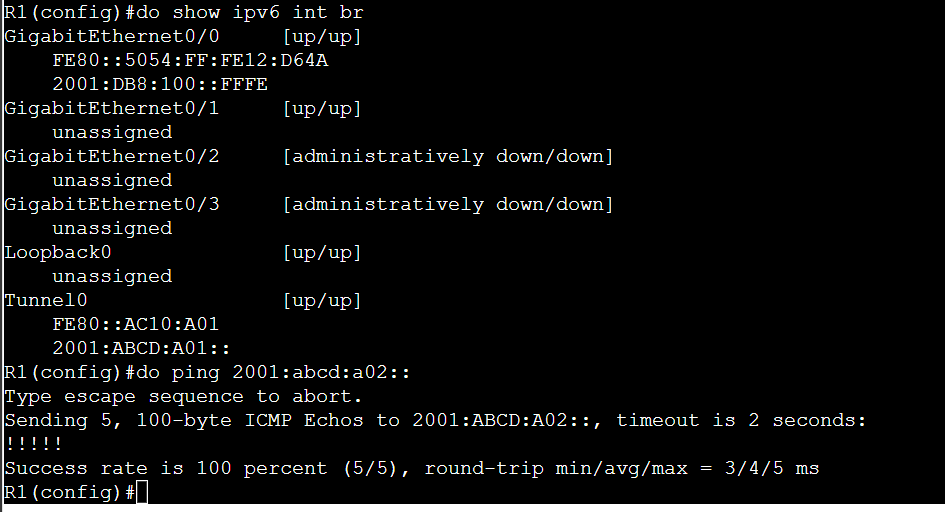

R1 ping R3：

R3 ping R1：

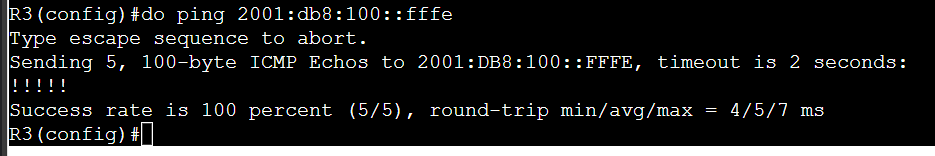

R3 ping 域外地址：

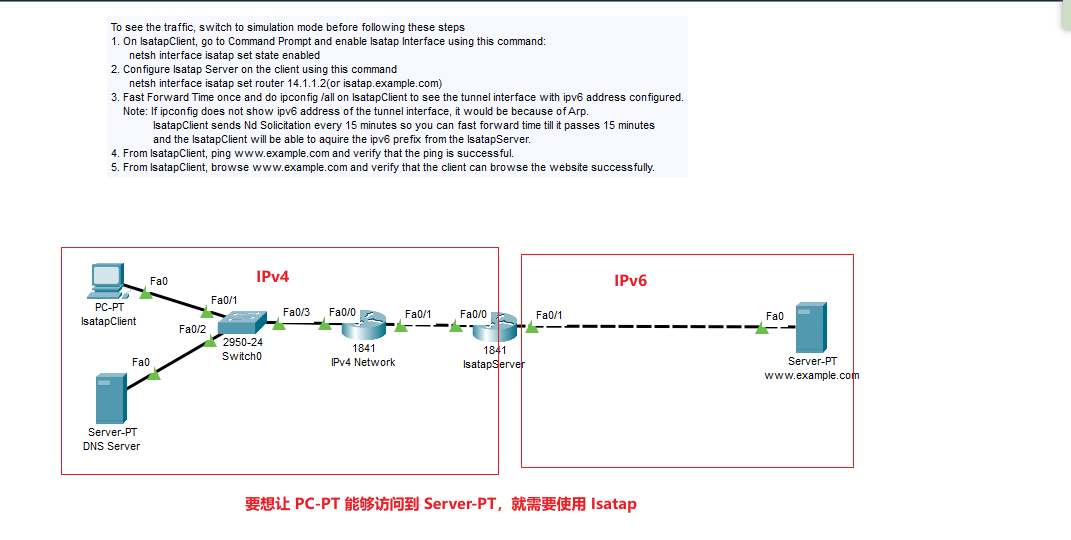

二、配置 isatap（环境：内网IPv4，公网IPv6）：
让纯IPv4客户端能够访问到IPv6网络

·isatap （给纯IPv4内网客户端提供IPv6地址建立VPN隧道）
应用场景：IPv4内部网络中的几台客户端想要访问外网中的IPv6资源，而又不想将整个网络部署为IPv6环境，那么就需要使用 isatap，在网关路由器上与客户端建立VPN隧道，给客户端分配一个IPv6地址，使其能够访问到IPv6网络。

·首先保证连通性没有问题（IPv4 内部网络互通、IPv6 内部网络互通）

（1）配置 Isatap Server:
interface f0/0    //配置内网IPv4接口：
 ip address 14.1.1.2 255.255.255.0
interface f0/1    //配置外网IPv6接口：
 ipv6 address 2001::1/64

interface Tunnel 0    //配置 VPN接口
 ipv6 enable
 ipv6 address 2001:abcd::1    //该地址无需与 IPv6接口地址相同
 tunnel source f0/0    //必须要指定源地址为 内网IPv4接口
 tunnel mode ipv6ip isatap    //设置模式为 isatap



（2）配置 isatap Client：
# Windows、Cisco PT客户端：
netsh interface isatap set state enabled    //启动isatap客户端
netsh interface isatap set router 14.1.1.2    //设置 Isatap 服务器的地址

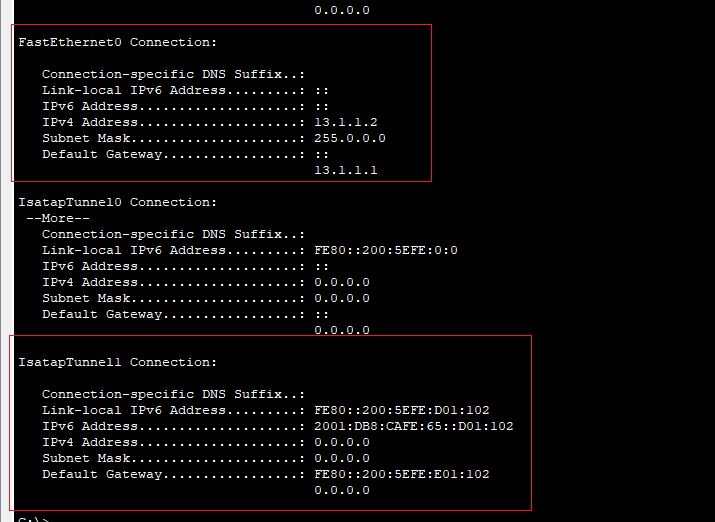

（3）测试访问：
