拓扑：

一、配置 HDLC 封装：
HDLC 很简单，只需要开启即可

cml 无法配置 HDLC 封装

R1：
int s0/3/0
 ip add 123.1.1.1 255.255.255.0
 no sh
 clock rate 64000
 encapsulation hdlc    //开启hdlc

R2:
int s0/3/0
 ip add 123.1.1.2 255.255.255.0
 no sh
 encapsulation hdlc    //开启hdlc

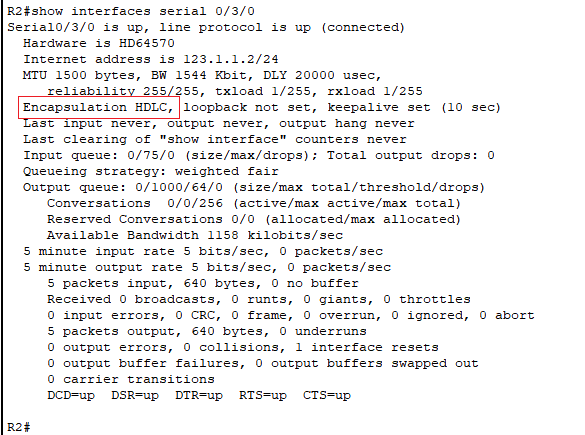

·查看 hdlc：
show interfaces serial 0/3/0


二、配置 ppp 封装：

1、配置 pap 封装：

（1）双向认证：
# R1：
username R1 password Skills39    //创建用户用以给对端进行认证（密码必须是password明文，否则对端无法认证）
interface s0/3/0
 shutdown
 encapsulation ppp    //直接封装不加下面的身份认证其实也能够建立
 ppp authencation pap    //身份认证方式为 pap
 ppp pap sent-username R2 password Skills39    //输入对端用户名
 no shutdown
 exit


# R2：
username R2 password Skills39    //创建用户用以给对端进行认证（密码必须是password明文，否则对端无法认证）
interface s0/3/0
 shutdown
 encapsulation ppp    //直接封装不加下面的身份认证其实也能够建立
 ppp authencation pap    //身份认证方式为 pap
 ppp pap sent-username R1 password Skills39    //输入对端用户名
 no shutdown
 exit

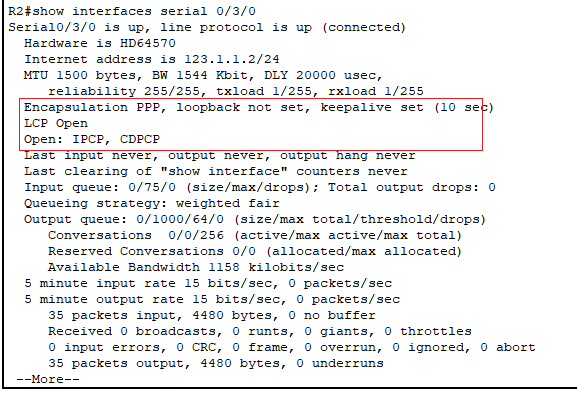

配置完成等等待大约1分钟即可：


（2）单向认证：
只在一端配置身份认证，这里只在R1上进行身份认证
# R1：
interface s0/3/0
 shutdown
 encapsulation ppp
 ppp authencation pap
 ppp pap sent-username R2 password Skills39    //输入对端用户名
 no shutdown
 exit

# R2：
username R2 password Skills39
interface s0/3/0
 shutdown
 encapsulation ppp
 ppp authencation pap
 no shutdown
 exit




2、配置 chap 封装：


（1）双向认证：
# R1：
username R1 password Skills39    //只能够使用明文创建用户，否则身份认证会失败
interface s0/3/0
 shutdown
 encapsulation ppp
 ppp authentication chap    //指定身份认证方式为 chap
 ppp chap hostname R2    //指定对端用户名
 ppp chap password Skills39    //指定对端用户密码
 no shutdown
 exit


# R2:
username R2 password Skills39    //只能够使用明文创建用户，否则身份认证会失败
interface s0/3/0
 shutdown
 encapsulation ppp
 ppp authentication chap    //指定身份认证方式为 chap
 ppp chap hostname R1    //指定对端用户名
 ppp chap password Skills39    //指定对端用户密码
 no shutdown
 exit

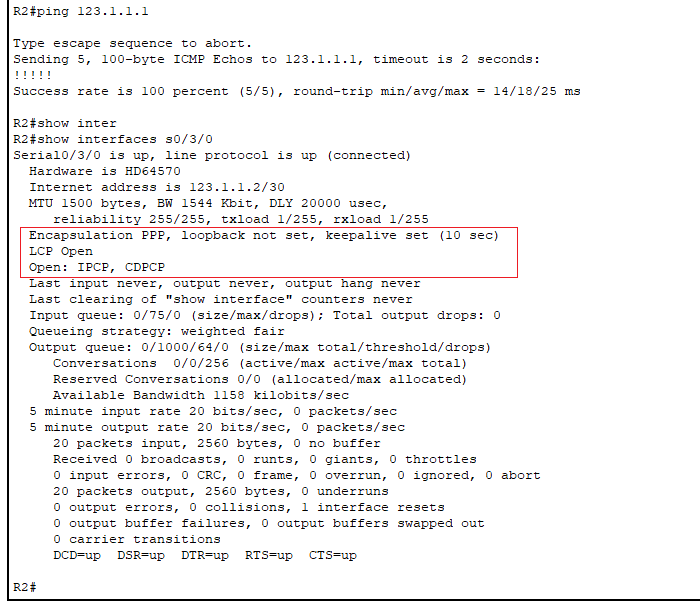

等待一分钟或以上


（2）单向认证：
# R1：
interface s0/3/0
 shutdown
 encapsulation ppp
 ppp authentication chap    //指定身份认证方式为 chap
 ppp chap hostname R2    //指定对端用户名
 ppp chap password Skills39    //指定对端用户密码
 no shutdown
 exit

# R2:
username R2 password Skills39    //只能够使用明文创建用户，否则身份认证会失败
interface s0/3/0
 shutdown
 encapsulation ppp
 ppp authentication chap    //指定身份认证方式为 chap
 no shutdown
 exit
