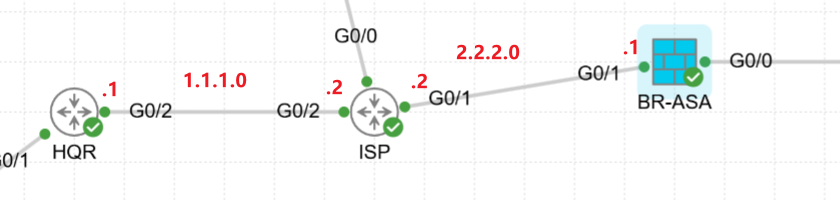

·拓扑：

在CML 2.9中 ASA默认用了AES 128，因此定义第二阶段协商是，建议要么都是AES 128，要么就是 AES 256

1、ISP 上配置 CA根证书颁发机构：

ntp master
ntp master 1

# 配置 根CA：
crypto key generate rsa modulus 4096 label ROOTCA

crypto pki trustpoint ROOTCA

 rsakeypair ROOTCA     // 关联证书私钥

crypto pki server ROOTCA

 grant auto

 hash sha256    //这里必须配置哈希，否则ASA证书无法生效

 lifetime ca-certificate 3650
 eku server-auth client-auth    //（可选）设置证书的使用类型

 no shutdown   // 关联好证书私钥后，再配置；

ip http server

2、ASA、路由器申请证书：

两边之间的时间误差不能够超过10秒

# ASA：
ntp server 8.8.8.8    //与CA同步时间
crypto key generate rsa label VPN modulus 2048    //ASA一定需要本地生成一个密钥，才能够进行申请

crypto ca trustpoint VPN

 enrollment protocol scep url http://8.8.8.8:80


 subject-name cn=2.2.2.1    //注意这里不能够写多个字段

 ip-address 2.2.2.1
 fqdn none
 revocation-check none
 keypair VPN    //关联刚刚生成的私钥

crypto ca authenticate VPN
crypto ca enroll VPN
# 输入密码
# 是否包含设备名 no
# 是否申请证书 yes

# HQ-R1：
ntp server 8.8.8.8
crypto key generate rsa label VPN modulus 2048

crypto pki trustpoint VPN

 enrollment url http://8.8.8.8


 ip-address 1.1.1.1

 subject-name cn=1.1.1.1
 fqdn none

 revocation-check none
 rsakeypair VPN    //关联刚刚生成的私钥

crypto pki authenticate VPN

crypto pki enroll VPN

4、ASA配置 IKEv2：

same-security-traffic permit inter-interface

same-security-traffic permit intra-interface

crypto ikev2 enable Outside
# 设置使用地址进行协商：
crypto isakmp identity address    //如果不配置，默认会使用 主机名+域名（FQDN）进行协商
# 配置一阶段加密：
crypto ikev2 policy 1

 encryption aes-256

 integrity sha256

 group 14
 prf sha256

# 配置 第二阶段加密：
crypto ipsec ikev2 ipsec-proposal PROPOSAL

 protocol esp encryption aes-256

 protocol esp integrity sha-256

# 配置 tunnel-group：
## tunnel-group 指定对端地址
tunnel-group 1.1.1.1 type ipsec-l2l
tunnel-group 1.1.1.1 ipsec-attributes


 peer-id-validate nocheck

 ikev2 remote-authentication certificate

 ikev2 local-authentication certificate VPN    //指定本地证书的 trustpoint 名称



# 设置 ipsec profile：
crypto ipsec profile PRO

 set ikev2 ipsec-proposal PROPOSAL

 set trustpoint VPN

#配置 tunnel 接口，并应用ipsec profile：
interface Tunnel0

 nameif Tunnel

 ip address 10.0.0.2 255.255.255.252

 tunnel source interface Outside

 tunnel destination 1.1.1.1

 tunnel mode ipsec ipv4
 tunnel protection ipsec profile PRO

5、路由器配置IKEv2：

# 配置第一阶段加密：
crypto ikev2 proposal PROPOSAL

 encryption aes-cbc-256

 integrity sha256

 group 14
 prf sha256

# 配置policy关联proposal：
crypto ikev2 policy POLICY
 proposal PROPOSAL

# 配置第二阶段加密（transform-set）
crypto ipsec transform-set IPSEC esp-aes 256 esp-sha256-hmac

 mode transport

# 配置 ikev2 profile（等同于ASA的tunnel-group）
crypto ikev2 profile PROFILE

 match identity remote any
 identity local address 1.1.1.1

 authentication remote rsa-sig

 authentication local rsa-sig

 pki trustpoint VPN

# 配置 ipsec profile：
crypto ipsec profile PRO

 set transform-set IPSEC

 set ikev2-profile PROFILE

# 关闭吊销列表（必须要敲，但是在DMVPN中就无需）：
no crypto ikev2 http-url cert

# 配置 tunnel 接口，并应用 ipsec profile：
interface Tunnel100

 ip address 10.0.0.1 255.255.255.252

 tunnel source GigabitEthernet0/2

 tunnel mode ipsec ipv4

 tunnel destination 2.2.2.1
 tunnel protection ipsec profile PRO

·注意：ASA tunnel 只能够建立 BGP 动态路由，或者使用静态路由，也可以建立OSPF路由（但是要将路由器mtu设置为与ASA防火墙一致，否则无法建立）

HQ：
router bgp 2024


 network 172.16.10.0 mask 255.255.255.0

 neighbor 10.0.0.2 remote-as 2025

ASA：
router bgp 2025


 address-family ipv4 unicast

  neighbor 10.0.0.1 remote-as 2024

  neighbor 10.0.0.1 activate

  network 172.16.1.0 mask 255.255.255.0
