IKEv2 + 证书 DMVPN.note

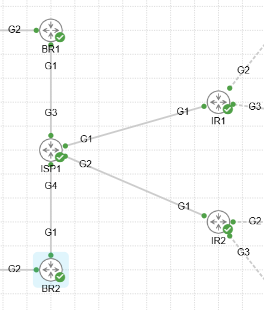

双 Hub环境：
# 使用 Loopback接口建立 Tunnel
IR1:
tunnel：10.255.255.1
Loopback: 1.1.1.1
IR2:
tunnel：10.255.255.2
Loopback: 1.1.1.2
BR1:
tunnel：10.255.255.3
Looback：1.1.1.3
BR2:
tunnel：10.255.255.4
Loopback：1.1.1.4一、配置 IKEv2 证书 DMVPN：
1、配置 证书：
（1）创建根证书颁发机构（推荐在ISP上创建）:
名称最好都一样（包括私钥名称也是一样）
# 需要先设置时间，否则CA无法启动：
ntp master
ntp master 1
# 启动http，否则ca无法生效：
ip http server
# 生成一个私钥：
crypto key generate rsa modulus 2048 label ca exportable //是否可以导出都不影响，exportable 属性是可选的
# 配置ca：
crypto pki server ca
grant auto //开启自动颁发证书
issuer-name cn=ca //任意名称，还能定义ou等（cn=ca,ou=OU ...）
no shutdown //启动ca
# 输入密码：Skill39!
# 查看CA是否启用：

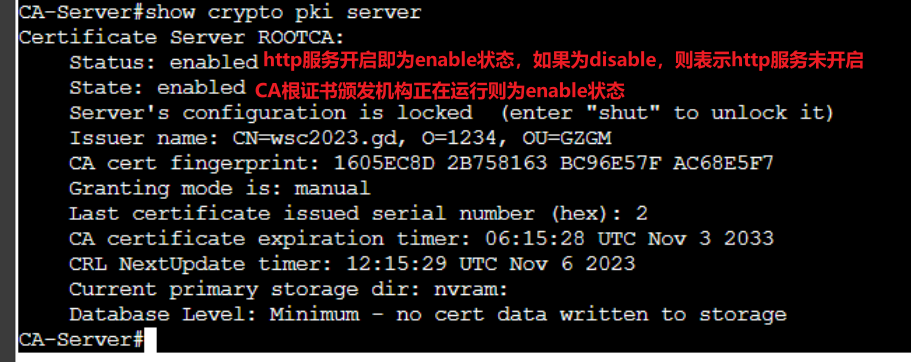

show crypto pki server
（2）VPN设备上申请证书：
名称最好都一样
# 配置信任点：
IR1(config)#crypto pki trustpoint DMVPN
IR1(ca-trustpoint)#enrollment url http://8.8.8.8 //CA的IP地址（注意前缀必须是：http:// 否则不会生效）
IR1(ca-trustpoint)#ip-address 1.1.1.1 //指定本端隧道源地址（必须匹配上，否则证书报错使用不了）
IR1(ca-trustpoint)#subject-name cn=IR1 //一遍写主机名（匹配不上也没关系，证书不会报错）
IR1(ca-trustpoint)#fqdn none
IR1(ca-trustpoint)#revocation-check none //关闭证书吊销列表检查
IR1(config)#crypto pki authenticate DMVPN //信任CA根证书
## 输入 yes //询问是否信任ca根证书
IR1(config)#crypto pki enroll DMVPN //向CA申请证书
## 输入密码：Skill39!（可以直接回车，使用空密码）
## 输入 no // 询问是否在Subject-Name中包含设备序列号
## 输入 yes // 询问是否向CA申请证书其它设备替换以下IP就可以直接复制了。
2、配置 IKEv2：
# IR1：
IR1(config-if)#crypto ikev2 proposal IKEv2
IR1(config-ikev2-proposal)# encryption 3des
IR1(config-ikev2-proposal)# integrity sha256
IR1(config-ikev2-proposal)# group 14
IR1(config-ikev2-proposal)# exit
IR1(config)#crypto ikev2 policy POLICY
IR1(config-ikev2-policy)#proposal IKEv2
IR1(config)#crypto ikev2 profile PROFILE
IR1(config-ikev2-profile)# match identity remote any
IR1(config-ikev2-profile)# identity local address 1.1.1.1 //本端地址这里必须要匹配上证书定义的ip-address字段，否则证书报错不可用
IR1(config-ikev2-profile)#authentication local rsa-sig //认证方式为证书
IR1(config-ikev2-profile)# authentication remote rsa-sig //认证方式为证书
IR1(config-ikev2-profile)# pki trustpoint DMVPN //关联证书
IR1(config)#crypto ipsec transform-set IPSEC esp-aes 256
IR1(cfg-crypto-trans)# mode transport
IR1(config)#crypto ipsec profile PRO
IR1(ipsec-profile)# set transform-set IPSEC //关联转换集
IR1(ipsec-profile)# set ikev2-profile PROFILE //关联IKEv2其它设备替换以下IP就可以直接复制了。
3、配置 DMVPN：
题目要求：设IR1为最高优先级，IR2为次优
# IR1：
interface Tunnel0
ip address 10.255.255.1 255.255.255.0
ip nhrp network-id 1
ip nhrp redirect //开启nhrp第三阶段（开启重定向）一定要配置，有时评分可能会检查（在中心路由器开启即可）
tunnel source Loopback0
tunnel mode gre multipoint
# IR2：
interface Tunnel0
ip address 10.255.255.2 255.255.255.0
ip nhrp network-id 1
ip nhrp nhs 10.255.255.1 nbma 1.1.1.1 multicast
ip nhrp redirect //开启nhrp第三阶段（开启重定向）一定要配置，有时评分可能会检查（在中心路由器开启即可）
tunnel source Loopback0
tunnel mode gre multipoint
# BR1：
interface Tunnel0
ip address 10.255.255.3 255.255.255.0
ip nhrp network-id 1
ip nhrp shortcut
ip nhrp nhs 10.255.255.1 nbma 1.1.1.1 multicast
ip nhrp nhs 10.255.255.2 nbma 1.1.1.2 multicast priority 100
tunnel source Loopback0
tunnel mode gre multipoint
# BR2：
interface Tunnel0
ip address 10.255.255.4 255.255.255.0
ip nhrp network-id 1
ip nhrp shortcut
ip nhrp nhs 10.255.255.1 nbma 1.1.1.1 multicast
ip nhrp nhs 10.255.255.2 nbma 1.1.1.2 multicast priority 100
tunnel source Loopback0
tunnel mode gre multipoint4、查看状态：

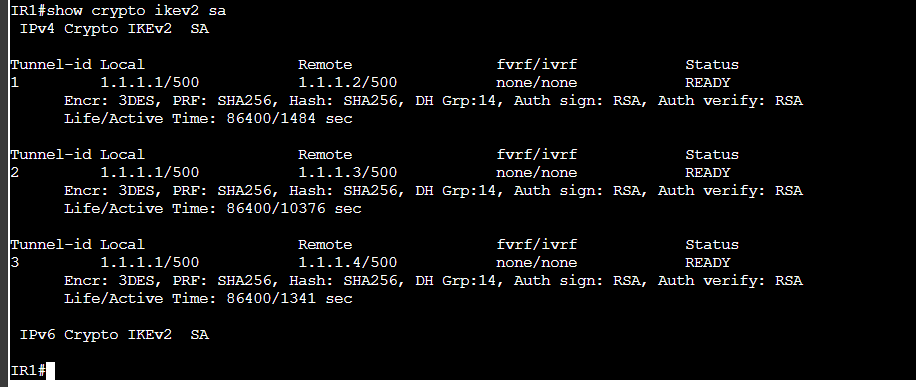

show crypto ikev2 sa

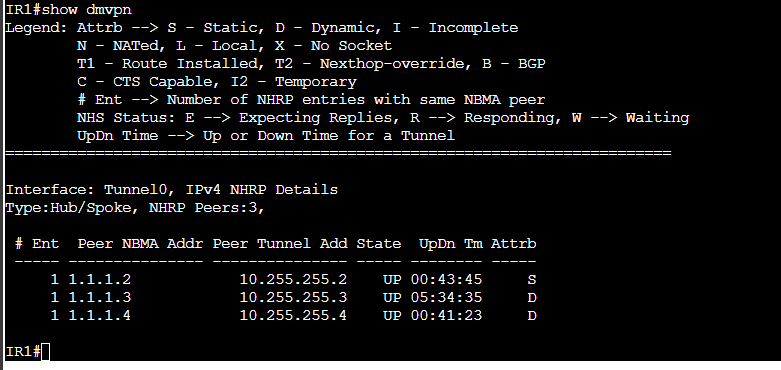

show dmvpn
show crypto ipsec sa count
