（使用预共享密钥）配置 IKEv2 加密.note
保证公网路由互通是最基础的，不赘述

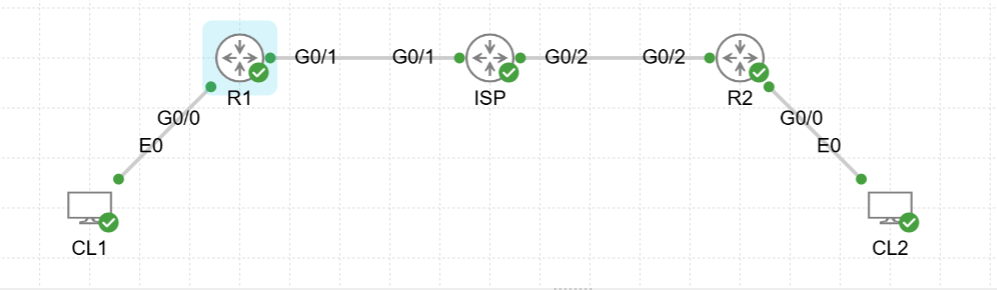

实验拓扑：
一、配置 IKEv2 加密算法：
1、配置 R1：
# 基础配置：
int g0/0 // 配置内网接口
no sh
ip add 192.168.1.254 255.255.255.0
exit
int g0/1 // 配置外网接口
no sh
ip add 1.1.1.1 255.255.255.0
exit
# 配置 IKEv2 第一阶段 proposal：
R1(config)#crypto ikev2 proposal IKEv2
## 算法根据题目要求来就行
R1(config-ikev2-proposal)#encryption aes-cbc-128
R1(config-ikev2-proposal)#integrity sha256 sha384
R1(config-ikev2-proposal)#group 14
R1(config-ikev2-proposal)#exit
# 配置 policy 匹配 proposal：
R1(config)#crypto ikev2 policy POLICY
R1(config-ikev2-policy)#proposal IKEv2
R1(config-ikev2-policy)#exit
# 配置预共享密钥
R1(config)#crypto ikev2 keyring KEY
R1(config-ikev2-keyring)#peer PEER
R1(config-ikev2-keyring-peer)#address 0.0.0.0 // 如果是点对点VPN，就写指定对端公网IP（如果是DMVPN，就写0.0.0.0）
R1(config-ikev2-keyring-peer)#pre-shared-key local Skills39 //指定本地的预共享密钥
R1(config-ikev2-keyring-peer)#pre-shared-key remote Skills39 //指定对端的预共享密钥
R1(config-ikev2-keyring-peer)#exit
# 配置 IKEv2 profile（不是给 tunnel接口 关联的那个profile）
R1(config)#crypto ikev2 profile PROFILE
R1(config-ikev2-profile)#match identity remote address 2.2.2.1 //指定对端公网IP地址
# 或：match identity remote any
R1(config-ikev2-profile)#identity local address 1.1.1.1 //指定本地公网IP地址
# 或：identity local address 0.0.0.0
R1(config-ikev2-profile)#authentication local pre-share //设置本地使用预共享密钥认证
R1(config-ikev2-profile)#authentication remote pre-share //指定对端使用预共享密钥认证
R1(config-ikev2-profile)#keyring local KEY //关联前面创建的KEY
R1(config-ikev2-profile)#exit
# 配置 ipsec 转换集：
R1(config)#crypto ipsec transform-set IPSEC esp-aes 256
R1(cfg-crypto-trans)#mode transport //如果是 GRE-over-IPSec、ASA-ipsec-tunnel 就需要指定这个模式
R1(cfg-crypto-trans)#exit
## mode tunnel 模式只有在 最基础的IPSec VPN中才需要使用到
# 配置 profile 关联 转换集、IKEv2：
R1(config)#crypto ipsec profile PRO
R1(ipsec-profile)#set transform-set IPSEC
R1(ipsec-profile)#set ikev2-profile PROFILE
# 配置 Tunnel 接口：
## tunnel 接口的配置主要根据你配置的VPN类型来决定
int tunn 0
tunnel protection ipsec profile PRO
## 这里演示的是 GRE-over-IPSec的配置
ip address 10.0.0.1 255.255.255.0
tunnel source g0/1
tunnel destination 2.2.2.1
tunnel mode ipsec ipv42、配置 R2：
# 基础配置：
int g0/0 // 配置内网接口
no sh
ip add 172.16.1.254 255.255.255.0
exit
int g0/2 // 配置外网接口
no sh
ip add 2.2.2.1 255.255.255.0
exit
R2(config)#crypto ikev2 proposal IKEv2
R2(config-ikev2-proposal)#encryption aes-cbc-128
R2(config-ikev2-proposal)#integrity sha256 sha384
R2(config-ikev2-proposal)#group 14
R2(config)#crypto ikev2 policy POLICY
R2(config-ikev2-policy)#proposal IKEv2
R2(config)#crypto ikev2 keyring KEY
R2(config-ikev2-keyring)#peer PEER
R2(config-ikev2-keyring-peer)#address 0.0.0.0
R2(config-ikev2-keyring-peer)#pre-shared-key local Skills39
R2(config-ikev2-keyring-peer)#pre-shared-key remote Skills39
R2(config)#crypto ikev2 profile PROFILE
R2(config-ikev2-profile)#match identity remote address 1.1.1.1
R2(config-ikev2-profile)#identity local address 2.2.2.1
R2(config-ikev2-profile)#authentication local pre-share
R2(config-ikev2-profile)#authentication remote pre-share
R2(config-ikev2-profile)#keyring local KEY
R2(config)#crypto ipsec transform-set IPSEC esp-aes 256
R2(cfg-crypto-trans)#mode transport
R2(config)#crypto ipsec profile PRO
R2(ipsec-profile)#set transform-set IPSEC
R2(ipsec-profile)#set ikev2-profile PROFILE
int tunn 0
tunnel protection ipsec profile PRO
ip address 10.0.0.2 255.255.255.0
tunnel source g0/2
tunnel destionation 1.1.1.1

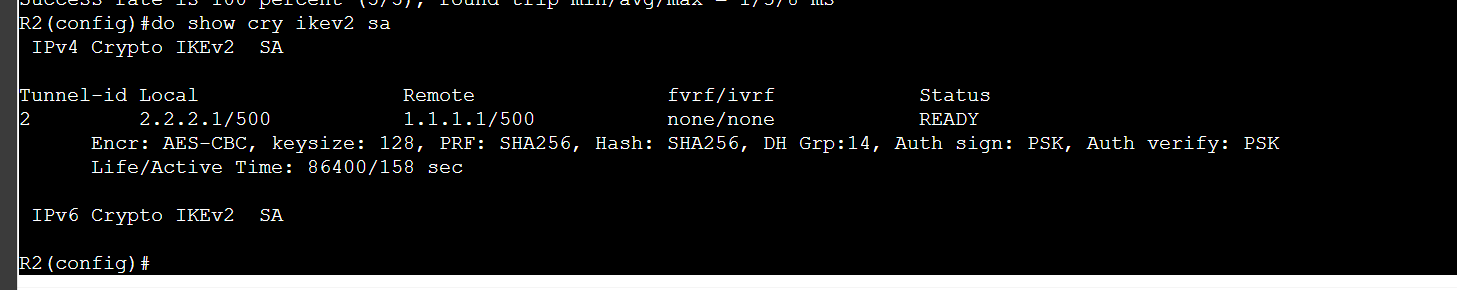

tunel mode ipsec ipv4·查看 IKEv2 sa 建立状况：
show crypto ikev2 sa
show crypto ipsec sa count
