无状态NAT64：

在无状态NAT64中，不会保留会话状态，每个IPv6客户端，都需要分配一个IPv4地址，只适用于，有少量IPv6客户端访问的场景

IPv6 - IPv4 1:1 转换


有状态NAT64：

将IPv6地址转换为单个IPv4地址，但是会其分配不同的接口，与IPv4的PAT(NAPT)类似

对每个转换过的IP地址，都会在转换表中有着其和IPv4地址端口的映射关系，当流量回来时，会将其再转换为IPv6地址


（NAT64设备肯定是双栈设备）

转换过程：
将要去往的 IPv4地址转换为 16进制，并在它的前面加上 NAT64前缀，通过路由去到NAT64设备上，在此之前，需要在NAT64设备上配置ACL或者前缀列表，当它匹配上了该NAT64前缀后，会对其进行转换操作，将其从IPv6转换为IPv4

# Linux 命令
route -A inet6
route -A inet6 add default gw 2001:abcd:2000::ffff
ping -I eth0 fe80::ffff    //ping link-local地址

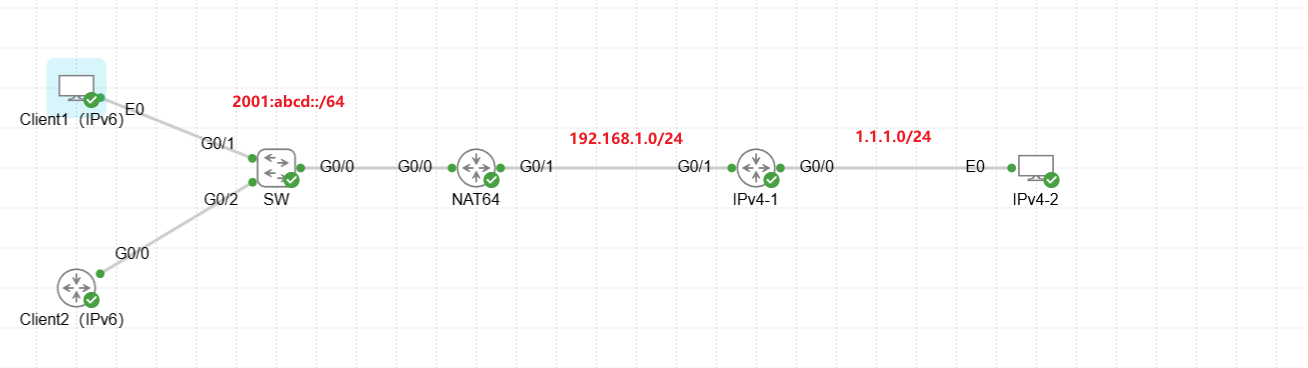

·拓扑图：

使用 nat64 prefix stateless 定义前缀的都是无状态化转换

使用 nat64 prefix stateful 定义前缀的都是有状态化转换

一、有状态 NAT64 配置：

·要求：

# 访问IPv6地址以达到访问内网IPv4的效果
外部IPv6需要有去往nat64 prefix的路由
需要配置ipv6 acl 匹配允许进行nat64转换的ipv6路由（可以是any any）
内网被转换主机需要有路由回到nat64设备（一般都是默认路由）；如果没有默认路由，就需要有去往nat64定义的ipv4 pool地址段的路由
接口需要开启nat64 enable

1、 NAT64设备配置：


ipv6 un

int g0/0
no sh
ipv6 address 2001:abcd::ffff/64
ipv6 address FE80::FFFF link-local
nat64 enable

int g0/1
no sh
ip address 192.168.1.1    //注意，NAT64是无法ping通本地接口的这个IPv4地址的，只能够ping通其它的
nat64 enable
exit

ipv6 access-list NAT64
permit ipv6 2001:abcd::/64 any    /匹配能够通过nat64的IP地址（可以定义permit ipv6 any any）

nat64 prefix stateful 6666:6666::/96    // 96位是固定的NAT64长度，保留32位，刚好能够嵌入一个IPv4地址
nat64 v4 pool NAT64 100.1.1.1 100.1.1.1
nat64 v6v4 list NAT64 pool NAT64 overload

2、IPv4网络指定路由通向 NAT64：

ip route 100.1.1.1 255.255.255.255 192.168.1.1    //配置一条NAT64的回程路由，否则路由不可达（有默认路由就不用）

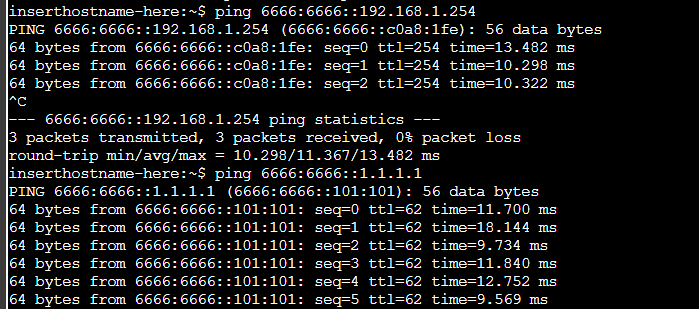

3、IPv6客户端访问：

4、查看NAT64转换表：

# 查看转换表：
show nat64 translation

二、有状态 NAT46 配置：

·要求：

# # 访问IPv4地址以达到访问内网IPv6的效果（静态一对一）
外部IPv4需要有去往nat64 的ipv4静态映射地址的路由
内网被转换主机需要有路由回到nat64设备（一般都是默认路由）
接口需要开启nat64 enable

# 无状态NAT64
接口配置同上

## 注意：这里的NAT46也是无法通过NAT46访问 NAT46设备的 IPv6接口
nat64 prefix stateful 6666:6666::/96    //用不到这个前缀，随意指定一个，让NAT64不报错
nat64 v6v4 static 2001:abcd::123 123.1.1.123    //将 2001:abcd::1 静态转换为 123.1.1.1
# 有多个IP就指定多条
nat64 v6v4 static 2001:abcd::5054:ff:fe0c:ee92 123.1.1.2

# 或者映射单个端口：

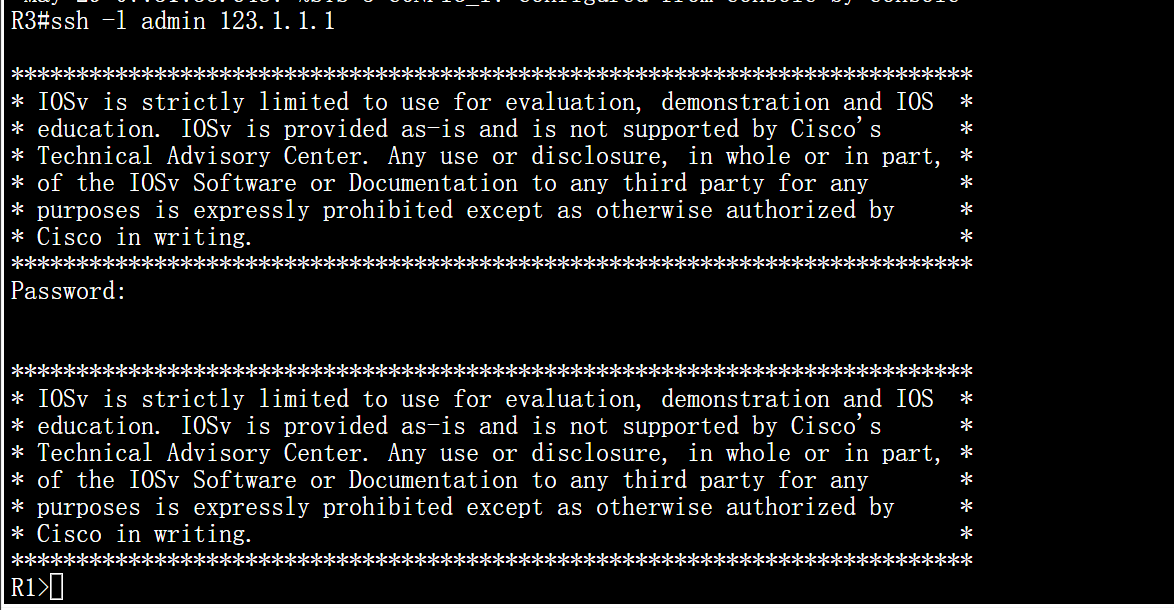

nat64 v6v4 static tcp 2001:abcd::1 22 123.1.1.1 22

# IPv4 设备需要指定静态映射的地址路由到 NAT64设备上：
ip route 123.1.1.0 255.255.255.0 192.168.1.1

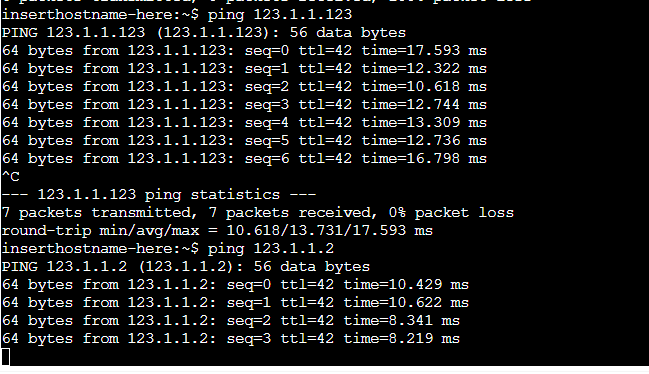

·IPv4客户端访问：

三、NAT64 和 NAT46 可以结合：

# 配置NAT64：
ipv6 un

int g0/0
no sh
ipv6 address 2001:abcd::ffff/64
ipv6 address FE80::FFFF link-local
nat64 enable

int g0/1
no sh
ip address 192.168.1.1    //注意，NAT64是无法ping通本地接口的这个IPv4地址的，只能够ping通其它的
nat64 enable
exit

ipv6 access-list NAT64
permit ipv6 2001:abcd::/64 any

nat64 prefix stateful 6666:6666::/96    // 96位是固定的NAT64长度，保留32位，刚好能够嵌入一个IPv4地址
nat64 v4 pool NAT64 100.1.1.1 100.1.1.1
nat64 v6v4 list NAT64 pool NAT64 overload

# 再配置 NAT46
nat64 v6v4 static 2001:abcd::123 123.1.1.123

客户端测试：

# NAT64 设备上查看状态：
show nat64 translation
show nat64 statistics
