考核前的笔记：

C模块

一、交换网络：

1、配置 vlan 信息存储在 Flash: 中：

vtp file [名称]
vtp file vlandb.dat

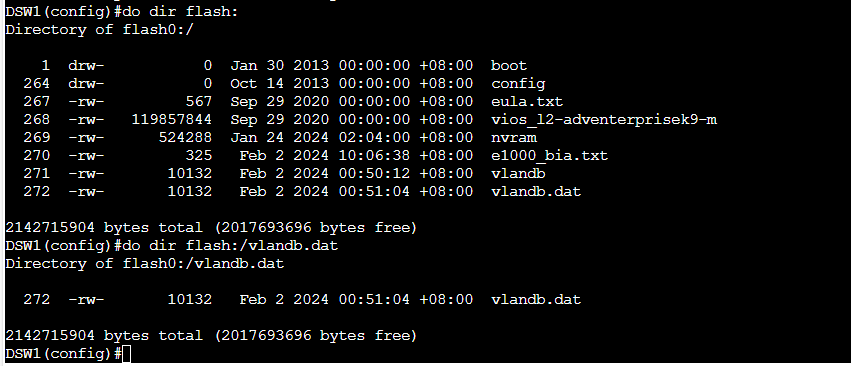

# 查看：
do dir flash:
do dir flash:/vlandb.dat

2、启用二层隔离（在交换机接口上）：

interface G1/1
switchport protected

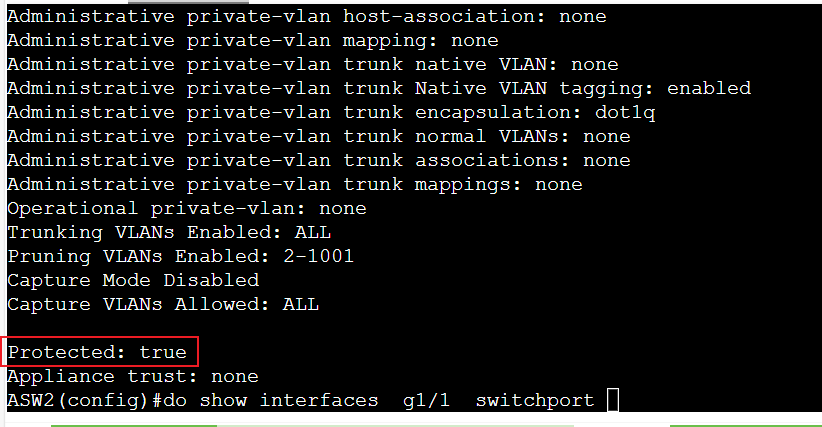

· 查看：

do show interfaces  g1/1  switchport

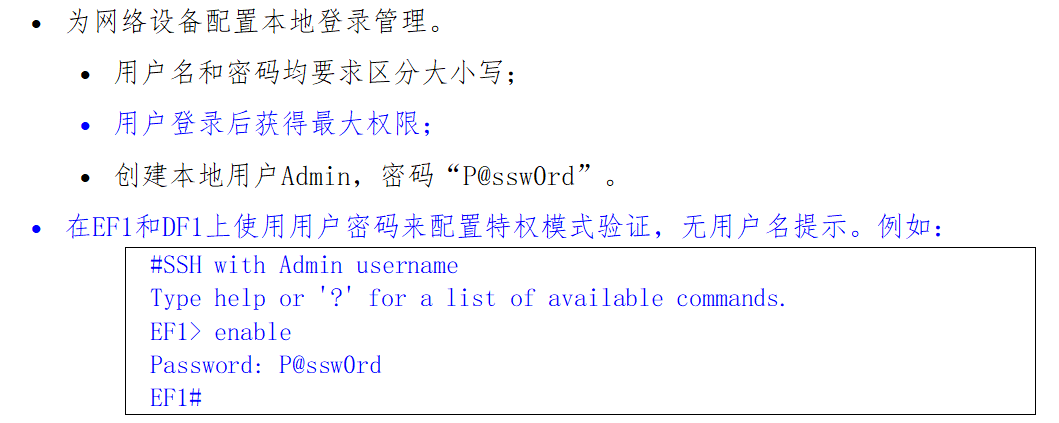

3、用户身份验证（使用 aaa）：

（1）路由器、交换机：

aaa new-model    //启用 aaa
aaa authentication login default local-case     //使用 本地数据库进行 身份验证，并严格区分大小写（区分用户名大小写）
lin con 0
login authentication default     //在 console 启用 aaa 身份验证
exit

（2）防火墙：

aaa authentication enable console LOCAL

4、链路聚合：

二、ssh：

1、ASA 防火墙 SSH 连接：

crypto key generate rsa label ssh.key modulus 2048     //生成密钥
username Admin password Skills39! privilege 15    //创建一个用户
aaa authentication ssh console ssh console LOCAL    //设置 ssh 使用本地用户数据库
ssh 0.0.0.0 0.0.0.0 INSIDE     //在接口启用 ssh（输入要允许ssh访问该接口的网段）
# ssh [允许指定网段访问] [网段掩码] [接口区域号]

（未配置成功，防火墙ssh已经激活，端口起来了，但是Linux的ssh与其的密钥协议对不上，因为密钥协议所以连接失败）

三、（BGP路由控制）路由网络：

1、BGP 路由控制（修改weight值）:

· 题目：

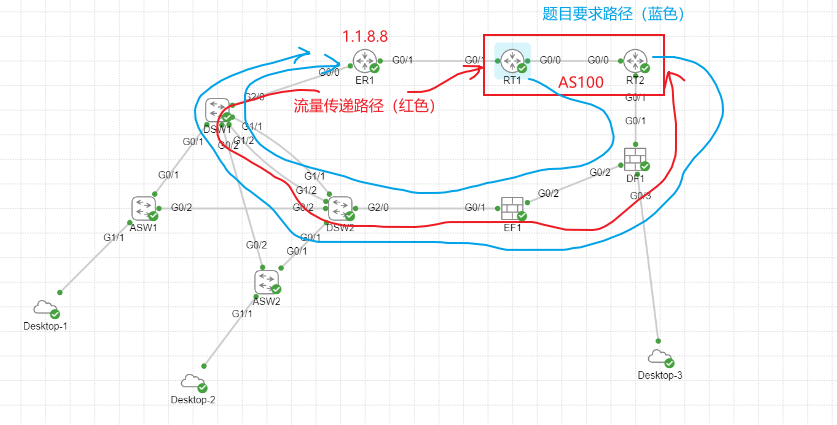

· 拓扑:

在 AS100（RT1、RT2）上使用 ACL 抓取 1.1.8.8 这条流量，然后使用route-map 修改其 weight值（weight值越大越优先），然后将该 route-map 应用在 BGP的 AS100的 in 方向，neighbor邻居为EF1（neighbor 133.99.80.6 route-map A in）

我们有两个邻居：1.1.1.2、29.77.156.6。我们想让 1.1.1.2 成为最优的路径，让 29.77.156.6 成为备份路径，那么我们就修改 1.1.1.2 的weight值，将1.1.1.2的weight值调大，将 29.77.156.6 的weight值调小

· BGP 选路比较原则：

1、最先比较weight值（weight值越大，越优先）[可以使用route-map修改]
2、weight值相同，则比较 LOCAL_PREF 值（值越大越优先）[可以使用route-map修改]
3、看该路由是否是由本地发起的（如果是由本地发起的[下一跳为0.0.0.0的路由]，那么则本地为最优先）
4、最少的AS_PATH [可以使用route-map调整(只能添加不能减少，但是可以给as_path 少的路由添加几个as_path，使要修改的两条路由as_path 数量相同即可)]
5、最优先的Orighn类型(优先：IGP>EGP>Incomplete) [可以使用route-map修改类型为：IGP 或 Incomplete]
6、最低的metric值
....

· 配置：

1、造假一条BGP路由：

# 因为我 EF1 没有从 ER1 上获取到 1.1.8.8 的路由条目（而考核时我时间又不太充足了，那么我就造假一条BGP路由条目）
## 前提：EF1 和 AS100(RT2) 建立起了邻居，且RT2能够获取到 EF1 通告的路由
EF1(config)# route INSIDE 1.1.8.8 255.255.255.255 172.16.31.6     //使用静态路由，让IGP路由表中有 1.1.8.8 的路由（因为是造假的路由，所以下一跳是无所谓的）
EF1(config)# router bgp 65002
EF1(config-router)# address-family ipv4 unicast
EF1(config-router-af)# network 1.1.8.8 mask 255.255.255.255     //将该路由通告出去

此时 RT2就获取到了由 EF1 通告过来的 1.1.8.8 的路由了：

2、配置BGP路由控制：

# 首先，因为路由条目是从 eBGP 传入 iBGP的（[1.1.8.8]]RT1从ER1获取条目传给RT2，RT2从EF1获取条目传给RT1）因此需要配置：next-hop-self
RT1(config-router)#neighbor 1.1.1.2 next-hop-self
RT2(config-router)#neighbor 1.1.1.1 next-hop-self

# 配置 route-map + ACL（匹配1.1.8.8这条路由，并将其weight值修改【因为此时的默认的weight值都为0，因此我们就可以将备份链路的weight值不变（默认为0），而我们想要配置为最优先的链路的metric值则调大】）
RT1(config)#access-list 1 permit 1.1.8.8    //使用ACL进行匹配流量

RT1(config)#route-map BGP1 permit 10    //配置route-map
RT1(config-route-map)#match ip address 1    //引用刚刚创建的ACL
RT1(config-route-map)#set weight 100    //将其weight值调大

RT1(config)#router bgp 100    //进入BGP中应用这条route-map
（我们有两个邻居：1.1.1.2、29.77.156.6。我们想让 1.1.1.2 成为最优的路径，让 29.77.156.6 成为备份路径，那么我们就不修改 29.77.156.6 的weight值，我们将 1.1.1.2 的weight值调大）
RT1(config-router)#neighbor 1.1.1.2 route-map BGP1 in    //在 in 方向应用这条route-map
（因为我们是要控制自己的路由，in方向更改自己的路由，out方向更改别人设备的路由）
# 修改路由条目需要时间，可以稍微等待1-2分钟

· 配置成功，此时我们对比一下：

修改weight前：

修改weight后：

关于 RT2 的配置这里就省略，与上面的 RT1 一样，也是修改 weight 值，将 1.1.1.1(RT1)邻居的weight值不变，将邻居 133.99.80.6(EF1)的 weight 值调大即可

· 问题：

但是我此时发现一个问题（不知是环境的因素还是本身的原因），我们的路由控制做成功了，但是，修改路由的weight值后，RT1却直接不将该路由推送给RT2了，而RT2这里没有接收到来自 RT1 的通往 1.1.8.8 的路由，因此此时对于 RT2 来说，通往 1.1.8.8 就只剩下一条路径（EF1）了：

此时确实符合题目要求的“对于1.1.8.8的路由，优先通过133.99.80.6”，但是RT2 却不再存在两条路径，此时只存在一条路径了，我们将 RT1上修改weight值的操作 no 掉看看：

此时两条路径就出现了，这是不完美的效果，那么我开始尝试修改其 LOCAL_PREF 值或 metric 值：

1、修改 LOCAL_PREF 值（越大越优先）：

RT1(config-router)#neighbor 1.1.1.2 next-hop-self
RT2(config-router)#neighbor 1.1.1.1 next-hop-self

# 使用ACL抓取流量
RT1(config)#access-list 1 permit 1.1.8.8

# 配置 route-map 修改 LOCAL_PREF值
RT1(config)#route-map BGP1 permit 10
RT1(config-route-map)#match ip address 1
RT1(config-route-map)#set local-preference 100    //设置local值为100
RT1(config-route-map)#set weight 0    //设置weight值为0（保证其不被weight值影响）

RT1(config)#route-map BGP2 permit 10
RT1(config-route-map)#match ip address 1
RT1(config-route-map)#set local-preference 0    //设置local值为0
RT1(config-route-map)#set weight 0    //设置weight值为0（保证其不被weight值影响）
（route-map的配置 目前来看，BGP1 更优先于 BGP2，而我们的两条路径：1.1.1.2，29.77.156.6。1.1.1.2应该引入BGP1，成为最优的路径，29.77.156.6引入BGP2，成为备份链路）

# 在 BGP中引入该 route-map：
RT1(config-router)#neighbor 1.1.1.2 route-map BGP1 in
RT1(config-router)#neighbor 29.77.156.6 route-map BGP2 in

· 配置成功，此时我们再查看一下：

修改 LOCAL_PREF 之前：

默认都是100，这里因为都是100，所以省略了

修改 LOCAL_PREF 之后：

这时我们再在 RT2 上查看，观察路由条目是否有正常传递：

这里和上面一样，能达成路由控制的效果，却还是只有一条路径

2、修改 metric 进行尝试（metric越小越优先）：

RT1(config-router)#neighbor 1.1.1.2 next-hop-self
RT2(config-router)#neighbor 1.1.1.1 next-hop-self

# 使用ACL抓取流量：
RT1(config)#access-list 1 permit 1.1.8.8

# 配置 route-map：
RT1(config)#route-map BGP1 permit 10
RT1(config-route-map)#match ip address 1
# 设置weight值、local值、origin类型为相同的，使它们不会影响到路径选择
RT1(config-route-map)#set weight 0
RT1(config-route-map)#set local-preference 100
RT1(config-route-map)#set origin igp
# 设置 metric值：
RT1(config-route-map)#set metric 0

RT1(config)#route-map BGP2 permit 10
RT1(config-route-map)#match ip address 1
# 设置weight值、local值、origin类型为相同的，使它们不会影响到路径选择
RT1(config-route-map)#set weight 0
RT1(config-route-map)#set local-preference 100
RT1(config-route-map)#set origin igp
# 设置 metric值：
RT1(config-route-map)#set metric 10

# 在 BGP 中引入 route-map：
RT1(config-router)#neighbor 1.1.1.2 route-map BGP1 in
RT1(config-router)#neighbor 29.77.156.6 route-map BGP2 in

四、Ansible：

这次考核时ansible做的并不理想，因为当时没有掌握Ansible内容的输出的同时保证可读性，使得输出全被输出成一行

我这次复盘时偶然发现，使用 shell模块，直接使用 echo 可以将其全部输出到指定的文件中

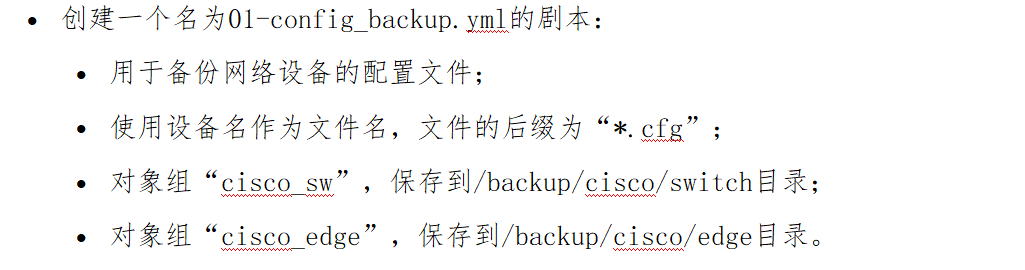

1、剧本一：

---
- name: Get switch Config
  hosts: cisco_sw
  gather_facts: False

  tasks:
    # 使用 ios_command 模块获取 配置文件
    - name: Get switch Config
      ios_command:
        commands: show running-config
      register: output

    # 用于查看 output 的内容（output本身的内容比较杂乱，可以使用到 .stdout_lines 将 output 的内容每一行都输出成一个列表，如：var: output.stdout_lines[这里没有使用是因为发现下面可以不适用它]）
    - name: check output
      debug:
        var: output

    # 将 output 的内容出书到指定的文件中
    - name: Export output to file
      shell: "echo {{ output }} > /backup/cisco/switch/{{ inventory_hostname }}.cfg"


- name: Get firewall Config
  hosts: cisco_edge
  gather_facts: False

  tasks:
    - name: Get firewall Config
      ios_command:
        commands: show running-config
      register: output

    - name: Export output to file
      shell: "echo {{ output }} > /backup/cisco/edge/{{ inventory_hostname }}.cfg"

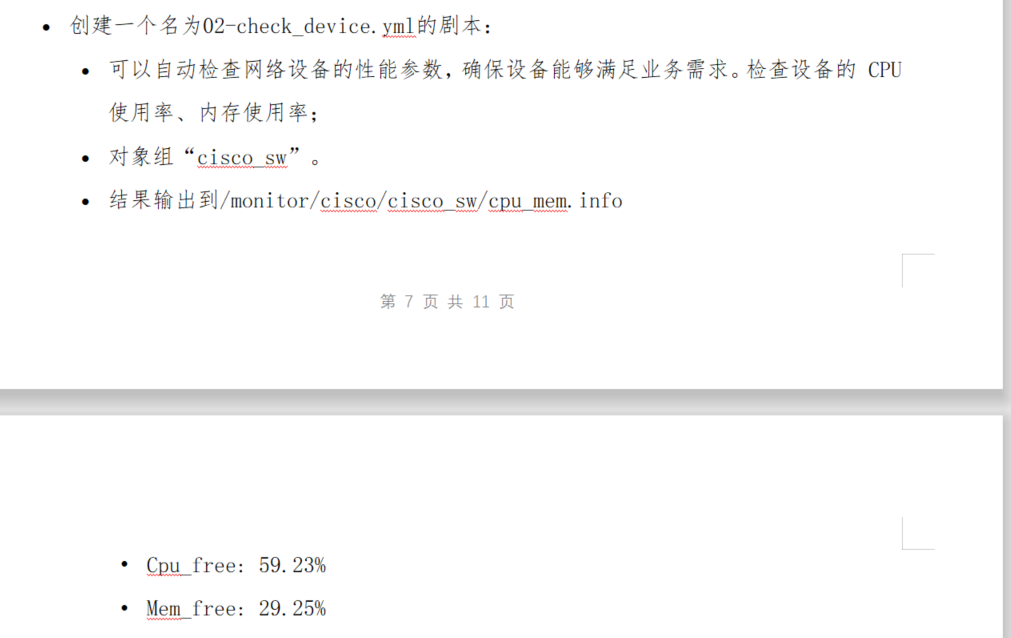

2、剧本二：

· 使用 set_fact 模块能够生成一个新的变量，或对旧的变量进行修改（转换为字符串、分割字符串为列表等操作）

· 使用 shell 模块直接 echo ，能够将变量的内容完整的输出到指定的文件中

---
- name: Check Device
  hosts: cisco_sw
  gather_facts: False

  tasks:
# 获取 CPU 的使用情况（并在命令行先进行一次过滤，尽可能过滤掉无关内容）
    - name: Check CPU
      ios_command:
        commands: show processes cpu | include CPU utilization
      register: cpu

    # 将输出的变量转换为字符串，并使用字符串方法 split() 进行分割成列表，每隔一个空格，就分割成一个列表
    - name: read CPU
      set_fact:
        cpu1: "{{ cpu | string | split(' ') }}"

    # 使用列表下标进行截取，截取列表下标为[8]的内容（它是我们需要的CPU使用率），而此时其中还有一些其他我们不需要的杂乱内容，因此需要再进行过滤，以'/'进行分割
    - name: set fact1
      set_fact:
        cpu2: "{{ cpu1[8] | split('/') }}"

    # 使用列表下标进行截取，截取列表下标为[0]的内容，再进行过滤，以'%'进行分割
    - name: set fact2
      set_fact:
        cpu3: "{{ cpu2[0] | split('%') }}"

    # 此时我们已经将我们想要的数据成功过滤出来了，接下来将它转换成整数（题目要的是空闲的CPU的数据，我们现在过滤出来的是CPU的使用率）
    - name: set fact3
      set_fact:
        cpu4: "{{ 100 | int - cpu3[0] | int  }}"

    # 用于给 内存使用率作为输出（没有真正成功获取，这里是家的内存使用率）
    - name: set fact4
      set_fact:
        cpu5: "{{ cpu3[0] | int - 4 | int }}"

    # 这时我们只需要将变量按照题目要求输出即可
    - name: shell
      # 这条是为了让剧本能够多次执行（清空里面文件的内容，因为后面使用的都是重定向符的追加）
      shell: echo > /monitor/cisco/cisco_sw/cpu_mem.info

    - name: Export CPU_Free
      shell: "echo '{{ inventory_hostname }} Cpu_free: {{ cpu4 }}%' >> /monitor/cisco/cisco_sw/cpu_mem.info"


# 因为没有找到哪条命令能够将内存使用率以百分比的形式输出，这里就使用上面过滤出的内容，伪装成 内存使用率
    - name: Export Memory Free
      raw: "echo '{{ inventory_hostname }} Mem_free: {{ cpu5 }}%' >> /monitor/cisco/cisco_sw/cpu_mem.info"

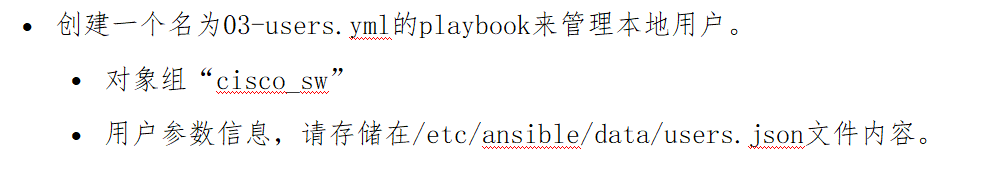

3、剧本三：

· 附件：

这一题考察的是读取文件的内容

可以使用 include_vars 模块进行读取

虽然下面这个不是上面的剧本，但是作用类似：

---
- name: read
  # hosts: LEAF-SW-03,LEAF-SW-04,SPINE-SW-01
  hosts: all:!LEAF-SW-01:!LEAF-SW-02
  # hosts为“all”，但是排除“LEAF-SW-01” 和 “LEAF-SW-02”
  gather_facts: False

  tasks:
    - name:
      include_vars:
        file: /etc/ansible/data/interfaces_info.yml
        name: yaml

    - name: Set fact
      # 先使用 with_dict 遍历字典，再使用set_fact注册变量，将结果保存至“fact”中
      ## 这里使用的 set_fact 是关键
      set_fact:
        fact: "{{ item.value }}"
      with_dict: "{{ yaml }}"
      when: item.key == inventory_hostname


    - name: Enable Switch Interface
      ios_config:
        lines:
          - no shutdown
          - no switchport
        parents: "interface {{ item.name }}"
      when:
      # 使用 when 排除“Loopback”接口 and “inventory_hostname”必须等同于指定的交换机
        - item.name != "Loopback0"
        - inventory_hostname == "LEAF-SW-03" or inventory_hostname == "LEAF-SW-04" or inventory_hostname == "SPINE-SW-01" or inventory_hostname == "SPINE-SW-02"
      with_items:
      # 使用 with_items 遍历列表，然后进行操作
        - "{{ fact.interface }}"

    - name: Config other Interfaces
      # 再配置IP地址
      ios_config:
        lines:
          - no shutdown
          - "description {{ item.description }}"
          - "ip address {{ item.ipv4.address }} {{ item.ipv4.subnet_mask }}"
        parents: "interface {{ item.name }}"
      when: '"ipv4" in item'
      # 当遍历的变量中存在"IPv4"时，才运行该剧本
      with_items:
        - "{{ fact.interface }}"

    - name: Config SPINE Vlan
      # 进行创建 vlan
      ios_config:
        lines:
          - no shutdown
          - "description {{ item.description }}"
          - switchport mode access
          - "switchport access vlan {{ item.vlan }}"
        parents: "interface {{ item.name }}"
        before:
        # 在 所有操作之前，先将接口恢复至默认，并且创建 vlan
          - "default interface {{ item.name }}"
          - "vlan {{ item.vlan }}"
      when: "'vlan' in item"
      # 当遍历的变量中存在"vlan"时，才运行该剧本
      with_items:
        - "{{ fact.interface }}"
