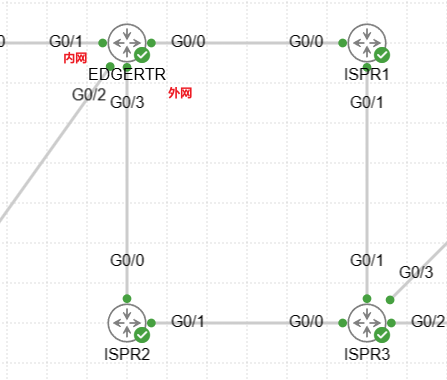

·类似这种拓扑：

G0/0 和 G0/3 都是外网接口

一、双出口NAT：

首先保证路由能通

这个配置不止双出口，多少个出口都行，只要路由能切换过去

1、配置 ACL 匹配内网网段：

ip access-list extended NAT
 permit ip 3.3.3.0 0.0.0.255 any

2、配置两个route-map匹配内网网段，并分别匹配出接口：

# 配置 route-map 1匹配接口1：
route-map NAT1
 match ip address NAT
 match interface G1

# 配置 route-map 2匹配接口2：
route-map NAT2
 match ip address NAT
 match interface G2

3、配置两条NAT：

ip nat inside source route-map NAT1 interface GigabitEthernet1 overload
ip nat inside source route-map NAT2 interface GigabitEthernet2 overload

此时客户端流量随便走哪边就都能进行NAT了

二、配置 NAT（旧配置）：

1、先配置两条出口默认路由：

将两条出口默认路由配置为浮动路由或者等价负载均衡路由（具体要配置哪个根据题目需要或者个人需求）

# 浮动路由：
EDGERTR(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.2 1

EDGERTR(config)#ip route 0.0.0.0 0.0.0.0 2.2.2.2 10

# 等价负载均衡路由：
EDGERTR(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.2 1

EDGERTR(config)#ip route 0.0.0.0 0.0.0.0 2.2.2.2 1

这里使用的是等价负载均衡路由（浮动路由还没测试）

2、配置策略路由、sla：

# 先配置 sla监测：
ip sla 1

 icmp-echo 1.1.1.2 source-interface GigabitEthernet0/0    //监测 1.1.1.2 的对端地址，使用Gig0/0为源地址

 frequency 5    //监测间隔为 5秒

ip sla schedule 1 life forever start-time now    //启用sla1

ip sla 2

 icmp-echo 2.2.2.2 source-interface GigabitEthernet0/3

 frequency 5

ip sla schedule 2 life forever start-time now

# 配置 track关联sla：
track 1 ip sla 1 reachability

track 2 ip sla 2 reachability

# 配置 ACL，匹配内网流量：
ip access-list extended NAT
 deny ip 192.168.1.0 0.0.0.255 172.16.1.0 0.0.0.255    // 这条是拒绝VPN流量（如果配置了VPN就需要，如果不拒绝就会将去往VPN的流量也NAT，导致VPN内网无法通信）

 permit ip 192.168.1.0 0.0.0.255 any

# 配置 路由策略：
route-map POLICY

 match ip address NAT

 set ip next-hop verify-availability 1.1.1.2 1 track 1    //匹配内网地址，设置下一跳为 1.1.1.2，设置优先级为1，应用track 1，当track 1状态为 up时应用该策略，当为 down时则不应用（优先启用这条，因为优先级为 1）

 set ip next-hop verify-availability 2.2.2.2 2 track 2    //匹配内网地址，设置下一跳为 2.2.2.2，设置优先级为2，应用track 2，当track 2状态为 up时应用该策略，当为 down时则不应用
## 如果想要优先走 G0/3 进行NAT转换，那么就将 2.2.2.2 那条的优先级设置为1，将 1.1.1.1 的优先级设置为 2

# 在内网接口应用路由策略：
int g0/2
 ip policy route-map POLICY
## 如果有多个内网接口：
int g0/1
 ip policy route-map POLICY

3、配置 NAT：

这里的NAT需要使用 route-map 来匹配源地址，使用ACL的无法成功

# 配置 inside、outside 接口：
int ra g0/1-2
ip nat inside

int ra g0/0,g0/3
ip nat outside

# 配置 ACL匹配内网流量（跟上面路由策略的ACL是同一个ACL）：
ip access-list extended NAT
 deny ip 192.168.1.0 0.0.0.255 172.16.1.0 0.0.0.255    // 这条是拒绝VPN流量（如果配置了VPN就需要，如果不拒绝就会将去往VPN的流量也NAT，导致VPN内网无法通信）

 permit ip 192.168.1.0 0.0.0.255 any

# 配置 route-map 匹配内网流量，并指定出接口：
route-map NAT1

 match ip address NAT

 match interface GigabitEthernet0/0
route-map NAT2

 match ip address NAT

 match interface GigabitEthernet0/3

# 配置 NAT：
ip nat inside source route-map NAT1 interface GigabitEthernet0/0 overload

ip nat inside source route-map NAT2 interface GigabitEthernet0/3 overload

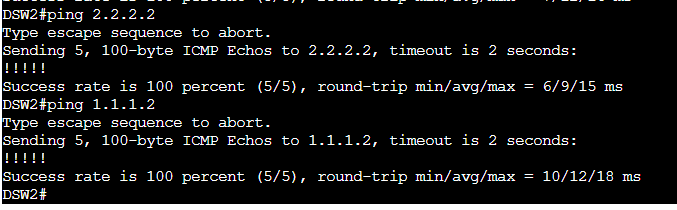

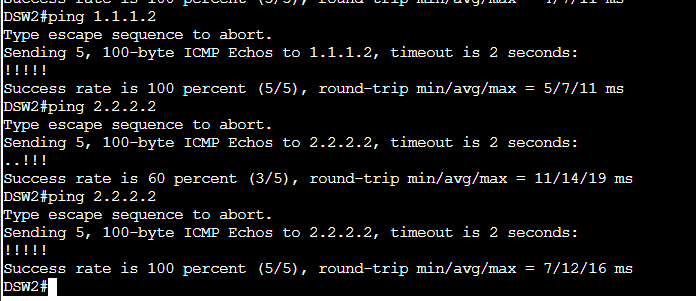

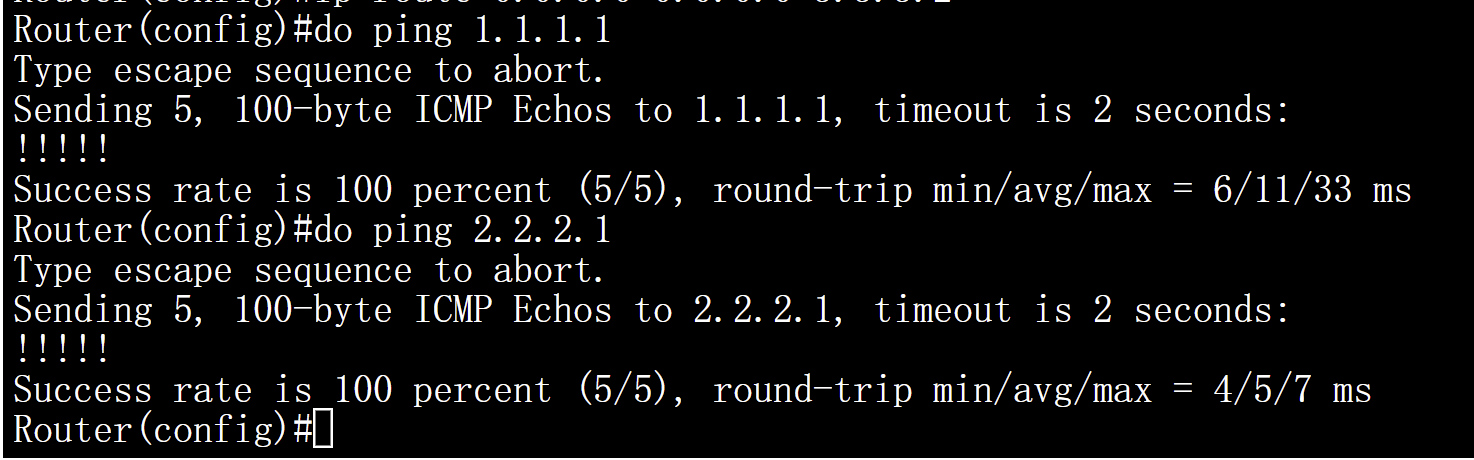

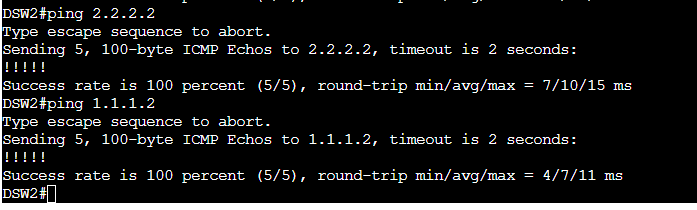

4、客户端 ping 测试：

将 EDGERTR 上 g0/0 或 g0/3 其中一个接口禁用，再尝试ping（需要等待一会）

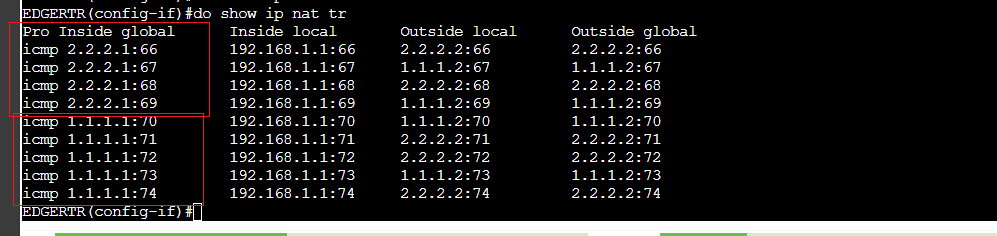

5、查看NAT转换状态：

show ip nat translations
