设置 Grafana Dashboards.note

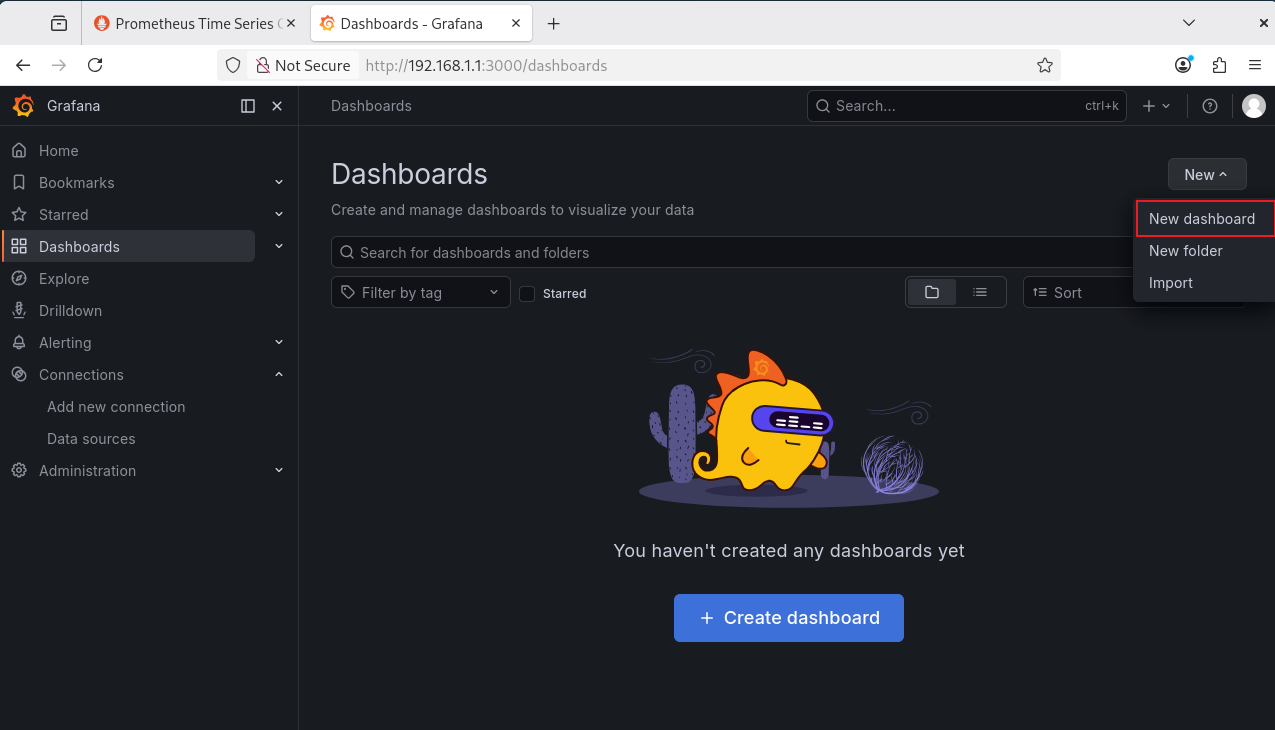

一、添加 Grafana Dashboards：
1、创建 up/down 图表：
图表使用 Stat

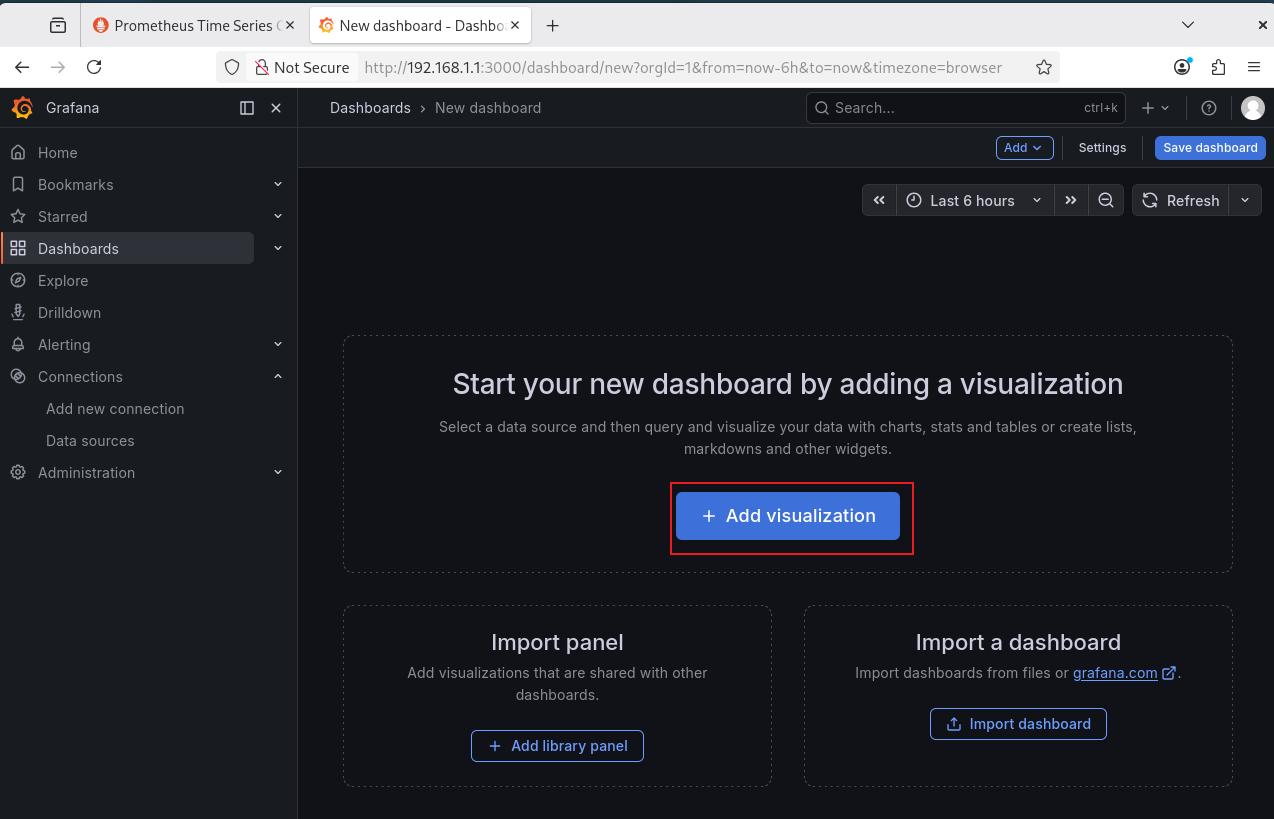

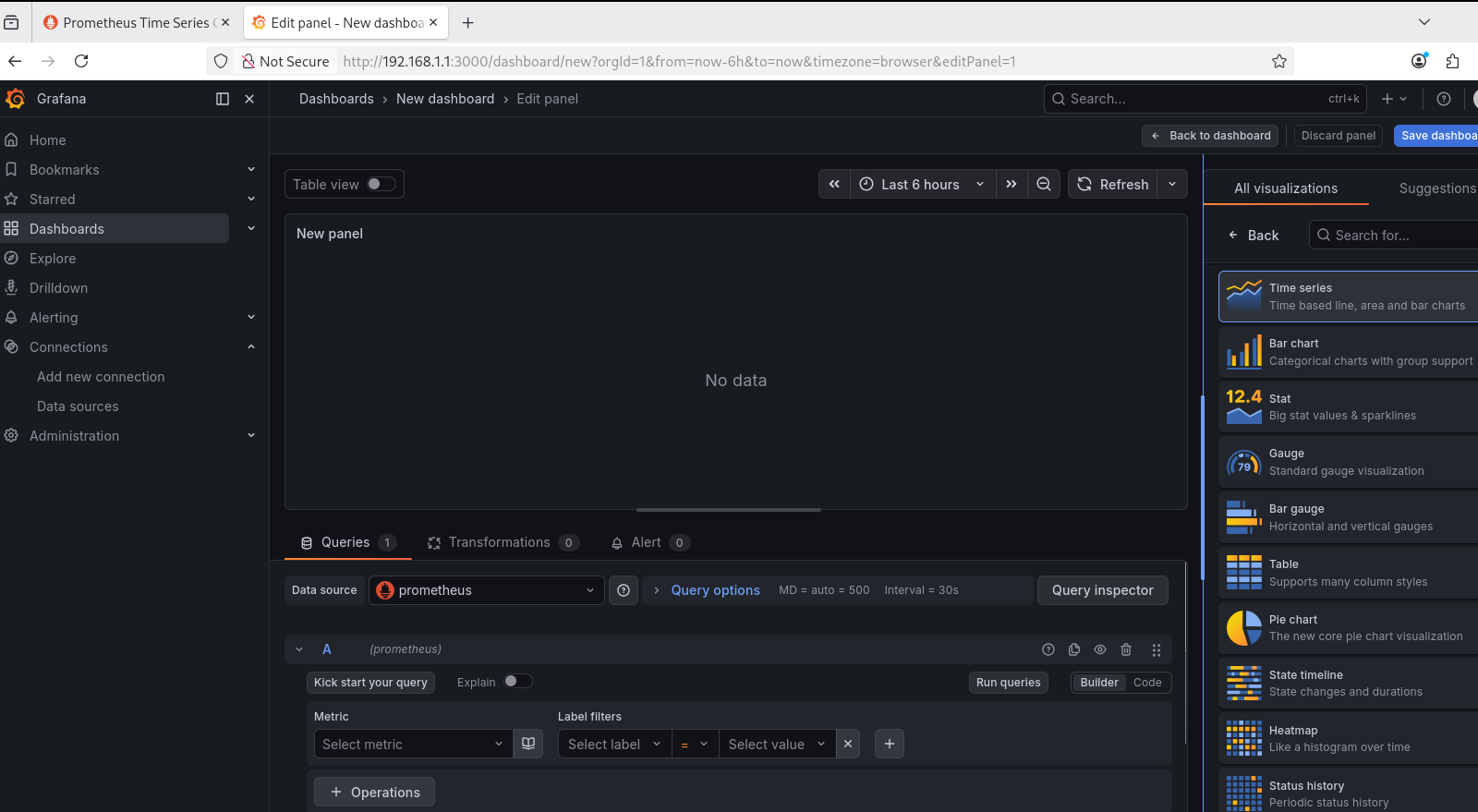

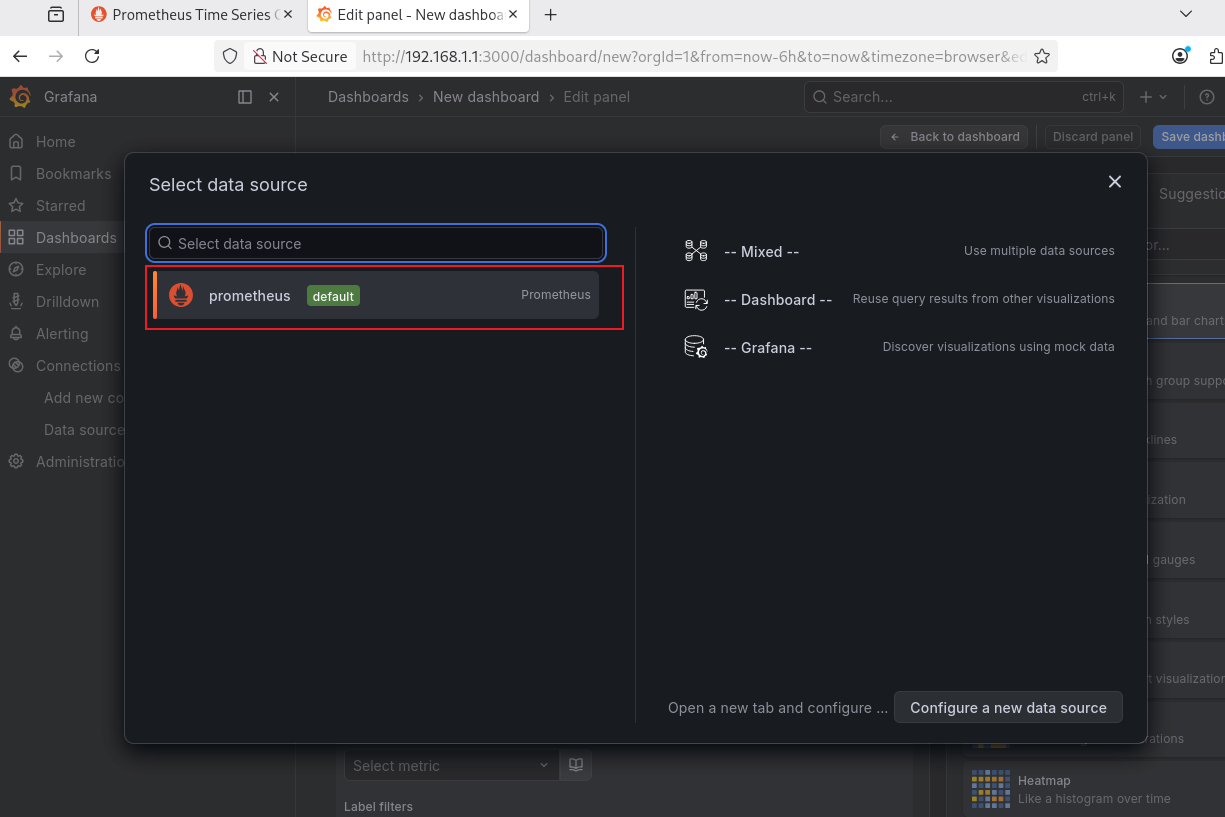

添加第一个图表：
# 有两种方式：
1、Builder：用各种值组合成下面的Code（更简单）

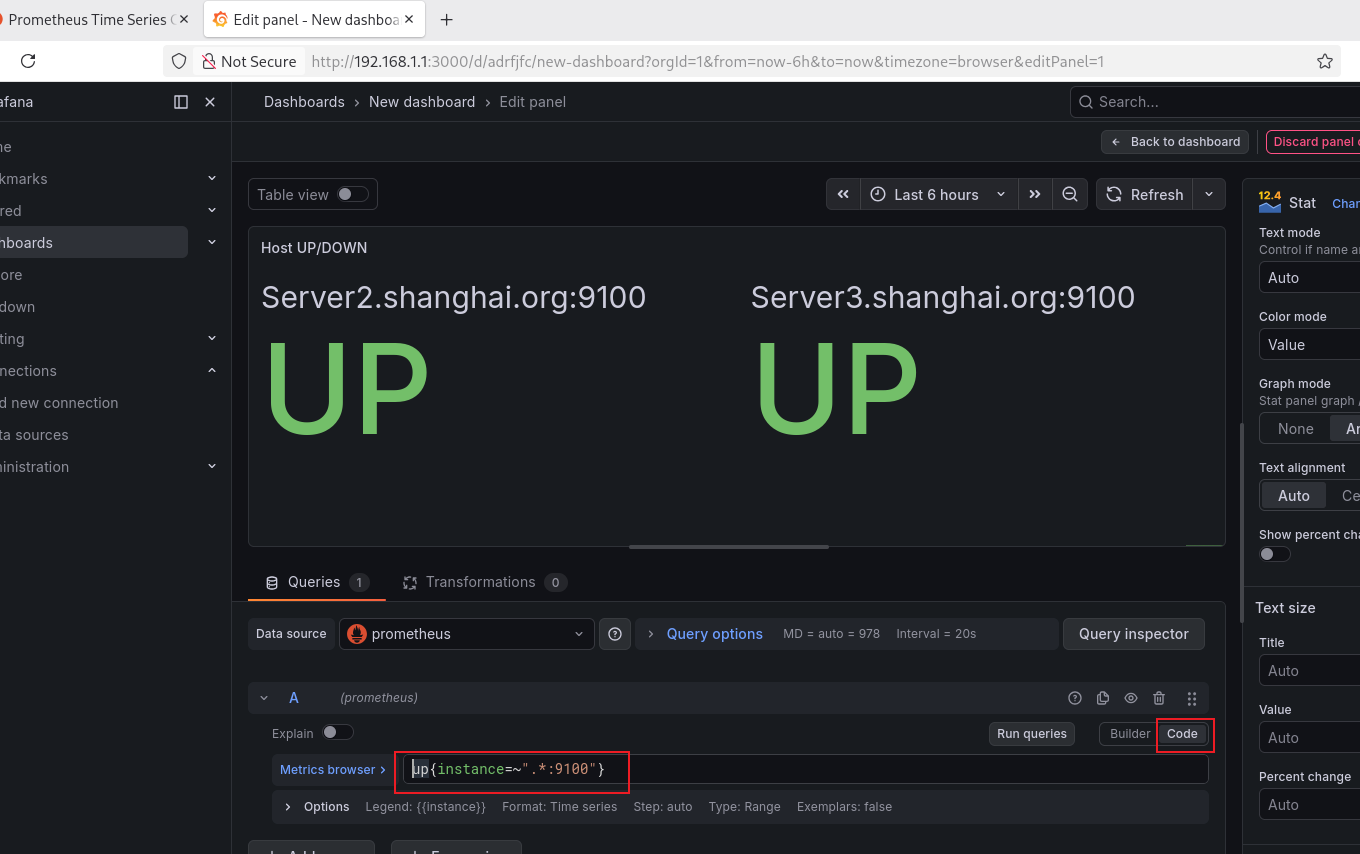

2、Code：直接输入 PromQL值，例如：up{instance=~".*:9100"}
可以使用 Builder 或 Code的方式
Builder 就是参数组合成 Code PromQL
Code 就是直接写完整 PromQL

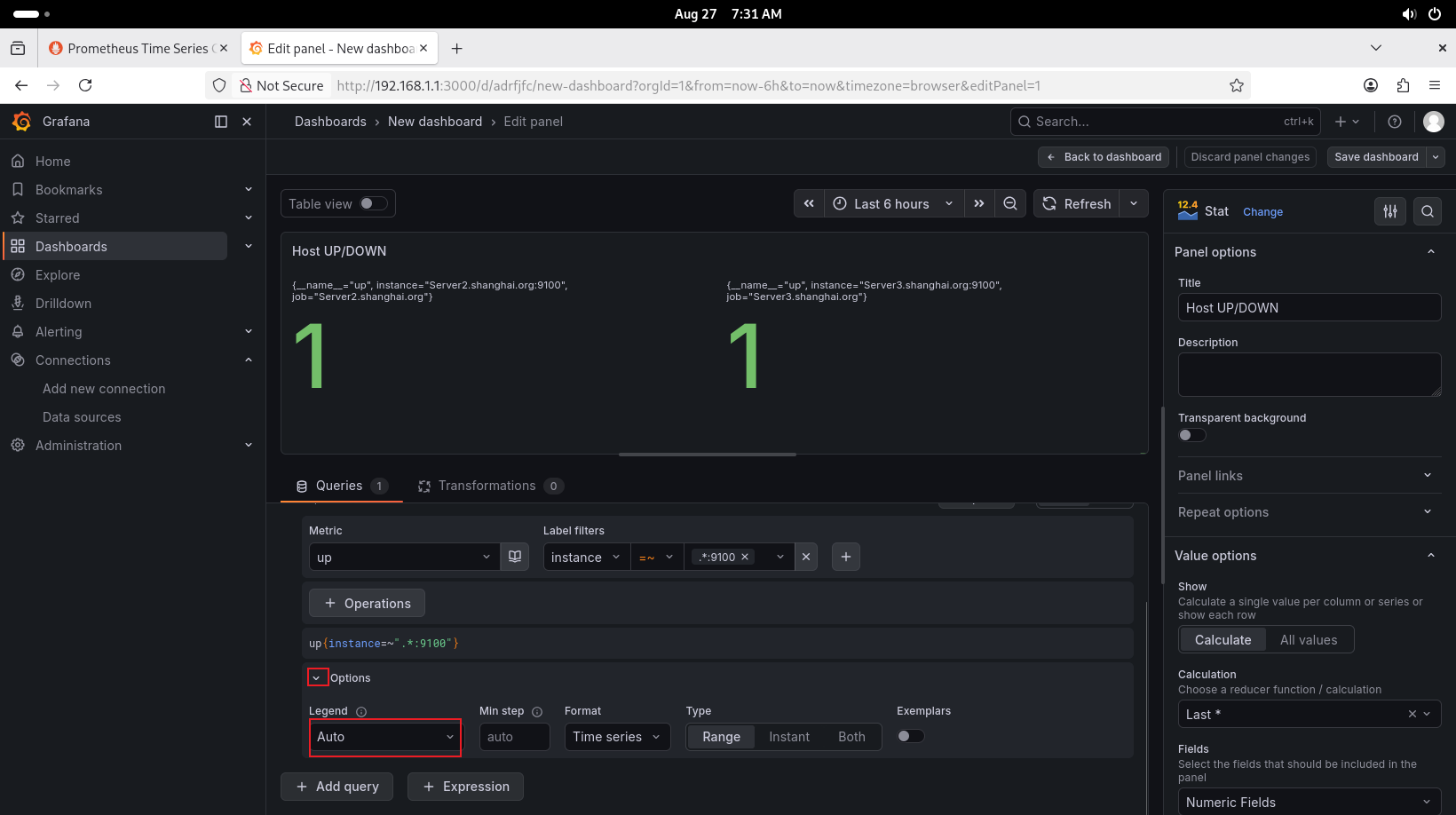

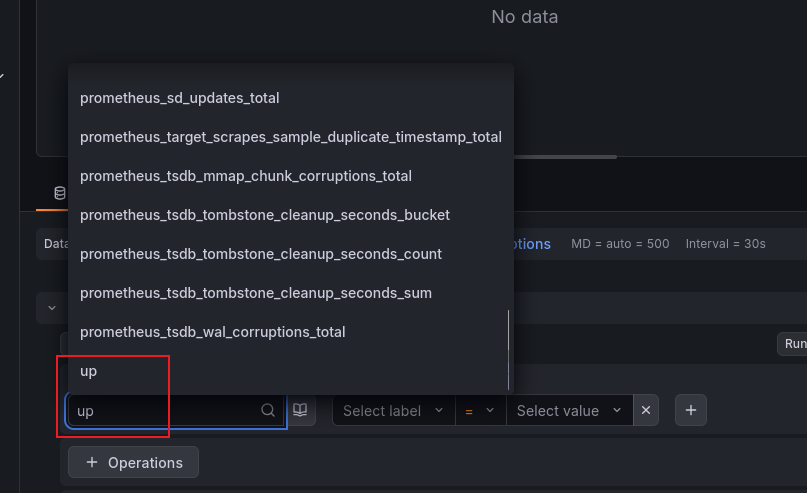

Metric 选择 up
Lable 这里可以选择两个：
# 都是在 prometheus.yml 中定义的
job：.yml 中定义的 job_name 名称
instance： .yml 中定义的 targets 地址

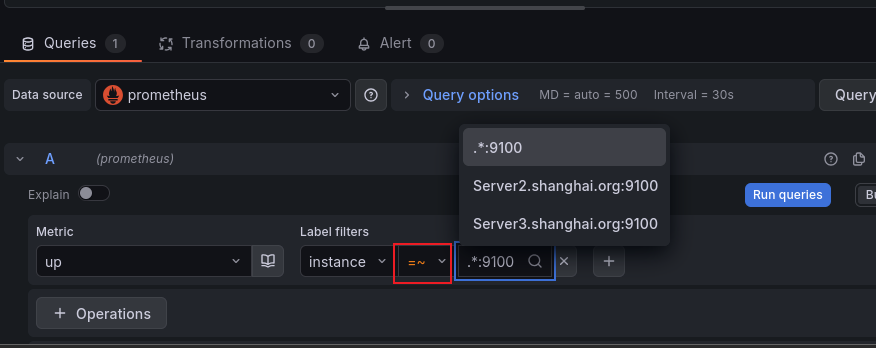

然后选择 =~这里用 instance，并且 过滤 .*:9100（因为有 localhost:9090，如果要同时过滤 localhost,那么用：.* 就好）

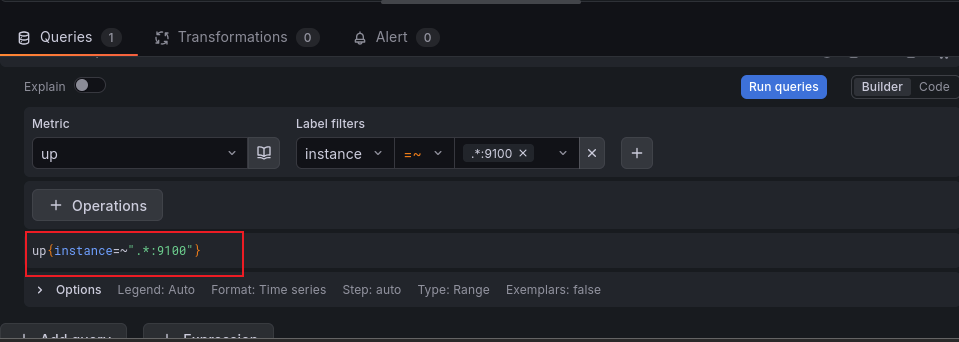

然后这里自动生成的其实就是能够写入 Code 中的 PromQL值

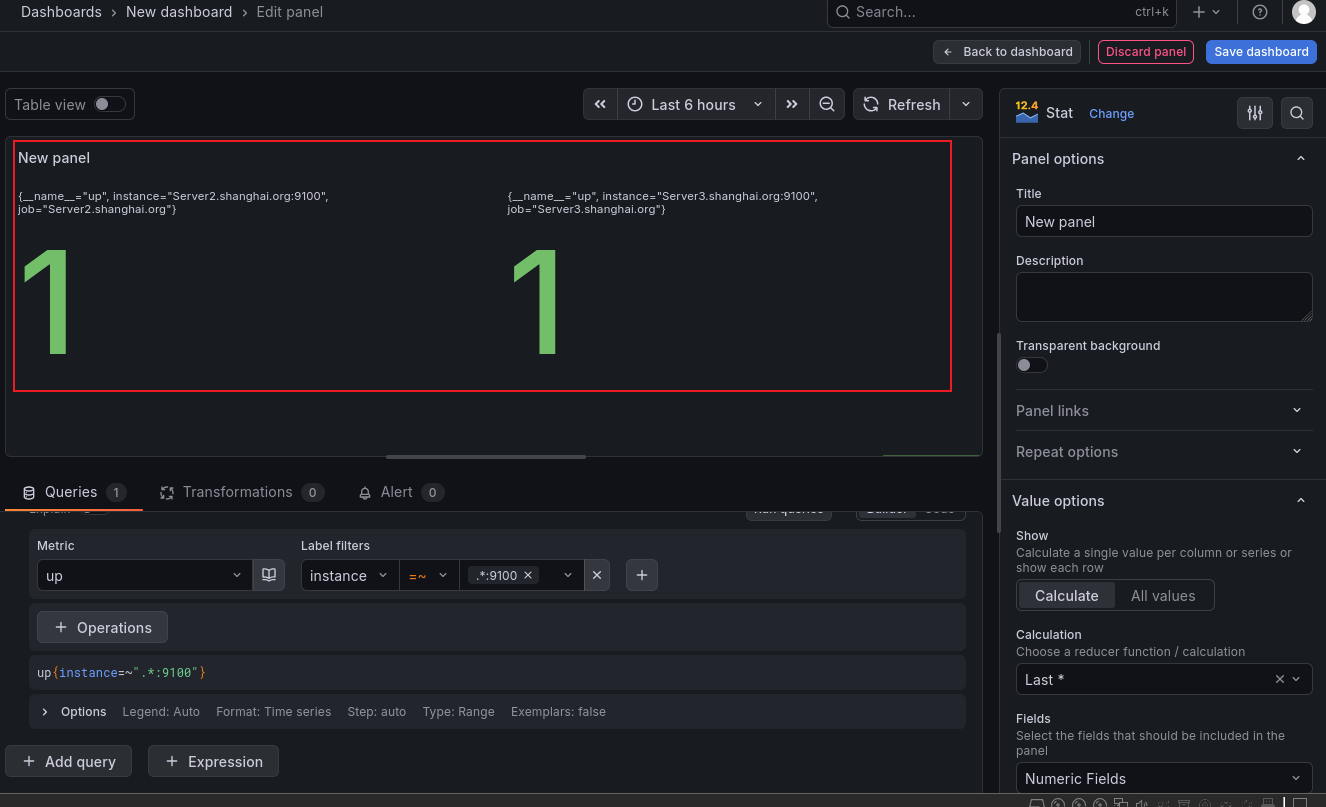

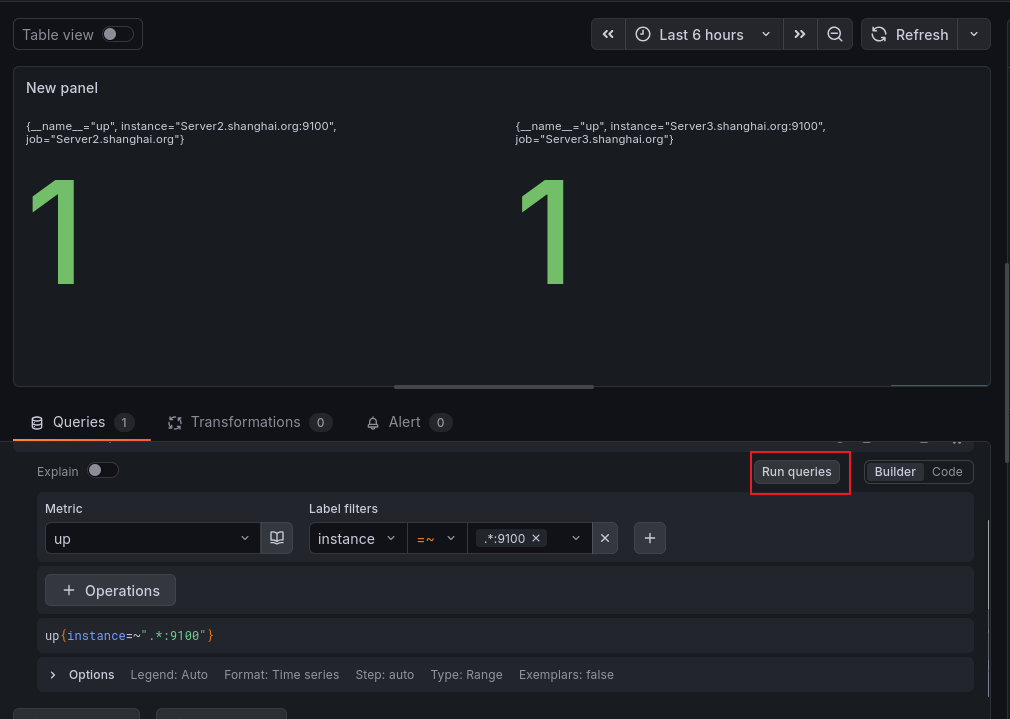

然后点击 Run queries，就能获取到值：

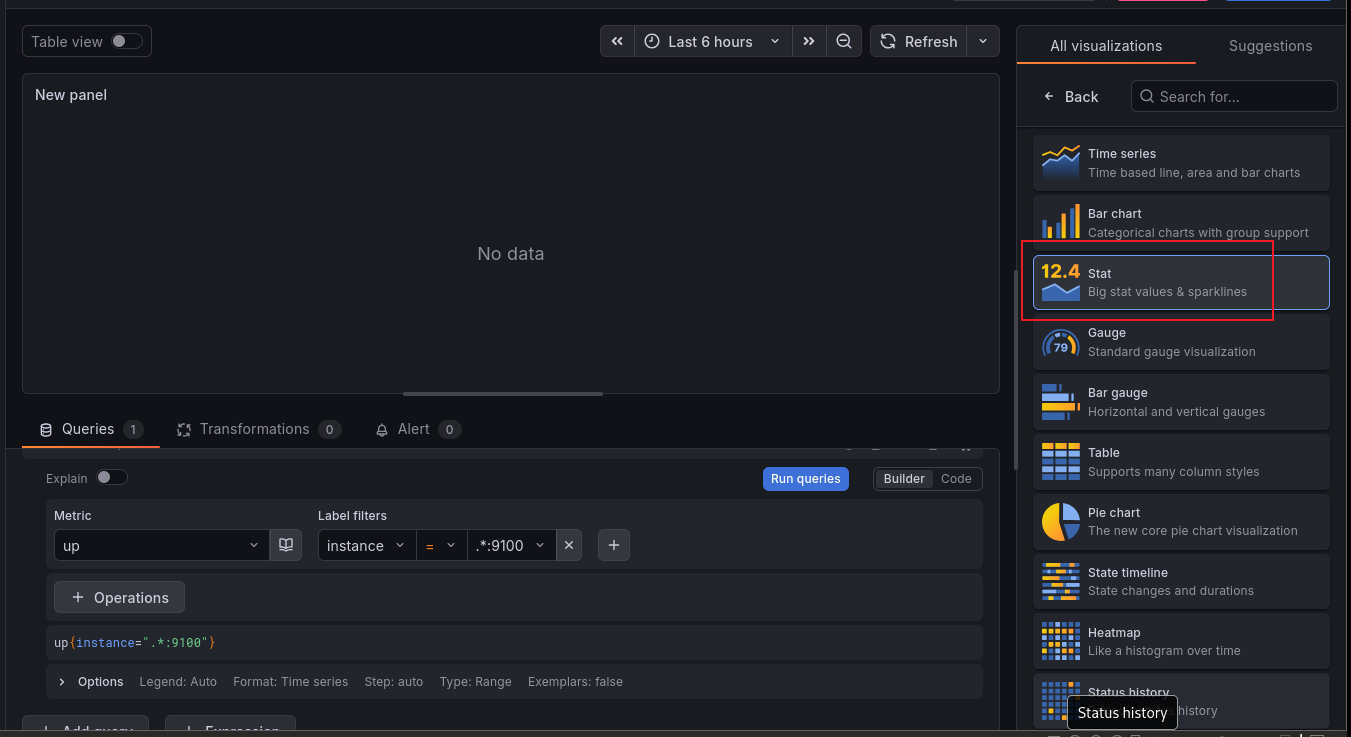

然后选择图表类型 Stat：
这样就有数据显示了

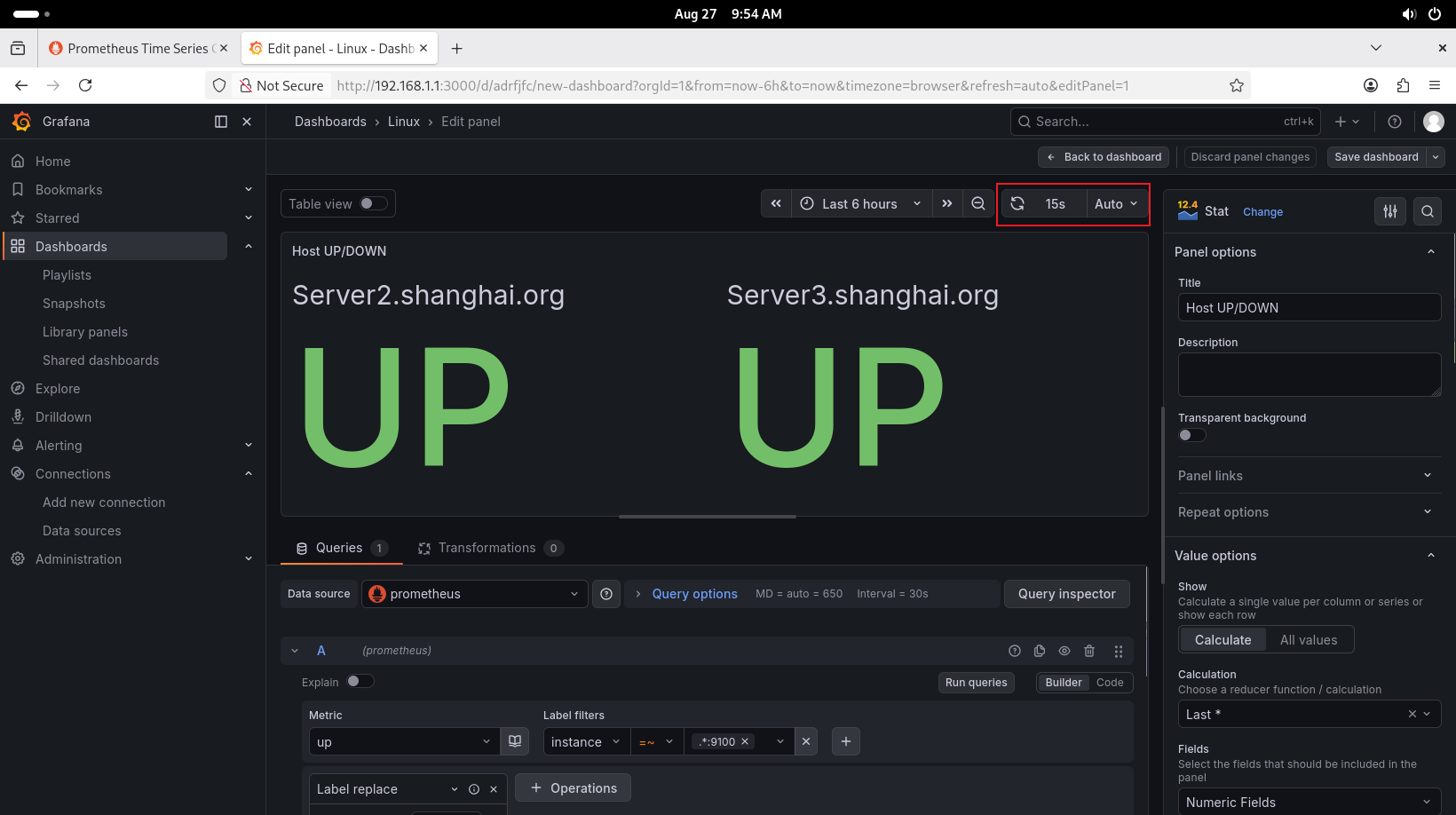

设置自动刷新页面：
·优化图表：

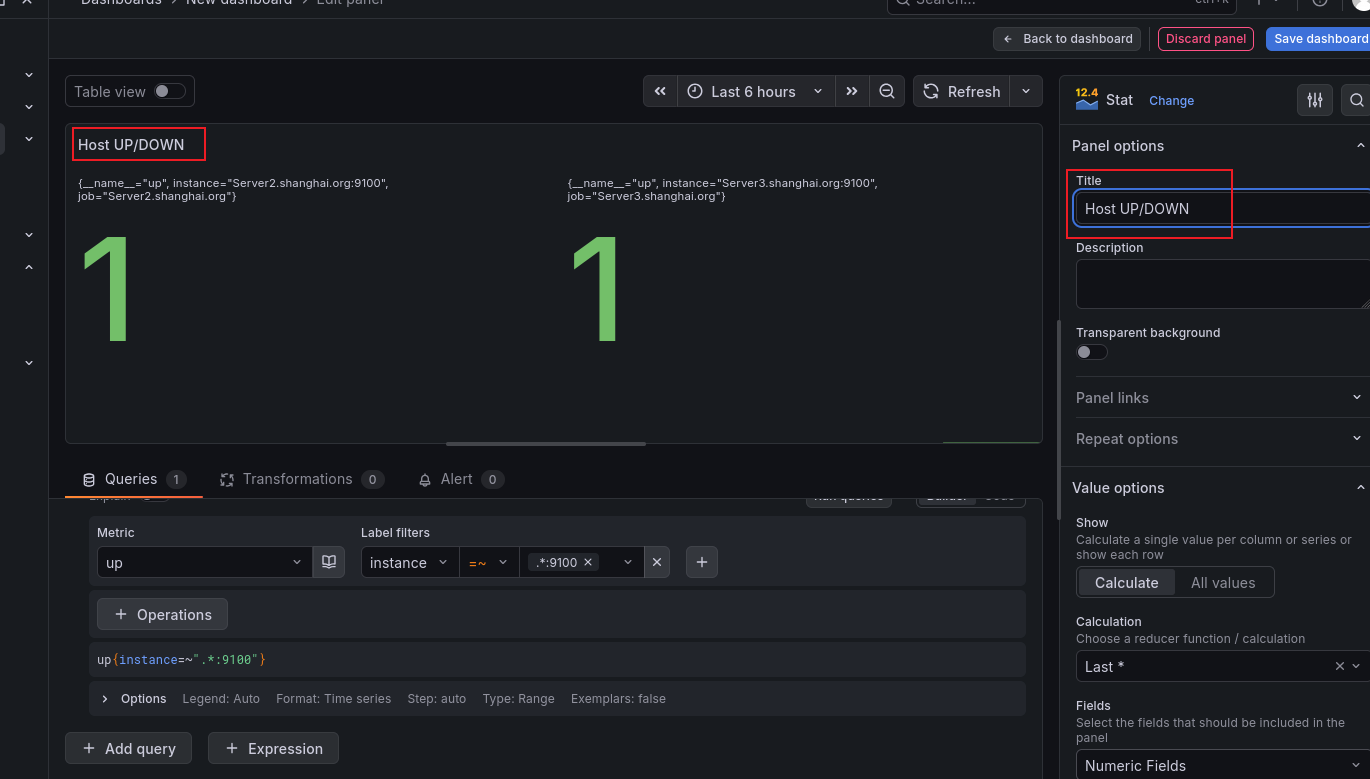

·修改图表 Title：
在 图表设置区：
·把 1 改成 UP、把 0 改成 DOWN：

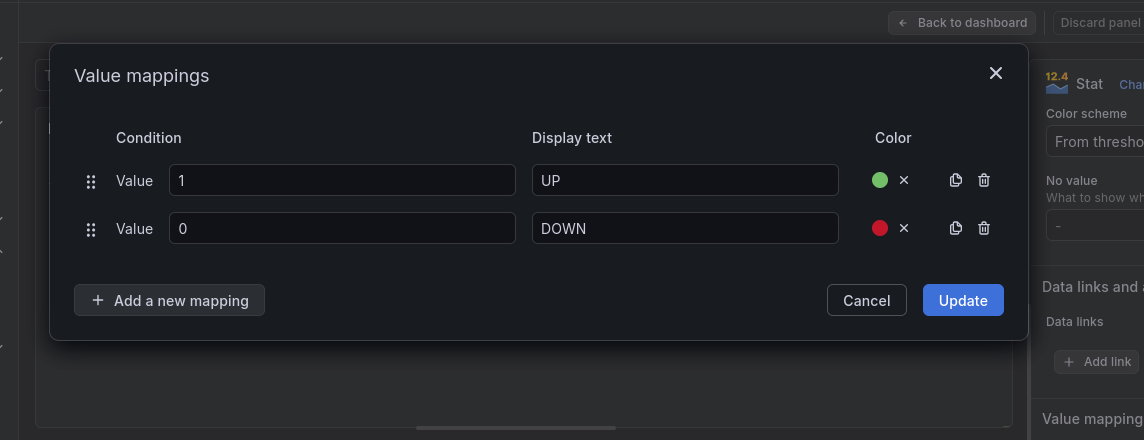

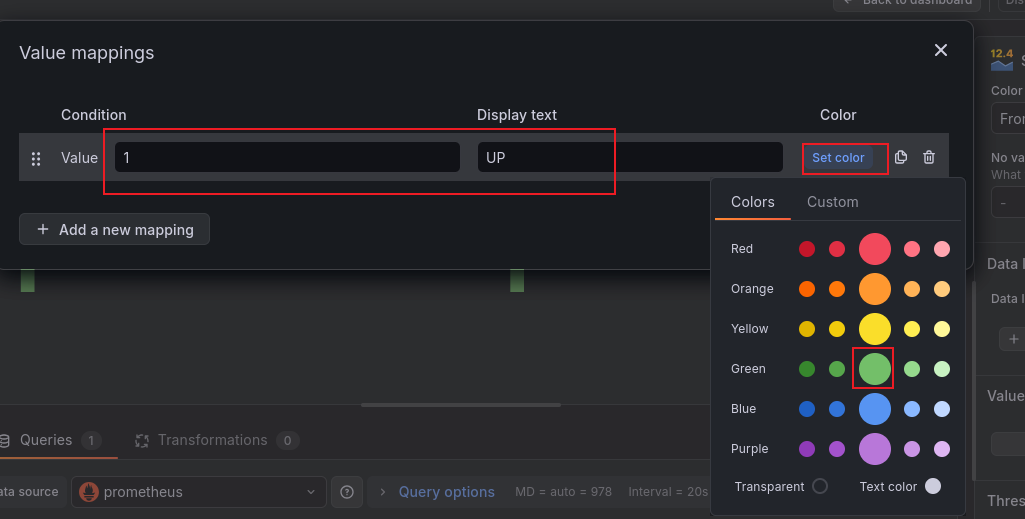

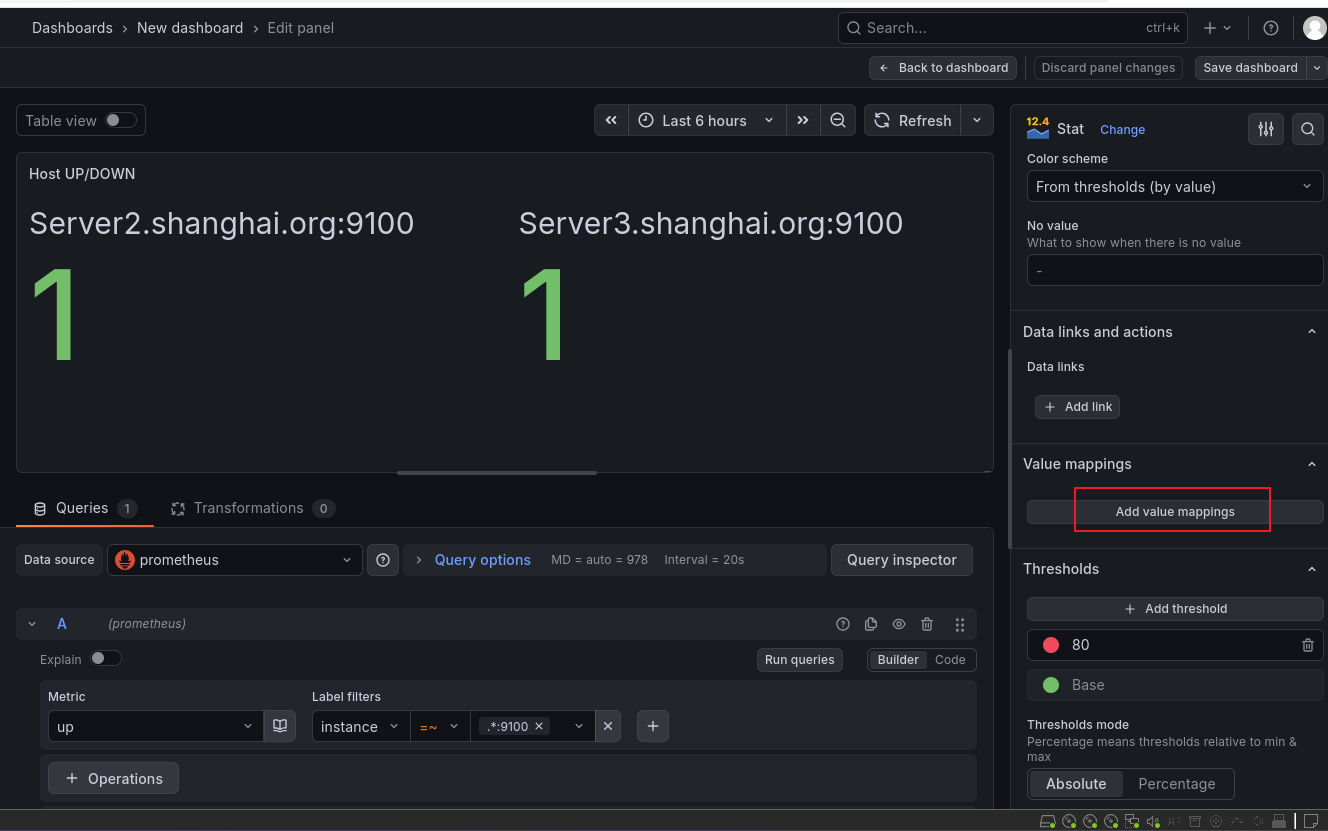

在 图表设置区 找到 "Value mappings"：
将 值1 映射为 UP，并设置 绿色颜色

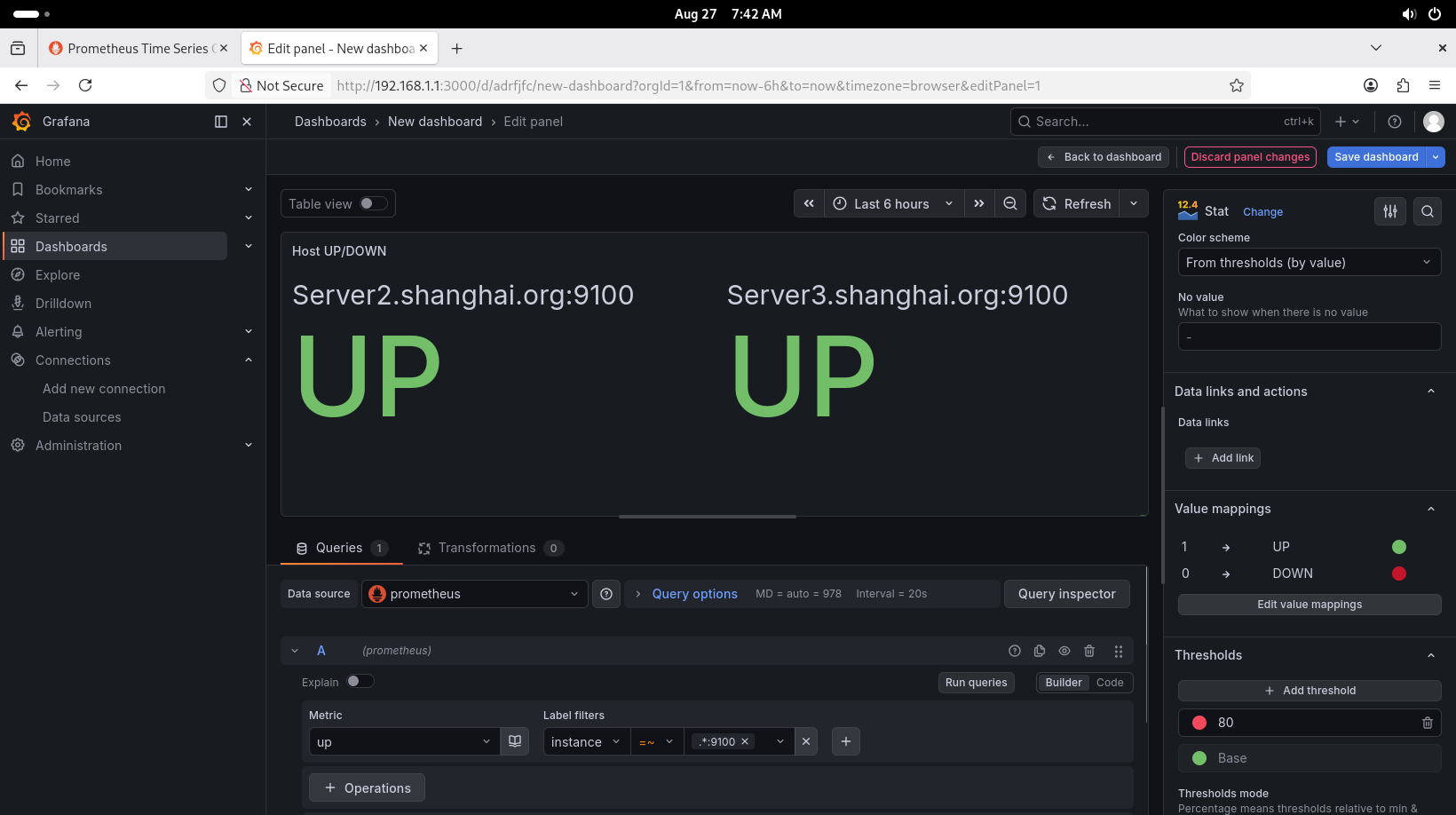

最终就是这样：
效果：

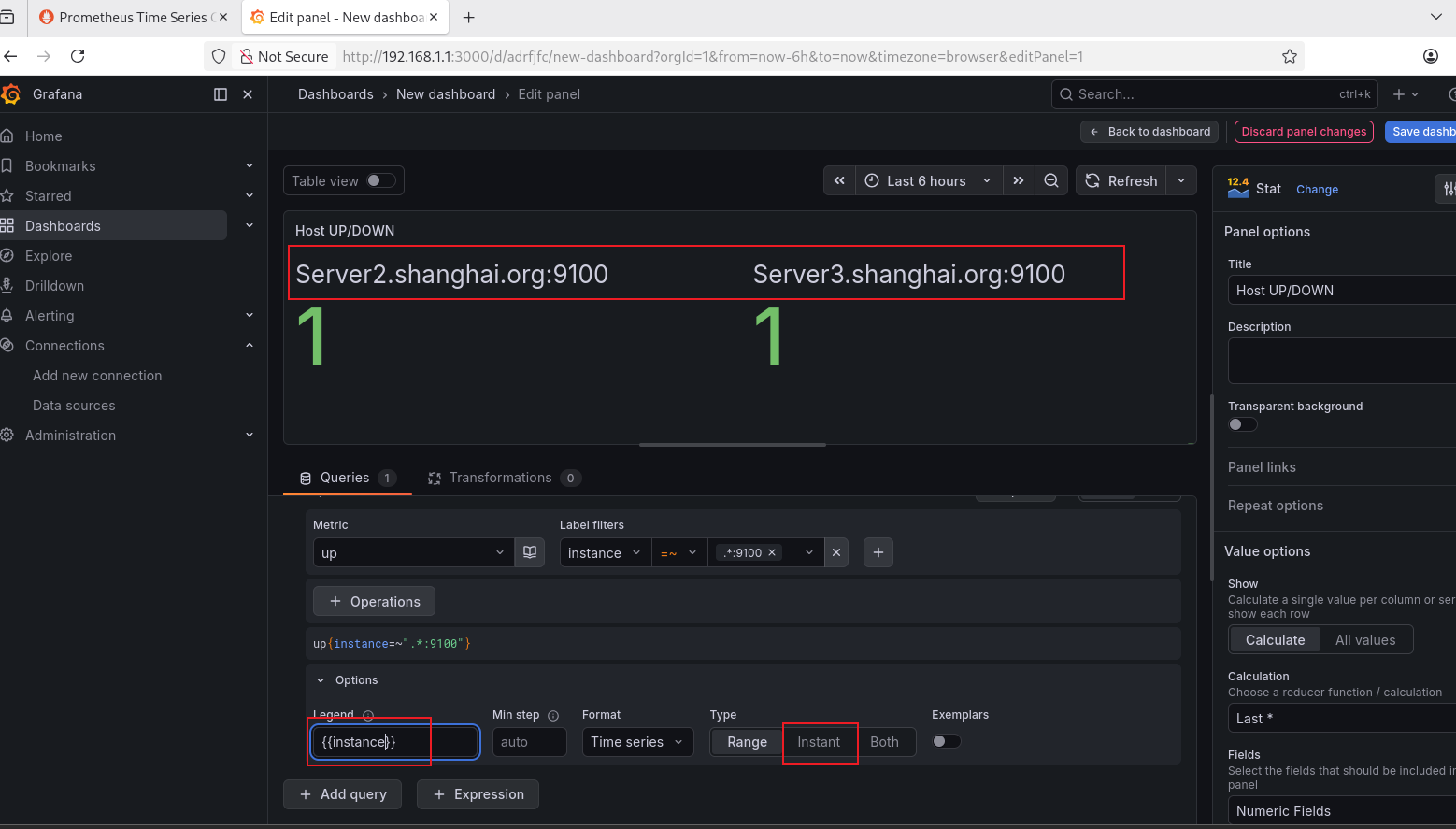

·修改上方名称：
在 数据设置区：

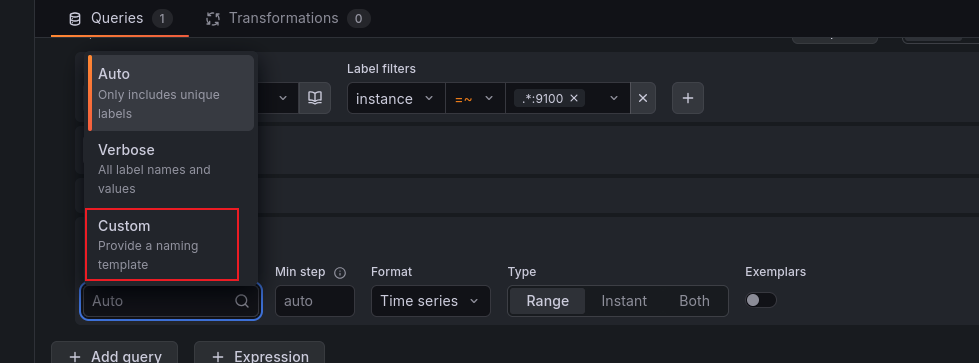

在 Custom 中 填写 instance
然后写成 instance，这样上面的名称就会变成 .yml 中定义的 targets 名称了，并且类型选择 Instant，显示当前状态
Range：一段时间内的一系列数据，适用于折线图、Time series
Instant：某一个时间点的当前值，适用于 Stat·把 :9100 端口去掉：

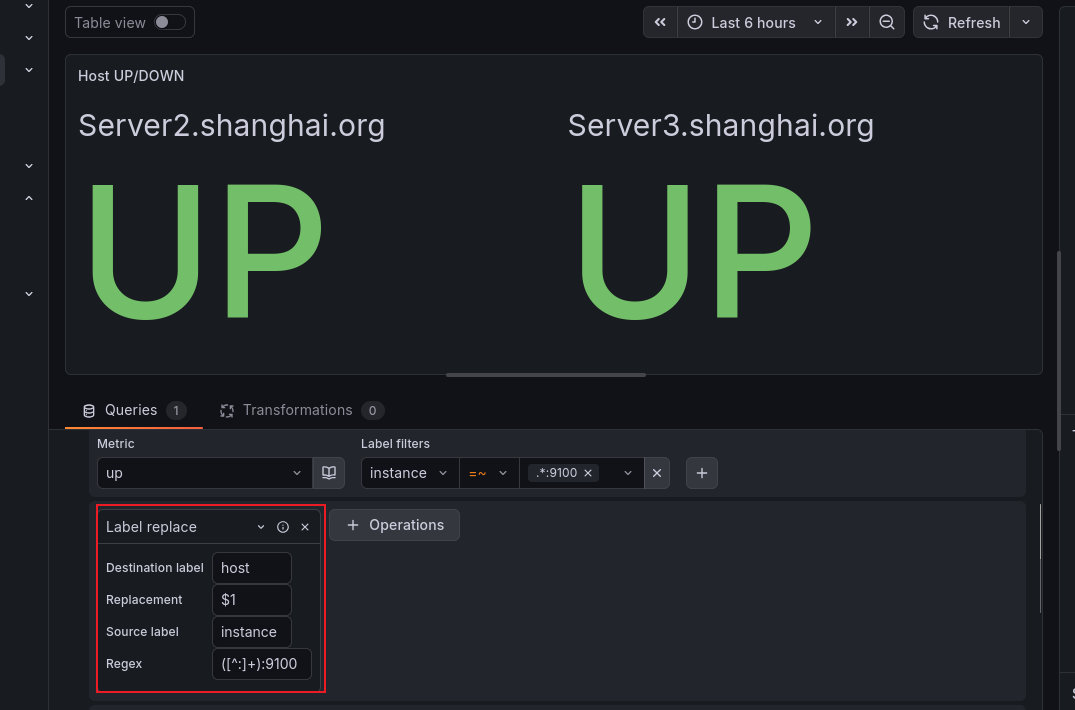

在 数据设置区 ，在 原本的 up{...} 外层套一个 label_replace：
label_replace(up{instance=~".*:9100"}, "host","$1","instance","(.*):.*")
## 用冒号分割，取第一部分的值存入 host 变量
# 旧：
label_replace(up{instance=~".*:9100"}, "host","$1","instance","([^:]+):9100")

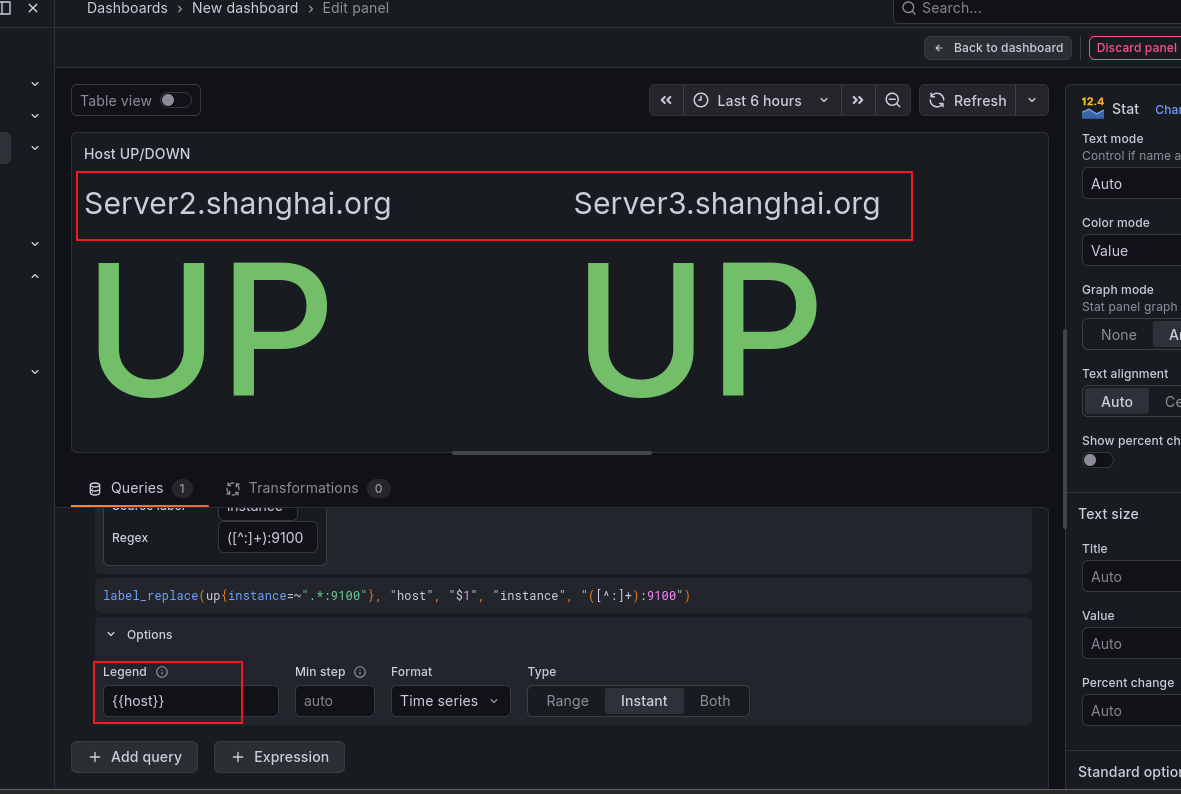

然后在下面调用新的变量 "host"：
可以看到，更改成功
·或者直接填写变量 {{ job }}：
因为我们prometheus 中定义的yml中，job就是不带端口的名字

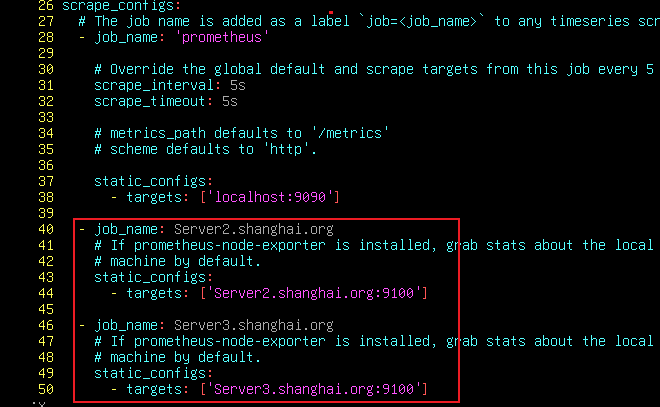

.yml：

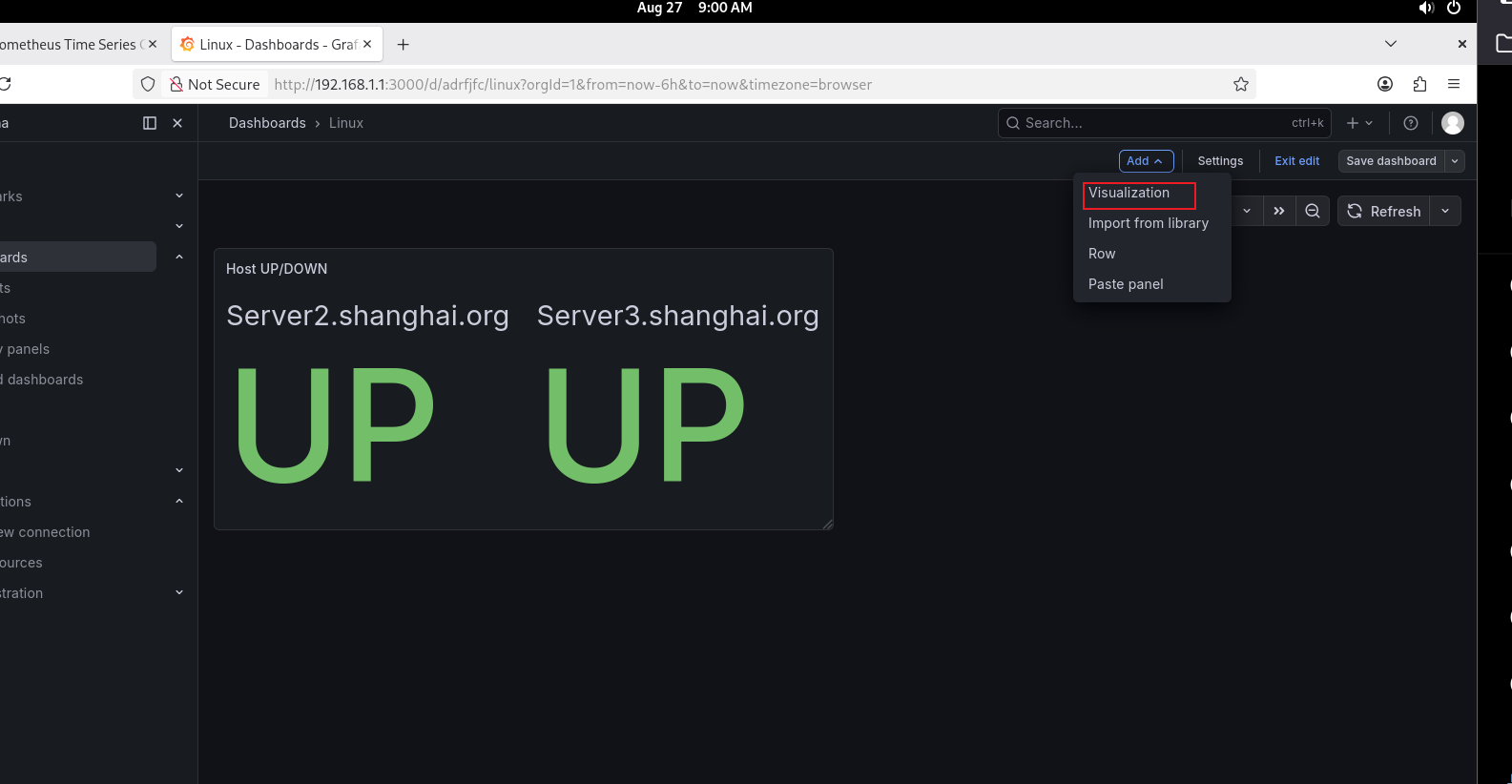

2、创建 CPU 监控图表：
图表使用 Gauge

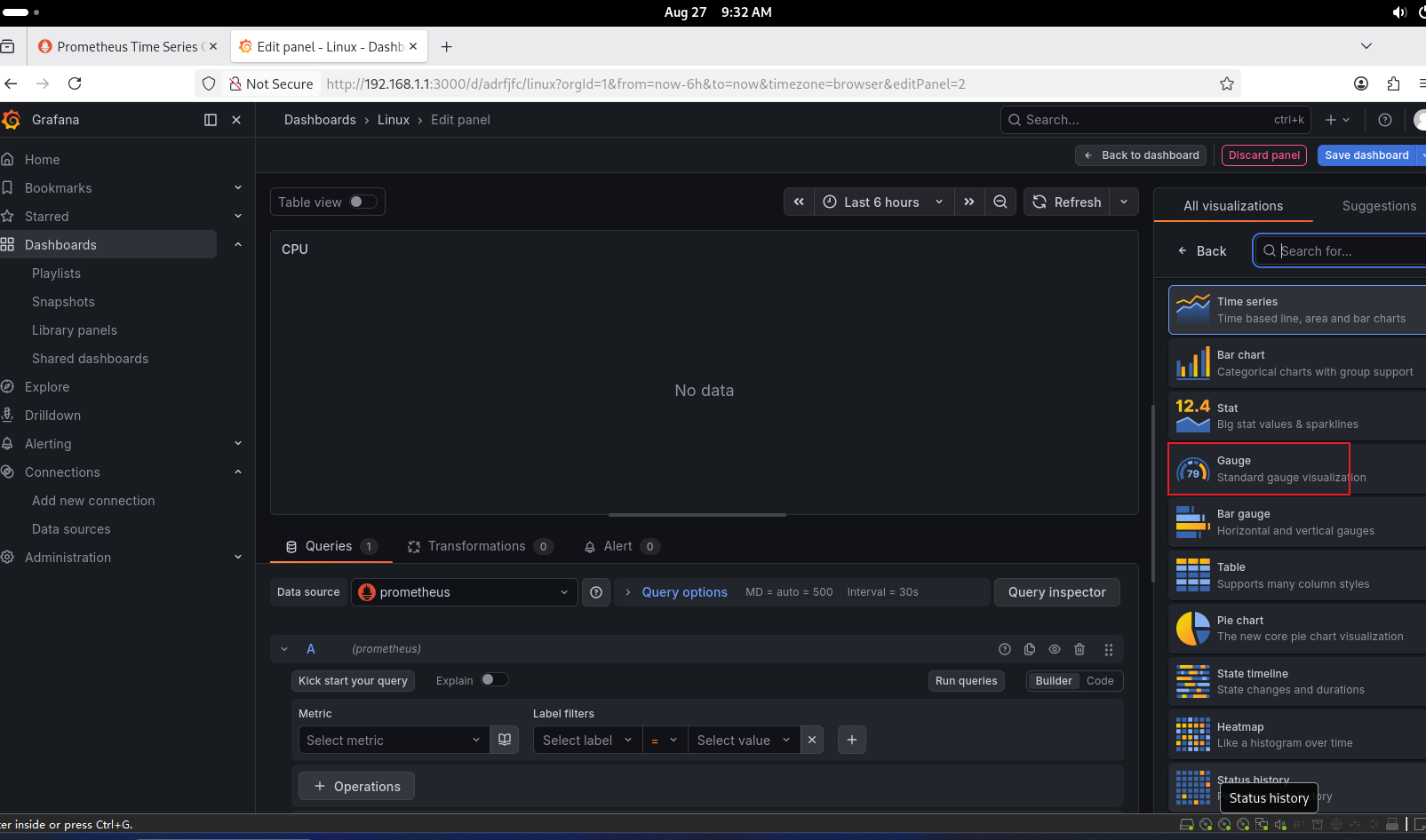

CPU建议选择 Gauge：
# 表达式：

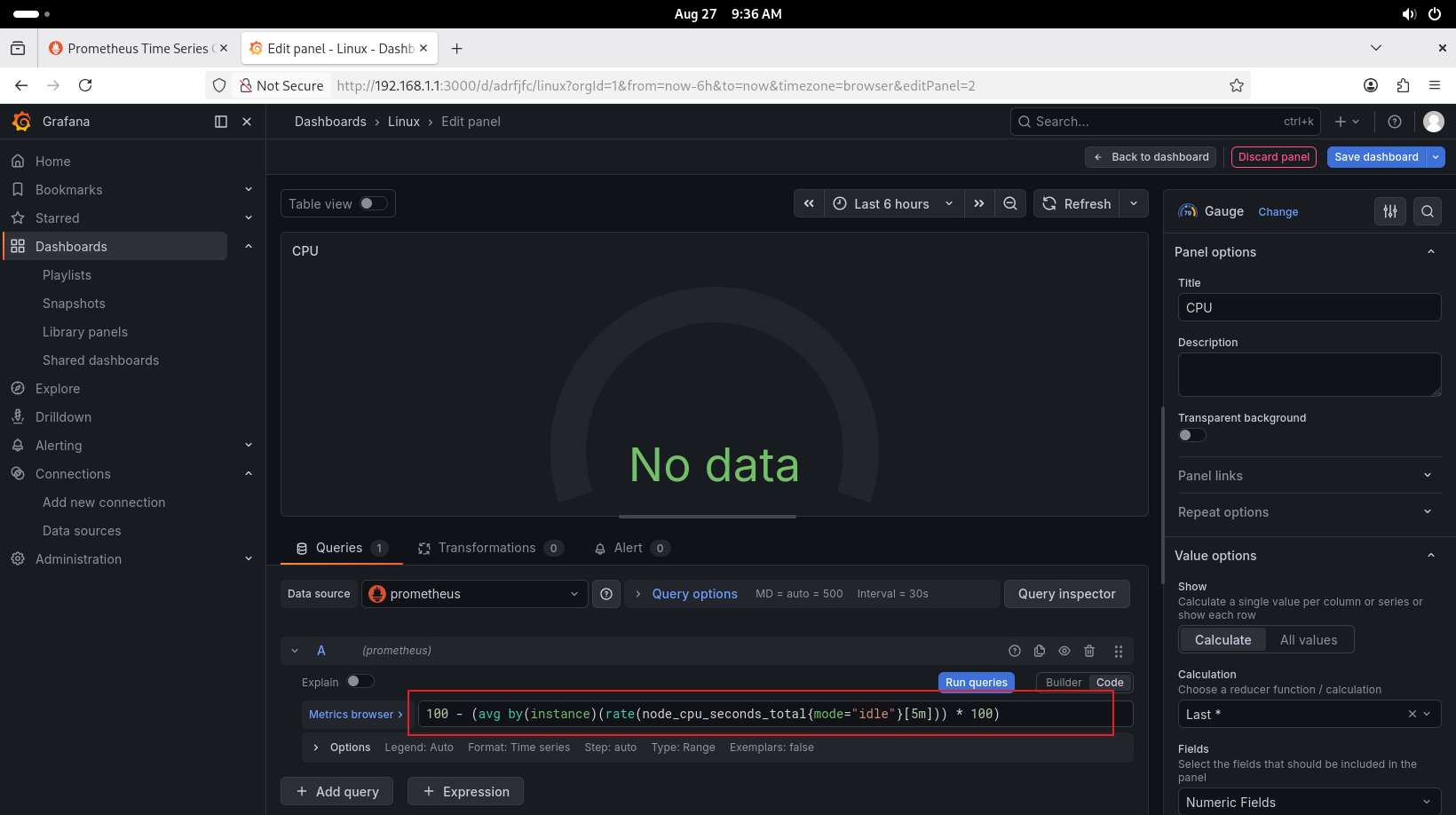

100 - (avg by(instance) (rate(node_cpu_seconds_total{mode="idle"}[5m])) * 100)
点击 Run queries

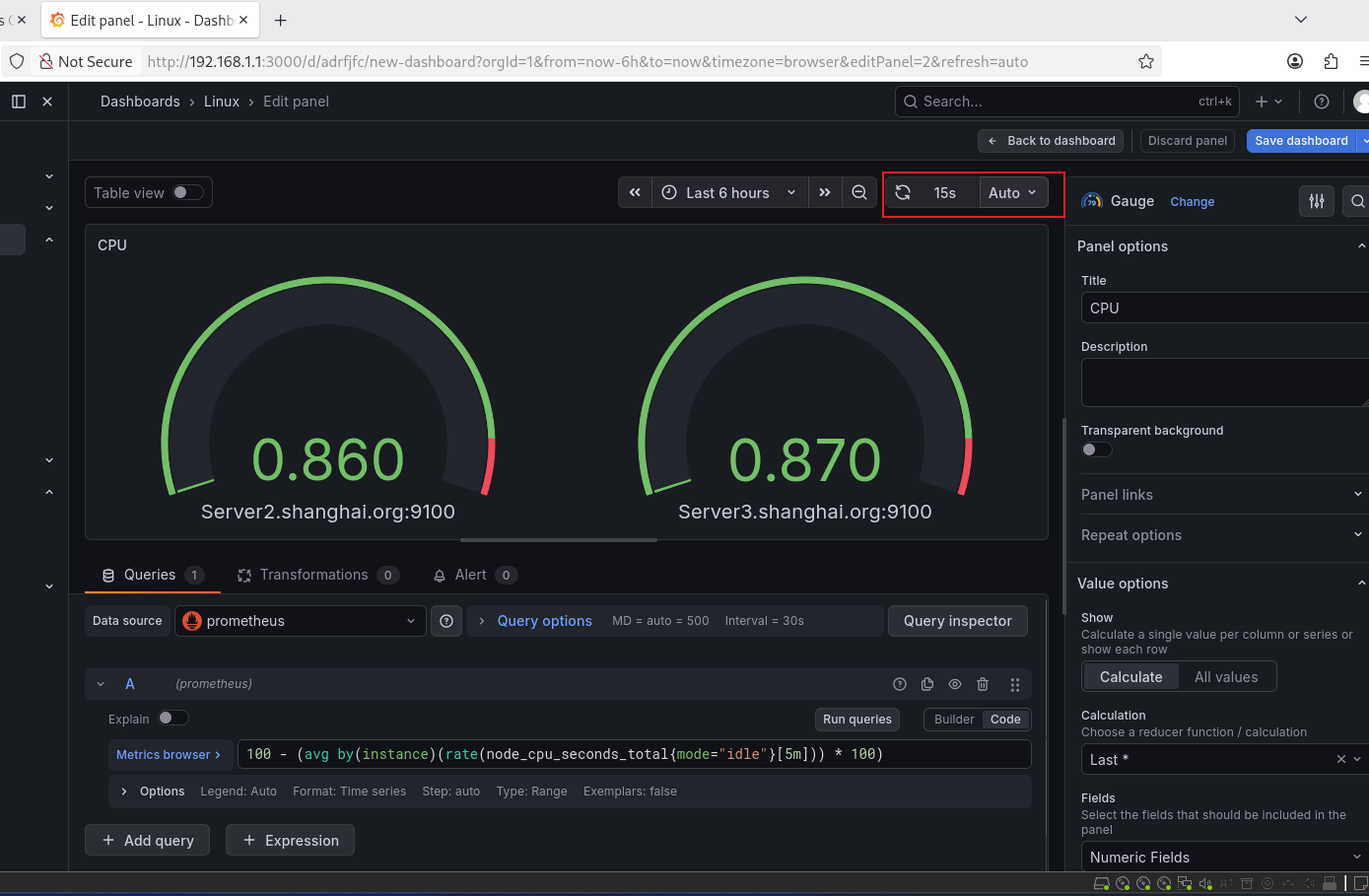

并且建议设置自动刷新页面：

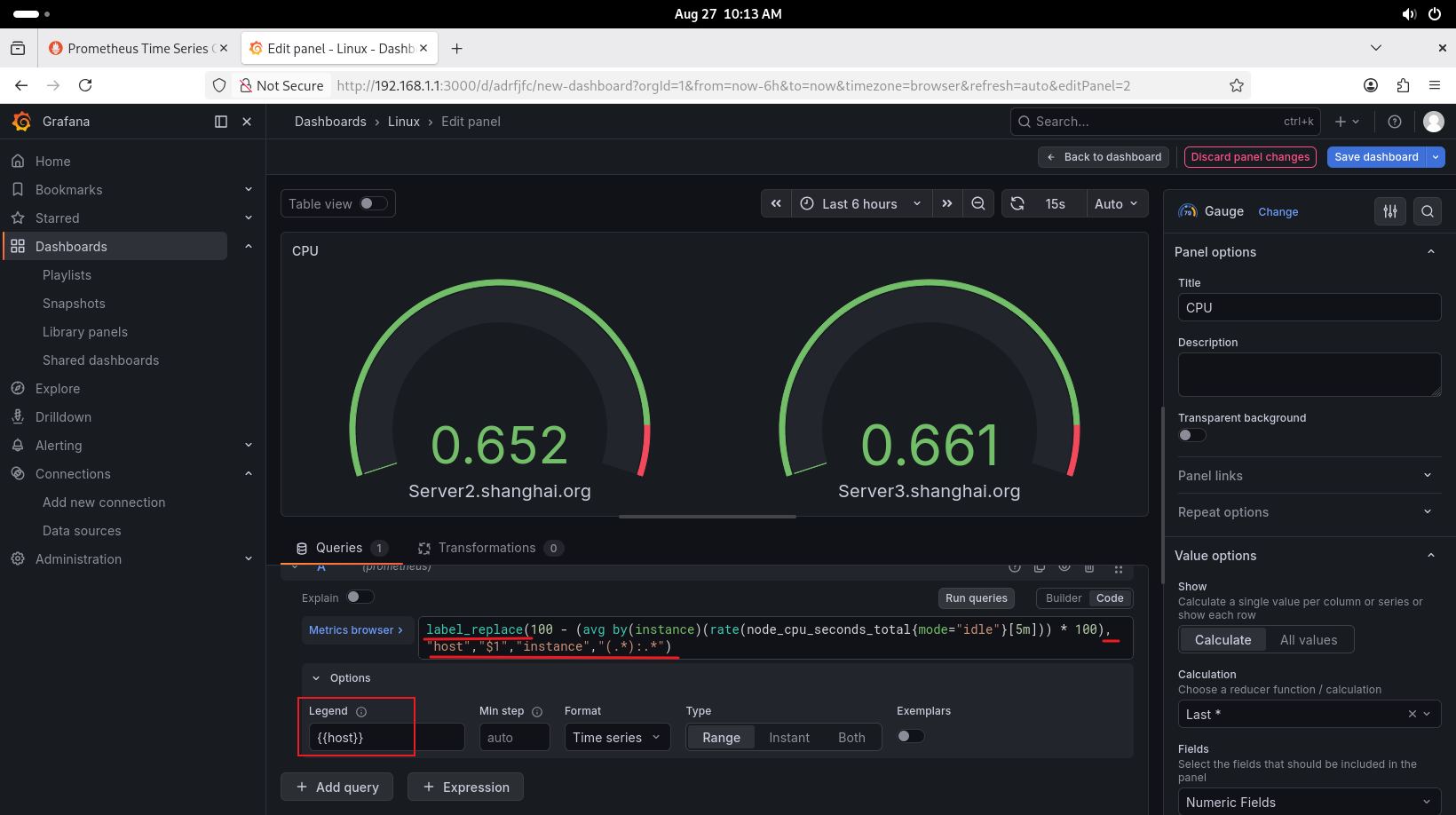

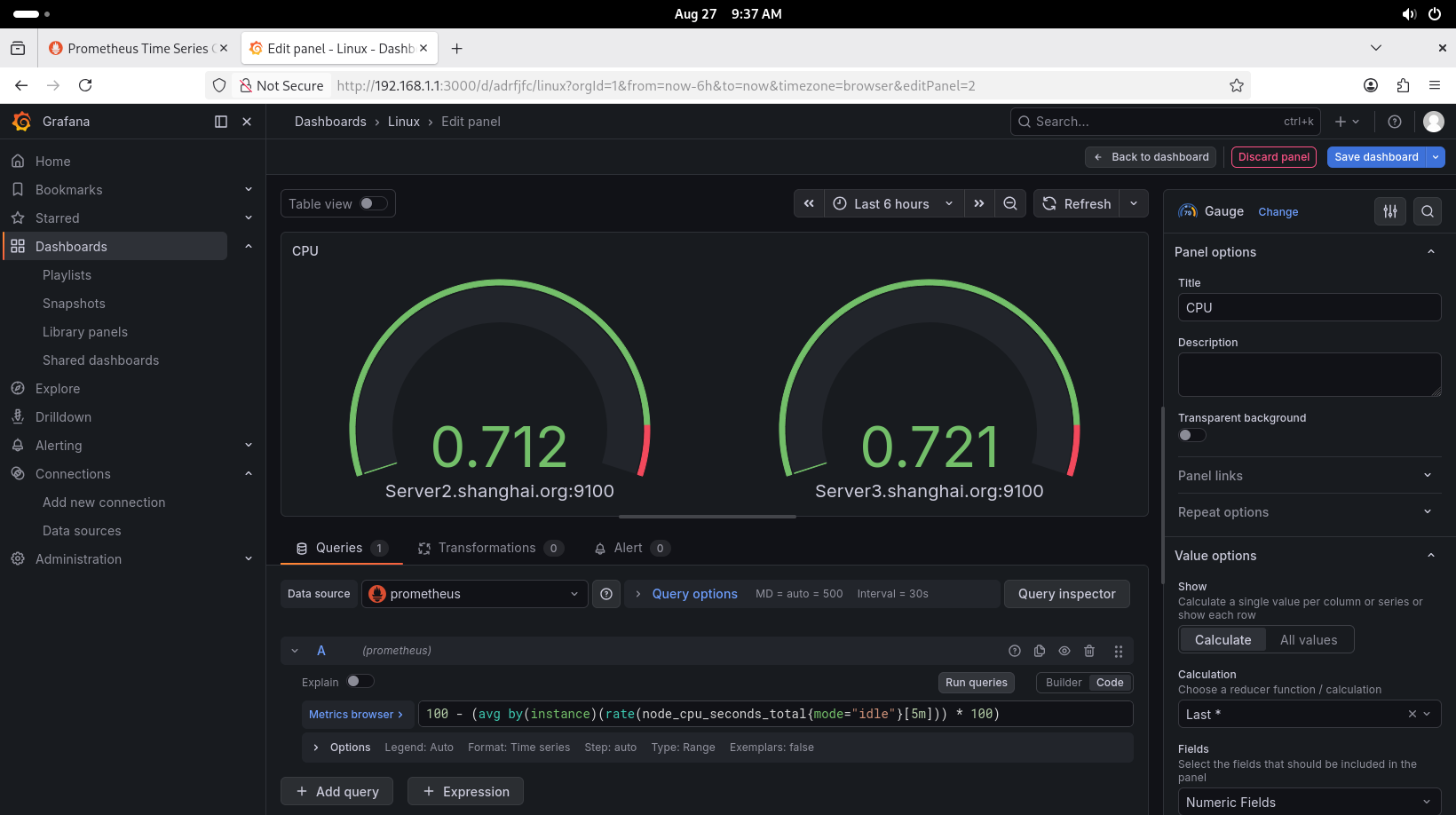

·把 :9100 端口去掉：
还是在外围套一个 label_replace：
label_replace(100 - (avg by(instance)(rate(node_cpu_seconds_total{mode="idle"}[5m])) * 100),"host","$1","instance","(.*):.*")
## 用冒号分割，取第一部分的值存入 host 变量
# 旧：
label_replace(100 - (avg by(instance)(rate(node_cpu_seconds_total{mode="idle"}[5m])) * 100),"host","$1","instance","([^:]+):9100")
可以看到已经没有 :9100 端口了

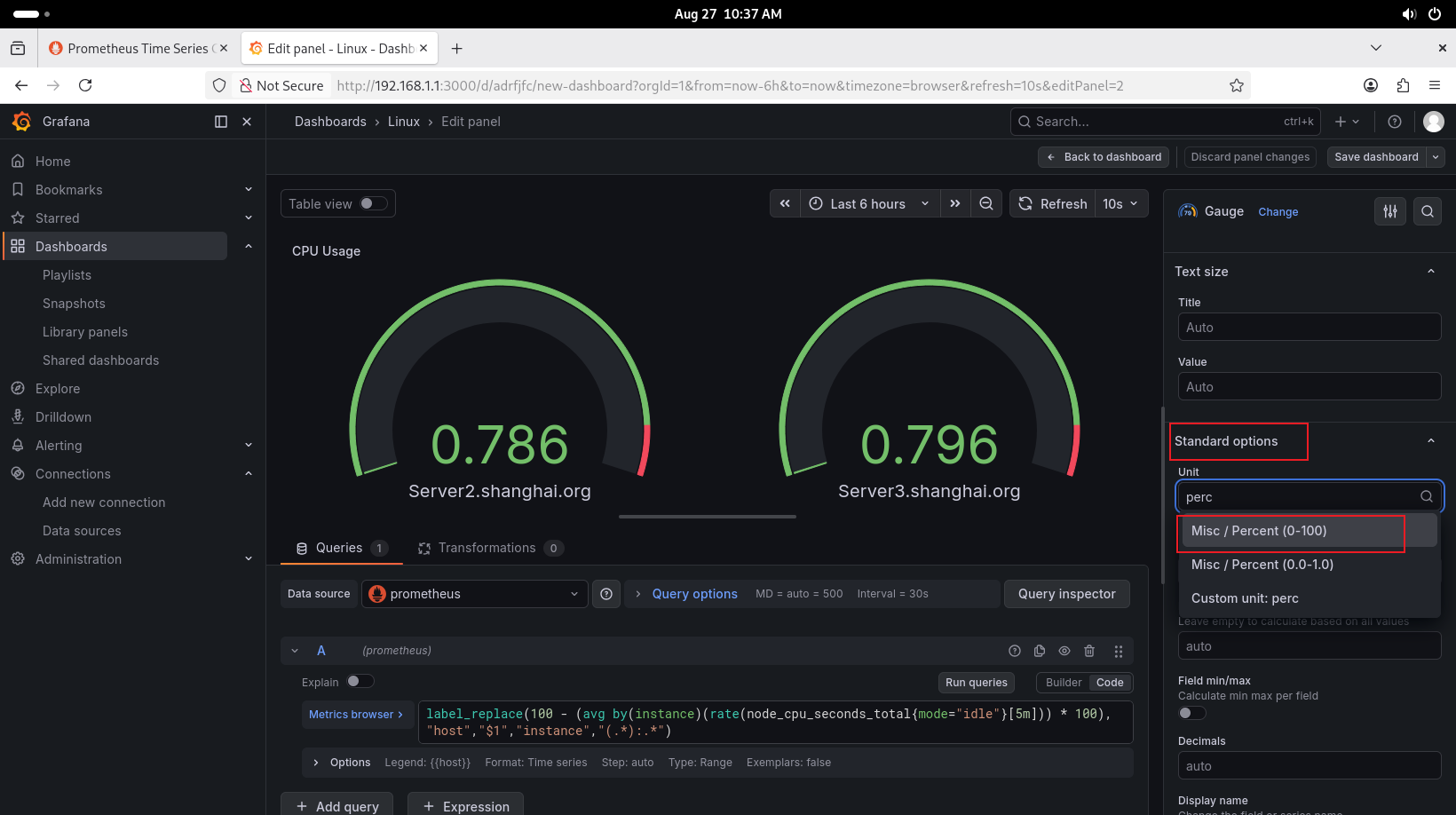

·添加 单位 % ：
在 图表控制区：

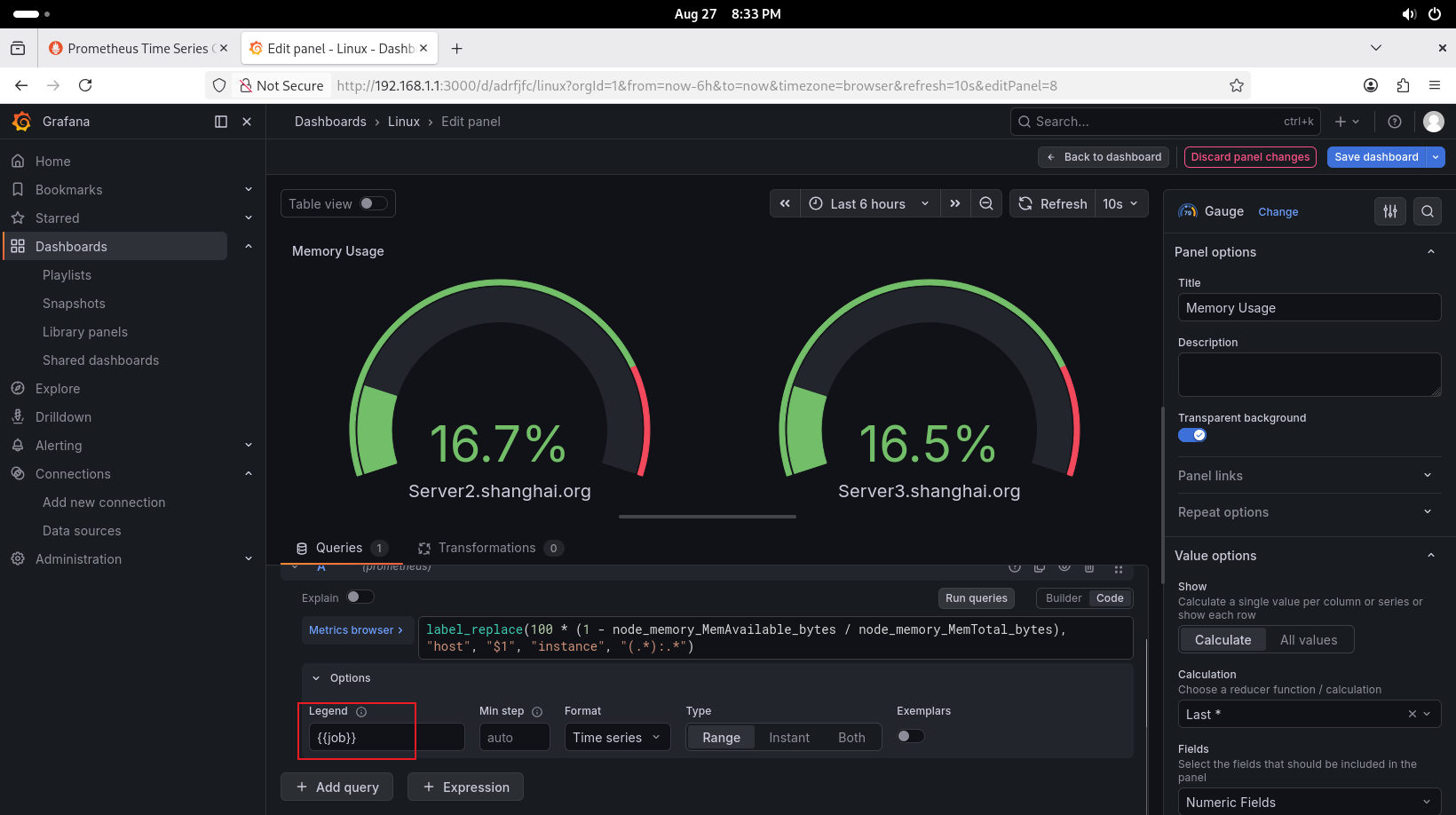

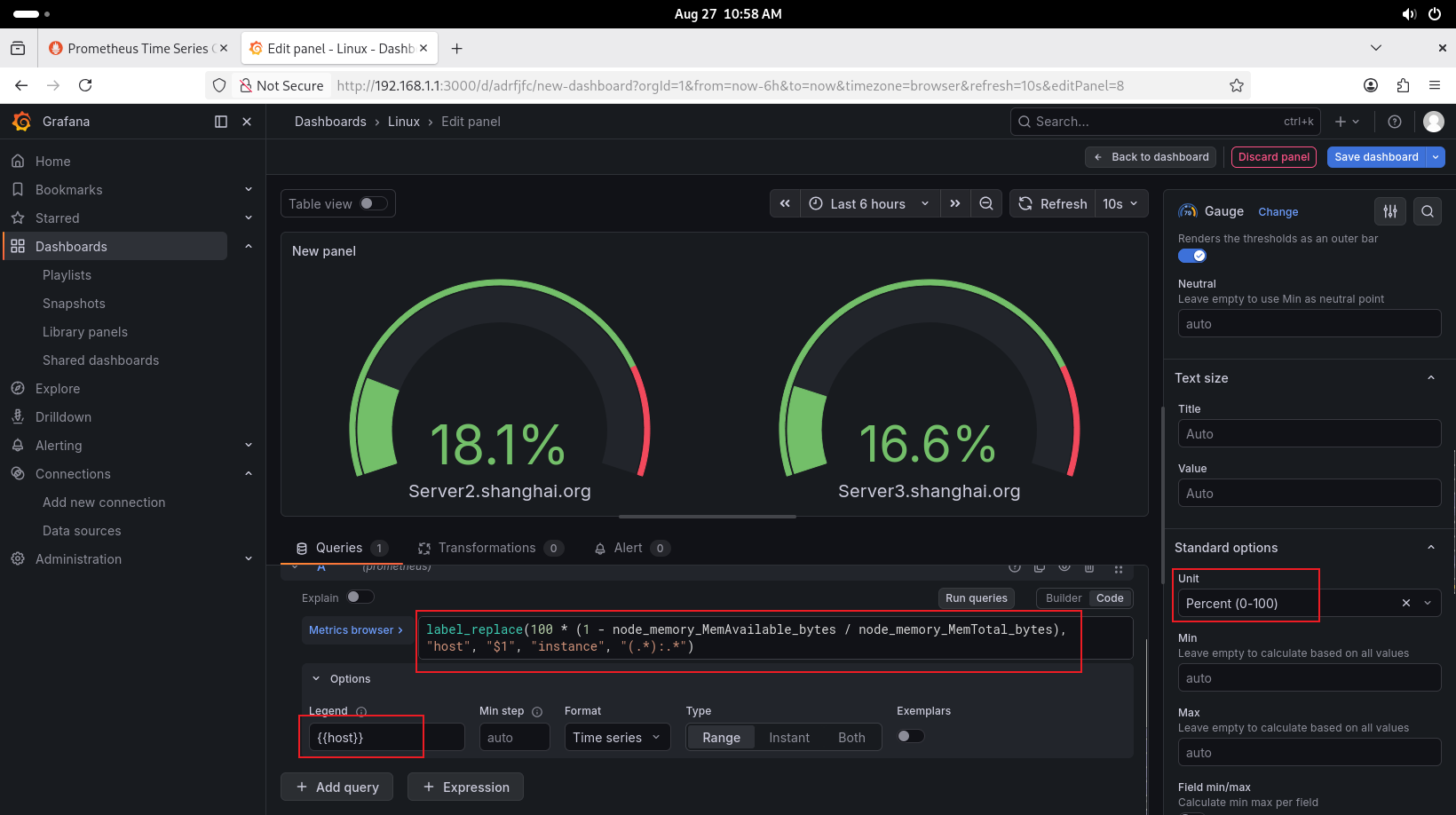

3、创建 内存 监控图表：
图表使用 Gauge
注意这里 MemAvailable 和 MemTotal 必须大写
100 * (1 - node_memory_MemAvailable_bytes / node_memory_MemTotal_bytes)
# 去掉 :9100 后：
label_replace(100 * (1 - node_memory_MemAvailable_bytes / node_memory_MemTotal_bytes),"host","$1","instance","(.*):.*")

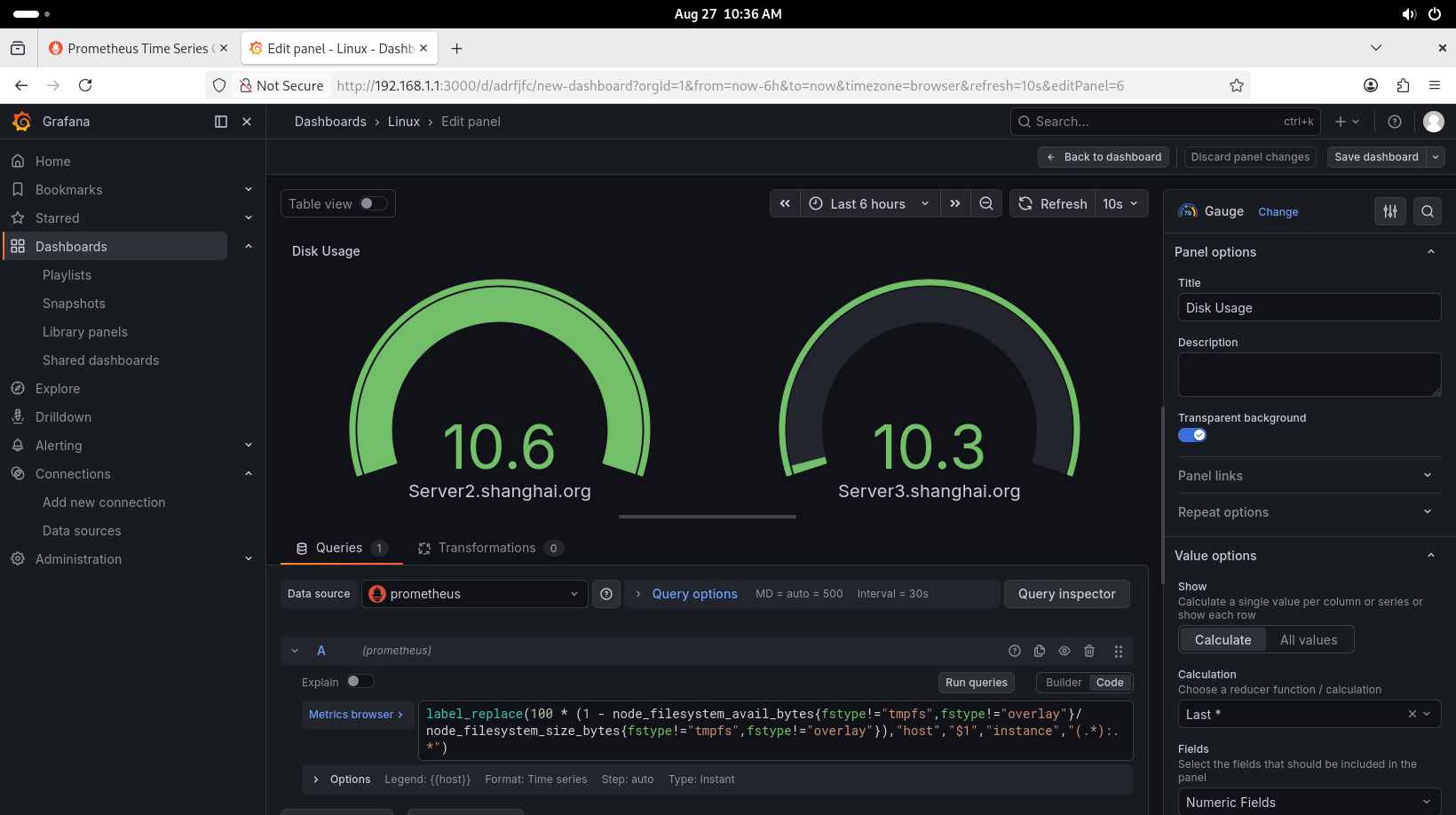

4、创建 Disk 监控图表：
图表使用 Gauge
100 * (1 - node_filesystem_avail_bytes{fstype!="tmpfs", fstype!="overlay"} / node_filesystem_size_bytes{fstype!="tmpfs", fstype!="overlay"})
# 删除 :9100 后：
label_replace(100 * (1 - node_filesystem_avail_bytes{fstype!="tmpfs", fstype!="overlay"} / node_filesystem_size_bytes{fstype!="tmpfs", fstype!="overlay"}), "host", "$1", "instance", "(.*):.*")

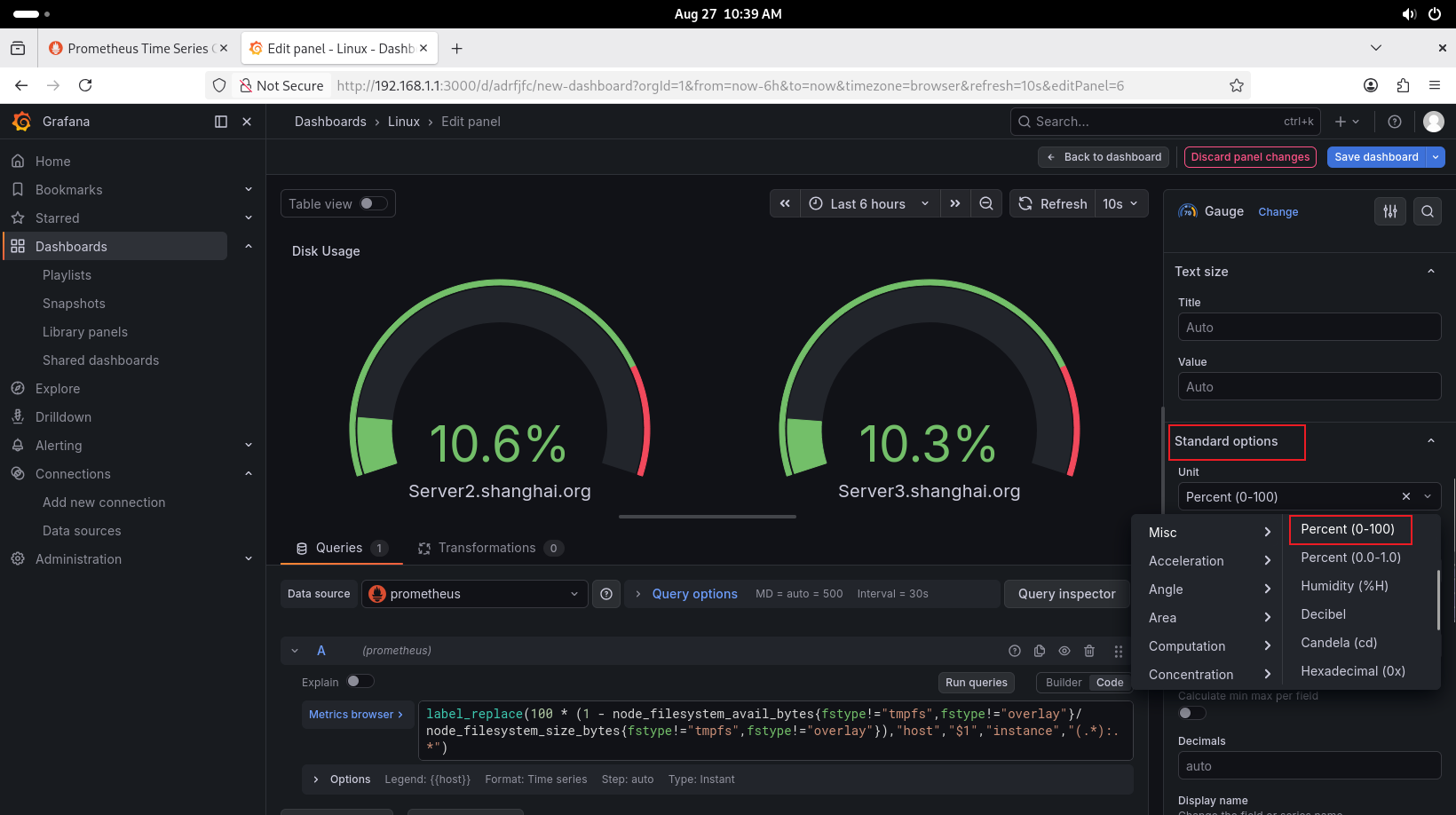

·添加 单位 % ：
5、创建 网络监控 图表：
图表使用 Time series
rate(node_network_receive_bytes_total{device="ens33"}[5m]) * 8
# 删除 :9100 后：

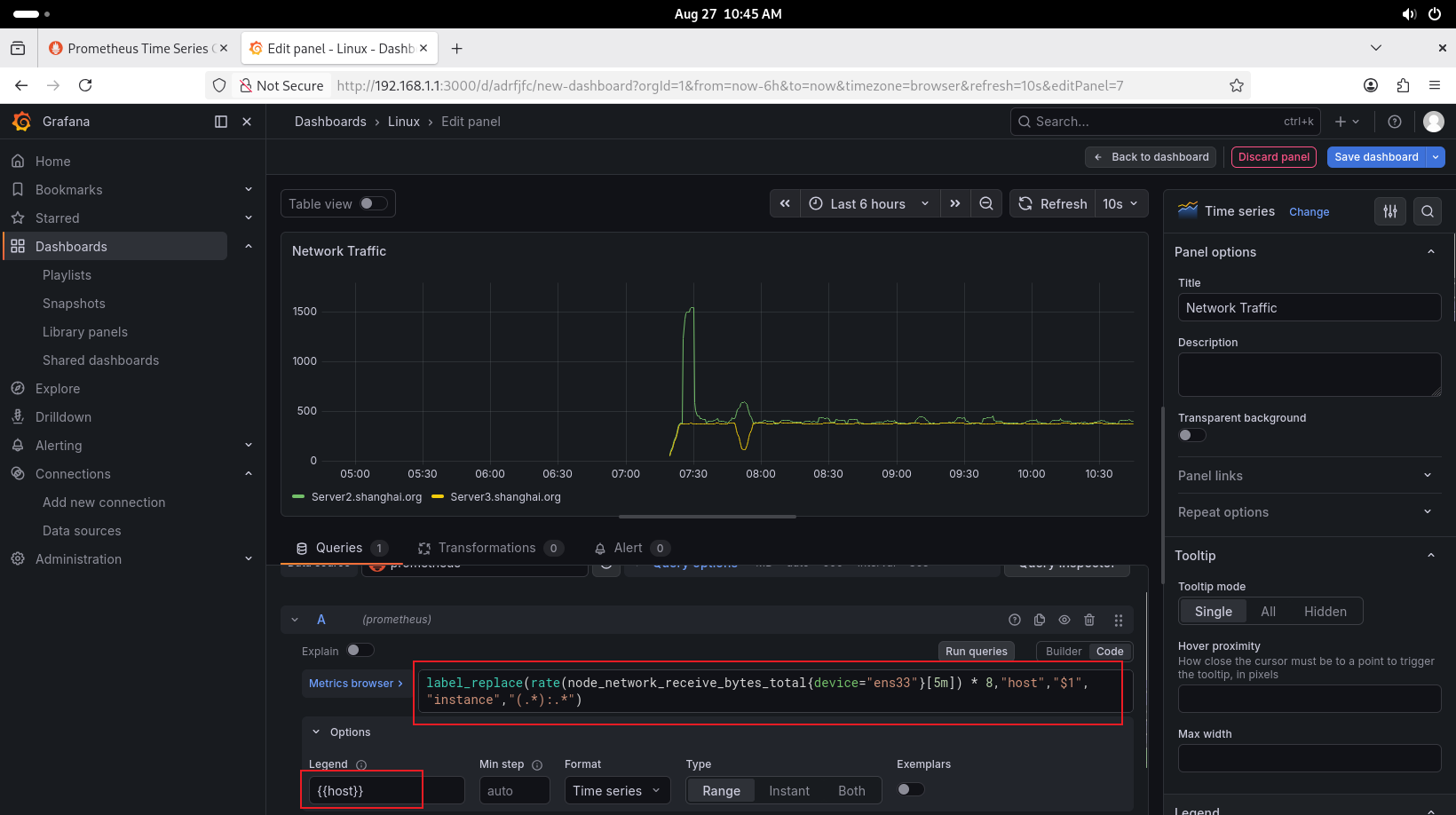

label_replace(rate(node_network_receive_bytes_total{device="ens33"}[5m]) * 8,"host","$1","instance","([^:]+):9100")

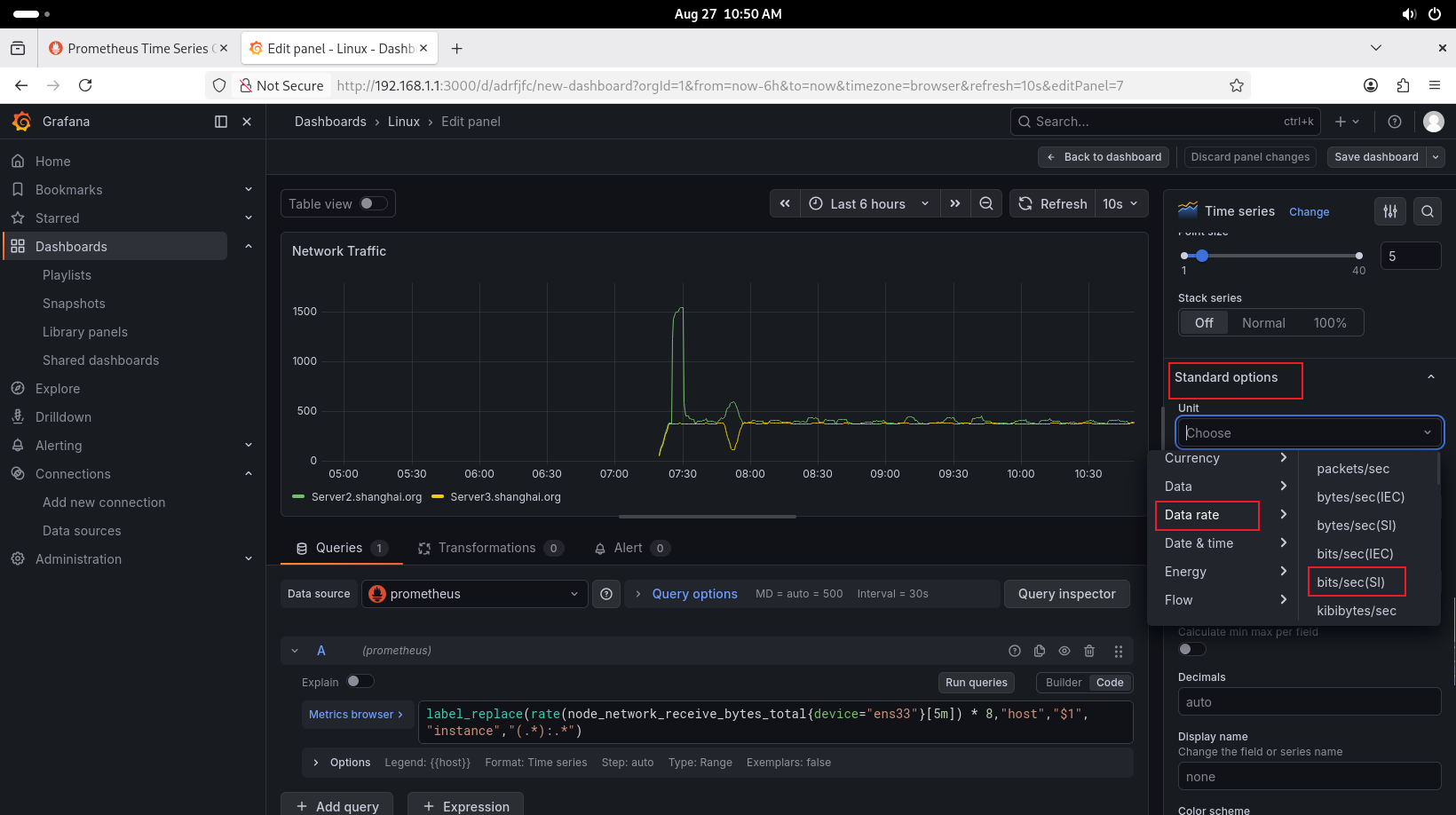

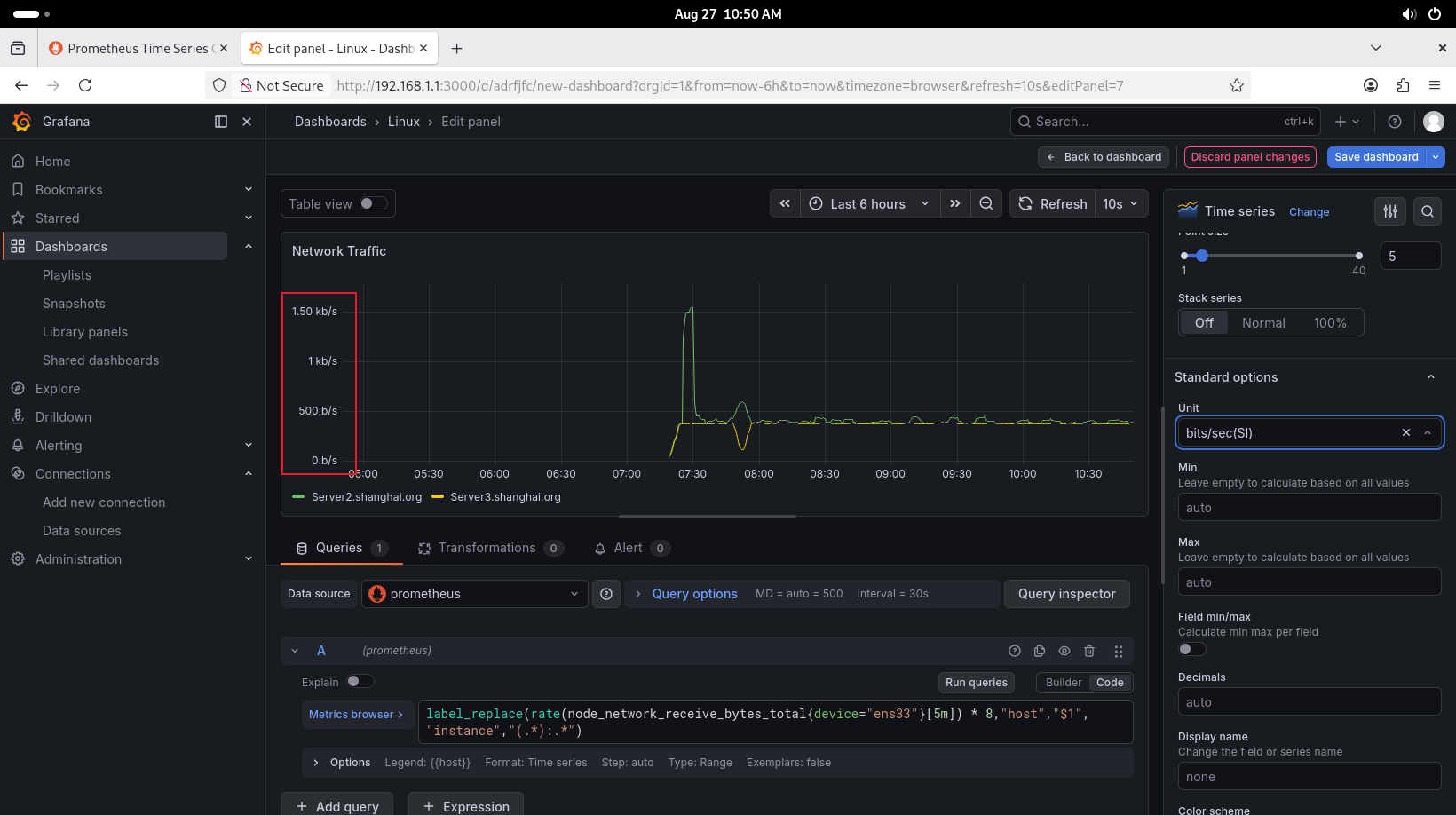

·给左边加单位：
因为这里 乘以了 8，所以单位应该是 bit/s
在 图表设置区：
效果：

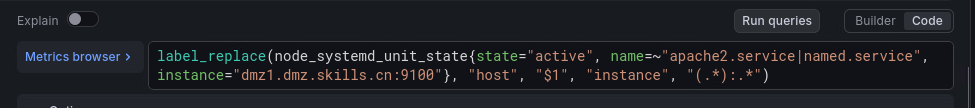

6、监控 服务状态：

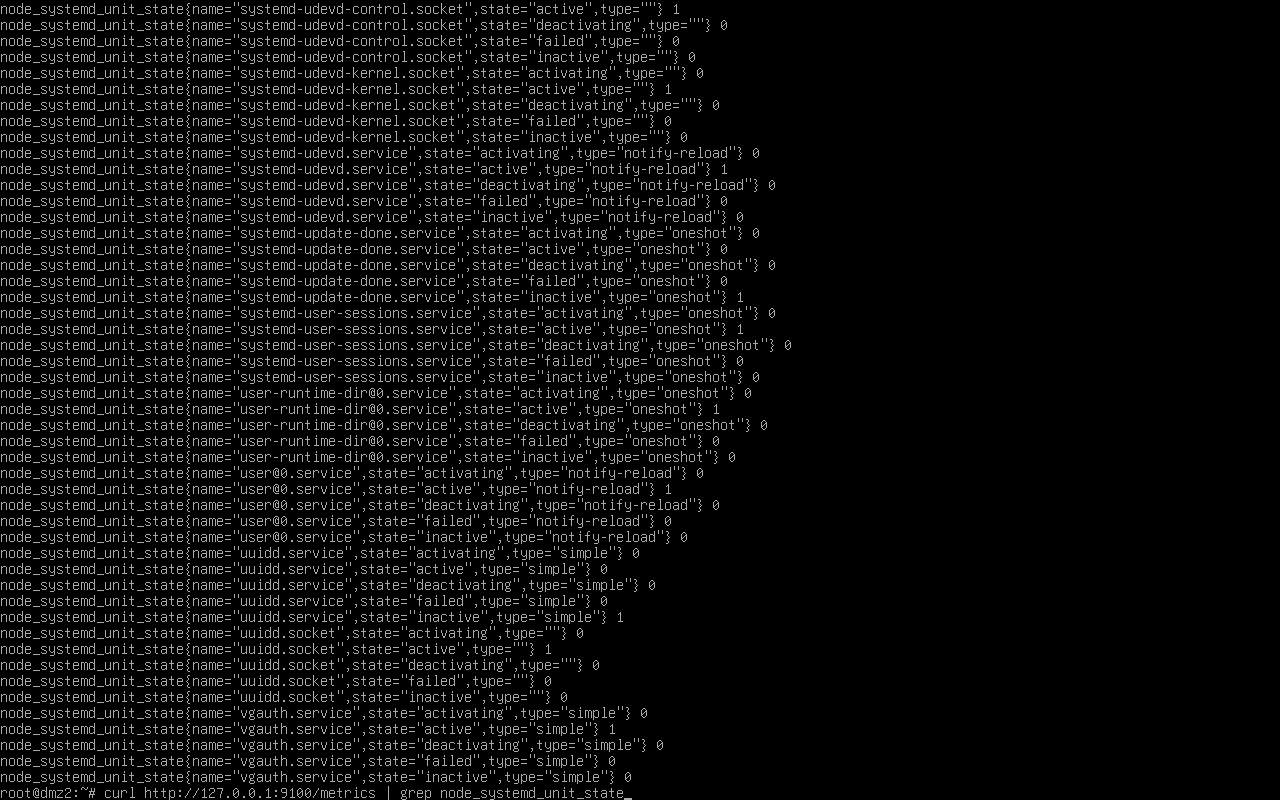

# 使用 node_systemd_unit_state 参数
node_system.. 可以在 Builder中补全
name=~ 可以定义多个服务，能够同时查看多个服务是否up/down
然后可以使用 value map将 1 映射为 UP，将 0 映射为 DOWN

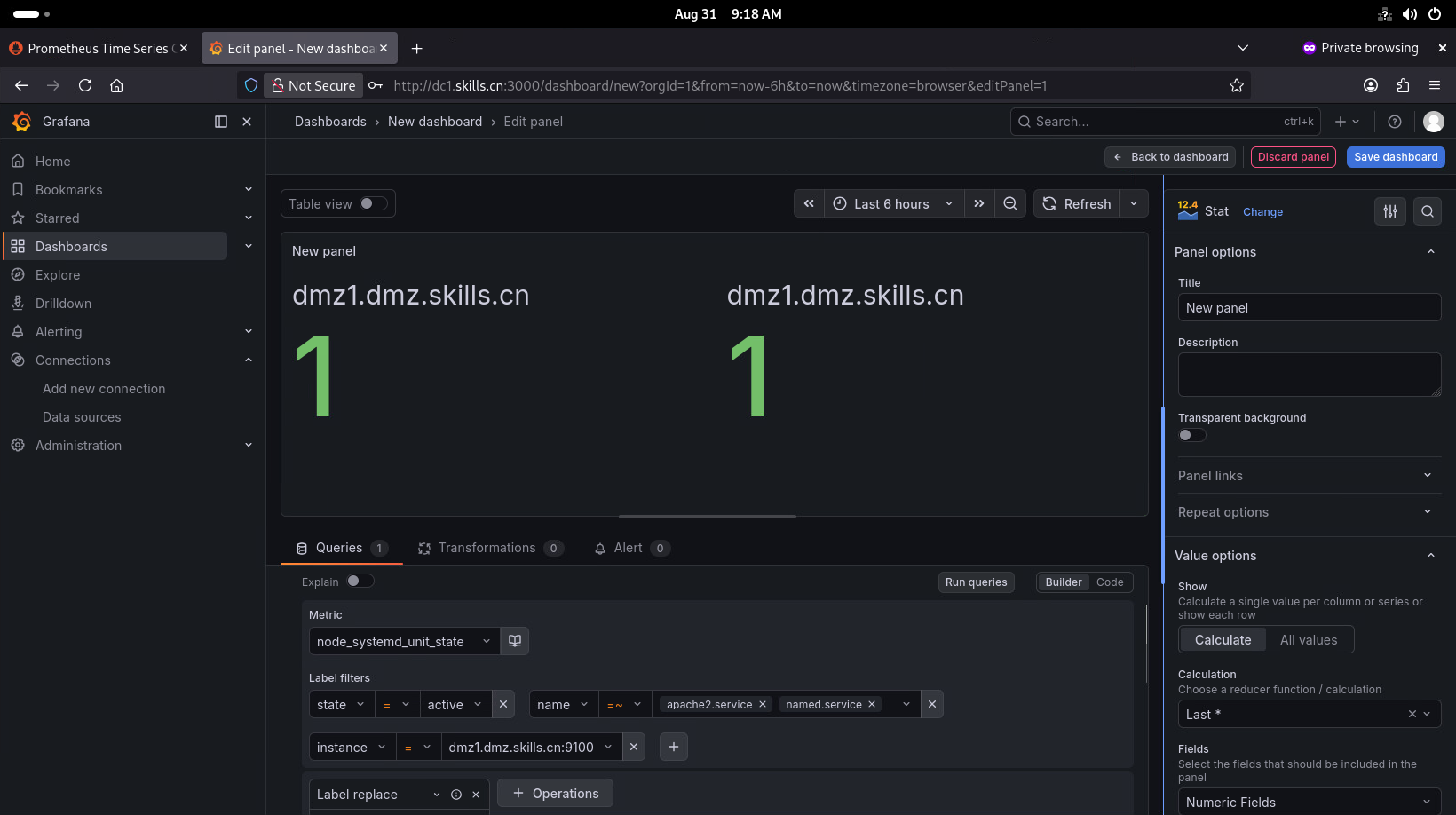

·显示效果：
