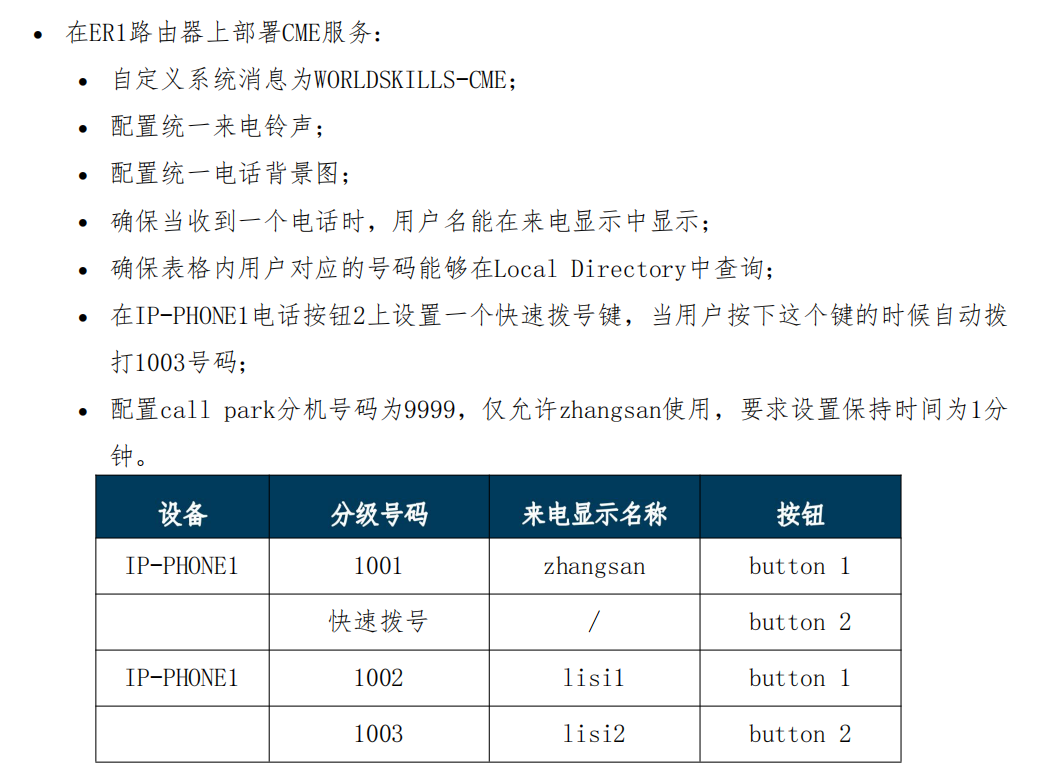

·题目：

·附件：


一、配置 IP电话：


1、CSR1000v 配置：

（1）从 客户端中拷贝文件到本地：
copy tftp: flash:
    172.16.10.1
    （拷贝big.png、ring.raw 等三个附件）

（2）配置 CME：

2.1、DHCP：
ip dhcp pool VOIP
 network 172.16.10.0 255.255.255.0
 default-router 172.16.10.254
 option 150 ip 192.168.10.10


2.2、telephone 主体配置：
telephony-service
 max-ephones 10
 max-dn 10
 ip source-address 192.168.10.10 port 2000
 system message WORLDSKILLS-CME
 create cnf-files

2.3、配置 Local Directory查询：
telephony-service
 service dnis dir-lookup    //（可选）
 url services http://192.168.10.10/LocalDirectory    //（可选）
## 手动定义 Local Directory（不定义也可以，会自动进行获取）：
 directory entry 1 1001 name zhangsan
 directory entry 2 1002 name lisi1
 directory entry 3 1003 name lisi2
 directory entry 4 9999 name zhangsan

2.4、配置拨号用户：
# 配置 拨号用户：
ephone-dn 1 dual-line
 description IP-PHONE1
 number 1001
 label zhangsan    //来电时显示的名称、按钮旁边显示的名称
 name zhangsan    //用户名
ephone-dn 2 dual-line
 description IP-PHONE1    //会显示在IP电话右上角
 number 1002
 label lisi1
 name lisi1
ephone-dn 3 dual-line
 description IP-PHONE1
 number 1003
 label lisi2
 name lisi2

2.5、配置拨号线路：
ephone  1
 mac-address 000C.292C.F303
 speed-dial 1 1003 label "The_Fast_Dial"    //配置快速拨号给1003号码（会按顺序自动分配在未被占用的按钮上）
 type 7962    //指定IP电话版本
 button  1:1

ephone  2
 mac-address 000C.29E0.FC61
 type 7962
 button  1:2 2:3

2.6、配置分机号码：
ephone-dn 4 octo-line
 number 9999
 park-slot reserved-for 1001 timeout 60 limit 1    //只有 1001才能够使用此分机号

# park-slot    //直接这样配置也能开启分机号码，reserved-for 只是设置了仅允许1001用户使用分机号码；并且默认超时时间为 90秒

# 参数解释：
ephone-dn 1 后面能跟两个参数：
1、dual-line    //最大支持两条并发呼叫
2、​octo-line​​    //最大支持8调并发呼叫
如果一个参数都不指定，就会使用默认的 single-line，仅支持单条并发呼叫


（3）在 电话中自定义背景：
附件在最上面

3.1、编写 xml 文件：
注意：大图的 长、宽 必须 320x212
小图的 长、宽 必须是 80x53
vim List.xml


3.2、修改图片的大小（如果大小不合适）：

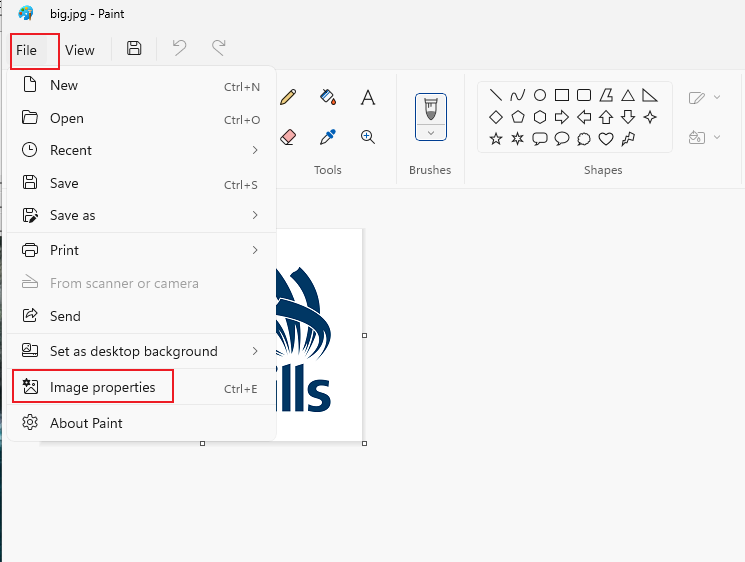

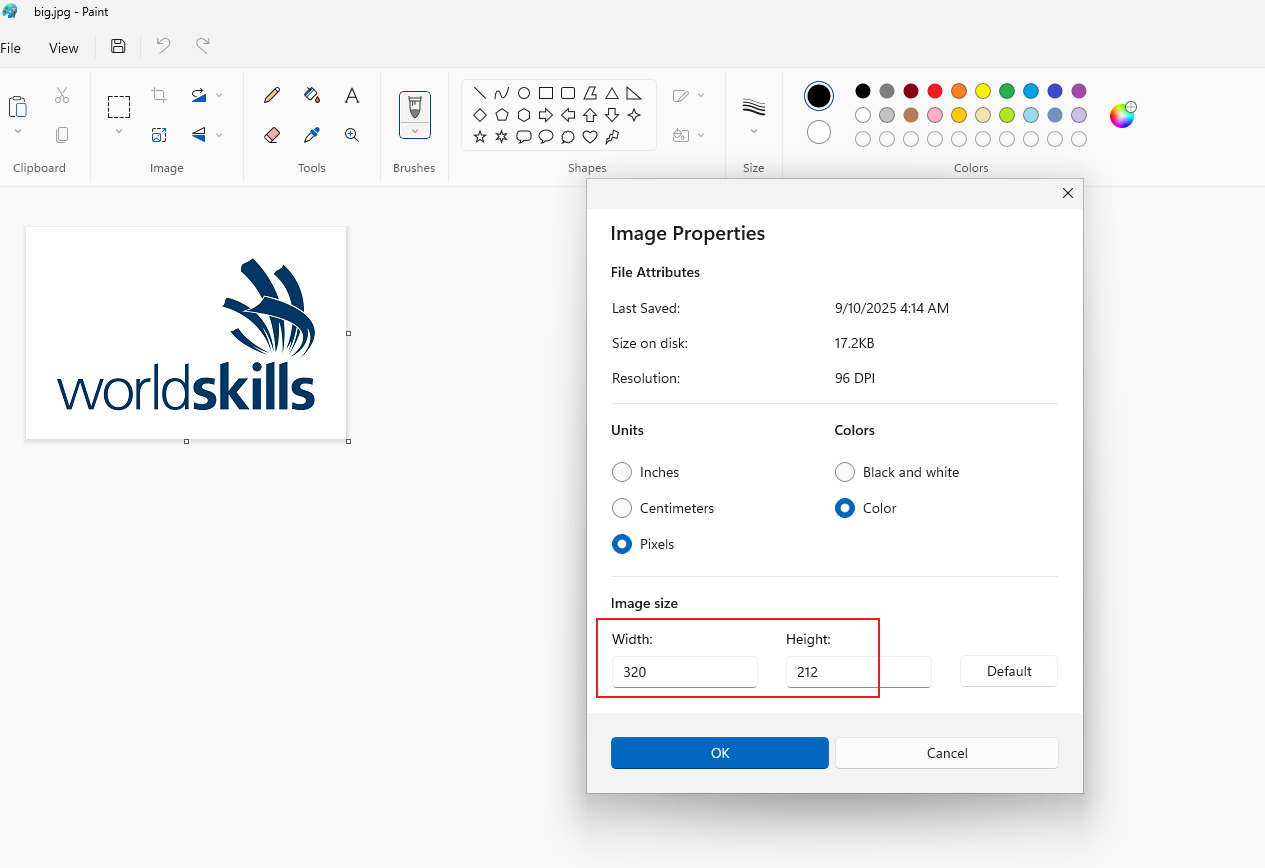

可以打开画图，点击属性然后修改图片的大小：

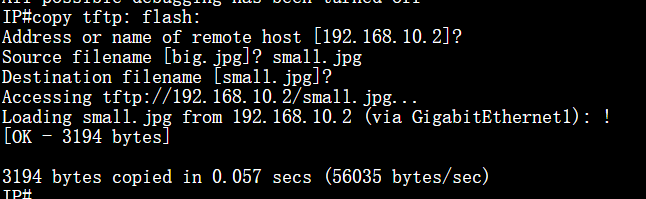

3.2、将背景图片 和 xml文件拷贝到 CME服务器上：
copy tftp: flash:
    192.168.10.2
    List.xml
.....
.....
.....


3.3、查看 IP电话请求的 xml 文件是什么格式：
要查看ip电话使用的是什么格式，可以在路由器上使用命令开启debug，然后在ip电话上请求一次背景图片来进行查看：
debug tftp packet

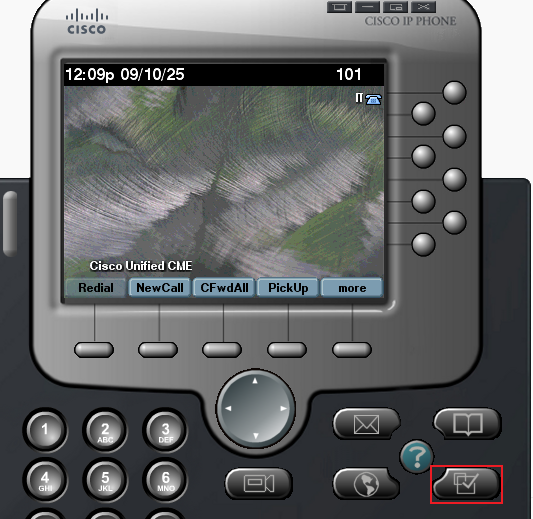

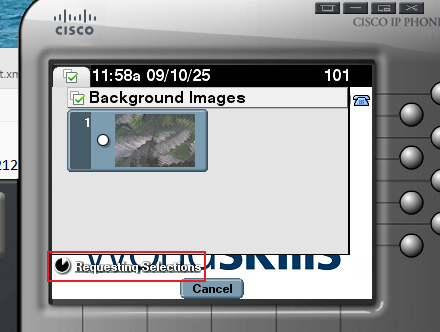

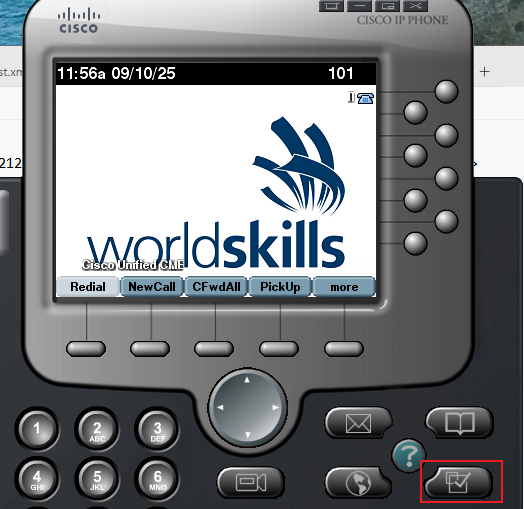

然后在ip电话上请求背景图片：

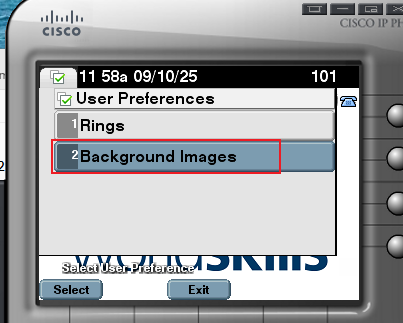

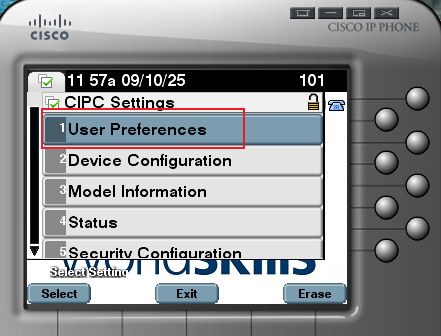

这个User Preferences无法更改，有小锁，可以键盘输入“**#”（没有双引号）解锁

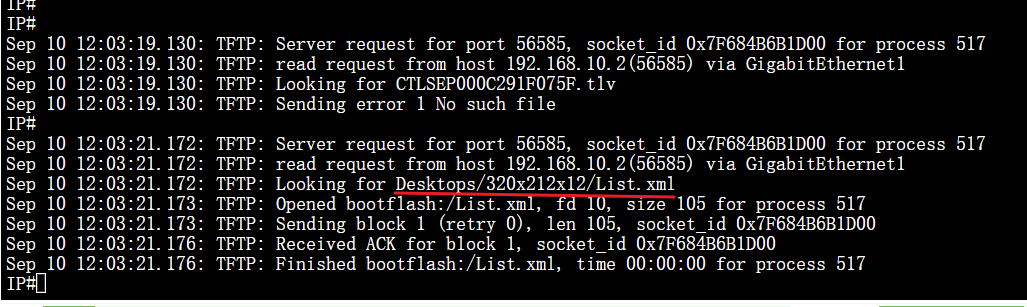

在路由器上查看：
按照这个格式写 tftp别名即可：
# 打开debug：
debug tftp packet


3.4、根据上面的格式设置tftp别名：
# 这里必须设置文件别名，否则无法使用，并且xml文件的别名必须符合上面的格式，剩下两张图片的格式就只需要根据 xml文件中的内容来写即可
## List.xml
tftp-server flash:/List.xml alias Desktops/320x212x12/List.xml

tftp-server flash:big.jpg alias big.jpg
tftp-server flash:small.jpg alias small.jpg

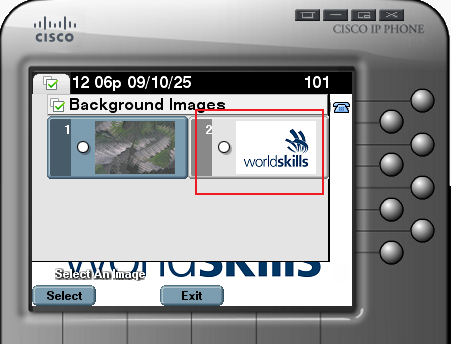

3.5、完成上面的配置后就可以进行更改壁纸了：

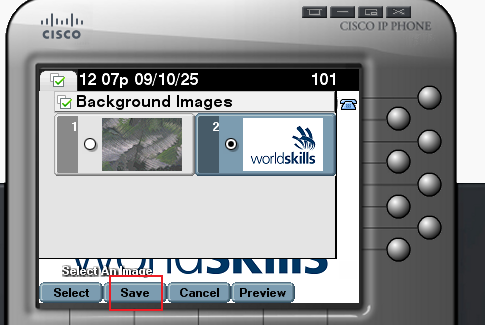

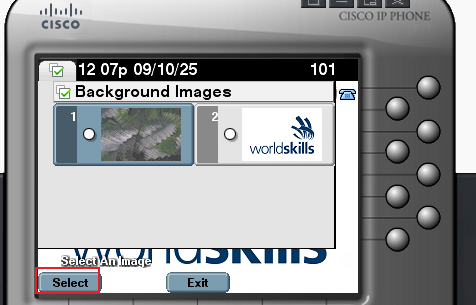

点击 select，然后点击 save即可




（4）在 电话中自定义铃声：

4.1、编写 xml文件：

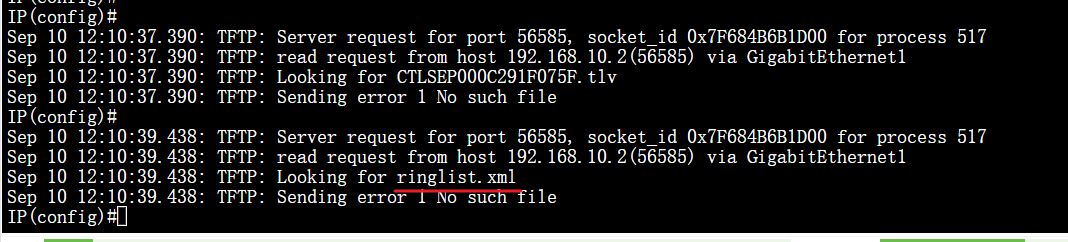

4.2、使用 tftp查看别名格式：
根上面的操作一样，这里就不展示了

4.3、配置 tftp别名：
先将文件传给路由器：
tftp-server flash:ringlist.xml alias ringlist.xml    //这个必须要匹配ip电话请求的格式

tftp-server flash:ring.raw alias ring.raw    //这个必须匹配xml文件中定义的格式


4.4、测试：

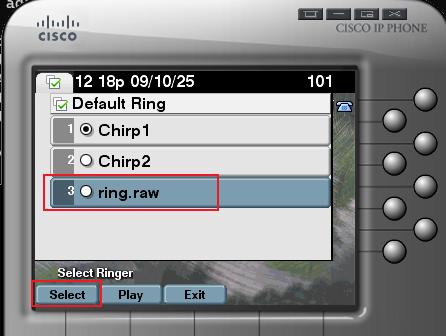

路径：Setting -> User Preferences -> Rings -> Default Ring -> ring.raw
等待一会，可以看到请求成功：


·测试：

·分机号码（将当前通话挂起）：

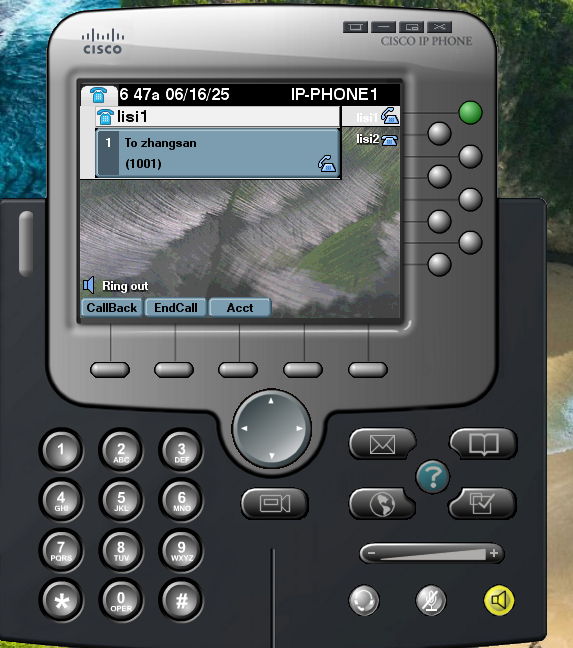

lisi先给zhangsan拨号：

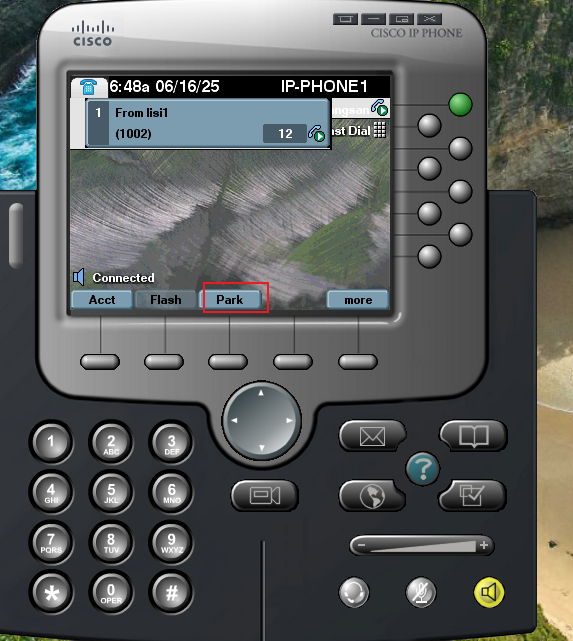

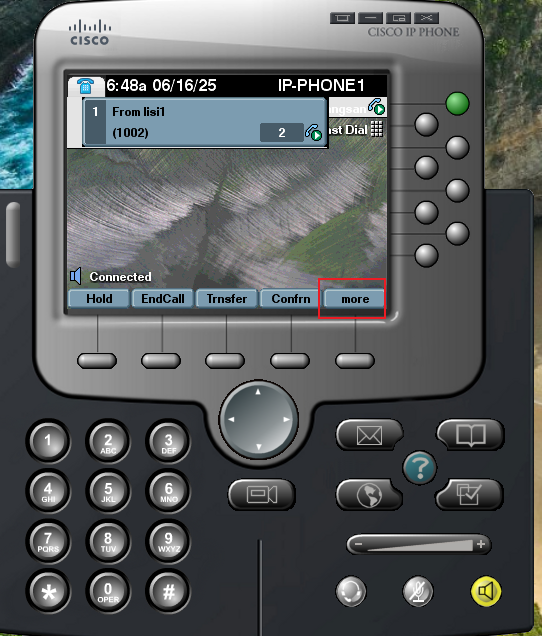

zhansan接通后，可以随时选择将通话进行挂起：

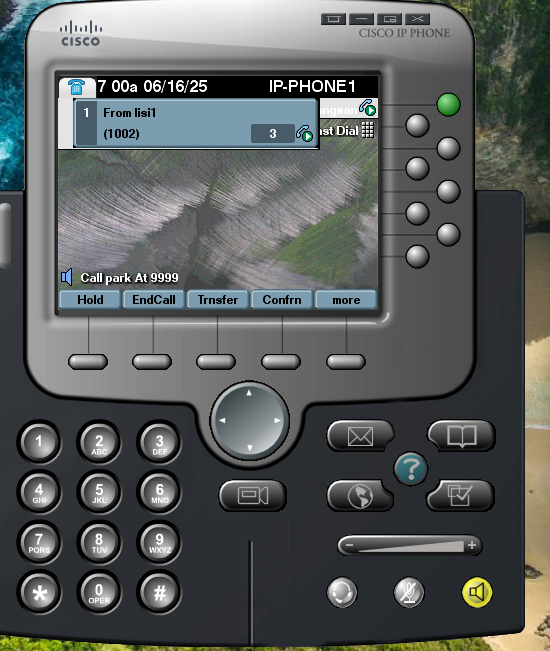

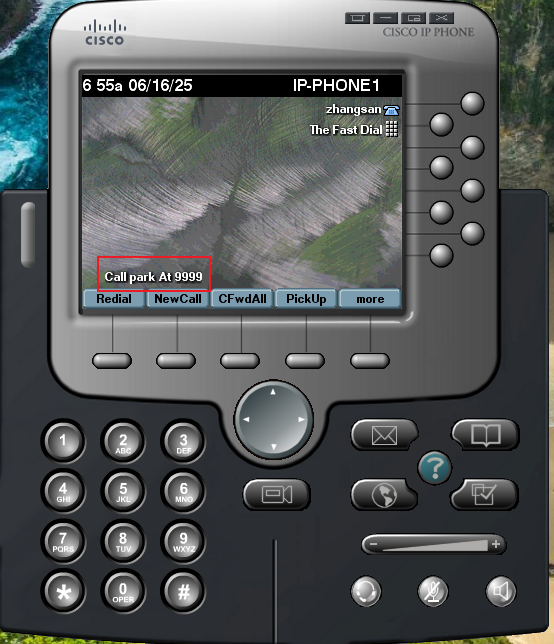

ip电话会自动选择挂起的分机号，并显示出来：

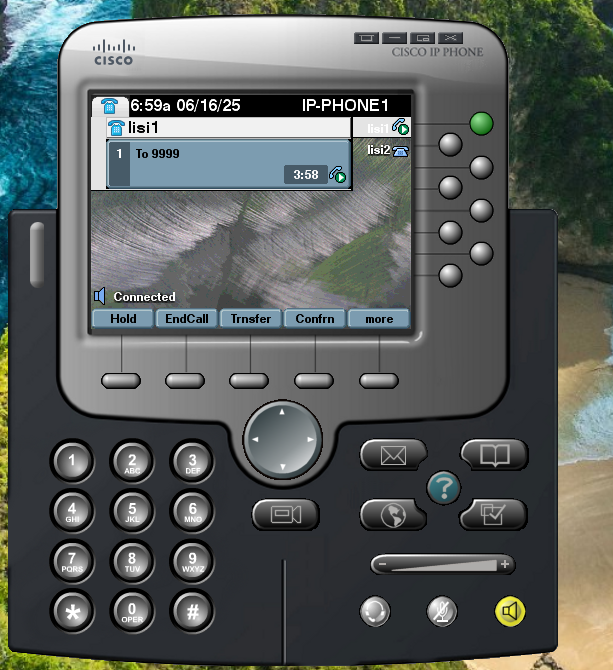

此时对端就会显示变成在跟9999拨号：

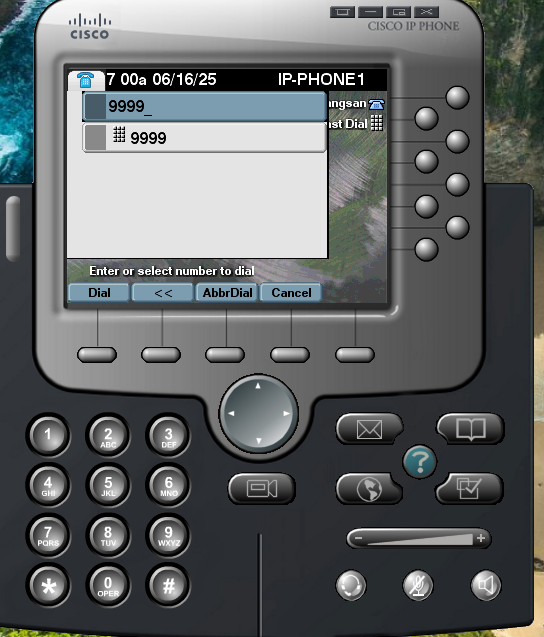

想要取回拨号只需要再拨打 9999即可：

此时就取回通话了：

对端也变回zhangsan了：

假设在分机号码指定的时间内没有及时重新拨回，该通话就会结束



二、额外配置：

1、当 当前主机繁忙（正在通话时），将电话转接到其他号码：
ephone-dn 3 dual-line
 number 1004
 label test
 name test
 call-forward busy 1002    //将电话转拨给 1002号码

·测试：
三台客户端：
PC1（1001），拨号给PC3（1004），当PC3繁忙时会将电话转拨给PC2（1002）

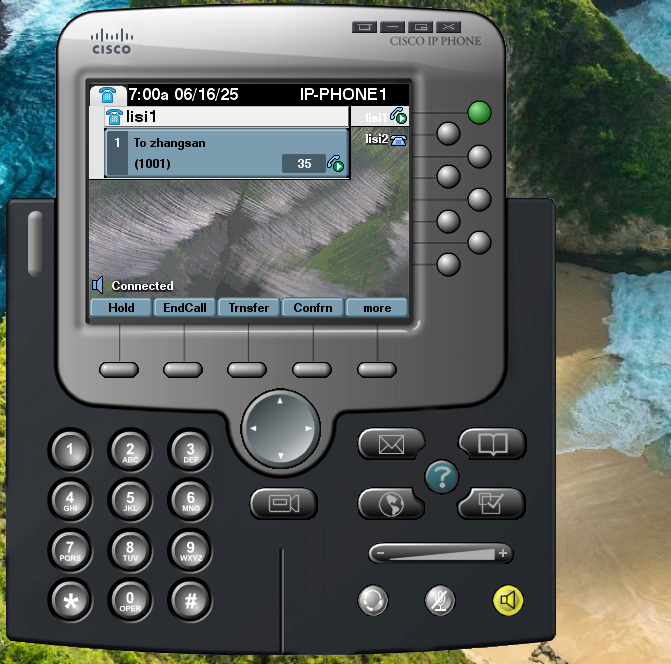

先让PC1和PC3进行通话：

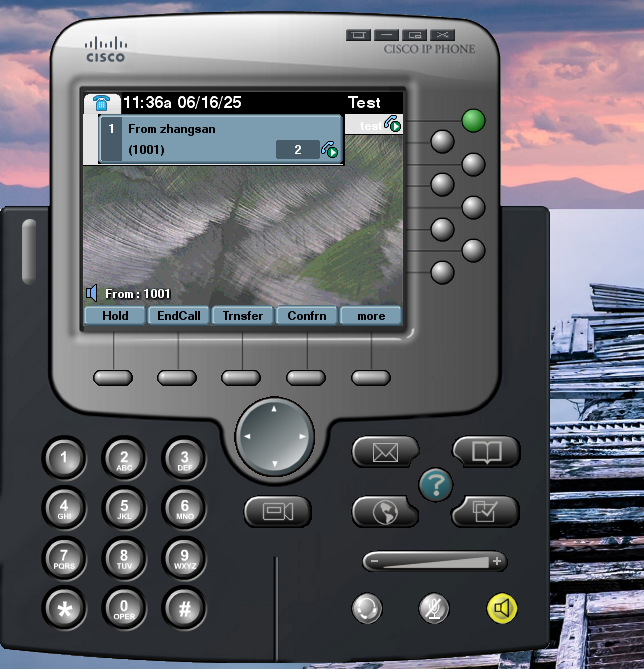

然后PC2再打PC3的电话：

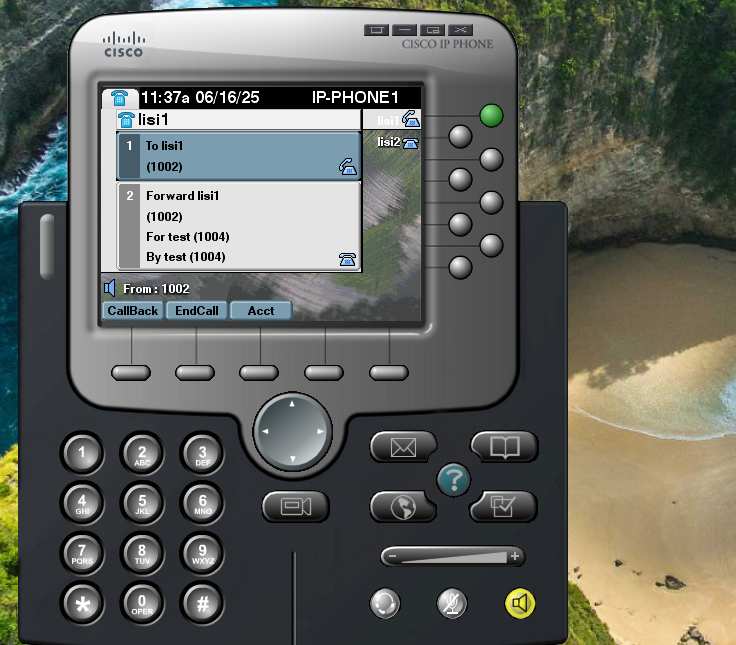

因为PC3正在繁忙，因此会转拨给 1002，而1002在本机上，所以才会显示两条



2、当 其他人拨打当前主机号码，并且超过指定时间没有接通时，将电话转给其他号码：
ephone-dn 3 dual-line
 number 1004
 label test
 name test
 call-forward noan 1003 timeout    //当其他人呼叫本机，并且超时10秒没有接通时，将电话转拨给 8888号码


·测试：
三台客户端：
PC1（1001），拨号给PC3（1004），当PC3 超过10秒未接听电话时会将电话转拨给PC2（1003）

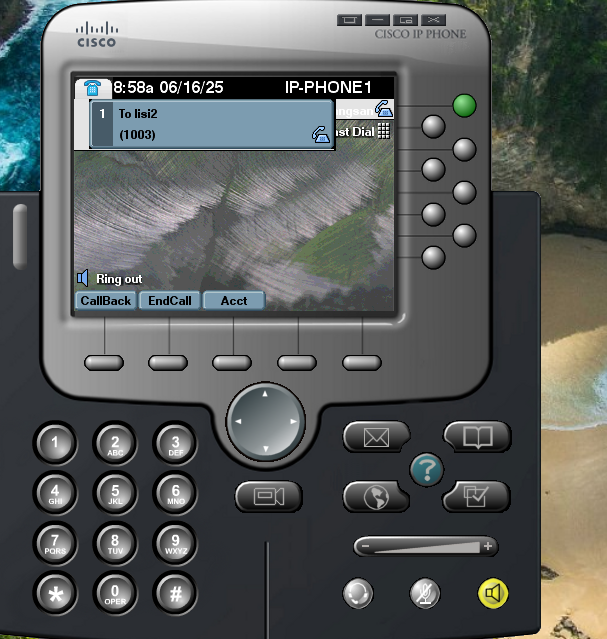

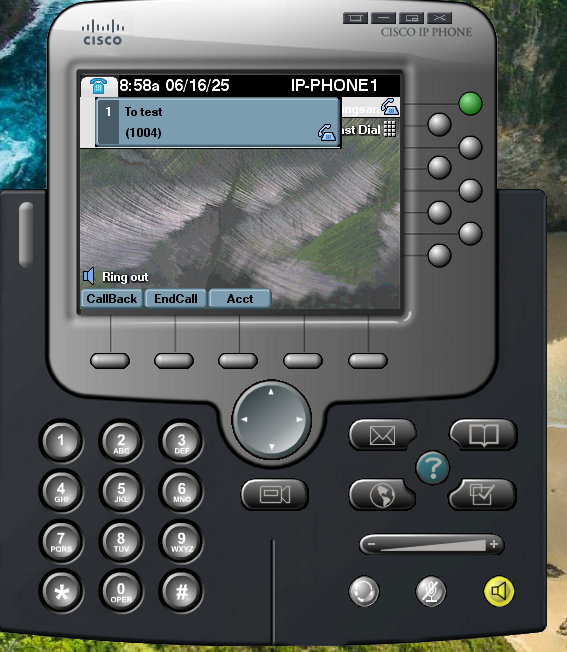

拨号给 1004：

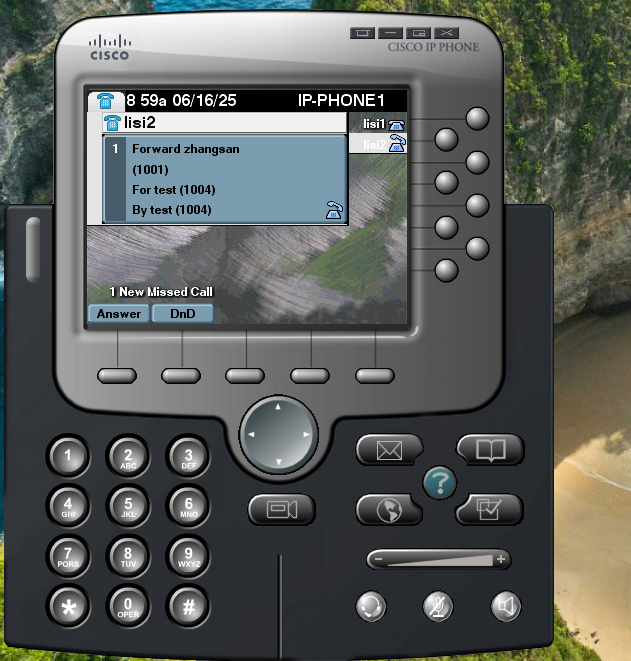

当超过1004超过10秒没有接通，就会转拨给1003：

此时 1003收到了这个转拨：
