·什么是 vrf：
VRF = 在同一台路由器上，创建多个彼此完全隔离的路由表（RIB + FIB），存在vrf时，一台路由器 = 多台逻辑路由器
vlan //二层隔离
vrf //三层隔离
用处：
VRF (Virtual Routing and Forwarding) 是在一台物理路由器内创建多个独立路由表的术语。角色： 类似于创建了多个虚拟路由器，因此属于不同 VRF 的接口即使使用相同的 IP 地址范围，也可以共存而不会发生路由冲突。
用途：多租户 (Multi-tenancy)： 服务提供商为多个客户分别提供独立的网络环境时。
安全隔离： 在同一台设备上对内网、外网、DMZ 等进行逻辑隔离时。
MPLS VPN： 在服务提供商环境中实现客户专属 VPN 的核心技术。
2. VRF 的技术特征独立的路由表每个 VRF 拥有自己的路由条目，不与其他 VRF 共享。
例：可以在 VRF A 中设置 $10.0.0.0/24$，同时在 VRF B 中也设置 $10.0.0.0/24$。
接口绑定 (Interface Binding)将路由器的物理接口或子接口归属于特定的 VRF。
接口仅参照所属 VRF 的路由表。路由泄露 (Route Leaking - 选择性共享)必要时可以共享 VRF 之间的部分路由。（例：仅在内网和安全网之间共享部分路径）
互联网接入 (结合 NAT)若要从各 VRF 访问互联网，需要为每个 VRF 进行 NAT 设置，或与中央 NAT VRF 相连。一、配置 vrf：
1、普通 vrf（只支持IPv4）：
ip vrf EXTERNAL
rd 1:1 //区分相同前缀的唯一标识
# 在接口中调用：
interface GigabitEthernet0/3
no ip address
vrf forwarding VRF
ip address 123.1.1.254 255.255.255.02、扩展 vrf（支持IPv4和IPv6）：
vrf definition EXTERNAL
rd 1:1
address-family ipv4
# 在接口中调用：
interface GigabitEthernet0/3
no ip address
vrf forwarding VRF
ip address 123.1.1.254 255.255.255.0二、配置 vrf 路由泄露：
如果想要让 vrf 路由 ping到外部路由、或让外部路由，ping到vrf路由，就需要配置 vrf路由泄露
两种方式：
1、静态路由
2、BGP路由1、使用静态路由配置vrf路由泄露：
vrf definition EXTERNAL
rd 1:1
address-family ipv4
# 在接口中调用：
interface GigabitEthernet0/3
no ip address
vrf forwarding VRF
ip address 123.1.1.254 255.255.255.0# 配置路由泄露：
## 最好在外部全局路由的网关上配置（最好也同时能是vrf的网关）
ip route 123.1.1.1 255.255.255.255 GigabitEthernet0/3 //配置一条去往 vrf客户端的路由（让流量能够去往vrf）
## 一定要在vrf网关上配置
ip route vrf VRF 0.0.0.0 0.0.0.0 2.2.2.2 global //配置一条vrf客户端的出口路由，指定下一跳为 2.2.2.2，让vrf 路由能够出来（global参数表示该下一跳地址会在主路由表中寻址，而不是在vrf路由表中寻址）
我这里写的是默认路由，也可以定义一个只允许vrf路由访问的网段2、让 vrf 间直接互通（RD / RT）：
# 依靠 RD/RT
## 例如一台路由器上有两个vrf：VRF1、VRF2
vrf definition VRF1
rd 1:1
route-target export 1:1 //如果路由被导出到bgp，就打上 RT 1:1 的标签
route-target import 2:2 //VRF1允许导入带 RT 2:2 标签的路由
address-family ipv4
vrf definition VRF2
rd 2:2
route-target export 2:2
route-target import 1:1
address-family ipv4
## 然后配置 bgp：
router bgp 65000
bgp log-neighbor-changes
!
address-family ipv4 vrf VRF1
redistribute connected
exit-address-family
!
address-family ipv4 vrf VRF2
redistribute connected
exit-address-family这样配置vrf之间就能够直接互通了
3、跨设备配置路由泄露（静态静态）：

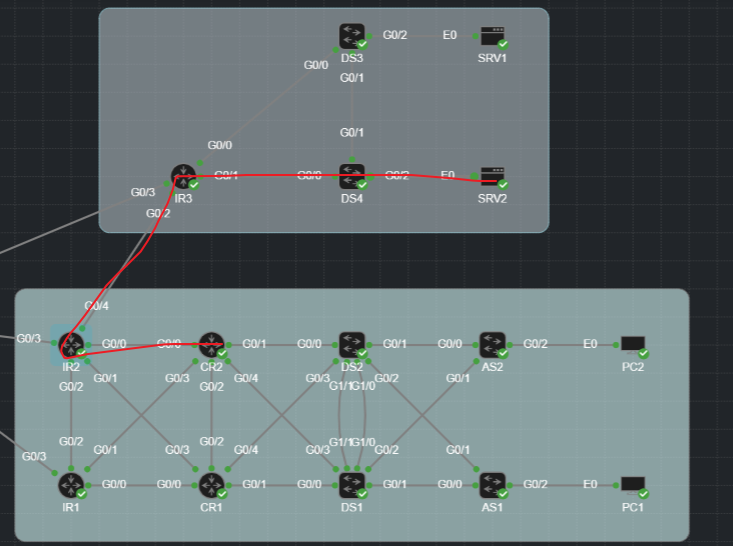

假如拓扑时这样的：
SRV2是VRF设备
要从CR2（global）访问到SRV2
## 基础配置
# IR3：
vrf definition SHANGHAI2026
rd 200:30
address-family ipv4
exit-address-family
interface GigabitEthernet0/1
vrf forwarding SHANGHAI2026
ip address 192.168.1.254 255.255.255.0
interface GigabitEthernet0/2
ip address 200.2.3.2 255.255.255.252
# CR2:
interface GigabitEthernet0/0
ip address 200.2.2.2 255.255.255.252
interface Loopback1
ip address 100.64.2.2 255.255.255.255因为是 CR2要使用 loopback 1访问 vrf，所以IR3就要给一条vrf路由指向CR2
并且CR2上也要配置一条路由，指向IR3
这些路由的下一跳都无所谓，只要能够指向相应的机器即可（因为配置到这里，肯定都是全网通的环境了）
# 配置路由泄露：
## IR3：
ip route vrf SHANGHAI2026 100.64.2.2 255.255.255.255 100.64.2.2 global //前面指定要访问的路由，后面这个指定路由下一跳（global地址）
## CR2：
ip route 192.168.1.1 255.255.255.255 100.64.1.3三、PBR 跨 vrf/global 转发（PBR让数据包改用指定的表进行转发）：
# 设置PBR 让vrf路由使用global路由表查表转发：
## 让匹配到的 vrf 流量使用 global 表进行查表转发：
ip access-list extended vrf1
permit ip 10.10.10.0 0.0.0.255 192.168.20.0 0.0.0.255
route-map vrf1 10
match ip address vrf1
set global
interface GigabitEthernet0/0
ip policy route-map A_TO_GLOBAL
# 设置PBR 让global路由使用vrf路由表查表转发：
## 让匹配到的 流量，使用 vrf 表进行查表转发：
ip access-list extended global1
permit ip 192.168.20.0 0.0.0.255 10.10.10.0 0.0.0.255
route-map GLOBAL_TO_A permit 10
match ip address global1
set vrf A
interface GigabitEthernet0/1
ip policy route-map global1
## 这里还需要解决一个问题（用路由泄露），vrf路由出去后，并没有回来的回程路由，因为路由是vrf，global并不知道怎么过来：
ip route 10.10.10.0 255.255.255.0 GigabitEthernet0/0四、MP-BGP路由泄露：
其实就是MPLS VPN，看 MPLS那篇笔记即可
