配置 pppoe 拨号.note
·配置了pppoe，ip nat outside要设置为 dialer接口，ip nat inside source ... 的出接口也要设置为 dialer接口
一、不加密 配置 pppoe（使用路由器作为客户端）：
1、使用 出接口配置：
（1）配置 服务器：
# 配置 pppoe 客户端拨号地址池：（分配给客户端的地址）
ip local pool IP 210.115.4.10
# 配置 pppoe 接口：
bba-group pppoe global
virtual-template 1
# 配置 virtual-template 1 接口：
interface virtual-template 1
ip unnumbered gig 0/3 //设置接口源地址为 g0/3
peer default ip address pool IP //调用前面创建的地址池
no ppp authentication
# 进入连接客户端的出接口，应用 pppoe：
interface g0/3
no sh
ip add 210.115.4.1 255.255.255.240
pppoe enable group global（2）配置 客户端：
# 配置拨号接口：
interface dialer 1
ip address negotiated
encapsulation ppp //设置封装协议为 ppp
dialer pool 1
no ppp authentication //CML2.9中必须要显示配置no，才不会进行身份认证
# 在连接 服务器的接口中应用 pppoe：
interface g0/0
no sh

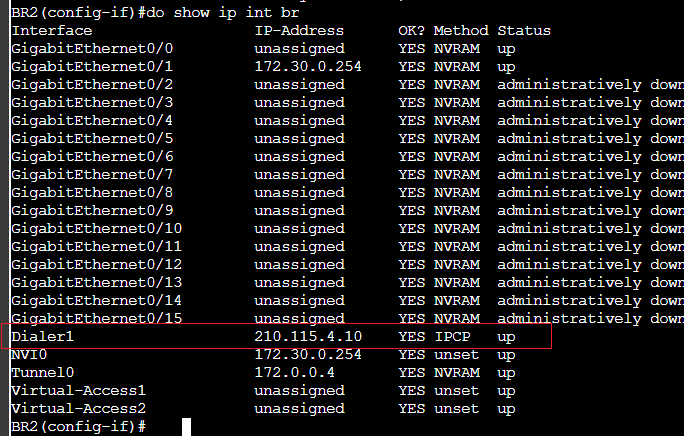

pppoe-client dial-pool-number 1查看：
2、使用 Loopback 接口配置：
（1）配置 服务器：
# 配置 Loopback 接口地址：
interface Loopback 10
no sh
ip add 210.115.4.1 255.255.255.240
# 配置 pppoe 客户端拨号地址池：（分配给客户端的地址）
ip local pool IP 210.115.4.10
# 配置 pppoe 接口：
bba-group pppoe global
virtual-template 1
# 配置 virtual-template 1 接口：
interface virtual-template 1
ip unnumbered Loopback 10 //设置接口源地址为 Loopback 10
peer default ip address pool IP //调用前面创建的地址池
no ppp authentication
# 进入连接客户端的出接口，应用 pppoe：
interface g0/3
no sh
pppoe enable group global（2）配置 客户端：
# 配置拨号接口：
interface dialer 1
ip address negotiated
encapsulation ppp //设置封装协议为 ppp
dialer pool 1
no ppp authentication
# 在连接 服务器的接口中应用 pppoe：
interface g0/0
no sh
pppoe-client dial-pool-number 1查看：
二、使用 chap 加密（使用路由器作为客户端）：
双向chap时两边不能使用同一个用户名
如果只做单边chap，那么另一边需要配置 no ppp authentication（不验证对端身份），但是要配置ppp chap hostname和password，因为对端要求验证身份
1、服务器 使用出接口作为pppoe接口（chap加密）：
（1）配置 服务器：
# 创建一个用户，该用户需要与 客户端 chap 配置的 hostname 相同（密码不能使用加密密码）：
username user2 password Skills39
# 配置 pppoe 客户端拨号地址池：（分配给客户端的地址）
ip local pool IP 210.115.4.10
# 配置 pppoe 接口：
bba-group pppoe global
virtual-template 1
# 配置 virtual-template 1 接口：
interface virtual-template 1
ip unnumbered gig 0/3 //设置接口源地址为 g0/3
peer default ip address pool IP //调用前面创建的地址池
ppp authentication chap //要求验证对端身份
ppp chap hostname user1 //这个实际上是定义 chap的用户名
ppp chap password Skills39 //设置 chap密码
# 进入连接客户端的出接口，应用 pppoe：
interface g0/3
no sh
ip add 210.115.4.1 255.255.255.240
pppoe enable group global（2）配置 客户端连接：
# 创建一个用户（该用户需要与 服务器chap 指定的hostname同名）（密码不能使用加密密码）：
username user1 password Skills39
# 配置拨号接口：
interface dialer 1
ip address negotiated
encapsulation ppp //设置封装协议为 ppp
dialer pool 1
ppp authentication chap
ppp chap hostname user2
ppp chap password Skills39
# 在连接 服务器的接口中应用 pppoe：
interface g0/0
no sh
pppoe-client dial-pool-number 1查看：
2、服务器 使用Loopback接口作为 pppoe接口（chap加密）：
这里 chap 用来指定用户名的命令是 ppp chap hostname，只有对端本地拥有该用户，pppoe 才会生效
（1）配置 服务器：
# 创建一个用户，该用户需要与 客户端 chap 配置的 hostname 相同：
username BR2 password Skills39
# 配置 Loopback 接口地址：
interface Loopback 10
no sh
ip add 210.115.4.1 255.255.255.240
# 配置 pppoe 客户端拨号地址池：（分配给客户端的地址）
ip local pool IP 210.115.4.10
# 配置 pppoe 接口：
bba-group pppoe global
virtual-template 1
# 配置 virtual-template 1 接口：
interface virtual-template 1
ip unnumbered Loopback 10 //设置接口源地址为 Loopback 10
peer default ip address pool IP //调用前面创建的地址池
ppp authentication chap //设置身份认证方式为 chap
ppp chap hostname ISP1 //这个实际上是定义 chap的用户名
ppp chap password Skills39 //设置 chap密码
# 进入连接客户端的出接口，应用 pppoe：
interface g0/3
no sh
pppoe enable group global（2）配置 客户端连接：
# 创建一个用户（该用户需要与 服务器chap 指定的hostname同名）：
username ISP1 password Skills39
# 配置拨号接口：
interface dialer 1
ip address negotiated
encapsulation ppp //设置封装协议为 ppp
dialer pool 1
ppp authentication chap
ppp chap hostname BR2
ppp chap password Skills39
# 在连接 服务器的接口中应用 pppoe：
interface g0/0
no sh
pppoe-client dial-pool-number 1查看：
三、配置pppoe（使用ASA作为客户端）：
ASA只能作为pppoe客户端，无法作为pppoe服务端
1、配置 不加密pppoe：

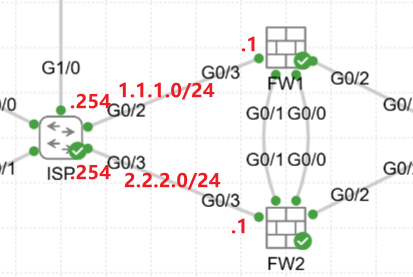

拓扑：
（1）配置 pppoe Server（ISP）：
配置跟上面的一样
# 配置 pppoe 客户端拨号地址池：（分配给客户端的地址）
ip local pool p1 1.1.1.1
# 配置 pppoe 接口：
bba-group pppoe global
virtual-template 1
# 配置 virtual-template 1 接口：
interface virtual-template 1
ip unnumbered gig 0/2 //设置接口源地址为 g0/2
peer default ip address pool p1 //调用前面创建的地址池
# 进入连接客户端的出接口，应用 pppoe：
interface g0/2
no sh
ip add 1.1.1.254 255.255.255.0
pppoe enable group global（2）配置 pppoe Client（FW）：
# 创建 pppoe：
vpdn group pppoe request dialout pppoe //注意，名称就算写了大写，也会自动变为小写
# vpdn group [名称] request dialout pppoe
# 在接口上应用pppoe：
## pppoe接口一定需要配置nameif，否则无法获取到地址
int g0/3
pppoe client vpdn group pppoe
ip address pppoe //有一个参数：setroute，作用：自动下发一条默认路由
# 因为ASA获取PPPoE地址后不会自动生成接口直连路由，需要手动添加静态路由，或者使用 ip address pppoe setroute 选项自动生成默认路由来通信
route Outside 1.1.1.0 255.255.255.0 1.1.1.254·查看：

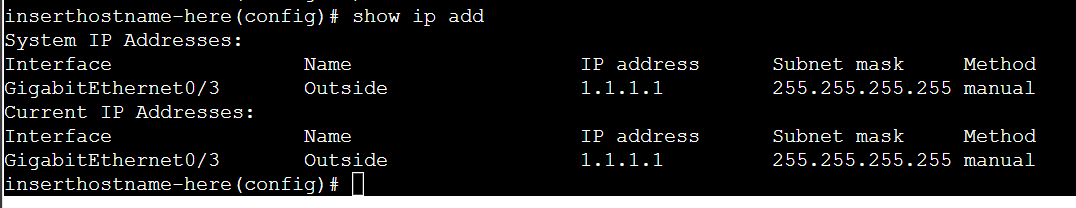

获取成功

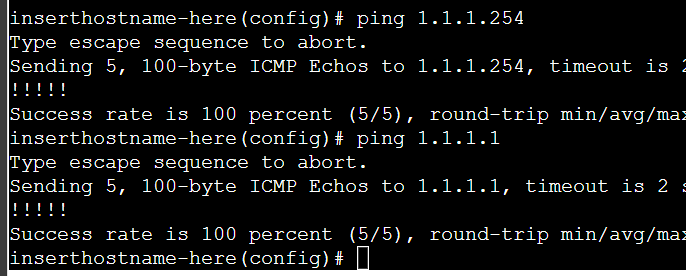

ping测试（需要先有路由）
2、配置 chap认证 pppoe：
ASA只能够配置单向chap认证，（PPPoE服务器向 ASA客户端认证）
（1）配置 pppoe Server（ISP）：
username FW password Skills39 //创建对端所需的用户名和密码（密码不能使用加密密码）
ip local pool p1 1.1.1.1
bba-group pppoe global
virtual-template 1
interface virtual-template 1
ip unnumbered gig 0/2
peer default ip address pool p1
interface g0/2
no sh
ip add 1.1.1.254 255.255.255.0
pppoe enable group global（2）配置 pppoe Client（FW）：
vpdn group pppoe request dialout pppoe //注意，名称就算写了大写，也会自动变为小写
vpdn group pppoe localname FW //localname必须和 下面的username保持一致
vpdn group pppoe ppp authentication chap
vpdn username FW password Skills39
int g0/3
pppoe client vpdn group pppoe
ip address pppoe setroute
route Outside 1.1.1.0 255.255.255.0 1.1.1.254四、配置 PPPoE 拨号使用 Radius作为后端：
（1）配置 Radius服务器：

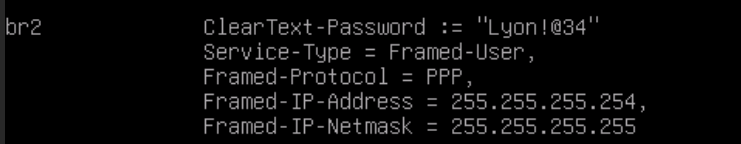

/etc/freeradius/3.0/users

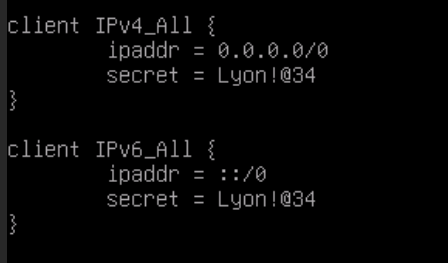

/etc/freeradius/3.0/clients.conf
（2）配置 PPPoE 服务器：
# 配置 aaa，引用radius：
aaa new-model
radius server RADIUS
address ipv4 192.168.10.10 auth-port 1812 acct-port 1813
key Lyon!@34
exit
aaa authentication ppp AAA_PPP group radius local
ip local pool IP 210.115.4.10
bba-group pppoe global
virtual-template 1
interface Virtual-Template1
ip unnumbered Loopback10
peer default ip address pool IP
ppp authentication chap AAA_PPP
ppp chap hostname ISP1
ppp chap password Lyon!@34（3）配置 PPPoE 客户端：
interface Dialer1
ip address negotiated
ip virtual-reassembly in
encapsulation ppp
dialer pool 1
ppp authentication chap
ppp chap hostname BR2
ppp chap password 7 13290E1D054D24797F

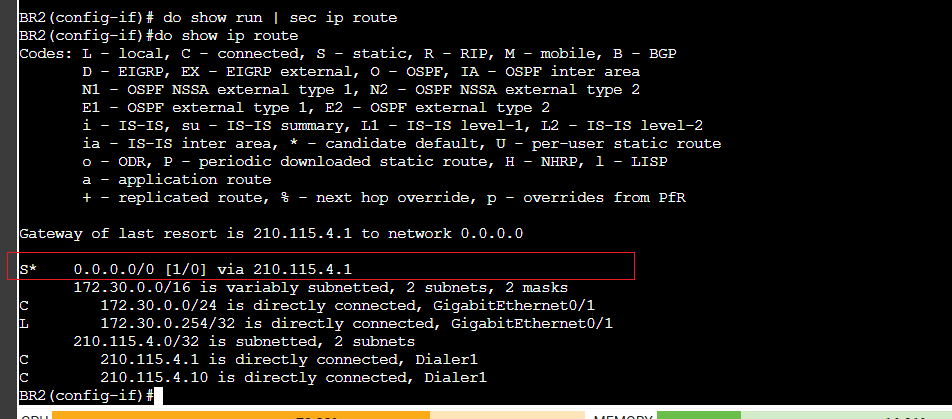

ppp ipcp route default五、自动下发一条通向 ISP 的默认路由：
·在客户端配置：
interface dialer 1
ppp ipcp route default
sh
no sh //重启接口，重新获取地址即可生效
