Trunk.note

1.
• access（手动配置）

# access模式是交换机的默认模式
在in方向：打上vlan标签
在交换机内部：根据数据包vlan标签进行寻找，通过同vlan的接口或者允许vlan通行的接口进行转发
out方向：去掉vlan标签
特点：但接口仅允许加入一个vlan

1.
• Trunk（手动配置）

in方向：除了没有标记的流量，其它保留vlan标签正常转发，对于没有标签的流量，打上本征vlan标签，再进行转发
交换机内部：根据数据包vlan标签进行寻找，通过同vlan的接口或者允许vlan通行的接口进行转发
out方向：本征vlan标签的数据包，会去掉vlan标签，其它vlan保留vlan标签进行转发

1.

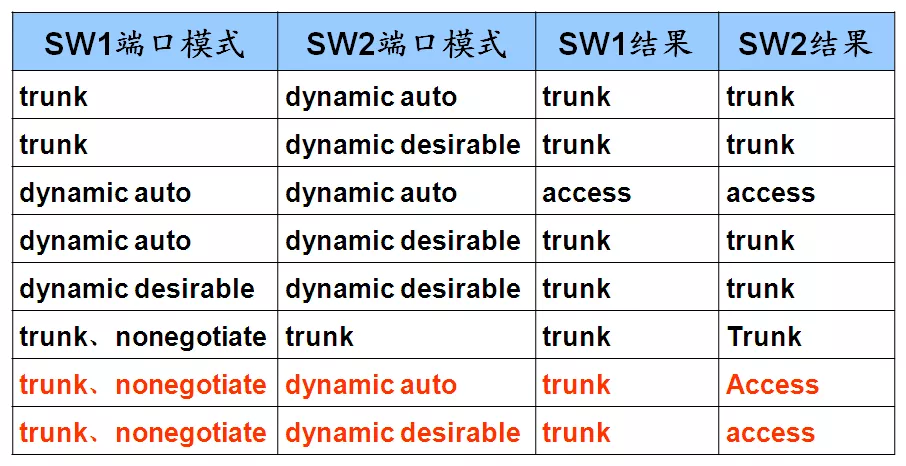

• Dynamic（自动协商）

· Dynamic desirable：（主动）
主动与邻居接口协商成为Trunk模式，如果邻居接口模式为Trunk/desirable/auto之一，则接口变为Trunk模式工作，如果不能形成Trunk模式，则工作在access模式。

· Dynamic auto：（被动）
只有邻居接口主动与自己协商时才会变成Trunk模式，当邻居时Trunk/desirable模式之一时，才会成为Trunk，如果不能成为Trunk，则工作在access模式

1.
• nonegotiate：

不算一种模式，是一种功能，关闭自动协商功能，设置为静态协商模式，即手动指定
阻止交换机发出DTP（自动协商Dynamic Trunking Protocol）数据包，必须与switchport mode trunk或者switchport mode access一起使用

1.
• 手动指定允许通过Trunk链路的vlan：

int f0/1    //进入接口配置模式
sw mo tr    //开启Trunk模式
sw tr al vl al    //设置允许全部vlan通过
sw tr al vl 10,20,30-40    //设置只允许vlan10、20，vlan30 ~ vlan40的流量通过
