Vlan能够隔离广播域



作用：安全隔离 内网优化



无论二层交换机还是三次交换机，接口默认都是二层的【一个接口要么是个二层口，要么是个三层口】



（IEEE 802.1q）VLAN：虚拟局域网

具有:

分段性

灵活性

安全性



整台交换机都属于同一个广播域，交换机的每一个端口都是一个冲突域，每个端口都拥有一个MAC地址

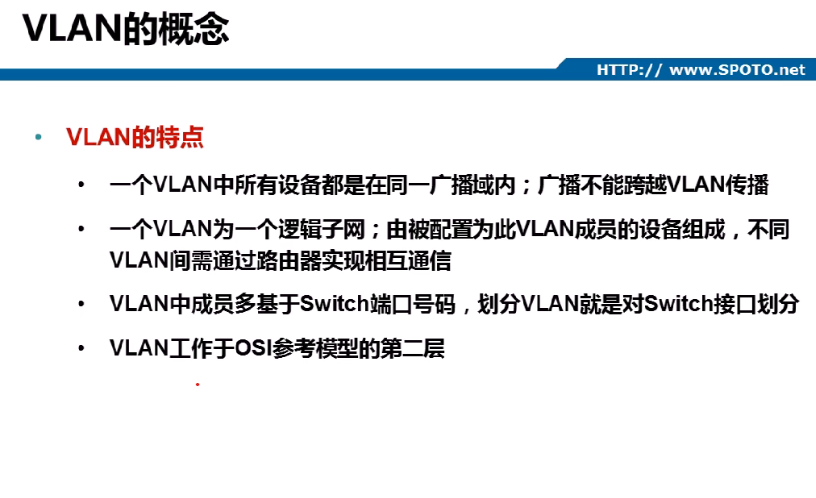

vlan的特点：

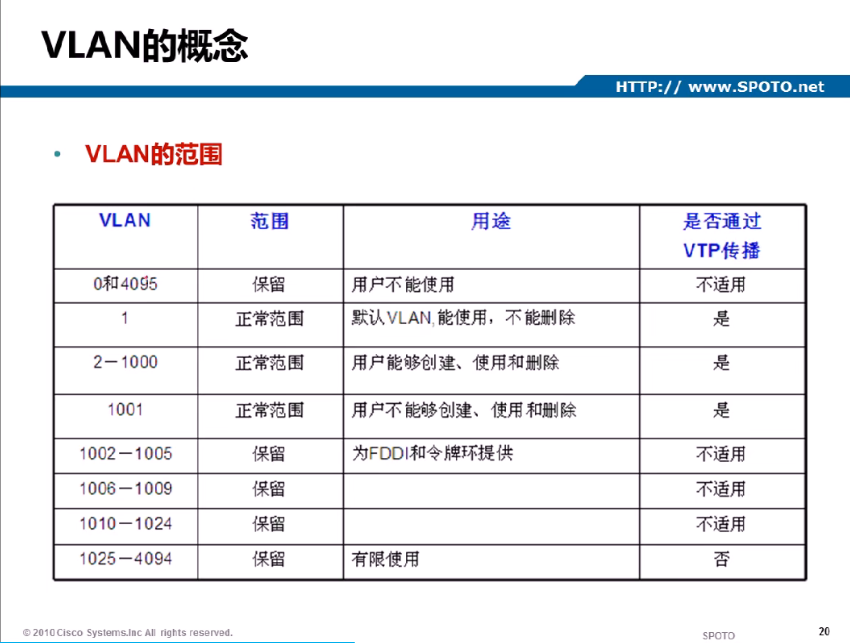

vlan可用范围：

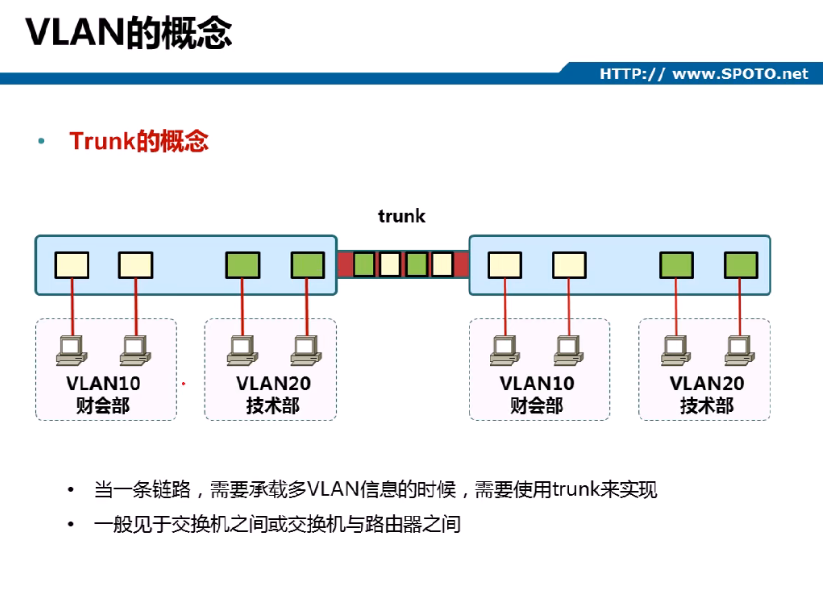

Trunk：

一条链路，当它需要承载多个vlan信息时，就需要trunk



trunk常见于交换机与交换机之间；路由器与交换机之间



TRUNK 的作用 ：

（1）传输 vlan 的作用。

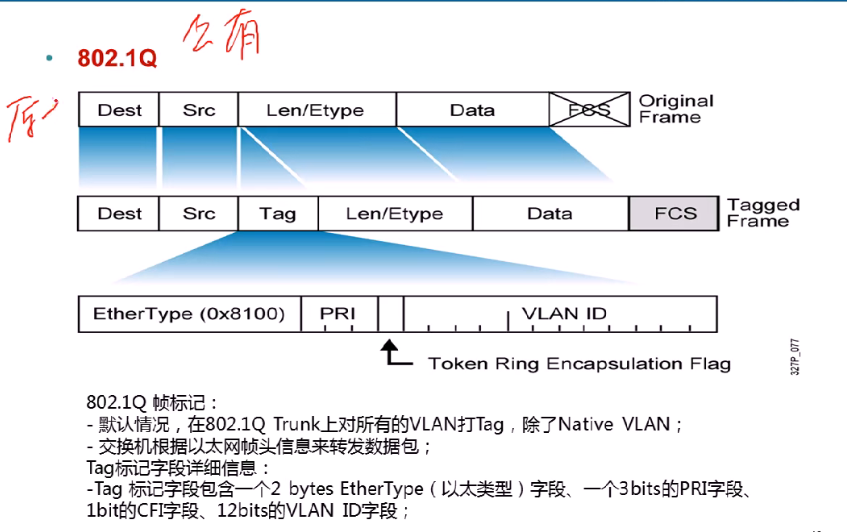

（2）数据在trunk 链路上传输要打标签，数据在离开trunk 链路时要脱标签

（3）通过 trunk 的标签可以区分不同的流量。

（4）注意：trunk 工作在数据链路层（只能识别 mac 地址），不能实现不同 vlan 之间的通信











透传：
