·为什么需要Keepalived（有Keepalived和无Keepalived的区别）：
因为单独配置LVS时，ipvsadm无法检测无法检测到后端服务器是否宕机，若是后端服务器故障，lvs无法感知，仍然会将数据包发送给故障的服务器，这样就导致客户端访问有概率丢包，因此就需要使用 lvs + keepalived 来感知后端服务器是否正常运行

·DR（直接路由模式）和 NAT（网络地址转换模式）的区别：
简单说明：
NAT模式下，LVS必须作为网关，因为流量回客户端必须经过LVS（除非使用策略路由，让回客户端的流量走lvs，其他流量走网关）
DR模式下，LVS不能够作为网关，且必须与后端服务器同网段
1、NAT 网络地址转换模式，数据包的转发到Web服务器，和数据包发送回Client客户端，都需要经过 LVS服务器（配置较为简单）

2、DR 直接路由模式，数据包只有转发到Web服务器时，需要经过 LVS-Keepalived服务器，后端服务器回包时，直接将数据发给客户端，无需经过LVS服务器，降低了LVS的压力（配置较为复杂，因为需要解决ARP问题）
注意：DR模式限制 后端服务器 与 LVS服务器 网络必须在同一网段内，并且还需要解决ARP问题（NAT模式就没有这个限制）


一、（http）NAT 模式：
NAT模式下，LVS必须作为网关，因为流量回客户端必须经过LVS（除非在Web上使用策略路由，让回客户端的流量走lvs，其他流量走网关）

·环境：
# 架构：
Client：1.1.1.1（GW=none） → Router（Keepalived+LVS）：192.168.10.254（VIP：1.1.1.100）
             |
             +-- Web1: 192.168.10.1 (GW=192.168.10.254)
             +-- Web2: 192.168.10.2 (GW=192.168.10.254)

（1）关闭前面的 ipvsadm 配置（如果没有配置可以跳过该步骤）：
vim /etc/default/ipvsadm
systemctl restart ipvsadm
systemctl stop ipvsadm
systemctl disable ipvsadm
# 改为 false 即可


如果没有配置ipvsadm可以忽略该步骤

（2）配置 Keepalived：
apt install -y keepalived
cd /etc/keepalived/
cp keepalived.conf.sample keepalived.conf
vim keepalived.conf
# 配置文件中默认有模板，更改内容即可：

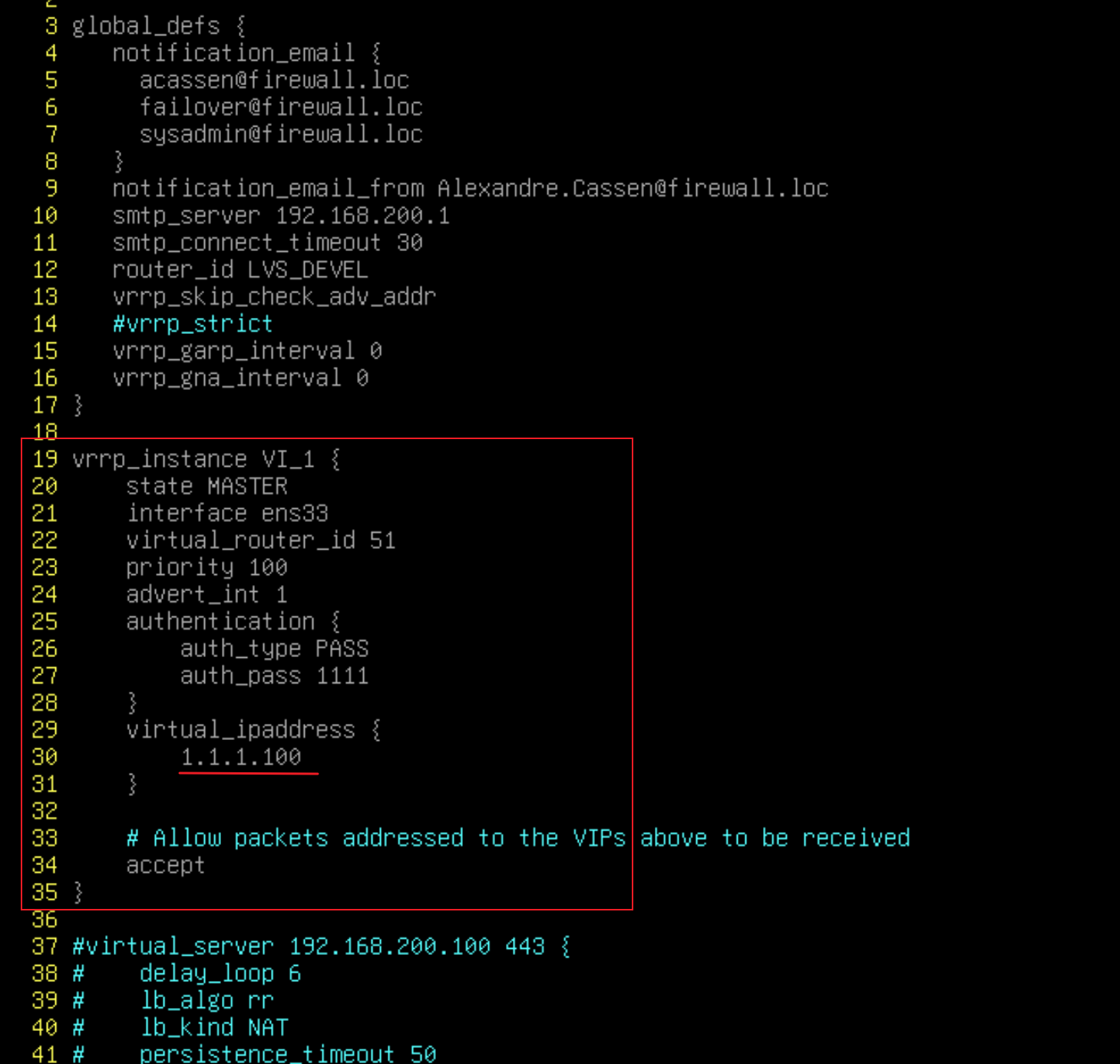

先定义VIP（常规keepalived的配置）：

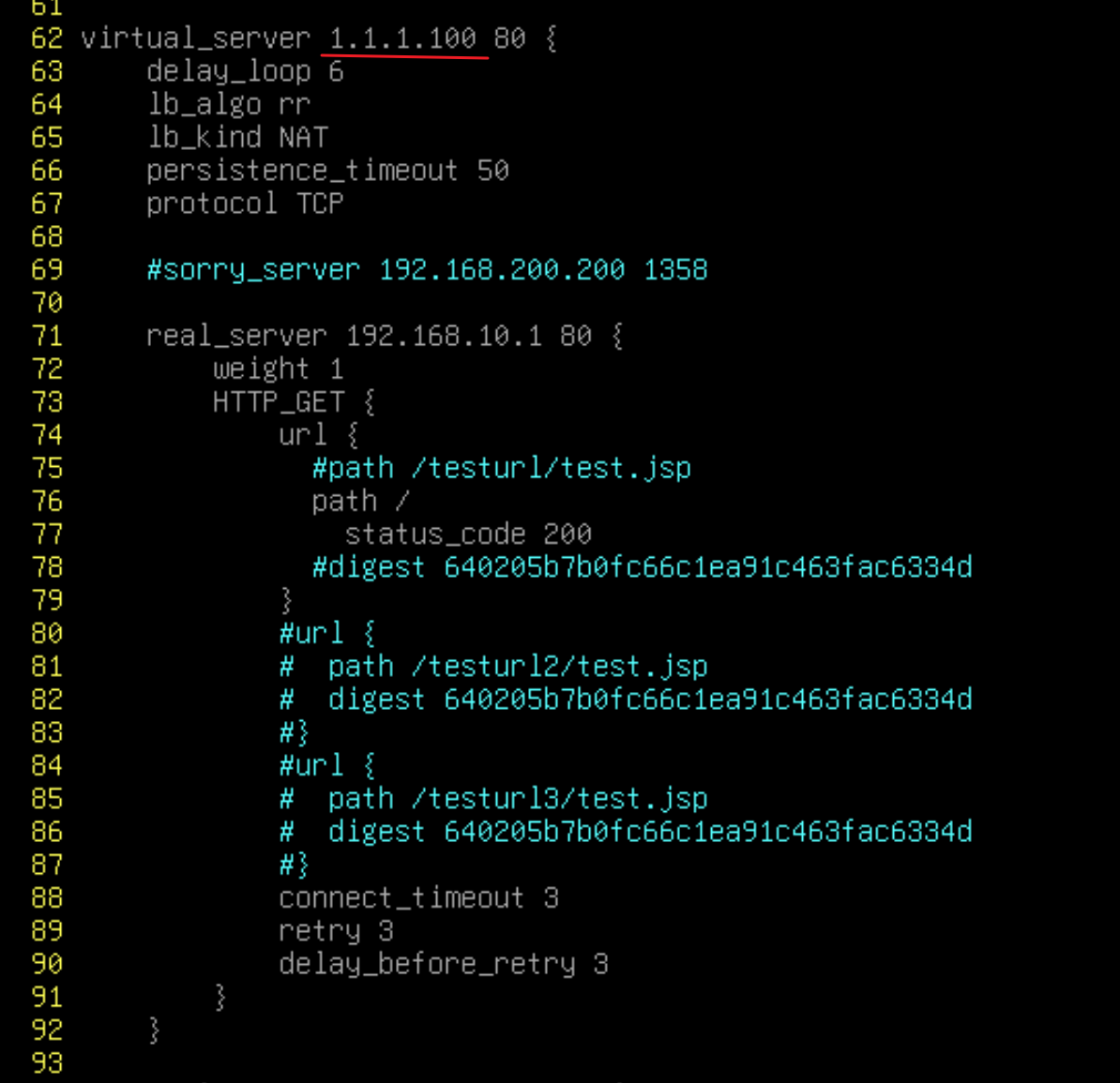

然后开启 LVS 功能：
有时 80端口会被用来重定向到443，那么我们这里的 status_code 就需要写301，因为访问80端口时的返回码是301（反正用curl访问，它返回什么，status_code就写什么就行了），如果后端有身份认证，那么这里的status_code就需要写401

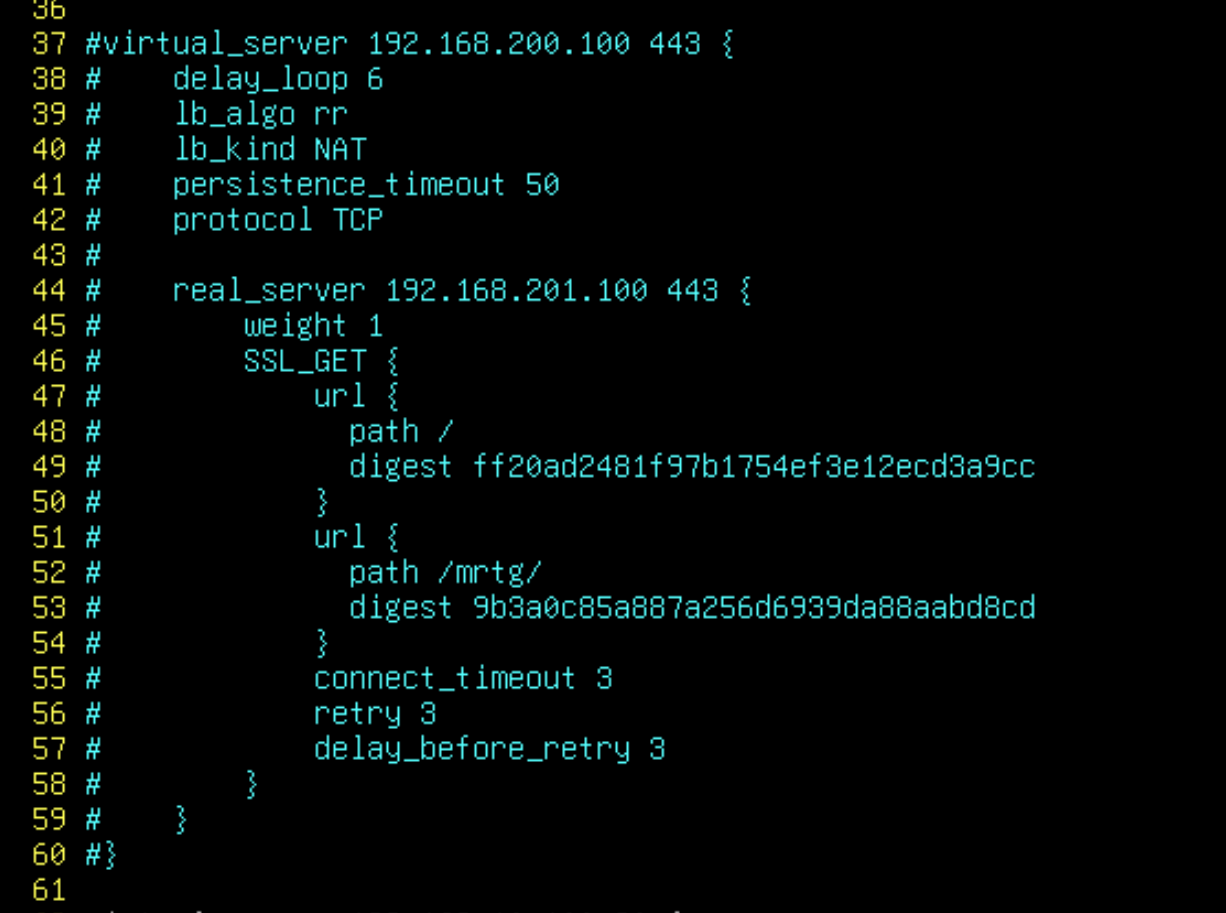

然后注释其他全部 LVS的配置（会产生一些干扰）


（3）（关键）我们还需要解决一个问题（13.2版本遇到的）：
当然直接把 global_defs 这里全部注释掉也是可以的，这样就不会有这个问题了

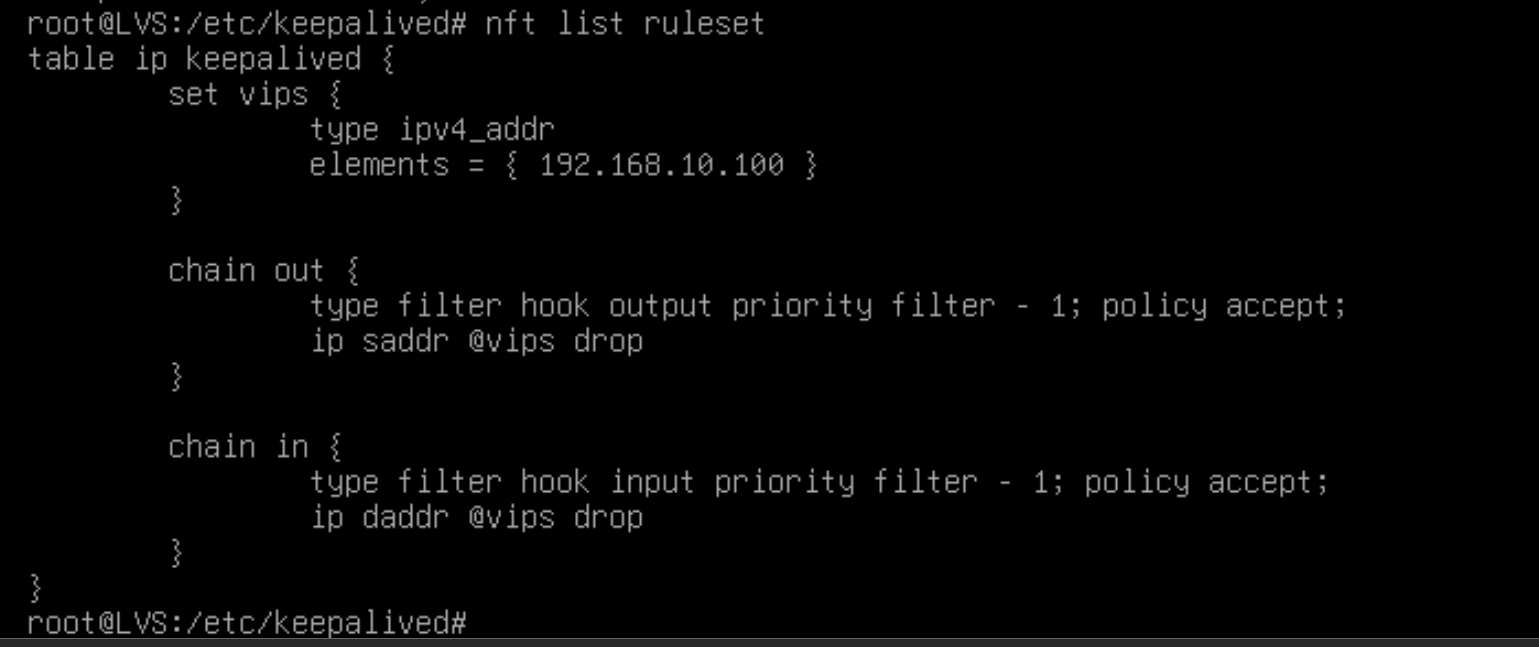

# 重启服务后，keepalived会自动创建nftables规则，拒绝访问 VIP，这会导致 DR模式下 LVS无法正常工作
vim keepalived.conf

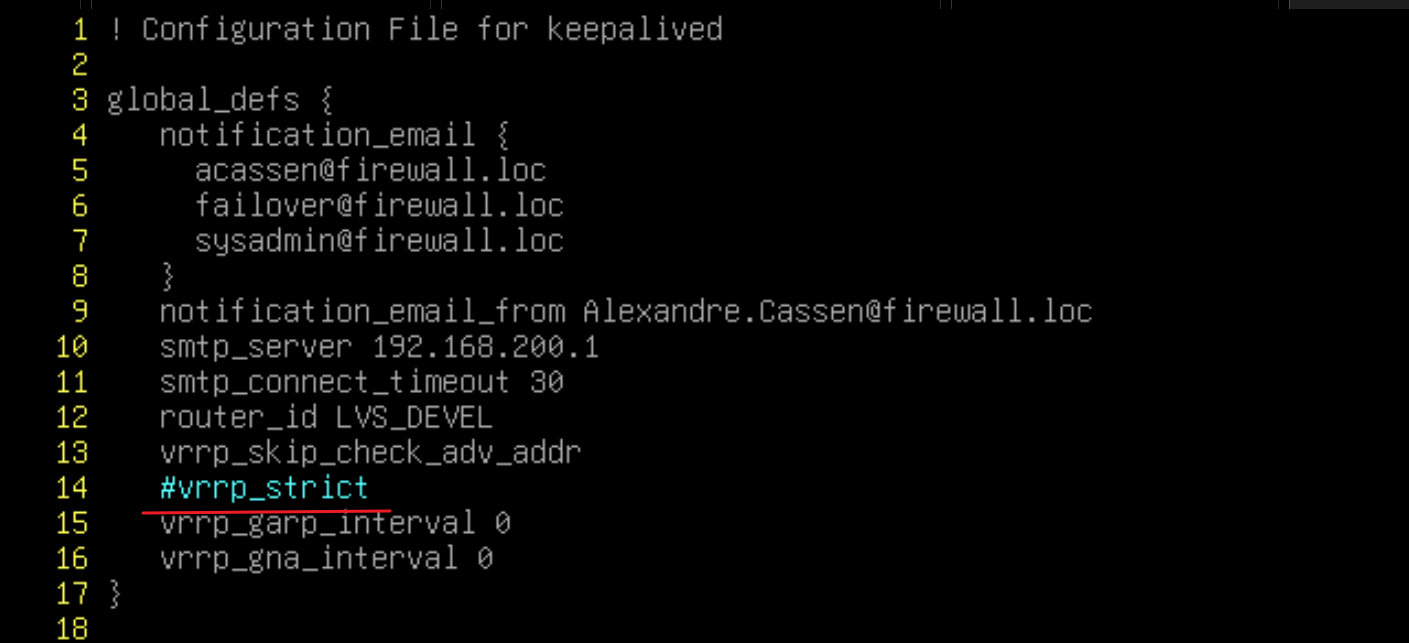

注释 vrrp_strict，否则每次重启都会自动生成下面的防火墙规则导致 VIP无法访问：

systemctl restart keepalived

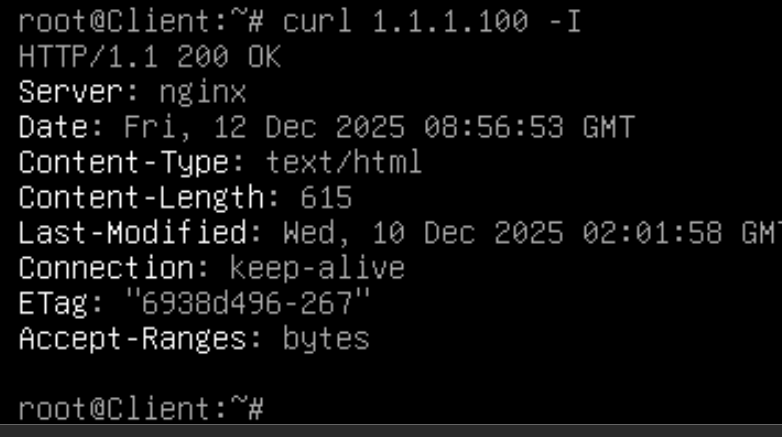

·客户端访问：

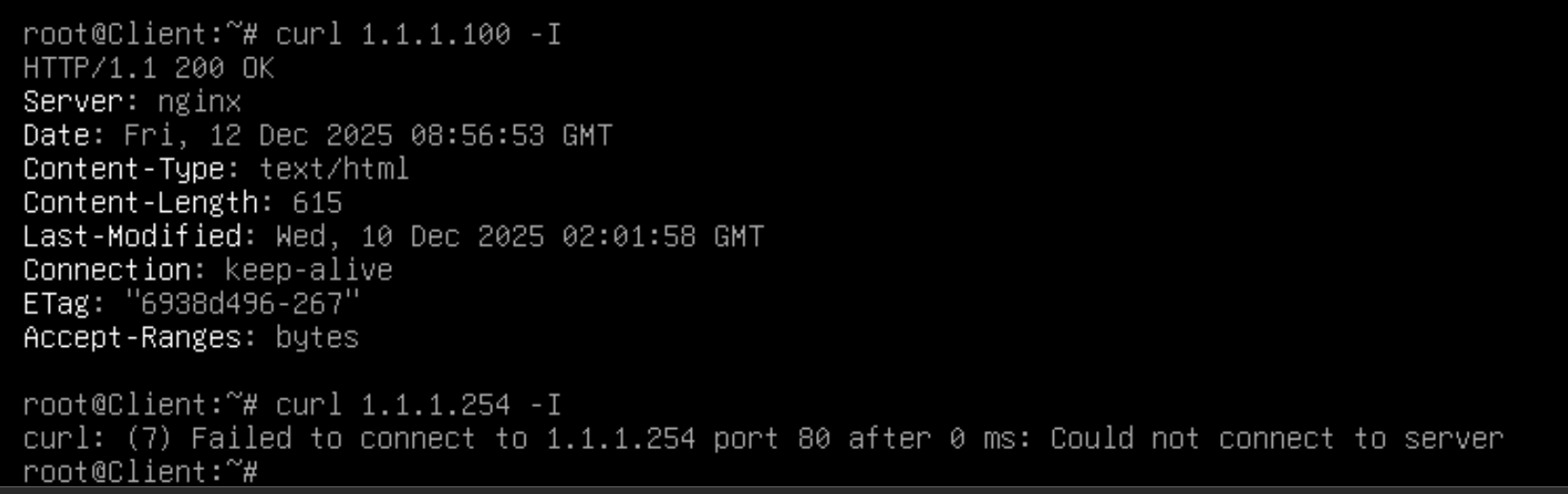

在NAT模式下，客户端必须访问LVS的VIP才会被成功代理：

假如我访问LVS的其他IP，是不会被代理的：

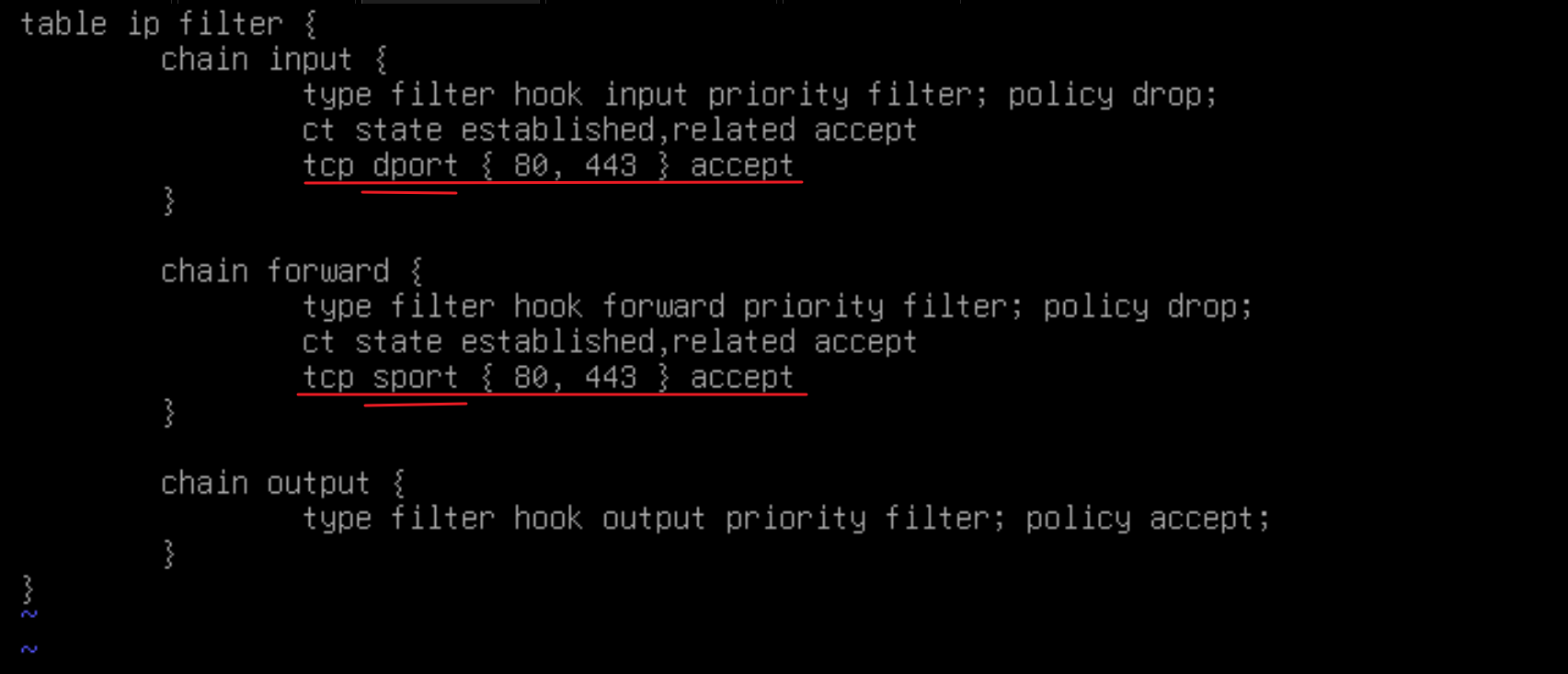

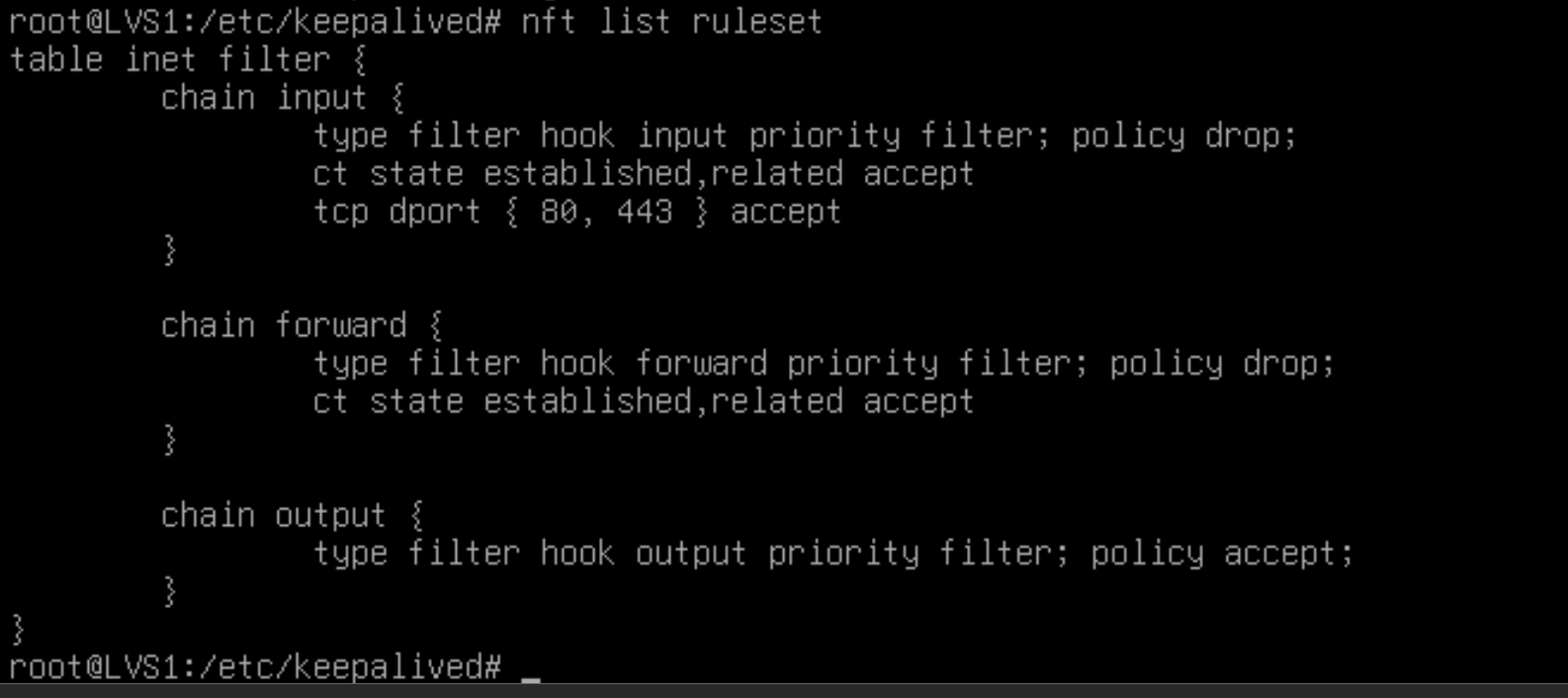

·如果要配置防火墙规则：
LVS本地防火墙：
需要放行 input dport 流量 和
forward sport 流量


二、（http）DR 模式 ：

配置文件中有默认模板
DR模式下，LVS不能够作为网关，且必须与后端服务器同网段

·环境：
# 架构：
Client → Router
             |
             +-- Keepalived+LVS（Master）: 192.168.10.10 (GW=192.168.10.254)（VIP：192.168.10.100）
             +-- Keepalived+LVS（Backup）: 192.168.10.11 (GW=192.168.10.254)（VIP：192.168.10.100）（也可以无需Backup，单挂一台Master也可行）
             +-- Web1: 192.168.10.1 (GW=192.168.10.254)
             +-- Web2: 192.168.10.2 (GW=192.168.10.254)

1、配置 LVS：

（1）关闭前面的 ipvsadm 配置（如果没有配置可以跳过该步骤）：
vim /etc/default/ipvsadm
systemctl restart ipvsadm
systemctl stop ipvsadm
systemctl disable ipvsadm
# 改为 false 即可


如果没有配置ipvsadm可以忽略该步骤


（2）配置 Keepalived：
apt install -y keepalived
cd /etc/keepalived/
cp keepalived.conf.sample keepalived.conf
vim keepalived.conf
# 配置文件中默认有模板，更改内容即可：

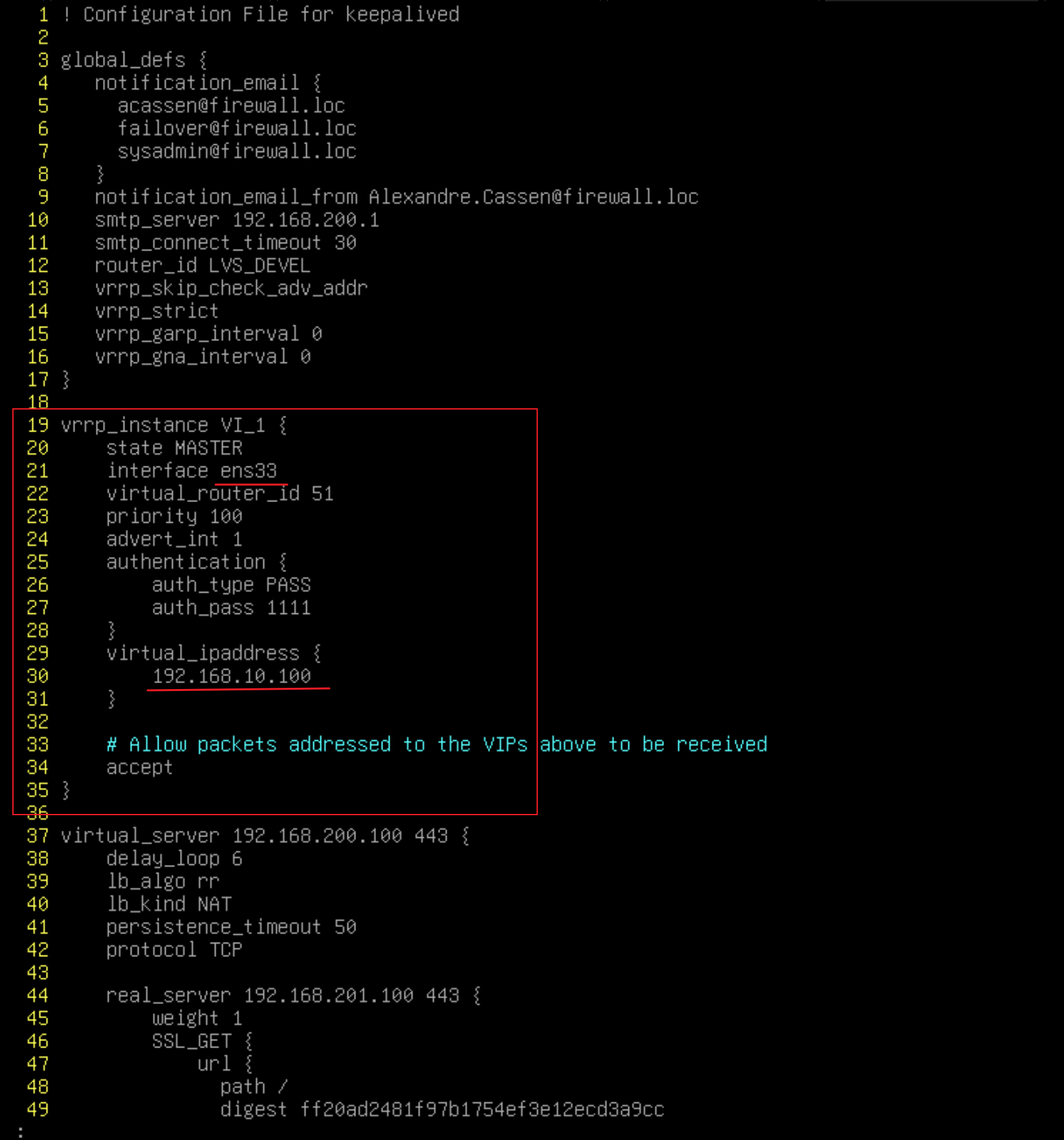

先定义VIP（常规keepalived的配置）：
写成 192.168.10.100/24 也是可以的

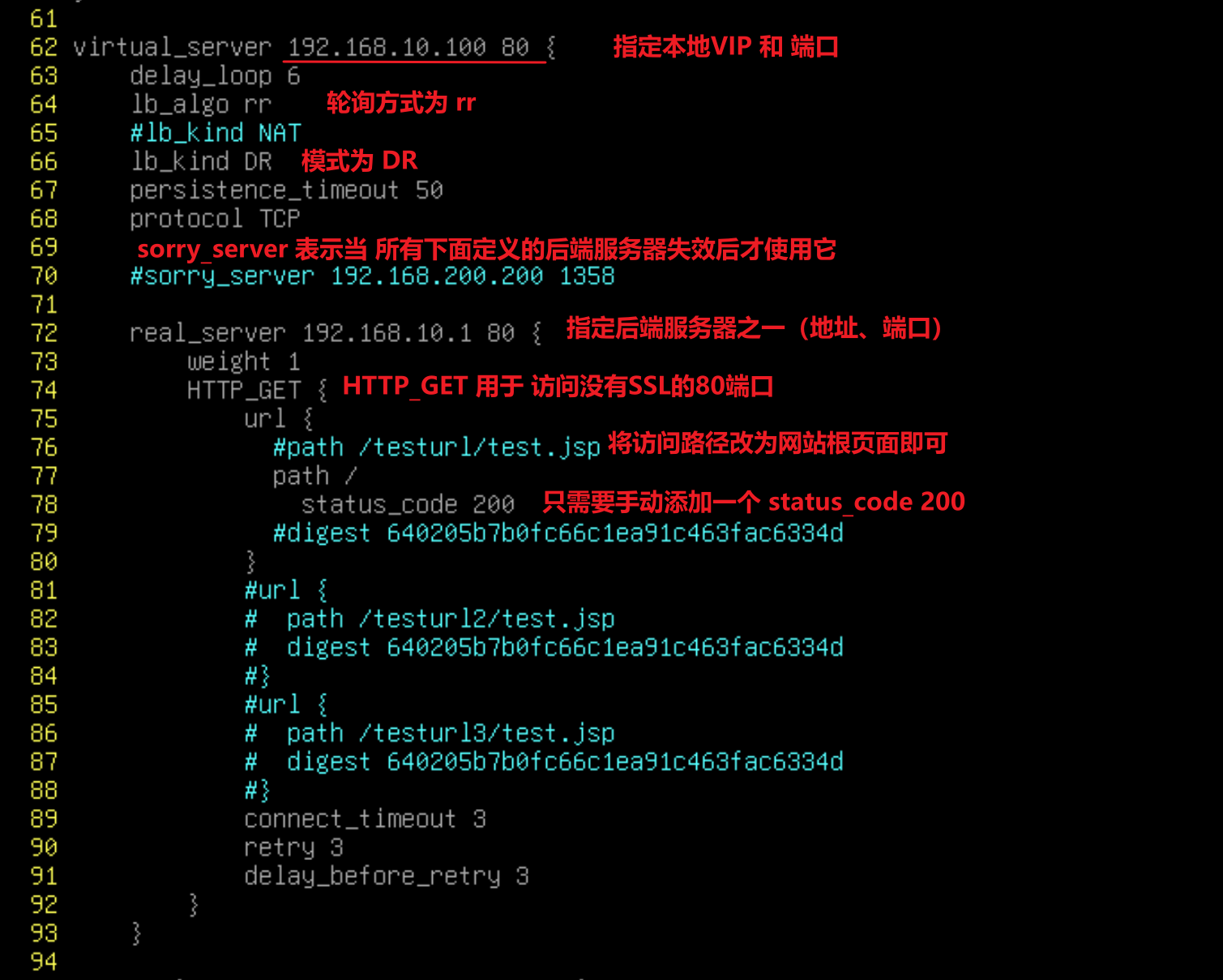

然后开启 LVS 功能：
# 部分参数解析：
persistence_timeout 50    //同一个Client在50秒内始终调度到同一台后端服务器
sorry_server    //所有 real_server 都被判定为 DOWN后 才使用它
有时 80端口会被用来重定向到443，那么我们这里的 status_code 就需要写301，因为访问80端口时的返回码是301（反正用curl访问，它返回什么，status_code就写什么就行了），如果后端有身份认证，那么这里的status_code就需要写401

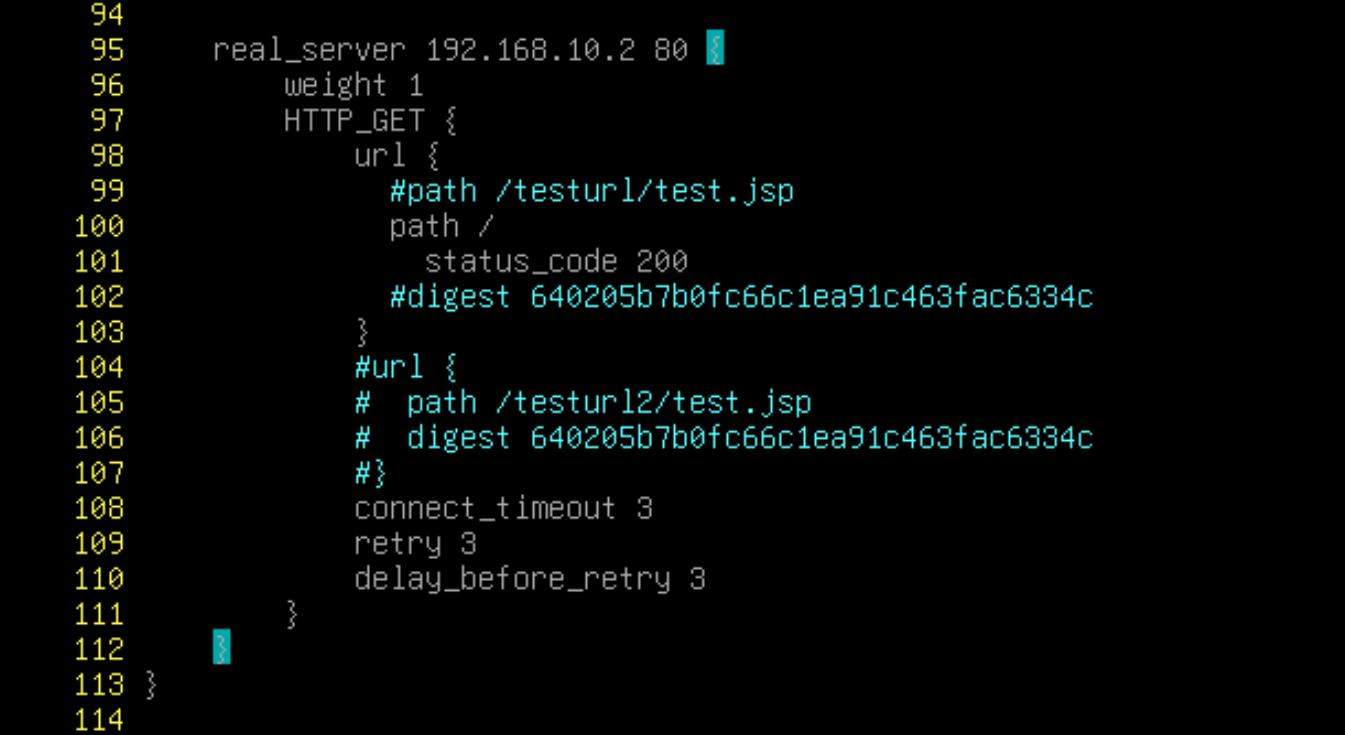

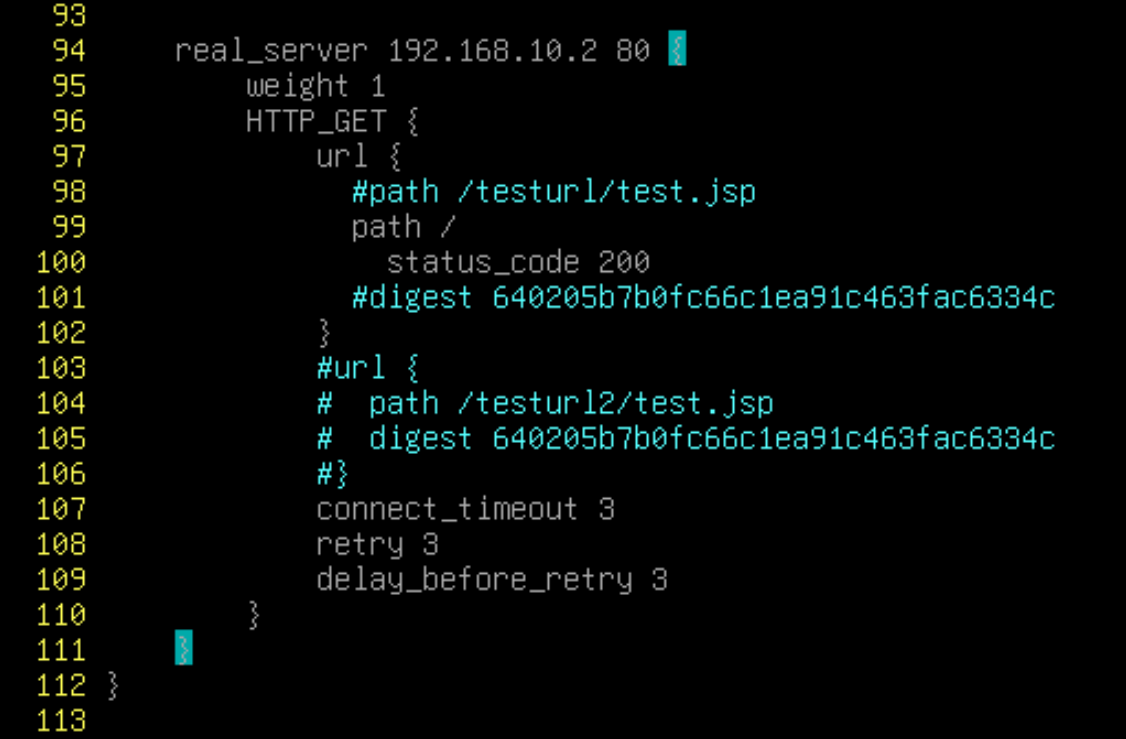

设置第二台后端服务器（一张图截不下）：

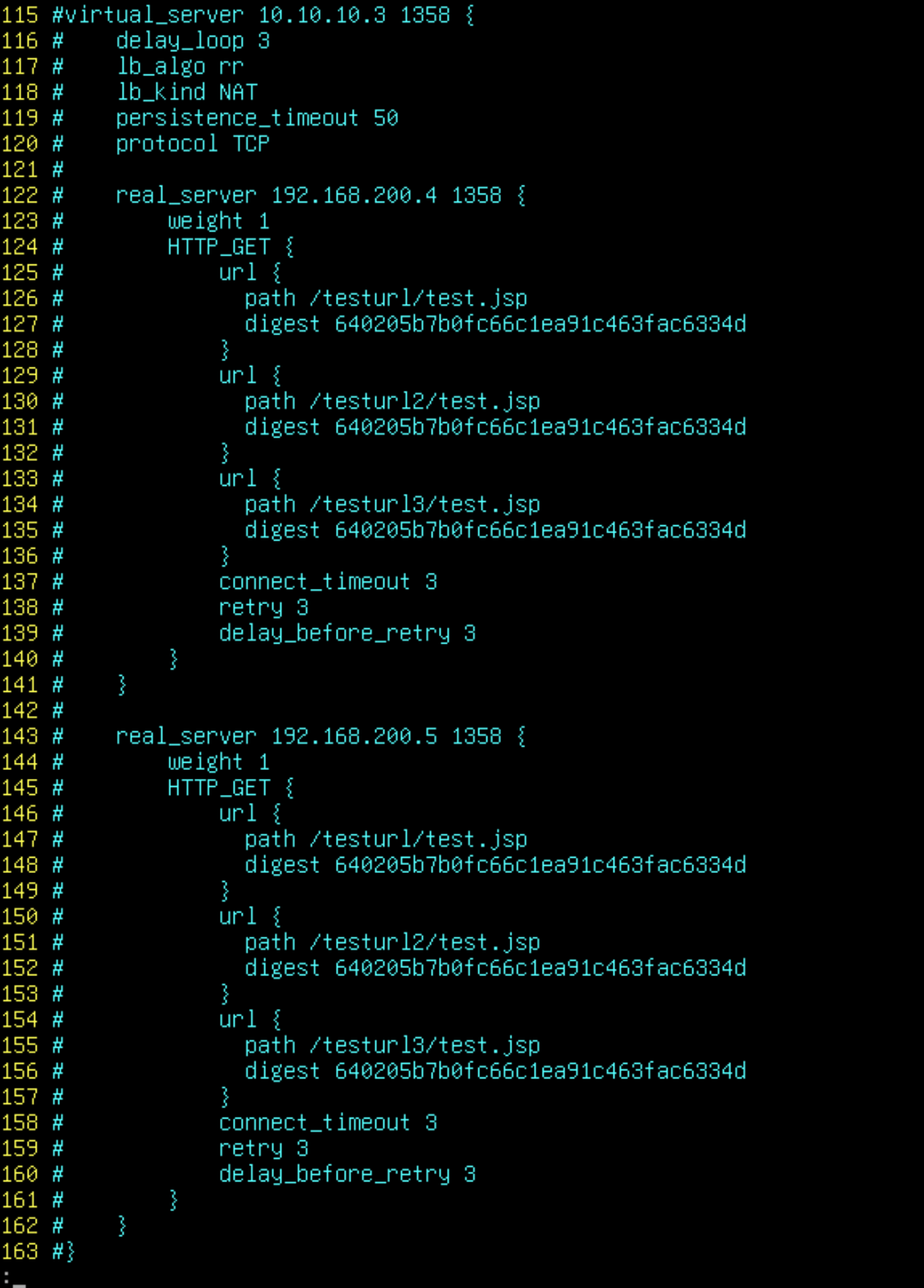

然后注释其他全部 LVS的配置（会产生一些干扰）


（3）（关键）我们还需要解决一个问题（13.2版本遇到的）：
# 重启服务后，keepalived会自动创建nftables规则，拒绝访问 VIP，这会导致 DR模式下 LVS无法正常工作
vim keepalived.conf
注释 vrrp_strict，否则每次重启都会自动生成下面的防火墙规则导致 VIP无法访问：


（4）配置 备份端Keepalived（如果有）：
调低 keepalived 的优先级和模式为 Backup即可，操作这里不赘述

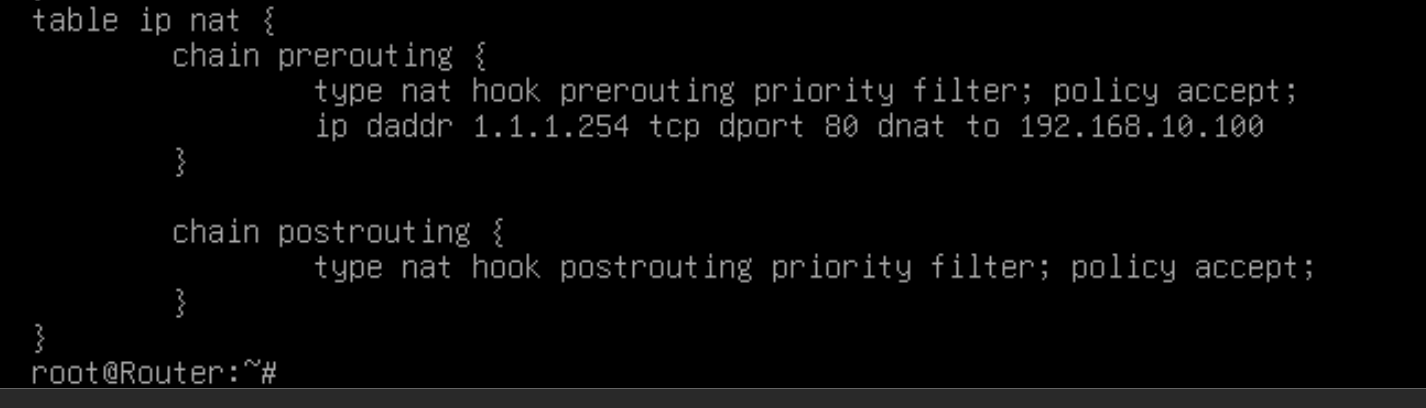

2、在路由器上配置DNAT：
vim /etc/nftables.conf


3、配置 防火墙规则（在 后端服务器上）：
因为LVS DR模式不会修改数据包，直接将数据包发送给后端服务器，此时该数据包的目标地址还是 LVS的IP地址，因此后端服务器不会接受该数据包，因此我们需要使用防火墙，匹配目标地址为 LVS IP地址的数据包，使用REDIRECT重定向到本机，强制本机接收它
# iptables：
iptables -t nat -A PREROUTING -d 192.168.10.100 -p tcp --dport 80 -j REDIRECT

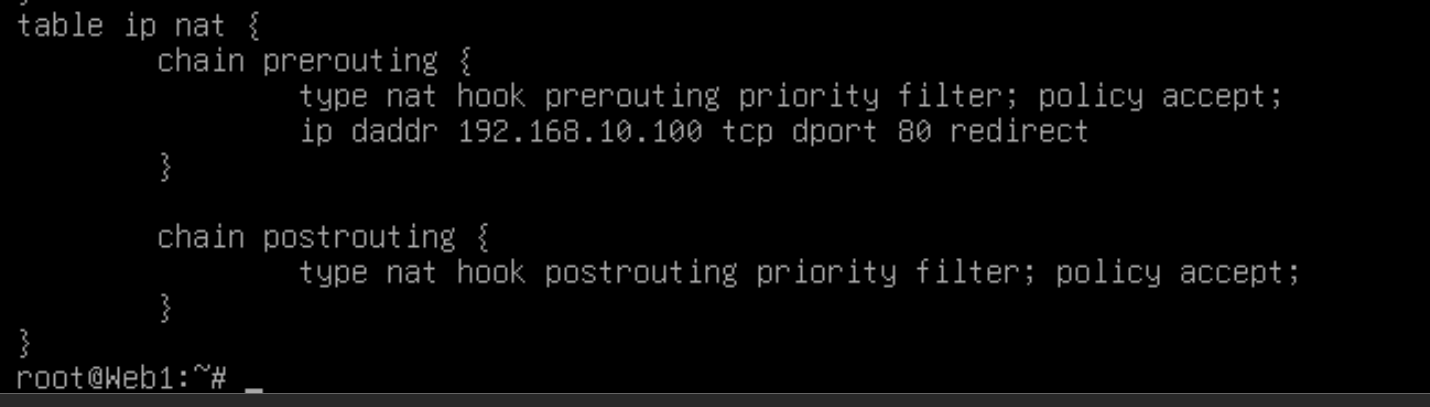

# nftables:
vim /etc/nftables.conf

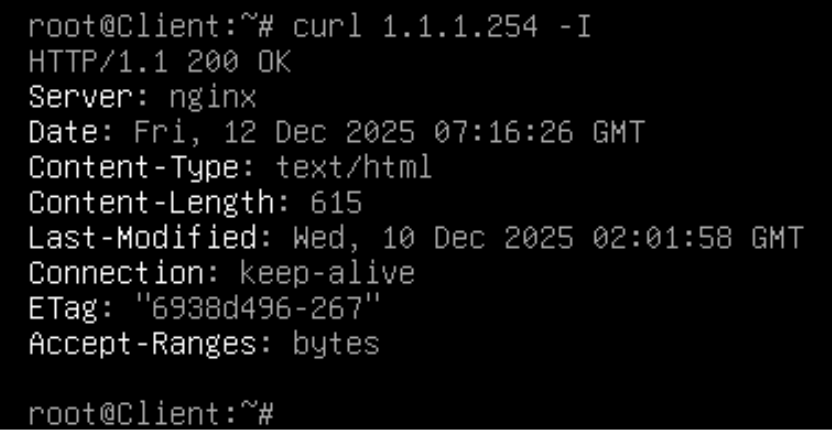

·客户端 进行访问：
客户端必须访问LVS的VIP才会被成功代理：

·如果要配置防火墙规则：
只需要 放行 INPUT 的流量

三、（https）DR 模式：
配置文件中默认有模板


1、配置 LVS：
与前面的配置是一样的，只不过将80端口改为 443，访问方式由 HTTP_GET 改为 SSL_GET
vim /etc/keepalived/keepalived.conf

·重启服务：
systemctl restart keepalived

2、配置 备份端Keepalived（如果有）：
调低 keepalived 的优先级和模式为 Backup即可，操作这里不赘述


3、客户端测试：



四、（http）TUN 模式：
注意，LVS需要开启路由功能

LVS 的IP直接用keepalived生成出来

·拓扑：
Web1：192.168.10.1
Web2：192.168.10.2
LVS1：192.168.10.252（VIP：192.168.10.254）；1.1.1.252（VIP：1.1.1.100）
LVS2：192.168.10.253（VIP：192.168.10.254）；1.1.1.252（VIP：1.1.1.100）
Client1：1.1.1.1


1、配置 lvs：

1）加载模块：
# 加载模块：
modprobe ip_vs
modprobe ip_vs_rr
modprobe ipip    //加载模块后，就会出现tunl0接口

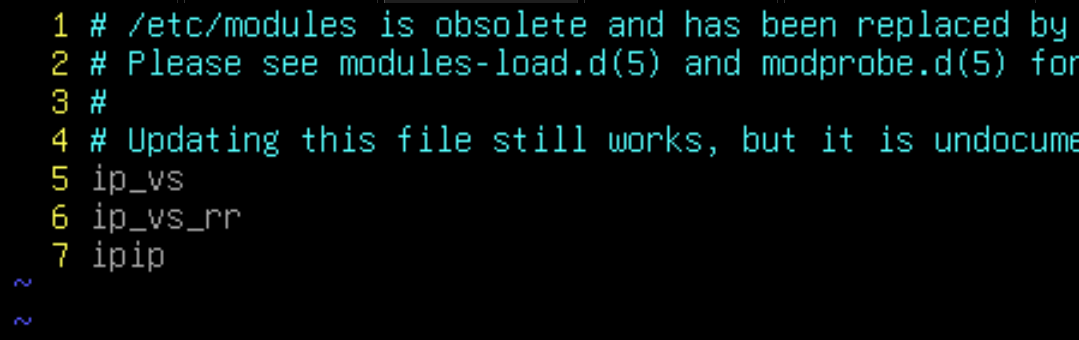

# 持久化模块（重启不失效）
vim /etc/modules-load.d/modules.conf

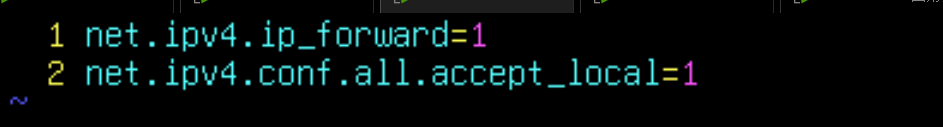

2）配置 接收LVS-TUN 流量：
# 配置 接收 LVS-TUN 流量：
vim /etc/sysctl.d/route.conf

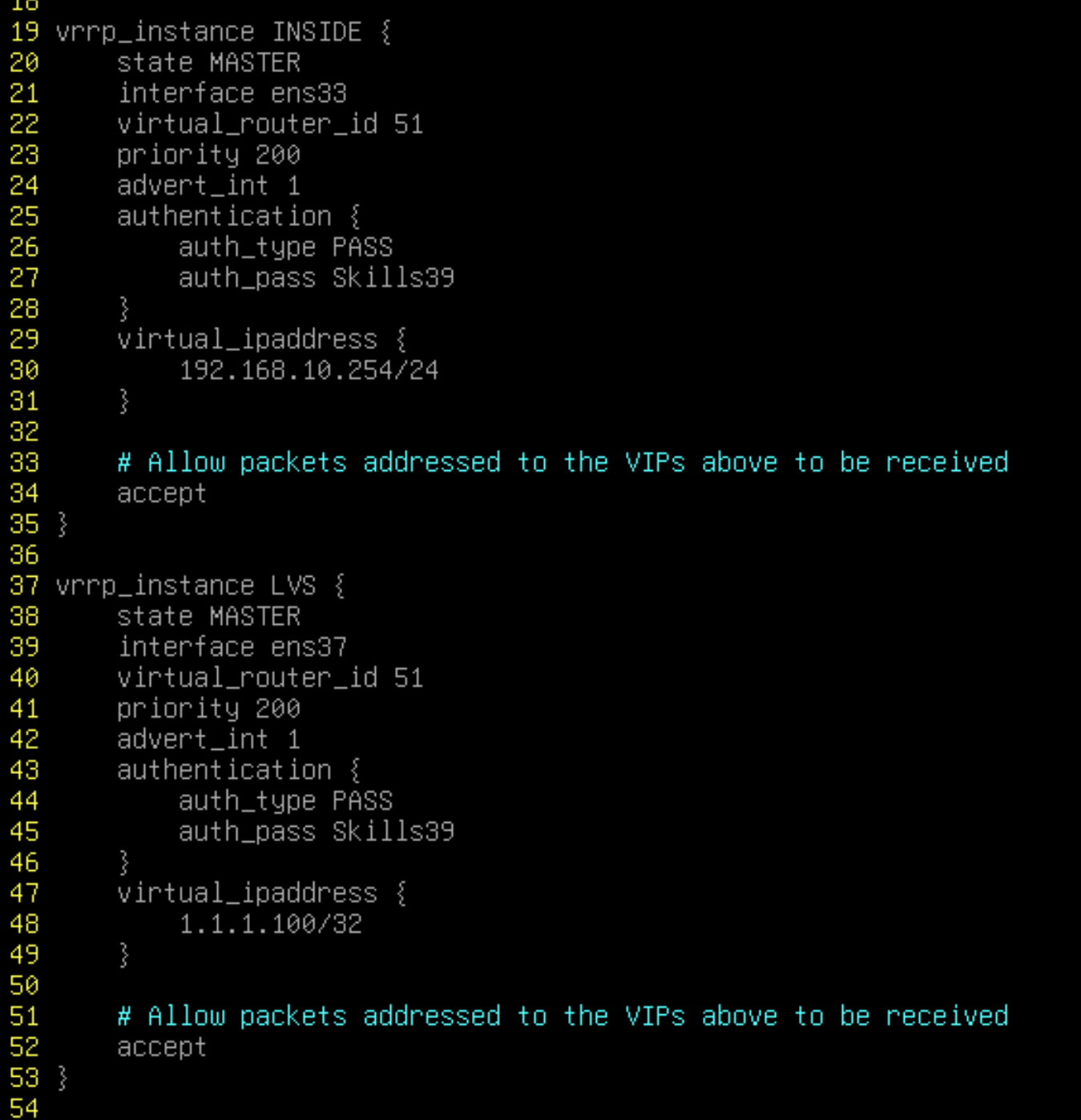

3）配置 keepalived：
apt install -y keepalived

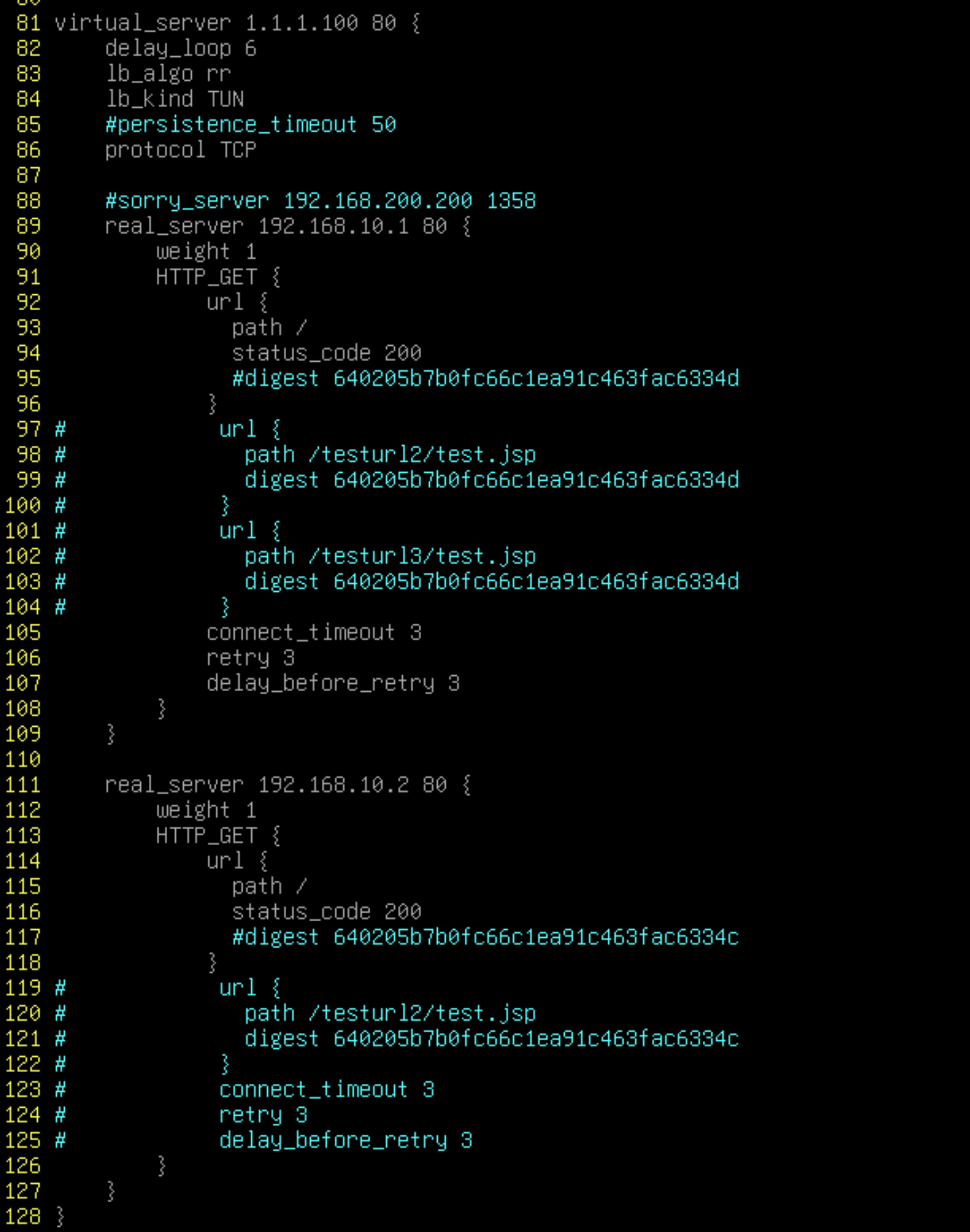

有时 80端口会被用来重定向到443，那么我们这里的 status_code 就需要写301，因为访问80端口时的返回码是301（反正用curl访问，它返回什么，status_code就写什么就行了），如果后端有身份认证，那么这里的status_code就需要写401



2、配置 后端服务器（Real Server）：
两台后端配置一样

1）加载模块：
modprobe ipip

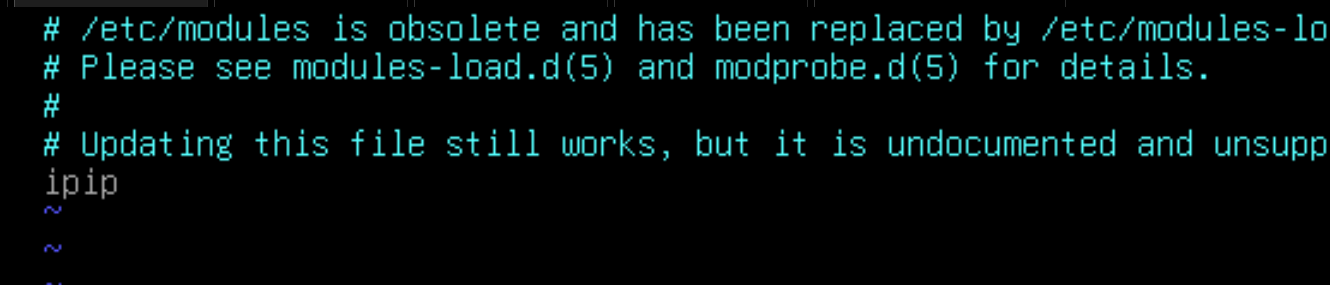

vim /etc/modules-load.d/modules.conf

2）为 tunl0接口配置IP（IP需要与LVS IP一致）：
# 配置接口IP
ip link set tunl0 up
ip addr replace 1.1.1.100/32 dev tunl0    //添加VIP地址

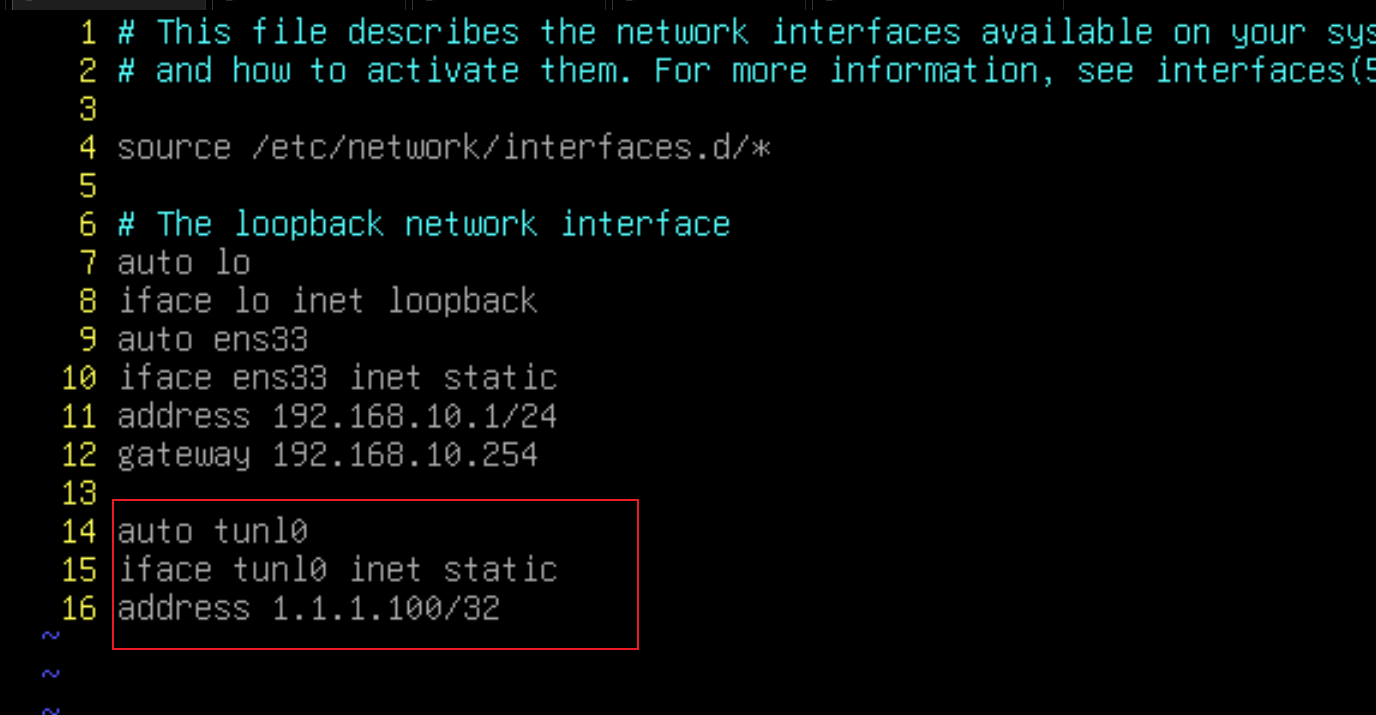

# 因为上面的的命令都是单次的，因此我们可以将它写入 /etc/netowrk/interfaces 文件中：
vim /etc/network/interfaces

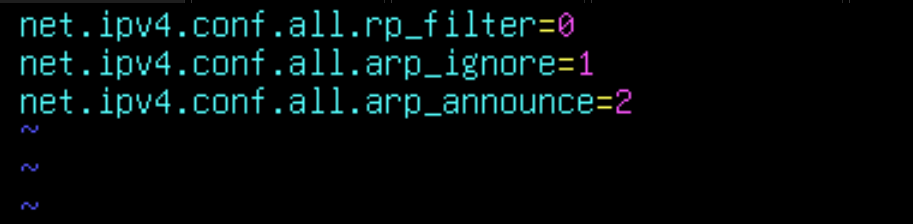

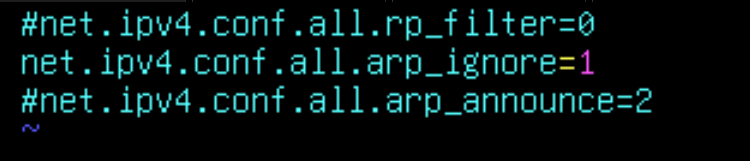

3）配置 arp 忽略：
# 配置 arp忽略：
vim /etc/sysctl.d/route.conf
实际测试下来只需要一条：

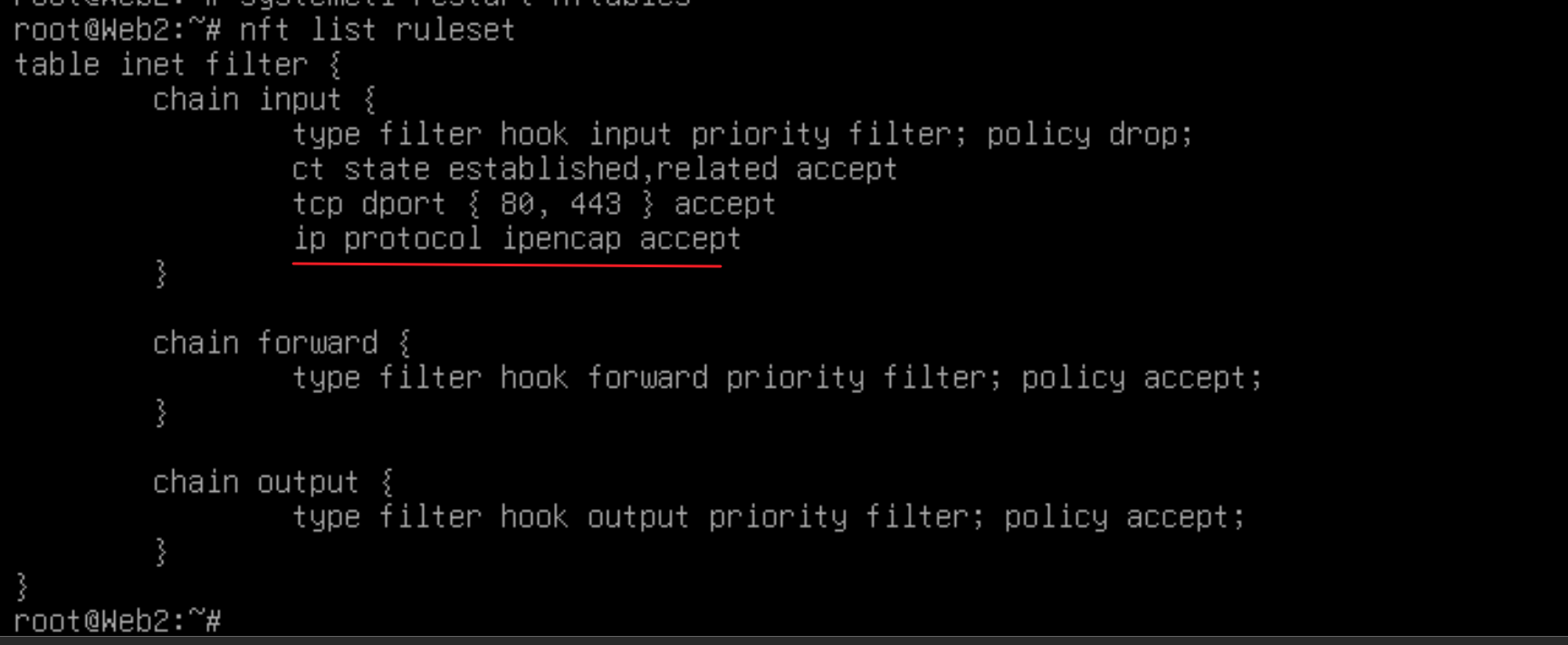

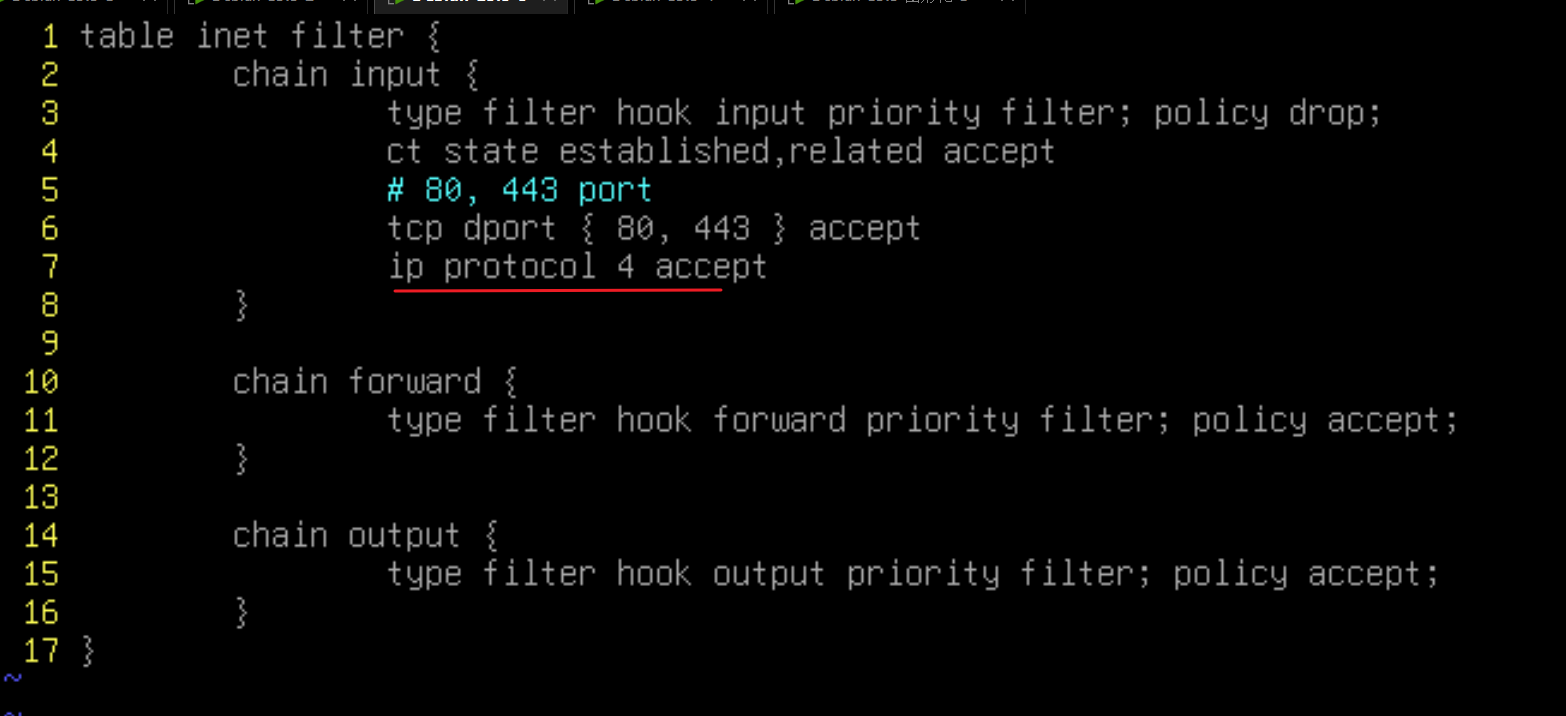

·如果配置了防火墙，要放行 protocol 4：
不需要在 lvs 上放行，需要在 real server的input，和 real server 与 lvs 之间的链路上放行（假设lvs和real server之间有防火墙，就需要在forward上放行）
ip protocol 4 accept

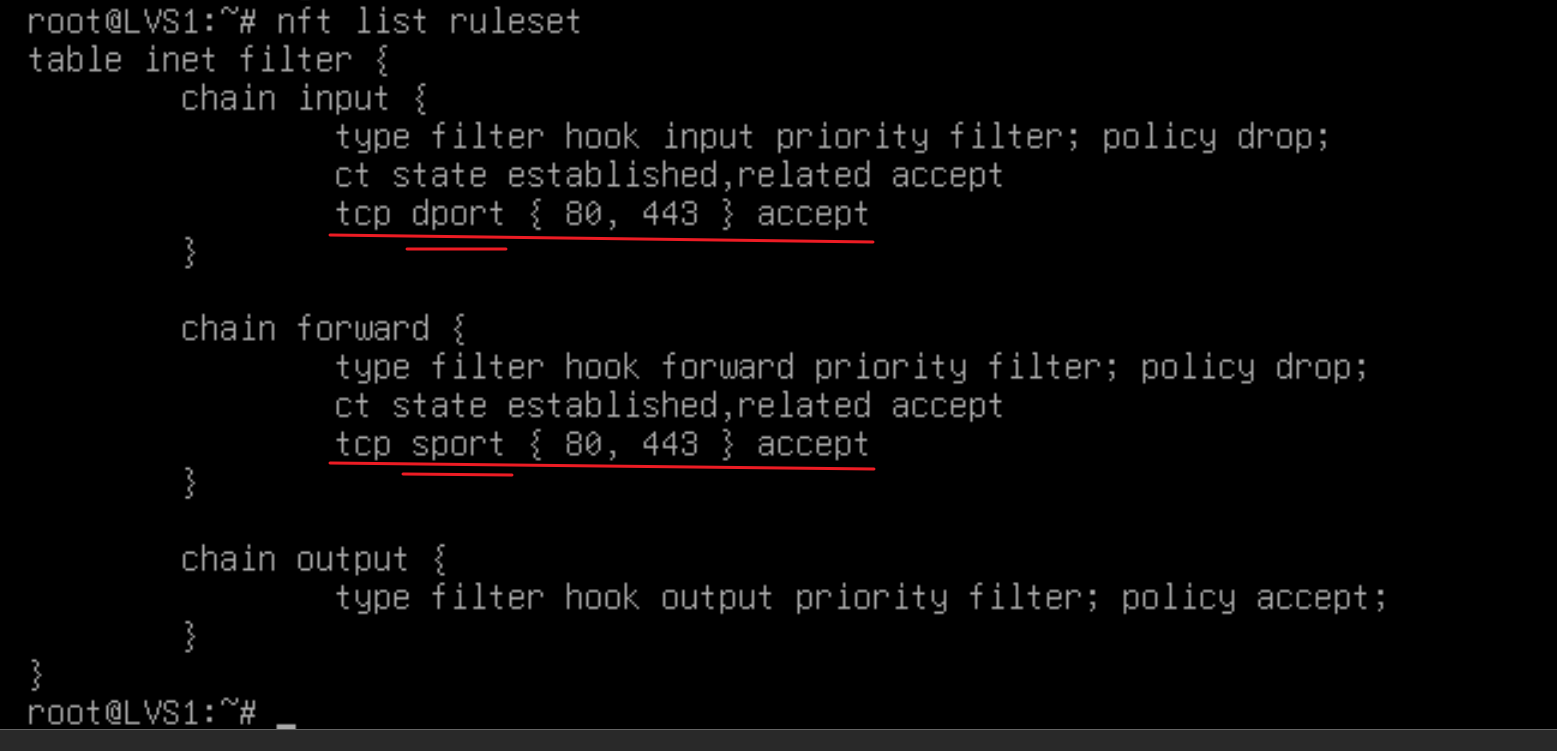

·lvs 本机防火墙还需要放行 sport：
因为客户端收到ipip封装的包后，会回一个包给 lvs director设备，因此要 forward 需要放行 sport 80、443
