考核的内容：
weight 权重值
本地优先级
AS_Path
MED

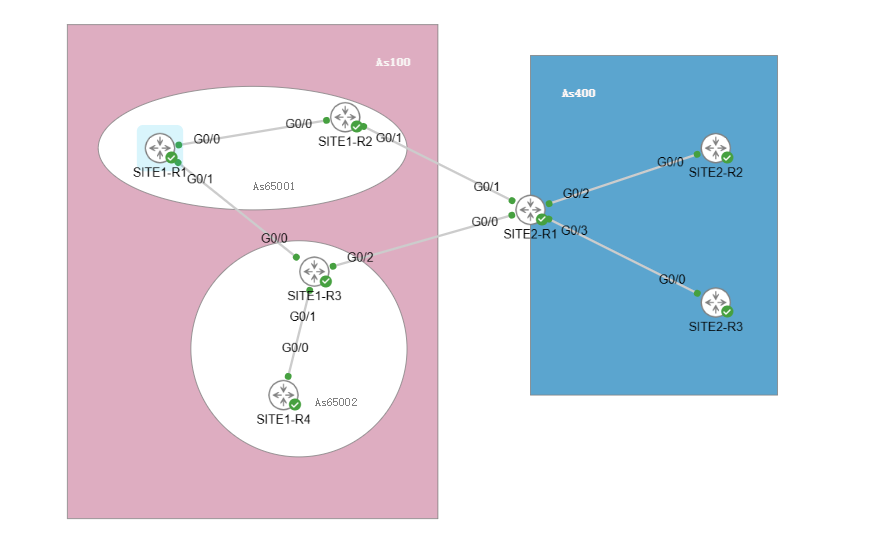

·拓扑图：
该环境中 有 eigrp 1的进程，将其删除即可

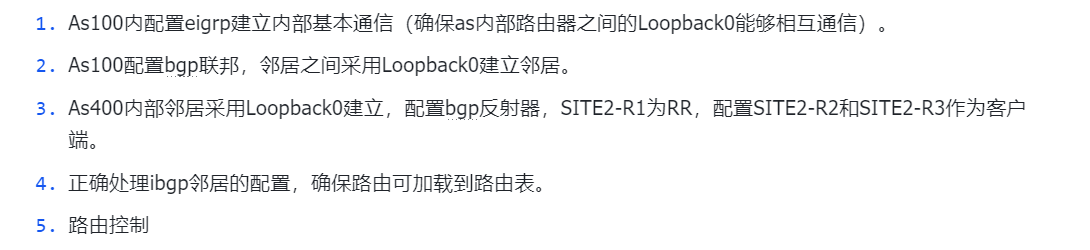

·题目要求：
https://sk39-nsa.feishu.cn/wiki/Sfwyw7XiqiZfQCksmBacLCZInFh



一、配置 IGP 路由（EIGRP）：

1、AS 100 区域：

（1）SITE1-R1：
SITE1-R1(config)#router eigrp 100
SITE1-R1(config-router)#no auto-summary
SITE1-R1(config-router)#network 12.1.1.0 255.255.255.0

SITE1-R1(config-router)#network 13.1.1.0 255.255.255.0

SITE1-R1(config-router)#network 1.1.1.1 255.255.255.255    //通告环回接口是为了提供IGP路由可达，使BGP能够通过环回口进行建立邻居


（2）SITE1-R2:
SITE1-R2(config)#router eigrp 100
SITE1-R2(config-router)#no auto-summary

SITE1-R2(config-router)#network 12.1.1.0 255.255.255.0

SITE1-R2(config-router)#network 1.1.1.2 255.255.255.255


（3）SITE1-R3：
SITE1-R3(config)#router eigrp 100
SITE1-R3(config-router)#no auto-summary
SITE1-R3(config-router)#network 13.1.1.0 255.255.255.0

SITE1-R3(config-router)#network 34.1.1.0 255.255.255.0
SITE1-R3(config-router)#network 1.1.1.3 255.255.255.255


（4）SITE1-R4：
SITE1-R4(config)#router eigrp 100

SITE1-R4(config-router)#no au


SITE1-R4(config-router)#network 34.1.1.0 255.255.255.0

SITE1-R4(config-router)#network 1.1.1.4 255.255.255.255



2、AS 400 区域：

（1）SITE2-R1：
SITE2-R1(config)#router eigrp 1
SITE2-R1(config-router)#no auto-summary
SITE2-R1(config-router)#network 21.1.1.0 255.255.255.0

SITE2-R1(config-router)#network 31.1.1.0 255.255.255.0
SITE2-R1(config-router)#network 1.1.1.21 255.255.255.255


（2）SITE2-R2：
SITE2-R2(config)#router eigrp 1
SITE2-R2(config-router)#no auto-summary
SITE2-R2(config-router)#network 21.1.1.0 255.255.255.0
SITE2-R2(config-router)#network 1.1.1.22 255.255.255.255


（3）SITE2-R3：
SITE2-R3(config)#no router eigrp 1
SITE2-R3(config-router)#no auto-summary
SITE2-R3(config-router)#network 31.1.1.0 255.255.255.0

SITE2-R3(config-router)#network 1.1.1.23 255.255.255.255



二、AS 100区域建立 BGP联邦（邻居以 Loopback 接口建立）：

1、SITE1-R1:

（1）与 SITE1-R2 建立 iBGP邻居（联邦iBGP）：
iBGP 建立邻居时下一跳不做限制，因此无需配置 ebgp-multihop 设置下一跳

SITE1-R1(config)#router bgp 65001
SITE1-R1(config-router)#bgp confederation identifier 100    //设置联邦标识符
SITE1-R1(config-router)#neighbor 1.1.1.2 remote-as 65001    //建立 iBGP邻居
SITE1-R1(config-router)#neighbor 1.1.1.2 update-source Loopback0    //设置发起源为 Loopback 接口


（2）与 SITE1-R3 建立 iBGP邻居（联邦 eBGP）：
SITE1-R1(config)#router bgp 65001
# 这里不用定义 BGP 标识符，因为上面定义了
SITE1-R1(config-router)#bgp confederation peers 65002    //指定 BGP联邦 eBGP邻居
SITE1-R1(config-router)#neighbor 1.1.1.3 remote-as 65002    //建立 eBGP 邻居
SITE1-R1(config-router)#neighbor 1.1.1.3 update-source Loopback0
SITE1-R1(config-router)#neighbor 1.1.1.3 ebgp-multihop 2    //因为建立的是联邦 eBGP，因此还是需要指定多跳下一跳


2、SITE1-R2：

（1）与 SITE1-R1 建立 iBGP邻居（联邦 iBGP）：
SITE1-R2(config)#router bgp 65001
SITE1-R2(config-router)#bgp confederation identifier 100
SITE1-R2(config-router)#neighbor 1.1.1.1 remote-as 65001
SITE1-R2(config-router)#neighbor 1.1.1.1 update-source Loopback0


（2）与 SITE2-R1 建立 eBGP 邻居：
SITE1-R2(config)#router bgp 65001
SITE1-R2(config-router)#neighbor 1.1.1.21 remote-as 400
SITE1-R2(config-router)#neighbor 1.1.1.21 update-source Loopback0
SITE1-R2(config-router)#neighbor 1.1.1.21 ebgp-multihop 2



3、SITE1-R3：

（1）与 SITE1-R1 建立 iBGP邻居（联邦 eBGP）：
SITE1-R3(config)#router bgp 65002
SITE1-R3(config-router)#bgp confederation identifier 100
SITE1-R3(config-router)#bgp confederation peers 65001
SITE1-R3(config-router)#neighbor 1.1.1.1 remote-as 65001
SITE1-R3(config-router)#neighbor 1.1.1.1 update-source Loopback0
SITE1-R3(config-router)#neighbor 1.1.1.1 ebgp-multihop 2


（2）与 SITE1-R4 建立 iBGP邻居（联邦 iBGP）：
SITE1-R3(config)#router bgp 65002
SITE1-R3(config-router)#neighbor 1.1.1.4 remote-as 65002
SITE1-R3(config-router)#neighbor 1.1.1.4 update-source Loopback0


（3）与 SITE2-R1 建立 eBGP邻居：
SITE1-R3(config)#router bgp 65002
SITE1-R3(config-router)#neighbor 1.1.1.21 remote-as 400
SITE1-R3(config-router)#neighbor 1.1.1.21 update-source Loopback0
SITE1-R3(config-router)#neighbor 1.1.1.21 ebgp-multihop 2



4、SITE1-R4：

（1）与 SITE1-R3 建立 iBGP邻居（联邦 iBGP）：
SITE1-R4(config)#router bgp 65002
SITE1-R4(config-router)#bgp confederation identifier 100
SITE1-R4(config-router)#neighbor 1.1.1.3 remote-as 65002
SITE1-R4(config-router)#neighbor 1.1.1.3 update-source Loopback0




三、AS 400区域内部建立邻居（配置 BGP反射器）

1、SITE2-R1：

（1）与 SITE2-R2 建立 iBGP邻居：
SITE2-R1(config)#router bgp 400
SITE2-R1(config-router)#neighbor 1.1.1.22 remote-as 400
SITE2-R1(config-router)#neighbor 1.1.1.22 update-source Loopback 0


（2）与 SITE2-R3 建立 iBGP邻居：
SITE2-R1(config)#router bgp 400
SITE2-R1(config-router)#neighbor 1.1.1.23 remote-as 400
SITE2-R1(config-router)#neighbor 1.1.1.23 update-source Loopback 0


2、SITE2-R2：

（1）与 SITE2-R1 建立 iBGP邻居：
SITE2-R2(config)#router bgp 400
SITE2-R2(config-router)#neighbor 1.1.1.21 remote-as 400
SITE2-R2(config-router)#neighbor 1.1.1.21 remote-as 400


3、SITE2-R3：

（1）与 SITE2-R1 建立 iBGP邻居：
SITE2-R3(config)#router bgp 400
SITE2-R3(config-router)#neighbor 1.1.1.21 remote-as 400
SITE2-R3(config-router)#neighbor 1.1.1.21 update-source Loopback 0


四、在 AS 400 区域配置 BGP反射器：
因为BGP的防环机制，在 AS 400的 iBGP 拓扑中，SITE2-R2 的路由通告，无法传递给 SITE2-R3，反之亦然。
因此需要配置 BGP反射器


1、先在 SITE2-R2 和 SITE2-R3 上 通告路由，查看是否成功同步：

（1）SITE2-R2 上 通告路由：
SITE2-R2(config)#router bgp 400
SITE2-R2(config-router)#network 192.168.2.1 mask 255.255.255.255


（2）SITE2-R3 上 通告路由：
SITE2-R3(config)#router bgp 400
SITE2-R3(config-router)#network 192.168.3.1 mask 255.255.255.255

（3）在 SITE2-R1 上 通告路由：
SITE2-R1(config)#int loopback 100
SITE2-R1(config-if)#ip add 222.222.222.222 255.255.255.255
SITE2-R1(config)#router bgp 400

SITE2-R1(config-router)#network 222.222.222.222 mask 255.255.255.255


2、查看 BGP路由表：

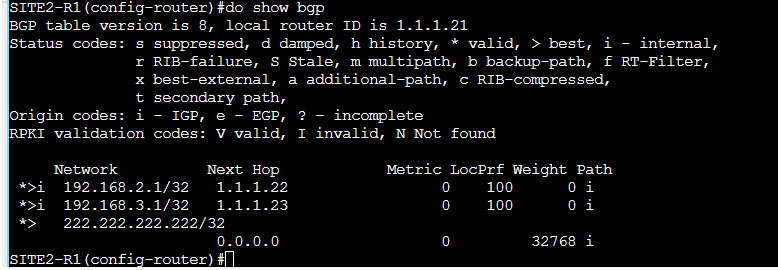

（1）在 SITE2-R1 上查看：
SITE2-R1(config-router)#do show bgp
# 三条都可用：

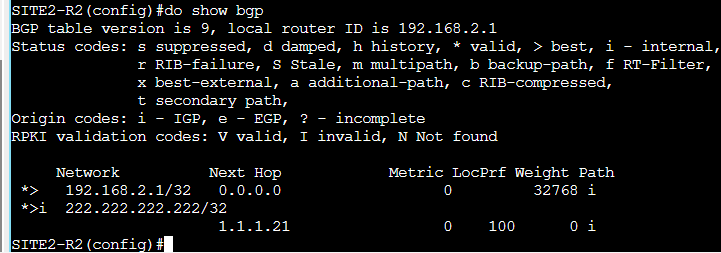

（2）在 SITE2-R2 上 查看 BGP路由器表：
SITE2-R2(config)#do show bgp
# 只获取到了两条路由条目，本地的 和 SITE2-R1 的，无法获取到 SITE2-R3 的路由表，因为 BGP的防环机制

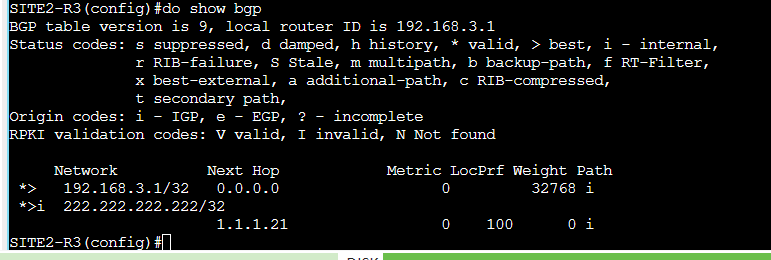

（3）在 SITE2-R3 上 查看 BGP路由表：
SITE2-R3(config)#do show bgp
# 只获取到了两条路由条目，本地的 和 SITE2-R1 的，无法获取到 SITE2-R2 的路由表，因为 BGP的防环机制


3、配置 BGP反射器：

（1）SITE2-R1：
SITE2-R1(config)# router bgp 400
SITE2-R1(config-router)#neighbor 1.1.1.22 route-reflector-client
SITE2-R1(config-router)#neighbor 1.1.1.23 route-reflector-client


4、再次查看 BGP路由表：

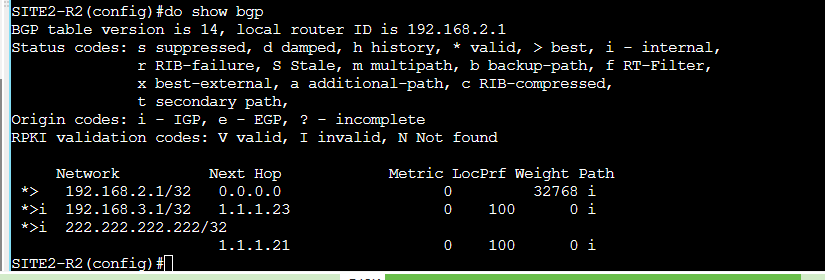

（1）SITE2-R2：
SITE2-R2(config)#do show bgp
# 此时能够接收到来自 SITE2-R3 传递的路由条目

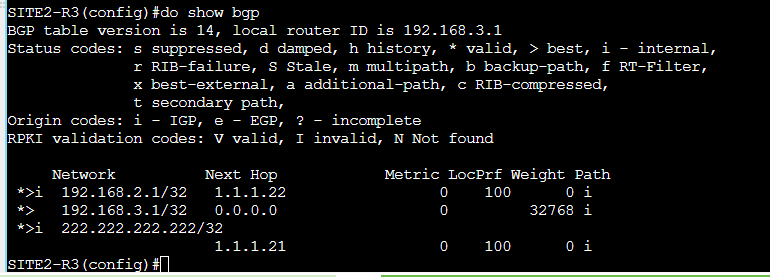

（2）SITE2-R3：
SITE2-R3(config)#do show bgp
# 此时能够接收到来自 SITE2-R2 传递的路由条目


五、配置 eBGP（AS100 与 AS400）

·先配置底层基础 IGP 连通性：


1、SITE1-R2：

（1）与 SITE2-R1 建立 eBGP邻居：
SITE1-R2(config)#router bgp 65001
SITE1-R2(config-router)#neighbor 1.1.1.21 remote-as 400
SITE1-R2(config-router)#neighbor 1.1.1.21 update-source Loopback 0
SITE1-R2(config-router)#neighbor 1.1.1.21 ebgp-multihop 2


2、SITE1-R3：

（1）与 SITE2-R1 建立 eBGP 邻居：
SITE1-R3(config)#router bgp 65002
SITE1-R3(config-router)#neighbor 1.1.1.21 remote-as 400
SITE1-R3(config-router)#neighbor 1.1.1.21 update-source Loopback 0
SITE1-R3(config-router)#neighbor 1.1.1.21 ebgp-multihop 2

3、SITE2-R1：

（1）与 SITE1-R2 建立 eBGP邻居：
SITE2-R1(config)#router bgp 400
SITE2-R1(config-router)#neighbor 1.1.1.2 remote-as 100
SITE2-R1(config-router)#neighbor 1.1.1.2 update-source Loopback 0
SITE2-R1(config-router)#neighbor 1.1.1.2 ebgp-multihop 2

（2）与 SITE1-R3 建立 eBGP邻居：
SITE2-R1(config)#router bgp 400
SITE2-R1(config-router)#neighbor 1.1.1.3 remote-as 100
SITE2-R1(config-router)#neighbor 1.1.1.3 update-source Loopback 0
SITE2-R1(config-router)#neighbor 1.1.1.3 ebgp-multihop 2


4、查看 eBGP 邻居关系：
