一、基本概念

DHCP服务器的作用

DHCP服务器负责管理和分配IP地址给网络上的设备。它可以配置IP地址、子网掩码、默认网关以及其他网络参数，以确保设备能够正确地与网络进行通信。DHCP服务器可以动态分配IP地址，这意味着当设备加入网络时，DHCP服务器会自动为其分配一个可用的IP地址，而无需手动配置每个设备的IP地址。

DHCP中继的作用

DHCP中继是一种设备，通常位于网络中继点，它的作用是将DHCP请求从一个子网中的客户端转发到位于另一个子网中的DHCP服务器。这样，即使客户端和DHCP服务器不在同一个子网上，客户端仍然可以获得IP地址分配和配置。DHCP中继接收客户端的DHCP请求，并将其转发到预定的DHCP服务器。DHCP服务器接收到请求后，将生成一个DHCP响应，并通过中继返回给客户端。

DHCP服务器和DHCP中继的关系

DHCP服务器和DHCP中继是协同工作的组件，它们通常在大型网络中一起使用，以提供IP地址配置的灵活性。当DHCP客户端位于不同的子网上时，DHCP中继负责将客户端的请求转发给正确的DHCP服务器，并将服务器的响应返回给客户端。这样，DHCP中继充当了客户端和服务器之间的桥梁。

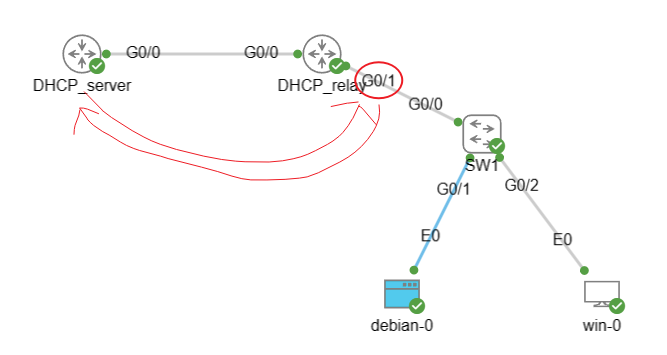

路由问题

DHCP Relay会将来自客户端的DHCP请求打包成UDP数据包，并在数据包中添加一些特殊的选项字段（如GIADDR，即Gateway IP Address），以便DHCP服务器能够识别出该请求是来自哪个子网的客户端，并进行相应的IP地址分配。

那么此时，该属于包会使用接收客户端DHCP请求的接口IP作为源地址，目标地址则为接口设定的DHCP服务器地址。

思考问题：作为数据包的起源和常规通信有什么区别？比如，在DHCP_relay上执行ping操作的区别？

二、配置过程

1|基础配置

DHCP_server(config)#ip dhcp pool Net10

DHCP_server(dhcp-config)#network 192.168.10.0 /24

DHCP_server(dhcp-config)#default-router 192.168.10.254

DHCP_server(dhcp-config)#dns-server 114.114.114.114

DHCP_server(dhcp-config)#option 150 ip 192.168.10.254

DHCP_server(dhcp-config)#domain-name nsa.ts

DHCP_server(dhcp-config)#exit

DHCP_relay(config)#int gi 0/1

DHCP_relay(config-if)#ip helper-address 12.1.1.1

2|解决路由问题

DHCP_server(config)#do ping 192.168.10.254

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.10.254, timeout is 2 seconds:

.....

Success rate is 0 percent (0/5)

DHCP_server(config)#ip route 192.168.10.0 255.255.255.0 12.1.1.2

DHCP_server(config)#do ping 192.168.10.254

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.10.254, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms

DHCP_server(config)#end

3|客户端测试（成功获取地址)

DHCP_server#show ip dhcp binding

Bindings from all pools not associated with VRF:

IP address Client-ID/ Lease expiration Type

Hardware address/

User name

192.168.10.1 ff00.0ce5.9e00.0100. Jun 15 2023 12:57 AM Automatic

012c.1bcd.3f52.5400.

0ce5.9e

4|给主机动态分配固定IP

DHCP_server(config)#ip dhcp pool debian-host

DHCP_server(dhcp-config)#host 192.168.1.100

DHCP_server(dhcp-config)#client-identifier ff00.0ce5.9e00.0100.012c.1bcd.3f52.5400.0ce5.9e

% A binding for this client already exists. // 如果已经获取地址，需要解绑。

DHCP_server(dhcp-config)#do clear ip dhcp binding *

DHCP_server(dhcp-config)#client-identifier ff00.0ce5.9e00.0100.012c.1bcd.3f52.5400.0ce5.9e

DHCP_server(dhcp-config)#do show ip dhcp binding

Bindings from all pools not associated with VRF:

IP address Client-ID/ Lease expiration Type

Hardware address/

User name

192.168.10.100 ff00.0ce5.9e00.0100. Infinite Manual

012c.1bcd.3f52.5400.

0ce5.9e

5|客户端重启网络测试/检查

root@debian:~# systemctl restart networking.service

root@debian:~# ip add

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000

link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

inet 127.0.0.1/8 scope host lo

valid_lft forever preferred_lft forever

inet6 ::1/128 scope host

valid_lft forever preferred_lft forever

2: ens3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000

link/ether 52:54:00:0c:e5:9e brd ff:ff:ff:ff:ff:ff

altname enp0s3

inet 192.168.10.100/24 brd 192.168.10.255 scope global dynamic ens3

valid_lft 86400sec preferred_lft 86400sec

inet6 fe80::5054:ff:fe0c:e59e/64 scope link tentative

valid_lft forever preferred_lft forever

root@debian:~# ip route

default via 192.168.10.254 dev ens3

192.168.10.0/24 dev ens3 proto kernel scope link src 192.168.10.100

root@debian:~# cat /etc/resolv.conf

domain nsa.ts

search nsa.ts

nameserver 114.114.114.114

root@debian:~# cat /var/lib/dhcp/dhclient.ens3.leases

default-duid "\000\001\000\001,\033\315?RT\000\014\345\236";

lease {

interface "ens3";

fixed-address 192.168.10.100;

option subnet-mask 255.255.255.0;

option routers 192.168.10.254;

option dhcp-lease-time 86400;

option dhcp-message-type 5;

option domain-name-servers 114.114.114.114;

option dhcp-server-identifier 12.1.1.1;

option dhcp-renewal-time 43200;

option dhcp-rebinding-time 75600;

option domain-name "nsa.ts";

renew 3 2023/06/14 01:05:19;

rebind 3 2023/06/14 01:05:19;

expire 3 2023/06/14 01:05:19;

}

lease {

interface "ens3";

fixed-address 192.168.10.100;

option subnet-mask 255.255.255.0;

option routers 192.168.10.254;

option dhcp-lease-time 86400;

option dhcp-message-type 5;

option domain-name-servers 114.114.114.114;

option dhcp-server-identifier 12.1.1.1;

option dhcp-renewal-time 43200;

option dhcp-rebinding-time 75600;

option domain-name "nsa.ts";

renew 3 2023/06/14 11:02:20;

rebind 3 2023/06/14 22:05:19;

expire 4 2023/06/15 01:05:19;

}

三、DHCP Snooping

DHCP Snooping（DHCP监听）是一种网络安全功能，用于保护局域网中的设备免受DHCP欺骗攻击。DHCP Snooping在交换机上实施，它监控和验证通过交换机发送和接收的DHCP消息，以防止未经授权的DHCP服务器和欺骗行为。

DHCP Snooping的工作原理

DHCP Snooping通过在交换机上建立一个可信任的接口列表来开始。通常，这些接口是连接到受信任的DHCP服务器的接口，如网络管理员知道的接口。

交换机会监听通过非可信任接口接收到的DHCP报文，包括DHCP Discover、Request、Offer和ACK等消息。

DHCP Snooping会验证报文中的源IP地址、MAC地址和租约信息，确保它们与交换机记录的信息匹配。

如果报文的信息不符合预期，交换机可以选择性地丢弃或转发该报文，以防止恶意DHCP服务器或欺骗行为对网络设备进行攻击。

DHCP Snooping的功能

防止未经授权的DHCP服务器：DHCP Snooping可以阻止未经授权的DHCP服务器在网络中提供IP地址和配置信息。只有在可信任接口上接收到的DHCP服务器提供的报文才会被转发。

防止DHCP欺骗攻击：DHCP Snooping可以防止恶意用户通过欺骗方式发送虚假DHCP响应或请求，从而获得其他设备的IP地址或干扰网络正常运行。

动态绑定和安全绑定：DHCP Snooping可以将已分配的IP地址与设备的MAC地址进行绑定，形成动态绑定表。这样可以确保每个设备只能获得其绑定的IP地址，并提供了一层额外的网络安全保护。

需要注意的是，为了正确使用DHCP Snooping，网络管理员需要正确配置交换机上的可信任接口，并定期维护动态绑定表。这样可以确保DHCP Snooping功能正常运行，并提供网络设备的安全和保护。

Option 82（选项82）的功能

Option 82（选项82）是DHCP Snooping中的一个附加选项，也称为DHCP Relay Agent Information Option。它在DHCP Snooping过程中扮演着重要的角色，用于增强网络的安全性和跟踪能力。

客户端身份标识：Option 82允许交换机在转发DHCP请求时，在报文中添加客户端的身份标识信息。这些标识信息可以包括端口号、交换机的MAC地址、VLAN号等，用于标识DHCP请求的来源。

DHCP报文跟踪：通过Option 82，交换机可以在转发DHCP请求时，将自身的信息（如接口、交换机标识等）添加到报文中。这样，当DHCP服务器收到请求并生成响应时，Option 82的信息也会被包含在响应中。这个机制可以帮助网络管理员跟踪DHCP报文的路径和处理过程，以便故障排除和网络调试。

防止DHCP欺骗：Option 82可以用于验证DHCP报文的合法性，防止恶意用户通过伪造DHCP报文进行欺骗攻击。DHCP Snooping可以检查报文中的Option 82信息，并与交换机记录的信息进行比对，确保报文的来源和内容是合法的。

IP地址池分配控制：Option 82可以用于基于特定的Option 82信息，对不同的客户端或设备分配不同的IP地址池。这样可以实现细粒度的IP地址管理和控制，确保每个客户端或设备获得合适的IP地址。

需要注意的是，Option 82的使用需要在交换机上正确配置，同时也需要DHCP服务器支持解析和处理Option 82信息。这样才能充分发挥Option 82在DHCP Snooping中的作用，并提升网络的安全性和管理能力。

配置参考

SW1(config)#ip dhcp snooping

SW1(config)#ip dhcp snooping vlan 1

SW1(config)#int gi 0/0

SW1(config-if)#ip dhcp snooping trust

SW1(config-if)#end

SW1#show ip dhcp snooping

Switch DHCP snooping is enabled

Switch DHCP gleaning is disabled

DHCP snooping is configured on following VLANs:

DHCP snooping is operational on following VLANs:

DHCP snooping is configured on the following L3 Interfaces:

Insertion of option 82 is enabled

circuit-id default format: vlan-mod-port

remote-id: 5254.0007.582c (MAC)

Option 82 on untrusted port is not allowed

Verification of hwaddr field is enabled

Verification of giaddr field is enabled

DHCP snooping trust/rate is configured on the following Interfaces:

Interface Trusted Allow option Rate limit (pps)

----------------------- ------- ------------ ----------------

GigabitEthernet0/0 yes yes unlimited

Custom circuit-ids:

root@debian:~# systemctl restart networking.service

root@debian:~# ip add // 获取IP地址失败；

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000

link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

inet 127.0.0.1/8 scope host lo

valid_lft forever preferred_lft forever

inet6 ::1/128 scope host

valid_lft forever preferred_lft forever

2: ens3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000

link/ether 52:54:00:0c:e5:9e brd ff:ff:ff:ff:ff:ff

altname enp0s3

inet6 fe80::5054:ff:fe0c:e59e/64 scope link

valid_lft forever preferred_lft forever

1|解决方法一

SW1(config)#no ip dhcp snooping information option

SW1(config)#end

SW1#show ip dhcp snooping

Switch DHCP snooping is enabled

Switch DHCP gleaning is disabled

DHCP snooping is configured on following VLANs:

DHCP snooping is operational on following VLANs:

DHCP snooping is configured on the following L3 Interfaces:

Insertion of option 82 is disabled // 禁用option 82

circuit-id default format: vlan-mod-port

remote-id: 5254.0007.582c (MAC)

Option 82 on untrusted port is not allowed

Verification of hwaddr field is enabled

Verification of giaddr field is enabled

DHCP snooping trust/rate is configured on the following Interfaces:

Interface Trusted Allow option Rate limit (pps)

----------------------- ------- ------------ ----------------

GigabitEthernet0/0 yes yes unlimited

Custom circuit-ids:

SW1#show ip dhcp snooping binding

MacAddress IpAddress Lease(sec) Type VLAN Interface

------------------ --------------- ---------- ------------- ---- --------------------

52:54:00:0C:E5:9E 192.168.10.100 86393 dhcp-snooping 1 GigabitEthernet0/1

Total number of bindings: 1

2|其他解决？？？
