一、开启路由转发功能（交换机）：

1、LEAF-SW-03、LEAF-SW-04、SPINE-SW-01、SPINE-SW-02：

# 全局模式：
ip routing

·为 VLAN 10、VLAN 20 配置 IP地址：

没找到 vlan 的ip，这里是自定义的IP地址

1、SPINE-SW-01：

SPINE-SW-01(config)#int vlan 10
SPINE-SW-01(config-if)#no sh
SPINE-SW-01(config-if)#ip address 192.168.10.252 255.255.255.0
SPINE-SW-01(config-if)#int vlan 20
SPINE-SW-01(config-if)#no sh
SPINE-SW-01(config-if)#ip address 192.168.20.252 255.255.255.0

2、SPINE-SW-02：

SPINE-SW-02(config)#int vlan 10
SPINE-SW-02(config-if)#no sh
SPINE-SW-02(config-if)#ip address 192.168.10.253 255.255.255.0
SPINE-SW-02(config)#int vlan 20
SPINE-SW-02(config-if)#no sh
SPINE-SW-02(config-if)#ip address 192.168.20.253 255.255.255.0

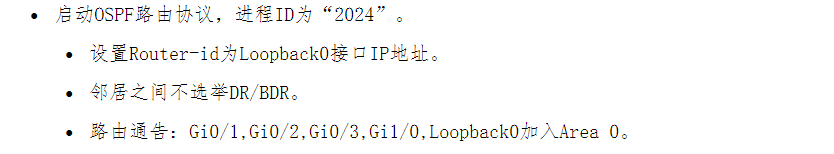

二、配置 OSPF 协议：

1、LEAF-SW-03：

LEAF-SW-03(config)#router ospf 2024
LEAF-SW-03(config-router)#router-id 1.1.1.3
LEAF-SW-03(config-router)#net 10.0.1.0 255.255.255.0 area 0
LEAF-SW-03(config-router)#net 10.0.2.0 255.255.255.0 area 0
LEAF-SW-03(config-router)#net 10.0.3.0 255.255.255.0 area 0
LEAF-SW-03(config-router)#net 10.1.4.0 255.255.255.0 area 0
LEAF-SW-03(config-router)#net 1.1.1.3 255.255.255.255 area 0

·配置邻居之间不选举 DR/BDR：

LEAF-SW-03(config-router)#int ra g0/1-3,g1/0
LEAF-SW-03(config-if-range)#ip ospf network point-to-point

2、LEAF-SW-04：

LEAF-SW-04(config)#router ospf 2024
LEAF-SW-04(config-router)#router-id 1.1.1.4
LEAF-SW-04(config-router)#network 10.1.1.0 255.255.255.0 area 0

LEAF-SW-04(config-router)#network 10.1.2.0 255.255.255.0 area 0

LEAF-SW-04(config-router)#network 10.1.3.0 255.255.255.0 area 0

LEAF-SW-04(config-router)#network 10.1.4.0 255.255.255.0 area 0

LEAF-SW-04(config-router)#network 1.1.1.4 255.255.255.255 area 0

·配置邻居之间不选举 DR/BDR：

LEAF-SW-04(config-router)#int ra g0/1-3,g1/0
LEAF-SW-04(config-if-range)#ip ospf network point-to-point

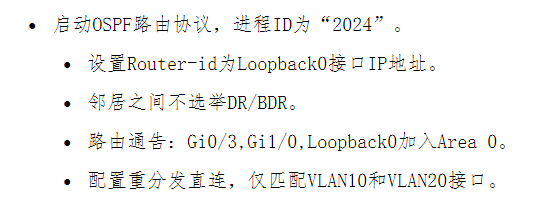

3、SPINE-SW-01:

SPINE-SW-01(config)#router ospf 2024
SPINE-SW-01(config-router)#router-id 1.1.1.5
SPINE-SW-01(config-router)#network 10.0.1.0 255.255.255.0 area 0
SPINE-SW-01(config-router)#network 10.1.1.0 255.255.255.0 area 0
SPINE-SW-01(config-router)#network 1.1.1.5 255.255.255.255 area 0

·配置邻居之间不选项 DR/BDR：

SPINE-SW-01(config-router)#int ra g0/3,g1/0
SPINE-SW-01(config-if-range)#ip ospf network point-to-point

·配置重分发直连（只重分发 VLAN10 和 VLAN20）

SPINE-SW-01(config)#route-map VLAN permit 10
SPINE-SW-01(config-route-map)#match interface Vlan 10
SPINE-SW-01(config-route-map)#exit
SPINE-SW-01(config)#route-map VLAN permit 20
SPINE-SW-01(config-route-map)#match interface Vlan 20

SPINE-SW-01(config-route-map)#router ospf 2024
SPINE-SW-01(config-router)#redistribute connected subnets route-map VLANSPINE-SW-02(config)#route-map VLAN permit 10

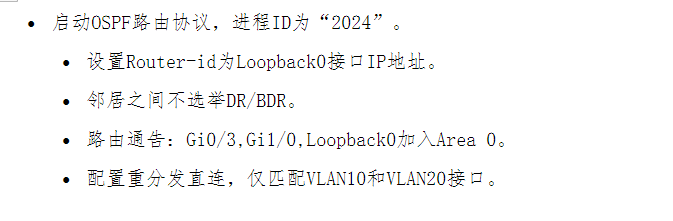

4、SPINE-SW-02：

SPINE-SW-02(config)#router ospf 2024
SPINE-SW-02(config-router)#router-id 1.1.1.6
SPINE-SW-02(config-router)#network 10.0.2.0 255.255.255.0 area 0
SPINE-SW-02(config-router)#network 10.1.2.0 255.255.255.0 area 0
SPINE-SW-02(config-router)#network 1.1.1.6 255.255.255.255 area 0

·配置邻居之间不选项 DR/BDR：

SPINE-SW-02(config-router)#int ra g0/3,g1/0
SPINE-SW-02(config-if-range)#ip ospf network point-to-point

·配置重分发直连（只重分发 VLAN10 和 VLAN20）

SPINE-SW-02(config)#route-map VLAN permit 10
SPINE-SW-02(config-route-map)#match interface Vlan 10
SPINE-SW-02(config-route-map)#exit
SPINE-SW-02(config)#route-map VLAN permit 20
SPINE-SW-02(config-route-map)#match interface Vlan 20
SPINE-SW-02(config)#router ospf 2024
SPINE-SW-02(config-router)#redistribute connected subnets route-map VLAN

5、CORE-RT-01：

CORE-RT-01(config)#router ospf 2024
CORE-RT-01(config-router)#router-id 1.1.1.7
CORE-RT-01(config-router)#network 10.0.3.0 255.255.255.0 area 0
CORE-RT-01(config-router)#network 10.1.4.0 255.255.255.0 area 0
CORE-RT-01(config-router)#network 1.1.1.7 255.255.255.255 area 0

·配置邻居之间不选举 DR/BDR：

CORE-RT-01(config)#interface range g0/1,g0/3
CORE-RT-01(config-if-range)#ip ospf network point-to-point

6、CORE-RT-02：

CORE-RT-02(config)#router ospf 2024
CORE-RT-02(config-router)#router-id 1.1.1.8
CORE-RT-02(config-router)#network 10.1.3.0 255.255.255.0 area 0
CORE-RT-02(config-router)#network 10.1.4.0 255.255.255.0 area 0
CORE-RT-02(config-router)#network 1.1.1.8 255.255.255.255 area 0

·配置邻居之间不选举 DR/BDR：

CORE-RT-02(config)#interface range g0/1,g0/3
CORE-RT-02(config-if-range)#ip ospf network point-to-point

三、配置 GLBP：

1、SPINE-SW-01：

（1）VLAN 10：

SPINE-SW-01(config)#int vlan 10
SPINE-SW-01(config-if)#glbp 10 authentication md5 key-string Skills39!
SPINE-SW-01(config-if)#glbp 10 ip 192.168.10.254
SPINE-SW-01(config-if)#glbp 10 priority 200
SPINE-SW-01(config-if)#glbp 10 preempt

（2）VLAN 20：

SPINE-SW-01(config)#interface vlan 20
SPINE-SW-01(config-if)#glbp 20 authentication md5 key-string Skills39!
SPINE-SW-01(config-if)#glbp 20 ip 192.168.20.254
SPINE-SW-01(config-if)#glbp 20 preempt
SPINE-SW-01(config-if)#glbp 20 priority 200

（3）查看 GLBP 状态：

do show glbp br

2、SPINE-SW-02：

（1）VLAN 10：

SPINE-SW-02(config)#int vlan 10
SPINE-SW-02(config-if)#glbp 10 authentication md5 key-string Skills39!
SPINE-SW-02(config-if)#glbp 10 ip 192.168.10.254
SPINE-SW-02(config-if)#glbp 10 priority 150
SPINE-SW-02(config-if)#glbp 10 preempt

（2）VLAN 20：

SPINE-SW-02(config)#interface vlan 20
SPINE-SW-02(config-if)#glbp 20 authentication md5 key-string Skills39!
SPINE-SW-02(config-if)#glbp 20 ip 192.168.20.254
SPINE-SW-02(config-if)#glbp 20 preempt
SPINE-SW-02(config-if)#glbp 20 priority 150

四、配置 Null 路由、配置 NAT：

1、配置 Null 路由：

（1）CORE-RT-01：

CORE-RT-01(config)#ip route 193.16.25.0 255.255.255.252 Null 0

（2）CORE-RT-02：

CORE-RT-02(config)#ip route 193.16.25.0 255.255.255.252 Null 0

（3）EDGE-FW：（配置完 ASA防火墙高可用后）

EDGE-FW(config)# route Null0 199.61.52.100 255.255.255.255

2、配置 NAT：

五、配置 BGP（BGP联邦、BGP反射器）：

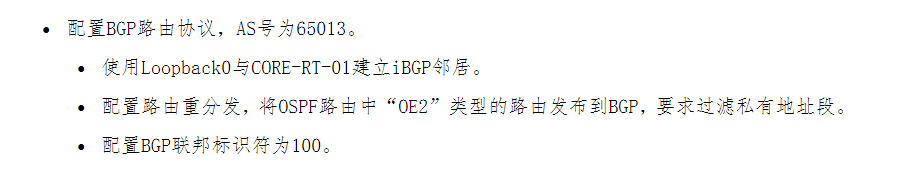

1、LEAF-SW-03:

LEAF-SW-03(config)#router bgp 65013    //设置 AS 号为： 65013
LEAF-SW-03(config-router)#bgp confederation identifier 100    //设置 BGP 联邦标识符为：100

# 与 CORE-RT-01 建立 iBGP邻居（BGP联邦）
LEAF-SW-03(config-router)#neighbor 1.1.1.7 remote-as 65013
LEAF-SW-03(config-router)#neighbor 1.1.1.7 update-source Loopback 0

1、配置重分发（将 OSPF中 ‘OE2’类型得路由发布到 BGP，要求过滤私有地址段）

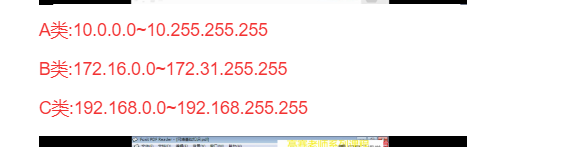

·私有地址段：

# 配置 ACL ，禁用私有地址网段（过滤私有地址段）
LEAF-SW-03(config)#ip access-list extended BGP
## 因为题目说过滤私有地址段，但没说只匹配 192.168网段，不知道是否会计算分数，所以就写一个最完美的出来，匹配所有私有地址（至少不会被扣分）
LEAF-SW-03(config-ext-nacl)#deny ip 10.0.0.0 0.255.255.255 any     //A类地址 私有地址段
LEAF-SW-03(config-ext-nacl)#deny ip 172.16.0.0 0.16.255.255 any    //B类地址 私有地址段（这里写的没有问题）
LEAF-SW-03(config-ext-nacl)#deny ip 192.168.0.0 0.0.255.255 any    //C类地址 私有地址段（这里写的也没有问题）
LEAF-SW-03(config-ext-nacl)#exit

# 配置 route-map 引用 ACL，因为 BGP 不能直接引用 ACL
LEAF-SW-03(config)#route-map BGP permit 10
LEAF-SW-03(config-route-map)#match ip address BGP
LEAF-SW-03(config-route-map)#exit

# 配置 BGP 路由重分发
LEAF-SW-03(config-router)#redistribute ospf 2024 match external 2 route-map BGP

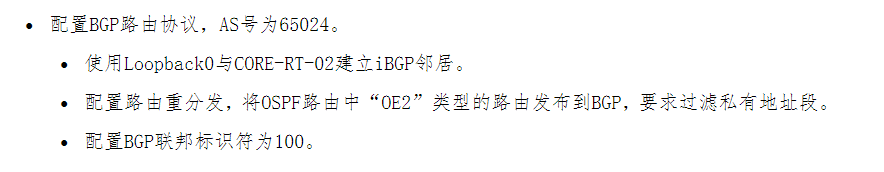

2、LEAF-SW-04：

LEAF-SW-04(config)#router bgp 65024
LEAF-SW-04(config-router)#bgp confederation identifier 100

# 与CORE-RT-02建立 iBGP邻居
LEAF-SW-04(config-router)#neighbor 1.1.1.8 remote-as 65024
LEAF-SW-04(config-router)#neighbor 1.1.1.8 update-source Loopback 0

1、配置重分发（将 OSPF中 ‘OE2’类型得路由发布到 BGP，要求过滤私有地址段）

# 配置 ACL ，过滤私有地址段
LEAF-SW-04(config)#ip access-list extended BGP
LEAF-SW-04(config-ext-nacl)#deny ip 10.0.0.0 0.255.255.255 any
LEAF-SW-04(config-ext-nacl)#deny ip 172.16.0.0 0.16.255.255 any
LEAF-SW-04(config-ext-nacl)#deny ip 192.168.0.0 0.0.255.255 any
LEAF-SW-04(config-ext-nacl)#exit

# 配置 route-map ，关联 ACL
LEAF-SW-04(config)#route-map BGP
LEAF-SW-04(config-route-map)#match ip address BGP
LEAF-SW-04(config-route-map)#exit

# 配置 BGP 路由重分发
LEAF-SW-04(config)#router bgp 65024
LEAF-SW-04(config-router)#redistribute ospf 2024 match external 2 route-map BGP
LEAF-SW-04(config-router)#exit

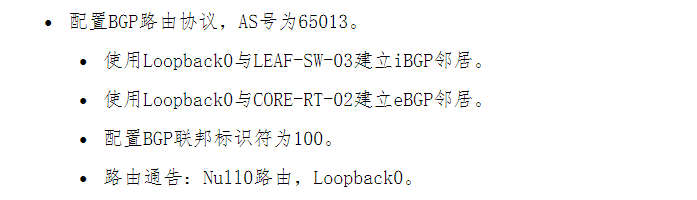

3、CORE-RT-01：

CORE-RT-01(config)#router bgp 65013
CORE-RT-01(config-router)#bgp confederation identifier 100

# 与 LEAF-SW-03 建立 iBGP邻居（BGP联邦）
CORE-RT-01(config-router)#neighbor 1.1.1.3 remote-as 65013
CORE-RT-01(config-router)#neighbor 1.1.1.3 update-source Loopback 0

# 与 CORE-RT-02 建立 eBGP邻居（BGP联邦）
CORE-RT-01(config-router)#bgp confederation peers 65024
CORE-RT-01(config-router)#neighbor 1.1.1.8 remote-as 65024
CORE-RT-01(config-router)#neighbor 1.1.1.8 update-source Loopback 0
CORE-RT-01(config-router)#neighbor 1.1.1.8 ebgp-multihop 2

# 与 EDGE-RT-01 建立 eBGP 邻居
CORE-RT-01(config-router)#neighbor 101.47.24.2 remote-as 8888    //就一条（没有少输入）

·路由通告：（通告进 BGP 的路由必须要在 IGP路由表中真实存在）

# 通告 Null0 路由
CORE-RT-01(config-router)#network 193.16.25.0 mask 255.255.255.252

# 通告 Loopback0 路由
CORE-RT-01(config-router)#network 1.1.1.7 mask 255.255.255.255

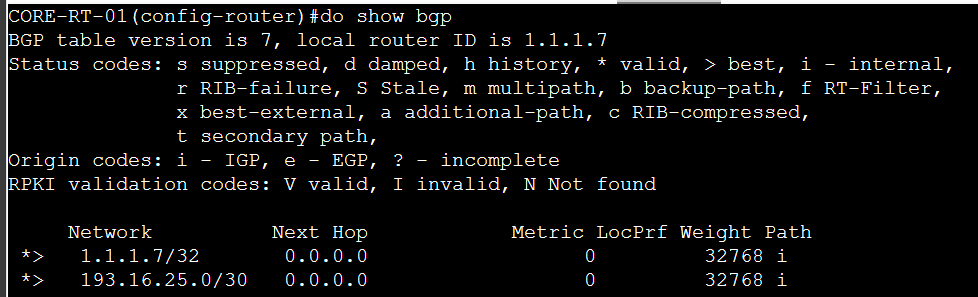

# 查看 BGP 路由表：
do show bgp

4、CORE-RT-02：

CORE-RT-02(config)#router bgp 65024
CORE-RT-02(config-router)#bgp confederation identifier 100

# 与 LEAF-SW-04 建立 iBGP邻居（BGP联邦）
CORE-RT-02(config-router)#neighbor 1.1.1.4 remote-as 65024
CORE-RT-02(config-router)#neighbor 1.1.1.4 update-source Loopback 0

# 与 CORE-RT-01 建立 eBGP邻居（BGP联邦）
CORE-RT-02(config-router)#bgp confederation peers 65013
CORE-RT-02(config-router)#neighbor 1.1.1.7 remote-as 65013
CORE-RT-02(config-router)#neighbor 1.1.1.7 update-source Loopback 0
CORE-RT-02(config-router)#neighbor 1.1.1.7 ebgp-multihop 2

# 与 EDGE-RT-01 建立 eBGP 邻居：
CORE-RT-02(config-router)#neighbor 102.47.24.2 remote-as 8888

·路由通告：

# 通告 Null0 路由
CORE-RT-02(config-router)#network 193.16.25.0 mask 255.255.255.252

# 通告 Loopback0 路由
CORE-RT-02(config-router)#network 1.1.1.8 mask 255.255.255.255

5、EDGE-RT-01：

EDGE-RT-01(config)#router bgp 8888

# 与 CORE-RT-01 建立 eBGP 邻居
EDGE-RT-01(config-router)#neighbor 101.47.24.1 remote-as 100    //题目没有要求使用 Loopback 接口，那么就使用 Gig接口IP地址

# 与 CORE-RT-02 建立 eBGP 邻居
EDGE-RT-01(config-router)#neighbor 102.47.24.1 remote-as 100

# 与 EDGE-RT-02 建立 eBGP 邻居
EDGE-RT-01(config-router)#neighbor 201.102.22.1 remote-as 200

# 与 EDGE-RT-03 建立 eBGP 邻居
EDGE-RT-01(config-router)#neighbor 211.34.33.1 remote-as 300

# 与 EDGE-RT-04 建立 eBGP 邻居
EDGE-RT-01(config-router)#neighbor 211.34.44.1 remote-as 300

·路由通告：

# 查看所有接口信息：
EDGE-RT-01(config)#do show ip int br

# 通告所有接口：
EDGE-RT-01(config)#router bgp 8888
EDGE-RT-01(config-router)#network 10.255.255.0 mask 255.255.255.0
EDGE-RT-01(config-router)#network 101.47.24.0 mask 255.255.255.0
EDGE-RT-01(config-router)#network 102.47.24.0 mask 255.255.255.0
EDGE-RT-01(config-router)#network 211.34.33.0 mask 255.255.255.0
EDGE-RT-01(config-router)#network 211.34.44.0 mask 255.255.255.0
EDGE-RT-01(config-router)#network 201.102.22.0 mask 255.255.255.0
EDGE-RT-01(config-router)#network 1.1.1.9 mask 255.255.255.255

# 查看 BGP 路由表：
EDGE-RT-01(config-router)#do show bgp

6、EDGE-RT-02：

EDGE-RT-02(config)#router bgp 200

# 与 EDGE-RT-01 建立 eBGP 邻居
EDGE-RT-02(config-router)#neighbor 201.102.22.2 remote-as 8888

·路由通告：

# 通告 Loopback0
EDGE-RT-02(config)#router bgp 200
EDGE-RT-02(config-router)#network 1.1.1.10 mask 255.255.255.255

7、EDGE-RT-03：

EDGE-RT-03(config)#router bgp 300

# 与 EDGE-RT-01 建立 eBGP 邻居
EDGE-RT-03(config-router)#neighbor 211.34.33.2 remote-as 8888

# 与 EDGE-RT-05 建立 iBGP 邻居
EDGE-RT-03(config-router)#neighbor 35.16.19.2 remote-as 300

·路由通告：

EDGE-RT-03(config)#router bgp 300

# 通告 Gig0/1：
EDGE-RT-03(config-router)#network 35.16.19.0 mask 255.255.255.0

# 通告 Loopback0：
EDGE-RT-03(config-router)#network 1.1.1.11 mask 255.255.255.255

8、EDGE-RT-04：

EDGE-RT-04(config)#router bgp 300

# 与 EDGE-RT-01 建立 eBGP 邻居
EDGE-RT-04(config-router)#neighbor 211.34.44.2 remote-as 8888

# 与 EDGE-RT-05 建立 iBGP 邻居
EDGE-RT-04(config-router)#neighbor 45.19.16.2 remote-as 300

·路由通告：

EDGE-RT-04(config)#router bgp 300

# 通告 Gig0/1
EDGE-RT-04(config-router)#network 45.19.16.0 mask 255.255.255.0

# 通告 Loopback0
EDGE-RT-04(config-router)#network 1.1.1.12 mask 255.255.255.255

9、EDGE-RT-05（配置 BGP 反射器）：

EDGE-RT-05(config)#router bgp 300

# 与 EDGE-RT-03 建立 iBGP 邻居
EDGE-RT-05(config-router)#neighbor 35.16.19.1 remote-as 300

# 与 EDGE-RT-03 建立 iBGP 邻居
EDGE-RT-05(config-router)#neighbor 45.19.16.1 remote-as 300

# 与 EDGE-FW 建立 iBGP 邻居
EDGE-RT-05(config-router)#neighbor 188.20.24.102 remote-as 300

·配置 BGP反射器：

# 配置 BGP 反射器
EDGE-RT-05(config-router)#neighbor 35.16.19.1 route-reflector-client     //设置 EDGE-RT-03 为 BGP反射器 客户端
EDGE-RT-05(config-router)#neighbor 45.19.16.1 route-reflector-client     //设置 EDGE-RT-04 为 BGP反射器 客户端
EDGE-RT-05(config-router)#neighbor 188.20.24.102 route-reflector-client  //设置 EDGE-FW 为 BGP反射器客户端

·路由通告：

EDGE-RT-05(config)#router bgp 300

# 通告 Gig0/3
EDGE-RT-05(config-router)#network 188.20.24.0 mask 255.255.255.0

# 通告 Loopback0
EDGE-RT-05(config-router)#network 1.1.1.13 mask 255.255.255.255

10、EDGE-FW：（配置完 ASA防火墙高可用后）【完成04 - ASA防火墙基础配置后】

# 与 EDGE-RT-05 建立 iBGP 邻居
EDGE-FW(config)# router bgp 300
EDGE-FW(config-router)# address-family ipv4 unicast
EDGE-FW(config-router-af)# neighbor 188.20.24.1 remote-as 300

·路由通告：

EDGE-FW(config)# router bgp 300
EDGE-FW(config-router)# address-family ipv4 unicast
EDGE-FW(config-router-af)# network 199.61.52.100 mask 255.255.255.255

六、对于 BGP 的微调：

1、将从 eBGP 接收的路由，在传输给 iBGP时，将其下一跳设为自身：

（1）CORE-RT-01：

CORE-RT-01(config)#router bgp 65013
CORE-RT-01(config-router)#neighbor 1.1.1.3 next-hop-self

（2）CORE-RT-02：

CORE-RT-02(config)#router bgp 65024
CORE-RT-02(config-router)#neighbor 1.1.1.4 next-hop-self

（3）EDGE-RT-03：

EDGE-RT-03(config)#router bgp 300
EDGE-RT-03(config-router)#neighbor 35.16.19.2 next-hop-self

（4）EDGE-RT-04：

EDGE-RT-04(config)#router bgp 300
EDGE-RT-04(config-router)#neighbor 45.19.16.2 next-hop-self
