·不同LVS模式的区别：

简单说明：
NAT模式下，LVS必须作为网关，因为流量回客户端必须经过LVS（除非在Web上使用策略路由，让回客户端的流量走lvs，其他流量走网关）
DR模式下，LVS不能够作为网关，且必须与后端服务器同网段
TUN模式，限制没有那么严格，可以和后端服务器同网段，也能作为后端服务器的网关，也能与后端服务器不同网段

# 不同模式在ipvsadm中使用不同的参数来指定：
ipvsadm -a -t [公网地址:端口] -r [后端服务器地址:端口] -[模式]
## -m    //NAT模式
## -g    //DR模式
## -i    //TUN（隧道）模式

·如果要转发 https：

如果要转发https的流量，直接将 80端口改为 443即可，因为LVS是四层转发，直接根据端口转发，不会像其他反向代理一样会受限于证书
步骤：
1、将LVS的80端口改为 443
2、将 DNAT（DR模式下）的 80端口改为 443
3、将 后端服务器（DR模式下）DNAT的 80端口改为 443

·lvs 支持的调度模式：

LVS 默认使用的模式是 wlc

# 在 ipvsadm 中使用 -s 参数指定：
-s rr    //轮询模式（Round Robin），将请求平均分给 RS
-s wrr    //加权轮询（Weighted RR），在轮询的基础上再根据权重来分配（权重越高，请求越多）
-s lc    //最少连接（Least Connection），把新连接分配给当前连接数最少的 RS
-s wlc    //加权最少连接（Weighted Least Connection），根据权重，把新连接分配给当前连接数最少的 RS
-s sh    //源地址哈希（Source Hash），同一个客户端 IP 总是 hash 到同一台 RS，实现“会话保持”（如果Web中有wordpress，就必须使用这个模式）
-s dh    //目标地址哈希（Destination Hash），按目标 IP hash，通常用于 LVS 作为透明代理或缓存前端
-s lblc    //基于本地性的最少连接（Locality-Based Least Connection），于多层缓存结构，同一个 URL 尽量落到同一台 RS，提高缓存命中率
-s lblcr    //lblc with replication，比 lblc 更智能，增加副本复制机制，适用于大型缓存系统（CDN 内部使用过）
-s sed    //最短期望延时（Shortest Expected Delay），数学模型更优，对短连接 web 请求性能优秀
-s nq    //不排队（Never Queue），如果 RS 是空闲的，会直接使用它，而不进行调度算法的计算。适用于：要求响应极低延迟的业务

·有一个弊端：

ipvsadm没有检测机制，无法检测到后端服务器是否宕机，若是后端服务器故障，lvs无法感知，仍然会将数据包发送给故障的服务器，这样就导致客户端访问有概率丢包，因此就需要使用 lvs + keepalived 来感知后端服务器是否正常运行

一、配置 NAT模式：

·环境：

# 架构：
Client → LVS
             |
             +-- Web1: 192.168.10.1 (GW=192.168.10.254)
             +-- Web2: 192.168.10.2 (GW=192.168.10.254)

在NAT模式下，后端Web只需要能够访问到LVS即可，因为流量是通过LVS来代转发的，但是还是需要默认路由，虽然后端web不需要访问到Client，但是有些流量没有默认路由时，无法发送给LVS

1、配置 LVS：

需要开启IPv4转发功能（net.ipv4.ip_forward=1）

ipvsadm -l    //查看规则（默认没有规则）
ipvsadm -C    //清空规则

在 man ipvsadm 中有 example配置参考

# 安装ipvs：
apt install -y ipvsadm

# 配置ipvs：
## 语法：ipvsadm -A -t [LVS地址:端口] -s [模式]
## 语法：ipvsadm -a -t [LVS地址:端口] -r [后端服务器地址:端口] -m
## -m 代表 NAT模式

ipvsadm -A -t 1.1.1.254:80 -s rr    //设置模式为 轮询
ipvsadm -a -t 1.1.1.254:80 -r 192.168.10.1:80 -m【端口可写可不写】    //设置后端服务器
ipvsadm -a -t 1.1.1.254:80 -r 192.168.10.2:80 -m    //设置后端服务器

ipvsadm-save -n > /etc/ipvsadm.rules    //保存规则（不加 -n 也可以）

# 查看规则：

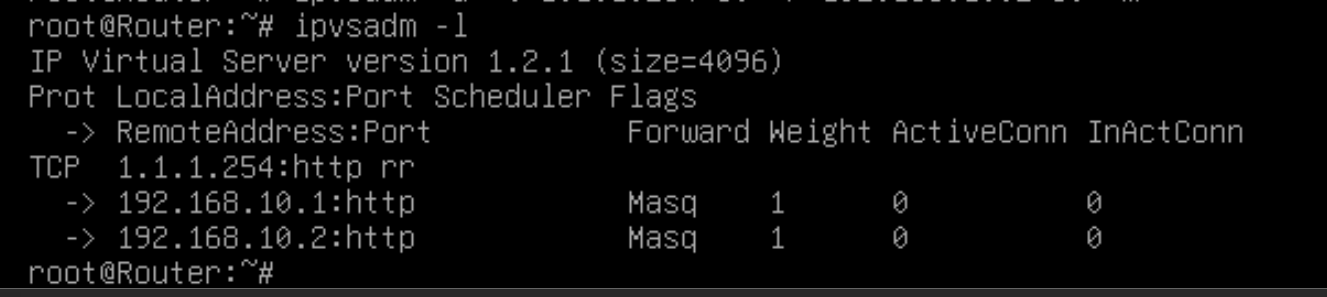

ipvsadm -l

2、配置重启自动加载规则：

前提是规则得先保存到 /etc/ipvsadm.rules中，否则规则都是空的怎么加载

vim /etc/default/ipvsadm
## 参数解析：

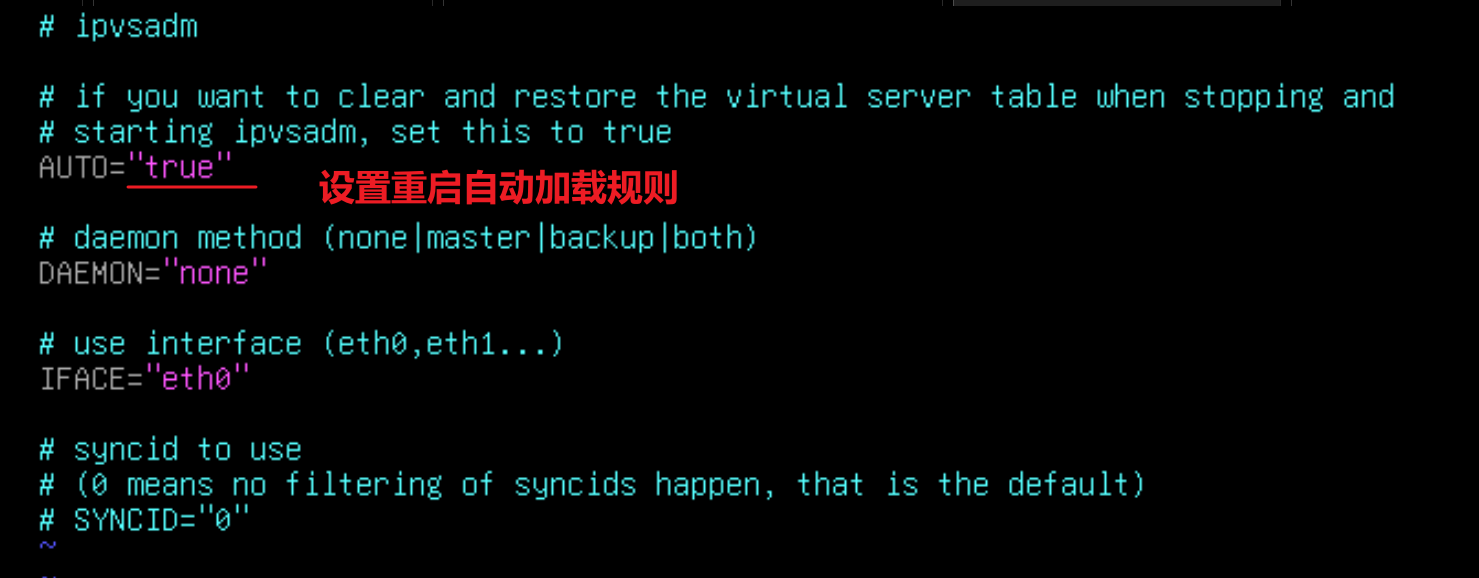

# AUTO="true"    //设置开机自启动
# DAEMON    //在 LVS 主/备之间同步连接状态（一般用于keepalived环境下）
# IFACE    //只有当DAEMON使用 master 或 backup 模式时，此配置才有意义，配置监听LVS主备之间连接的接口。

3、配置后端web服务器：

# web1：
apt install -y apache2

# web2：
apt install -y nginx

·客户端测试：

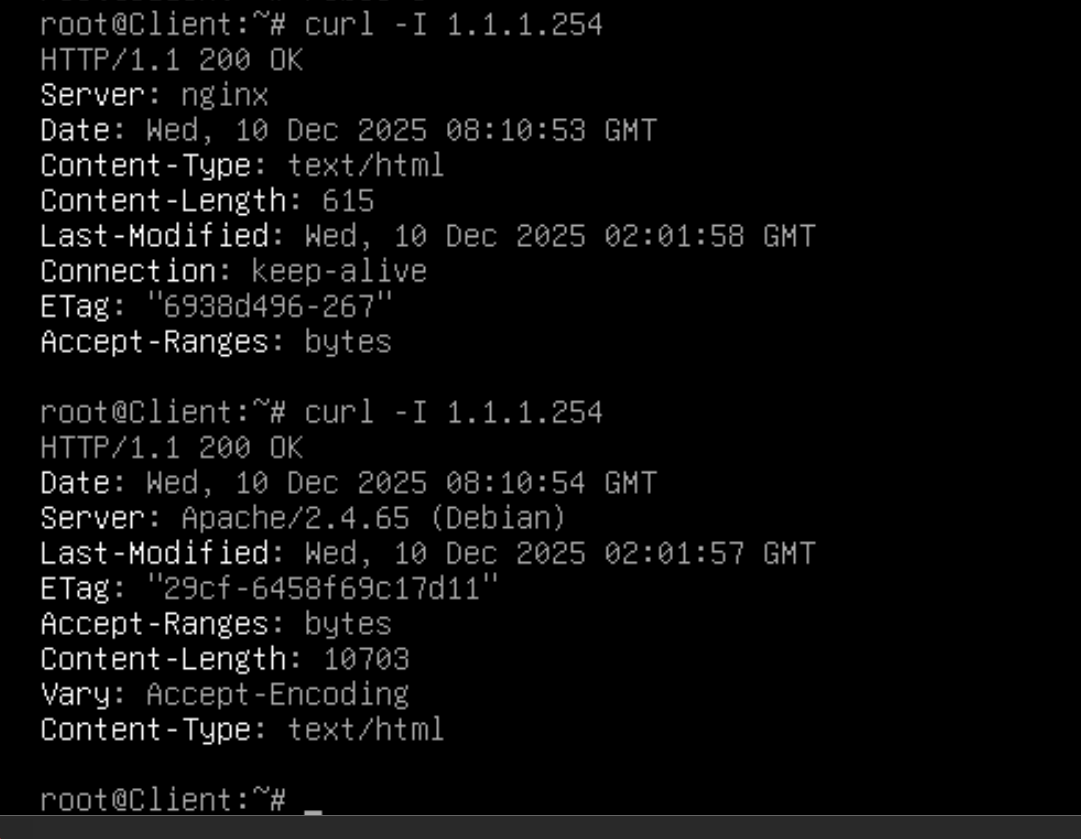

在NAT模式下，客户端必须访问LVS的VIP才会被成功代理：

二、配置 DR模式：

·环境：

# 架构：
Client → Router
             |
             +-- LVS: 192.168.10.10 (GW=192.168.10.254)
             +-- Web1: 192.168.10.1 (GW=192.168.10.254)
             +-- Web2: 192.168.10.2 (GW=192.168.10.254)

·注意：需要开启路由功能：

# 因为这台机器不是网关，所以很容易忘记开启路由转发功能：
vim /etc/sysctl.d/route.conf    //创建新文件

sysctl --system

1、配置 LVS（在LVS机器上）：

需要开启IPv4转发功能（net.ipv4.ip_forward=1）

apt install -y ipvsadm

在 man ipvsadm 中有 example配置参考

## 语法：ipvsadm -A -t [LVS地址:端口] -s [模式]
## 语法：ipvsadm -a -t [LVS地址:端口] -r [后端服务器地址:端口] -g
## -g 代表 DR模式

# 80端口：
ipvsadm -A -t 192.168.10.10:80 -s rr
ipvsadm -a -t 192.168.10.10:80 -r 192.168.10.1:80 -g
ipvsadm -a -t 192.168.10.10:80 -r 192.168.10.2:80 -g
ipvsadm-save -n > /etc/ipvsadm.rules

# 443端口：
ipvsadm -A -t 192.168.10.10:443 -s rr
ipvsadm -a -t 192.168.10.10:443 -r 192.168.10.1:443 -g
ipvsadm -a -t 192.168.10.10:443 -r 192.168.10.2:443 -g
ipvsadm-save -n > /etc/ipvsadm.rules

80端口和443端口的转发是能够同时存在的

2、配置重启自动加载规则：

前提是规则得先保存到 /etc/ipvsadm.rules中，否则规则都是空的怎么加载

vim /etc/default/ipvsadm
## 参数解析：
# AUTO="true"    //设置开机自启动
# DAEMON    //在 LVS 主/备之间同步连接状态（一般用于keepalived环境下）
# IFACE    //只有当DAEMON使用 master 或 backup 模式时，此配置才有意义，配置监听LVS主备之间连接的接口。

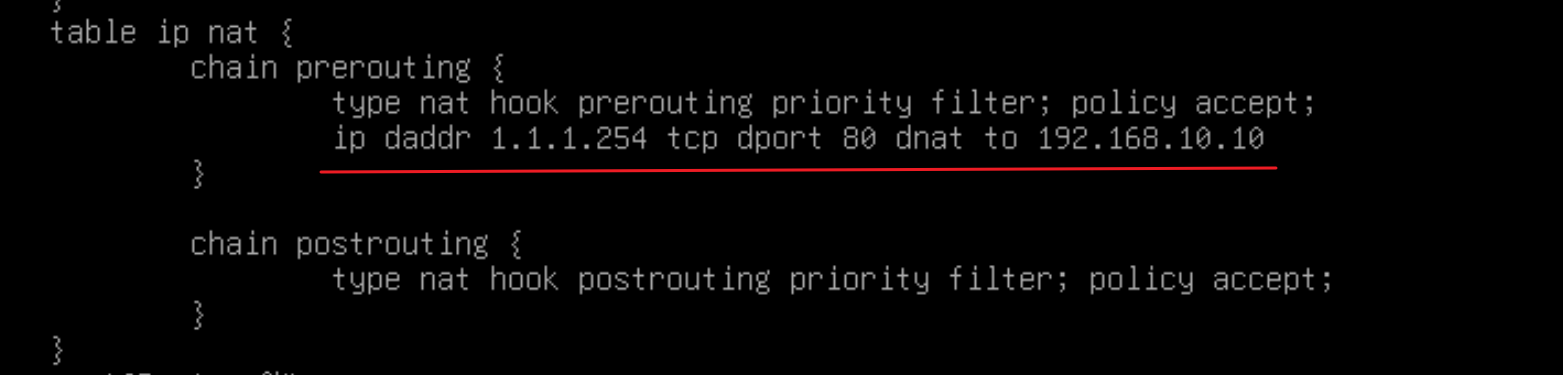

3、配置 DNAT，将流量转发给LVS（在Router上）：

vim /etc/ntables.conf

不需要配置SNAT，因为流量回来之后就能够匹配刚刚那条DNAT直接回去了

当然配置了SNAT也不会出现问题

4、处理ARP问题（在每台后端服务器上）：

因为LVS DR模式不会修改数据包，直接将数据包发送给后端服务器，此时该数据包的目标地址还是 LVS的IP地址，因此后端服务器不会接受，因此我们需要使用防火墙，匹配目标地址为 LVS IP地址的数据包，使用REDIRECT重定向到本机，强制本机接收它

# iptables:
## 语法：iptables -t nat -A PREROUTING -d [LVS的IP] -p tcp --dport 80 -j REDIRECT
iptables -t nat -A PREROUTING -d 192.168.10.10 -p tcp --dport 80 -j REDIRECT
# iptables -t nat -A PREROUTING -d 192.168.10.10 -p tcp -dport 443 -j REDIRECT

# nftables:

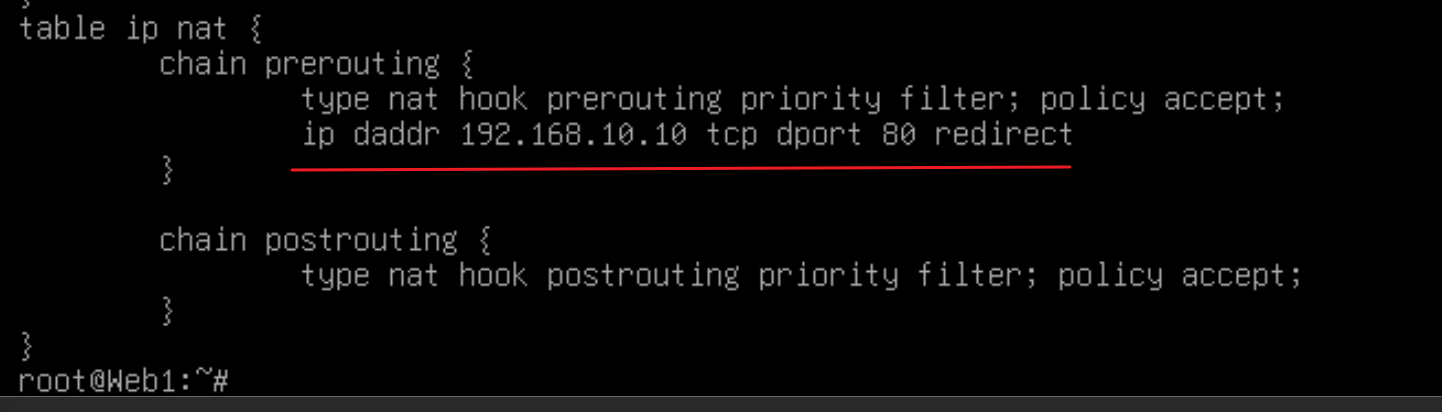

vim /etc/nftables.conf
## 这里的IP要写 LVS的IP地址

这里只演示一台Web的配置

·或使用另一种方式：

在debian 13中，这种方式已经失效，必须使用 nftables 防火墙 redirect 才能成功

all 是用于所有当前接口

default 是用于所有新增接口（例如新加一个网卡，或重启 lo接口，那么它的所有配置都是默认的，只有改default才能影响它）

# 配置ARP抑制：
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/default/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
echo 2 > /proc/sys/net/ipv4/conf/default/arp_announce

# 或：

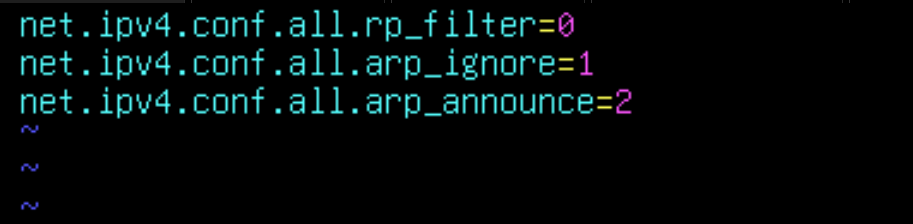

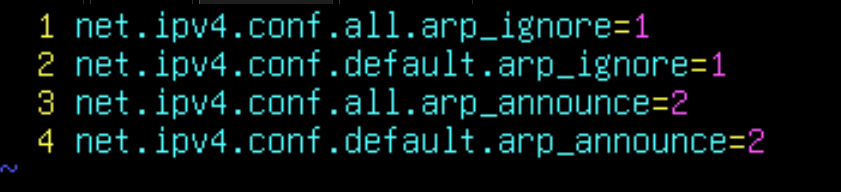

vim /etc/sysctl.d/arp.conf

·测试：

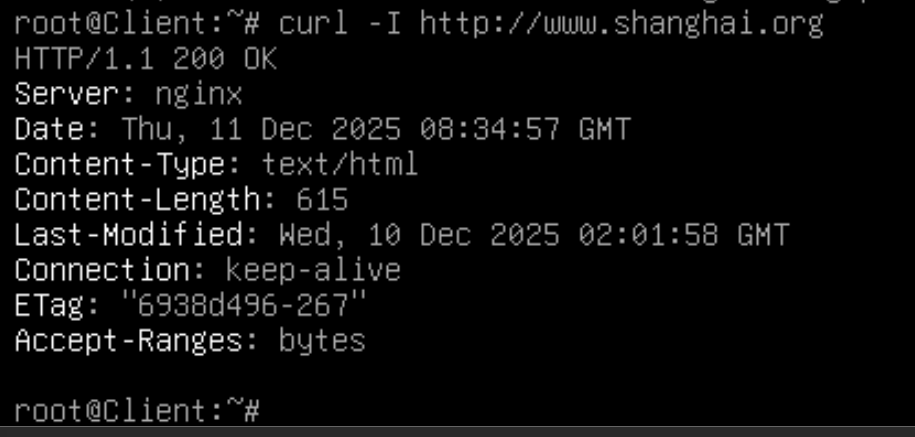

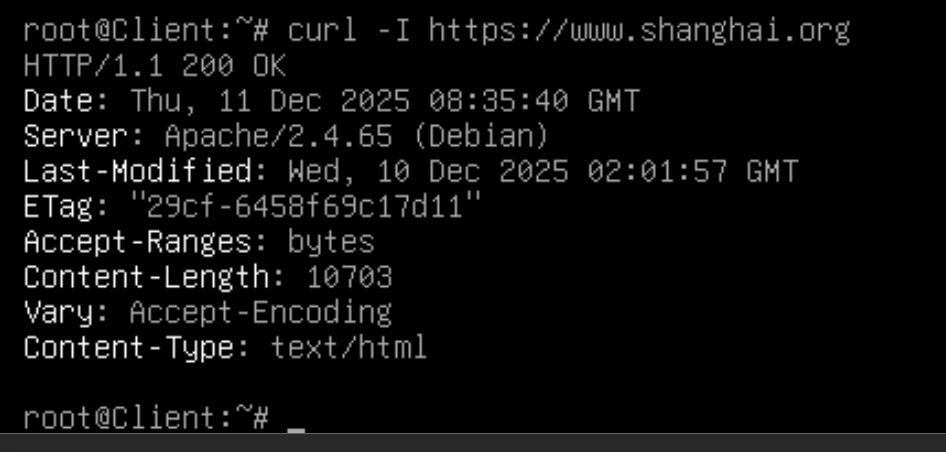

·443：

按照最上面写的，将所有80端口改为443即可：

三、配置 TUN 模式：

注意，该模式下，后端web服务器必须监听 0.0.0.0:80 地址，不能只监听本机IP，因为tun模式会直接把数据包发给用ipip封装发给后端服务器，包里面的目标地址不变，还是 1.1.1.100

但是这个 nginx / apache2 默认就是监听所有接口，所以除了排错环境外，都无需考虑

1、不需要在后端服务器上配置DNAT了
2、需要将LVS类型改为 TUN模式
3、需要在后端服务器上创建一个ipip隧道

·环境：

Web1：192.168.10.1
Web2：192.168.10.2
Director：192.168.10.11;1.1.1.254
Client1：1.1.1.1

1、配置 lvs（Director）：

本机开启路由功能

apt -y install ipvsadm

1）加载模块：

modprobe ip_vs
modprobe ip_vs_rr
modprobe ipip    //加载模块后，就会出现tunl0接口

# 持久化模块（重启不失效）

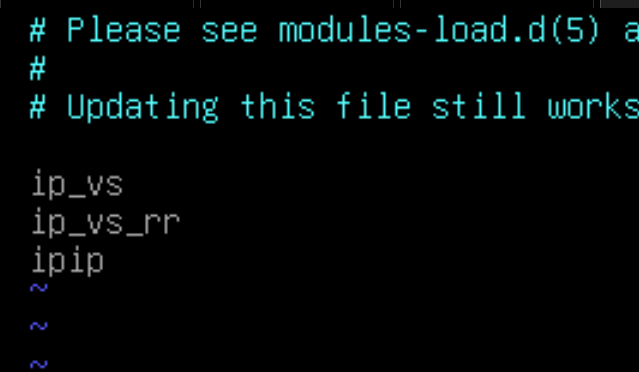

vim /etc/modules-load.d/modules.conf

2）设置LVS IP，并配置持久化：

ip addr replace 1.1.1.100/32 dev ens37

# 重启会失效，因此写进计划任务：
## 这里使用 replace 而不是add，是因为replace可以多次执行，add多次执行会报错

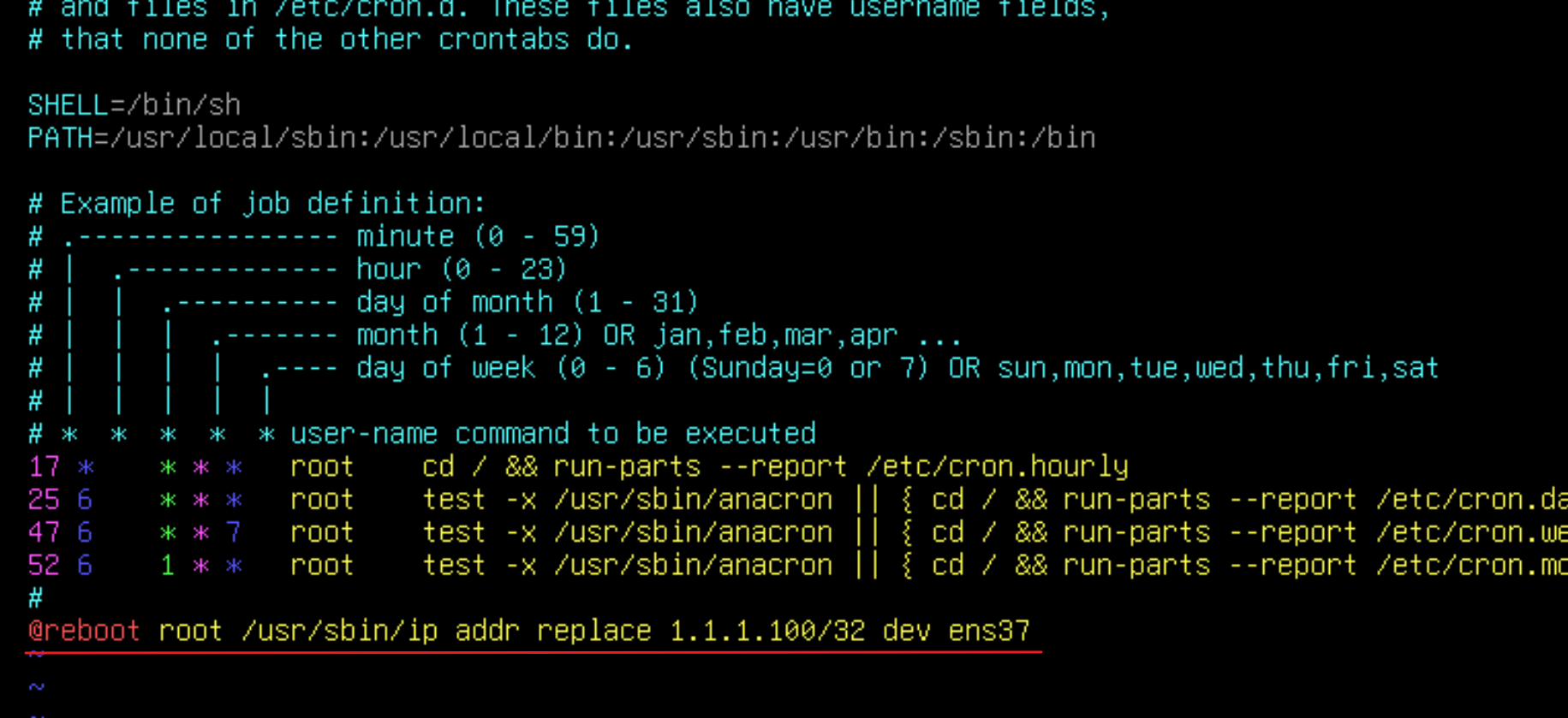

vim /etc/crontab

3）配置接收 LVS-TUN 流量：

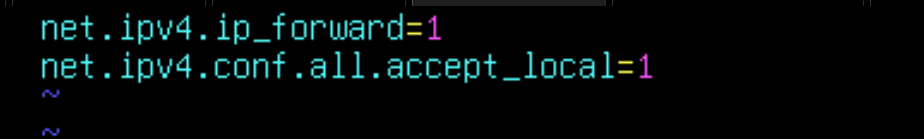

# 设置允许接收 源地址/目标地址 与本机地址一样的数据包
vim /etc/sysctl.d/route.conf

4）配置 LVS（ipvsadm）：

apt -y install ipvsadm
ipvsadm -C
ipvsadm -A -t 1.1.1.100:80 -s rr
ipvsadm -a -t 1.1.1.100:80 -r 192.168.10.1:80 -i
ipvsadm -a -t 1.1.1.100:80 -r 192.168.10.2:80 -i

ipvsadm -Ln
ipvsadm-save -n > /etc/ipvsadm.rules

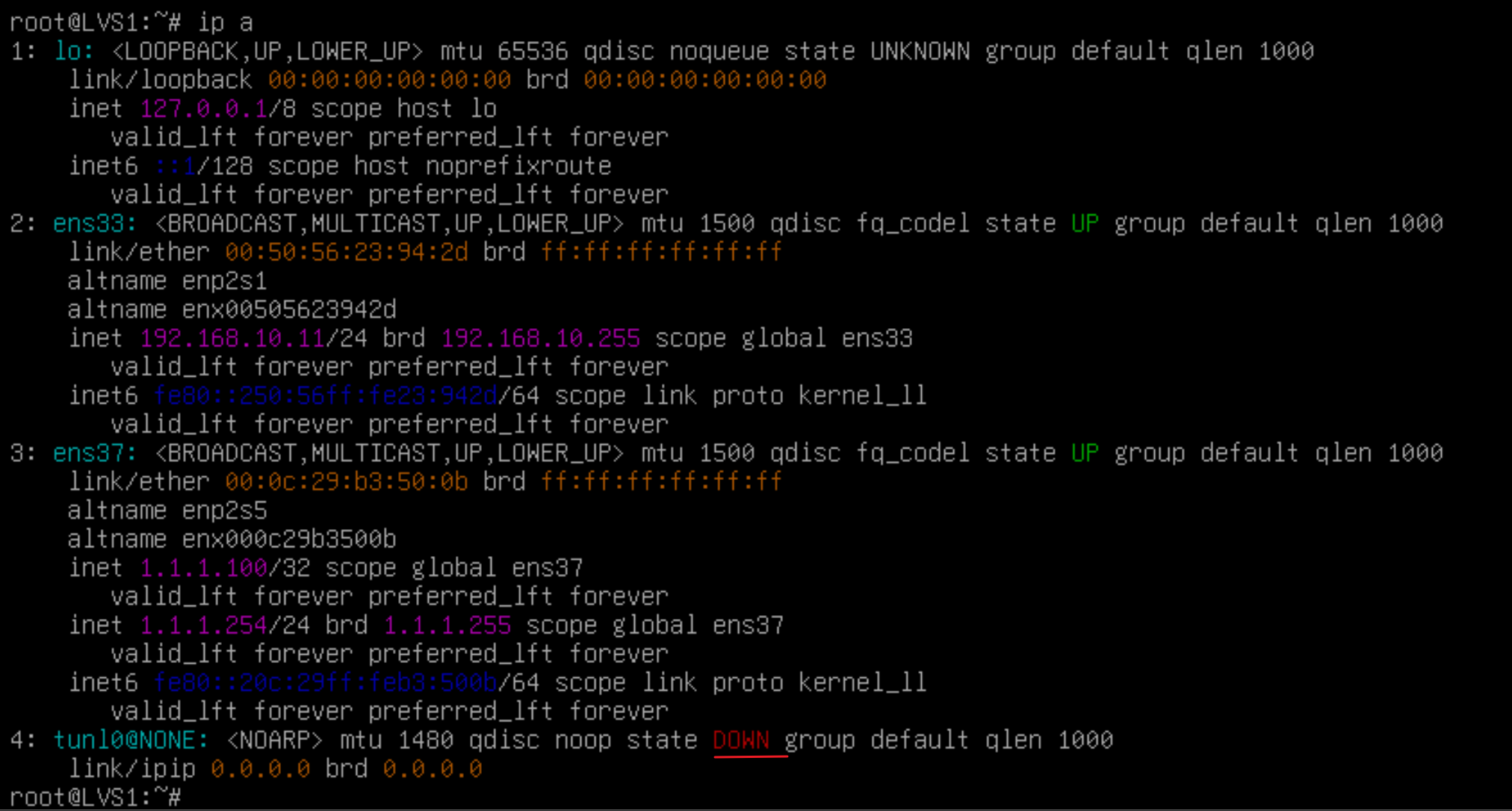

director机器上tunl0接口是down的，不用管

·配置重启自动加载规则：

前提是规则得先保存到 /etc/ipvsadm.rules中，否则规则都是空的怎么加载

vim /etc/default/ipvsadm
## 参数解析：
# AUTO="true"    //设置开机自启动
# DAEMON    //在 LVS 主/备之间同步连接状态（一般用于keepalived环境下）
# IFACE    //只有当DAEMON使用 master 或 backup 模式时，此配置才有意义，配置监听LVS主备之间连接的接口。

2、配置后端服务器（Real Server）：

两台后端配置一样

1）加载模块：

modprobe ipip

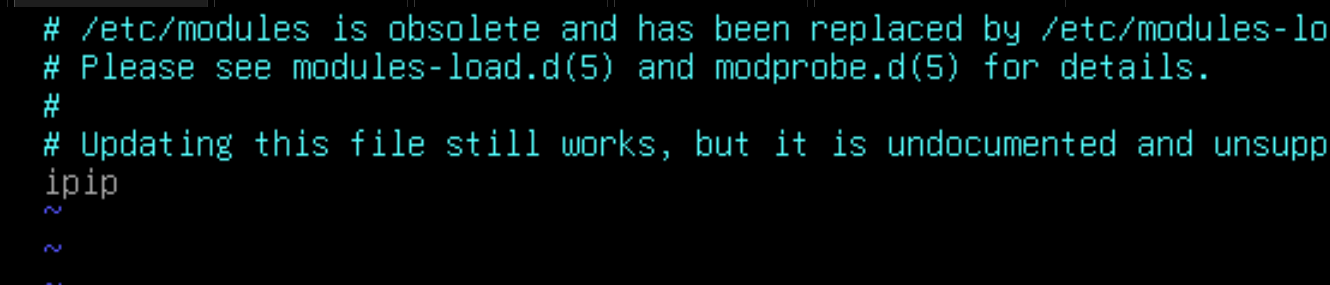

vim /etc/modules-load.d/modules.conf

2）为 tunl0 接口配置 IP：

# 配置接口IP
ip link set tunl0 up
ip addr replace 1.1.1.100/32 dev tunl0    //添加VIP地址

# 因为上面的的命令都是单次的，因此我们可以将它写入 /etc/netowrk/interfaces 文件中：

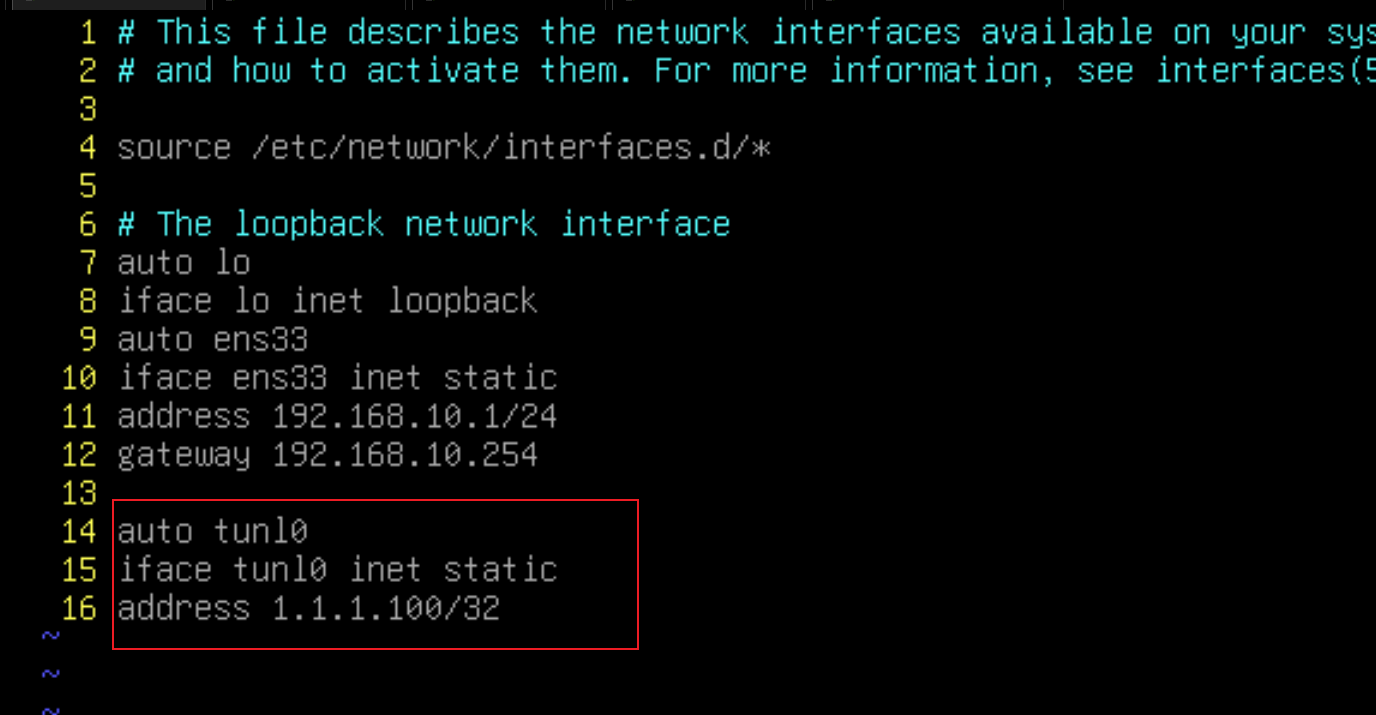

vim /etc/network/interfaces

3）配置 arp 忽略：

# 配置 arp忽略：

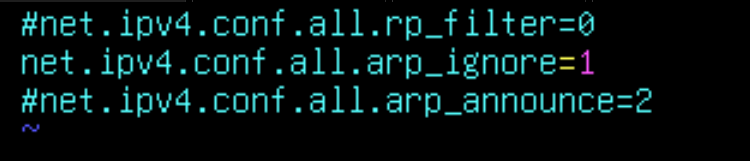

vim /etc/sysctl.d/route.conf

实际测试下来只需要一条：

·如果配置了防火墙，要放行 protocol 4：

不需要在 lvs 上放行，需要在 real server的input，和 real server 与 lvs 之间的链路上放行（假设lvs和real server之间有防火墙，就需要在forward上放行）

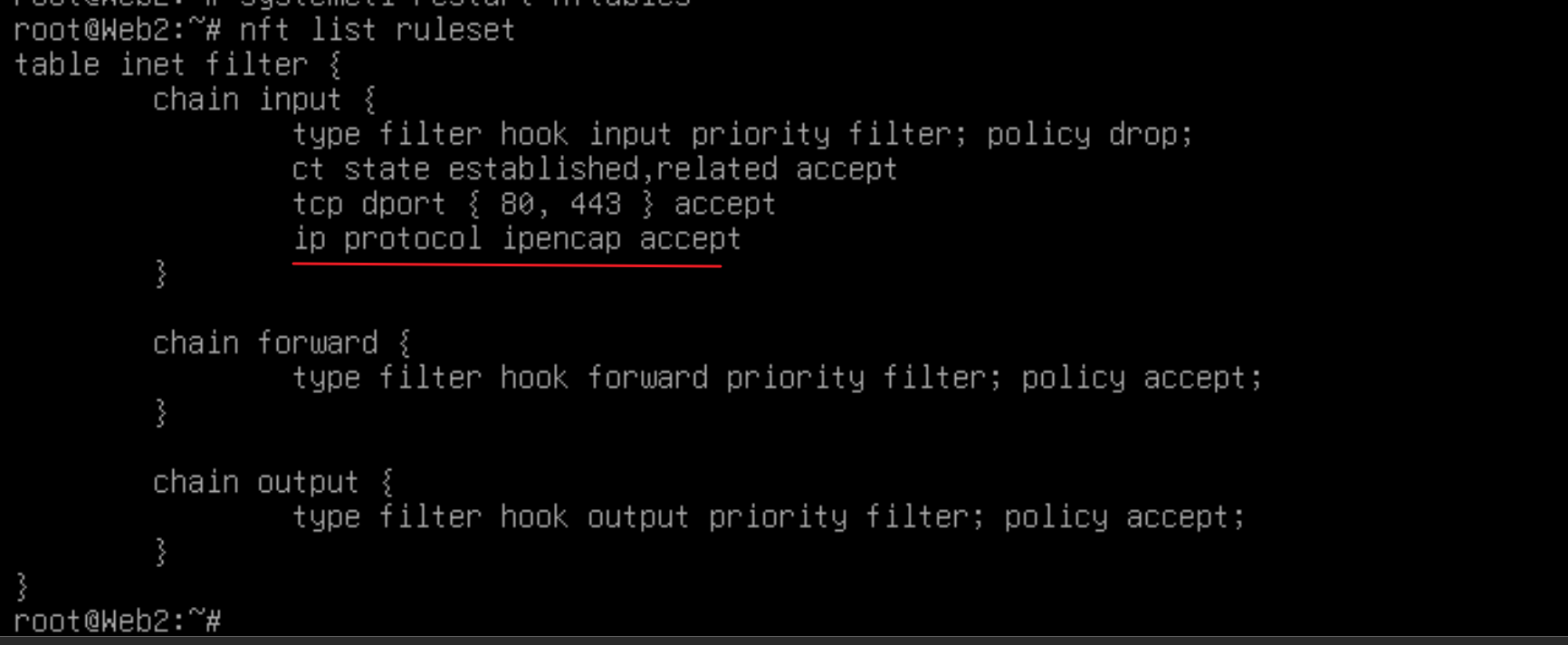

ip protocol 4 accept

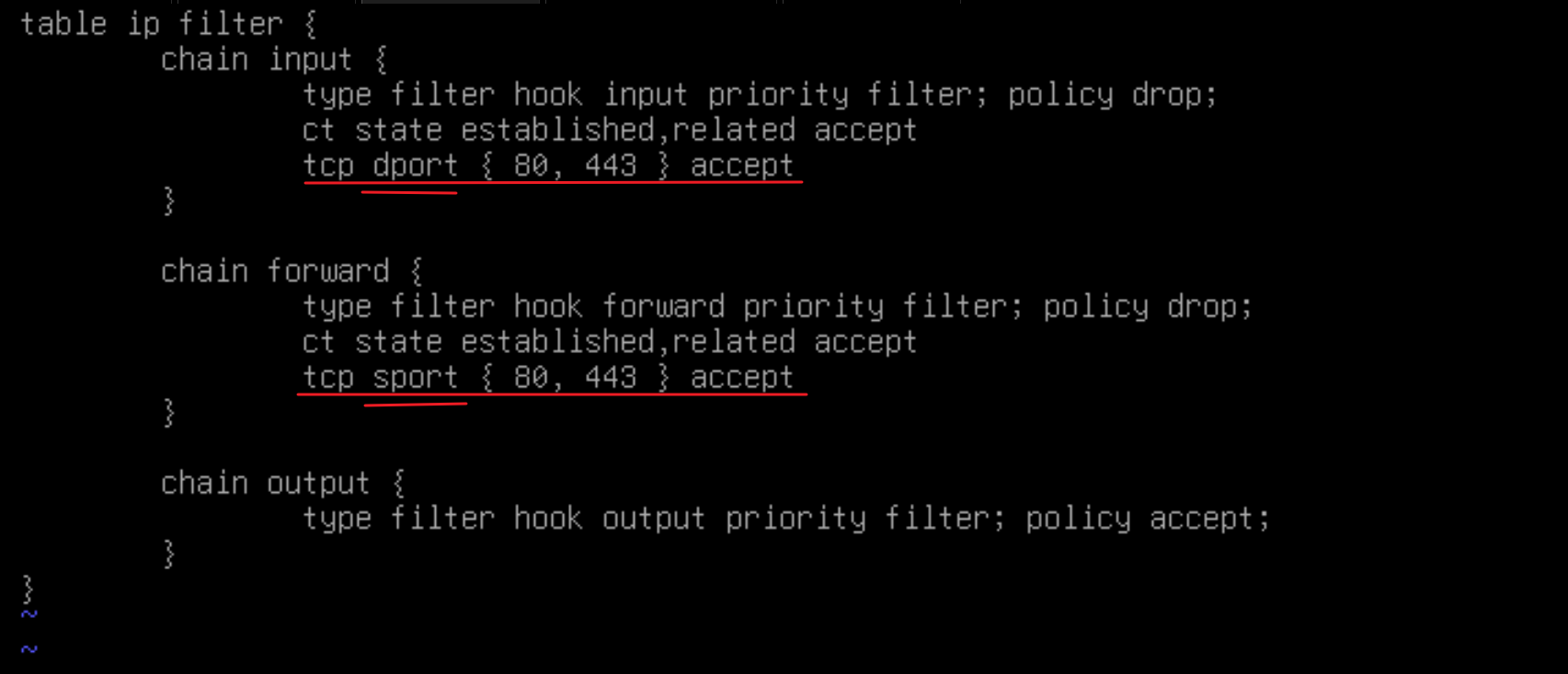

·lvs 本机防火墙还需要放行 sport：

因为客户端收到ipip封装的包后，会回一个包给 lvs director设备，因此要 forward 需要放行 sport 80、443
