注意：登陆到网页后，要退出时，需要先点击：logout 退出登陆，不能直接关闭浏览器，否则会出现无法登陆的情况

若出现以上情况，重启设备，也就是想要被远程访问的那台设备即可

先在 CML2上进行配置，保障路由可达

需要在桥接的Windows 虚拟机中导入两个文件：

安装 Tftpd 文件传输工具

需要导入 70MB的那个文件

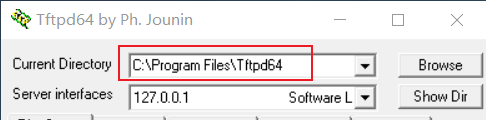

打开tftp工具，复制其路径：

Win + R 粘贴复制后的路径，将 anyconnect-win-4.8.01090-webdeploy-k9 文件粘贴进去

为了方便输入，将 anyconnect-win-4.8.01090-webdeploy-k9 文件名改为了 sslvpn.pkg

或者直接点击 browse 更改路径为桌面

一、配置 SSLVPN：

然后在 ASAv 防火墙上将远程服务器上的文件拷贝到本地：

copy tftp: flash:
    192.168.2.10    //输入 Windows上 Tftpd的源地址，也就是 Windows的地址
    sslvpn.pkg    //输入 要复制的文件名
    接下来会提示更改文件名，不更改，直接回车保持文件原名，等待复制完成

接下来进行 SSL VPN配置：

确保 NAT正确配置，基础连通性正常

webvpn    //启用 webvpn
 enable outside    //将SSL VPN应用到outside接口
 anyconnect image flash:/sslvpn.pkg    //加载上传的客户端配置文件
 anyconnect enable    //启用 客户端配置文件
 tunnel-group-list enable    //启用 组策略编辑（这条必须要敲）
 exit

username cisco password Skills39    //创建一个用户，用户 SSL VPN进行远程登陆
ip local pool SSL_pool 192.168.3.2-192.168.3.3 mask 255.255.255.0    //定义一个 地址池

group-policy SSL_VPN internal    //创建一个组策略
group-policy SSL_VPN attributes     //设置组的属性
 vpn-tunnel-protocol ssl-client    //定义 VPN隧道 使用的协议（本次实验使用 ssl-client）
#也可以同时定义两个：vpn-tunnel-protocol ssl-client ssl-clientless
 address-pools value SSL_pool    //关联 使用前面的配置的地址池进行地址划分
 exit

tunnel-group SSL_Login type remote-access    //设置一个登陆组，类型为 远程拨号
tunnel-group SSL_Login general-attributes    //设置常规属性
 default-group-policy SSL_VPN    //关联默认组策略（就是前面 第8行 定义的组策略）
 exit

tunnel-group SSL_Login webvpn-attributes    //进入 webvpn的属性（cml新版本2.7.1必须写，否则会报错）
 group-alias WEBVPN enable    //定义一个别名（用户登陆时所能够看到的组名字）
 exit

以上配置完成

 # # #username cisco attributes     //定义用户属性

注意：

1、只能使用 https://... 进行访问，http:// 无法访问

2、只能使用本地用户进行登陆（就算配置了仅radius用户，也只能使用本地用户进行登陆）

然后就可以在客户端上访问 ASAv防火墙的端口 IP：

https://10.1.1.1

输入账号登陆即可

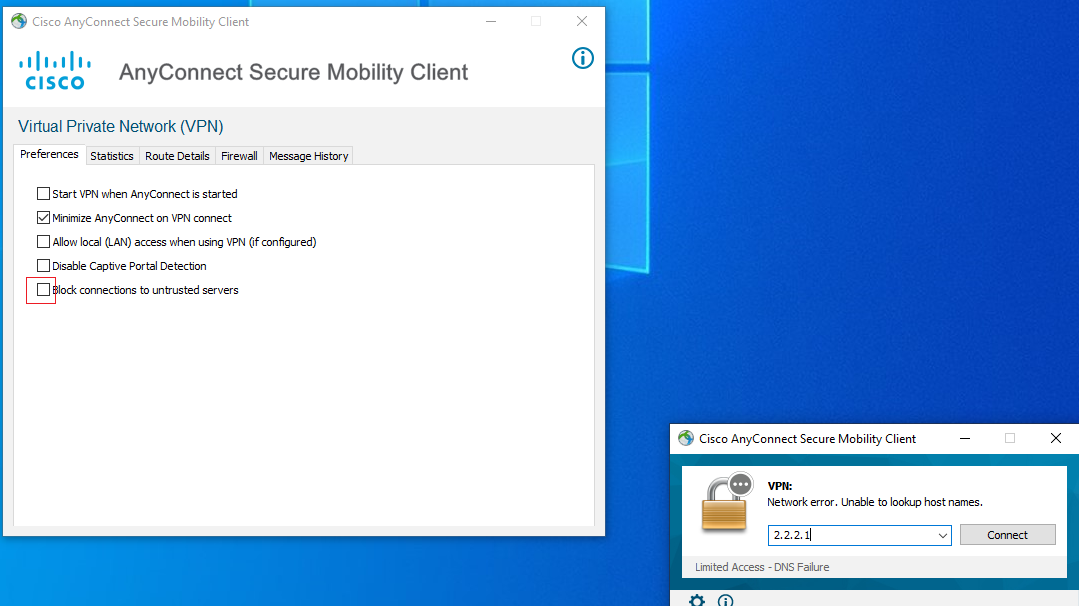

然后下载 SSL VPN 客户端

输入 ASAv 防火墙接口 IP进行连接

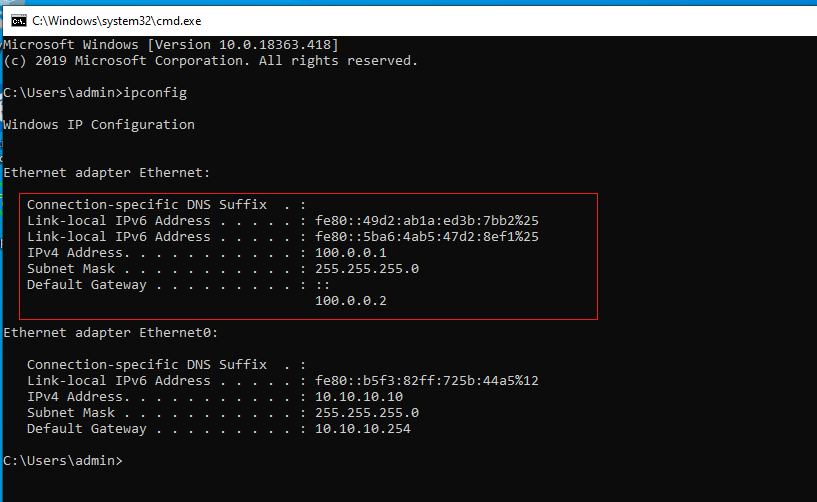

连接成功后，就会分配一个地址：

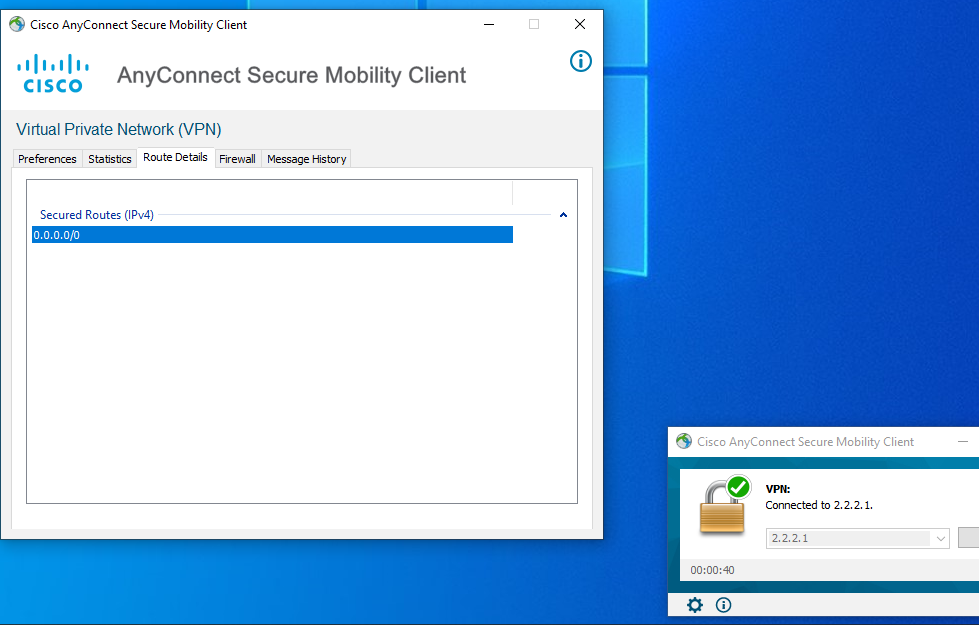

并且有一套默认路由指向 ASA：

实现隧道分离：

access-list permit_ACL extended permit ip 192.168.2.0 255.255.255.0 any    //设置ACL允许 实现隧道分离
split-tunnel-policy tunnelspecified    //设置为只进行隧道 network-list（ACL） 所指定的网络
split-tunnel-network-list value permit_ACL    //设置启用分割隧道的 ACL

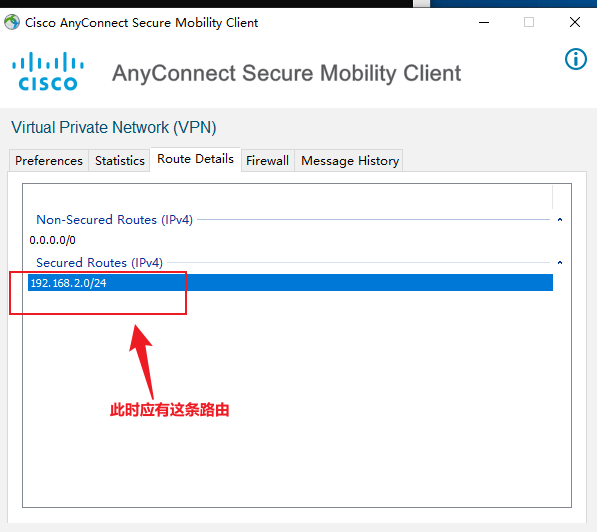

在客户端上验证：

查看操作：

show run webvpn
show run group-policy
show run ip local pool
show run tunnel-group

拓扑图：

二、配置二次认证：

效果：

需要输入两个用户来进行认证

一般都是和使用radius认证结合使用，例如：第一使用radius认证，第二使用本地用户进行认证

1、配置 radius 服务器：

# Linux:
apt install -y freeradius

vim /etc/freeradius/3.0/clients.conf
# 在末尾添加：

vim /etc/freeradius/3.0/users
# 在末尾添加：

2、配置 SSLVPN：

# 只需要在上面的基础上添加以下配置：
## 连接radius服务器：
aaa-server radius protocol radius

aaa-server radius (inside) host 172.30.33.1

 key Pa$$worD

 authentication-port 1812

 accounting-port 1813

## 配置SSLVPN使用二次认证：
username admin password Pa$$worD privilege 15    //创建一个本地用户用于认证

tunnel-group SSLVPN general-attributes

 authentication-server-group radius

 secondary-authentication-server-group LOCAL

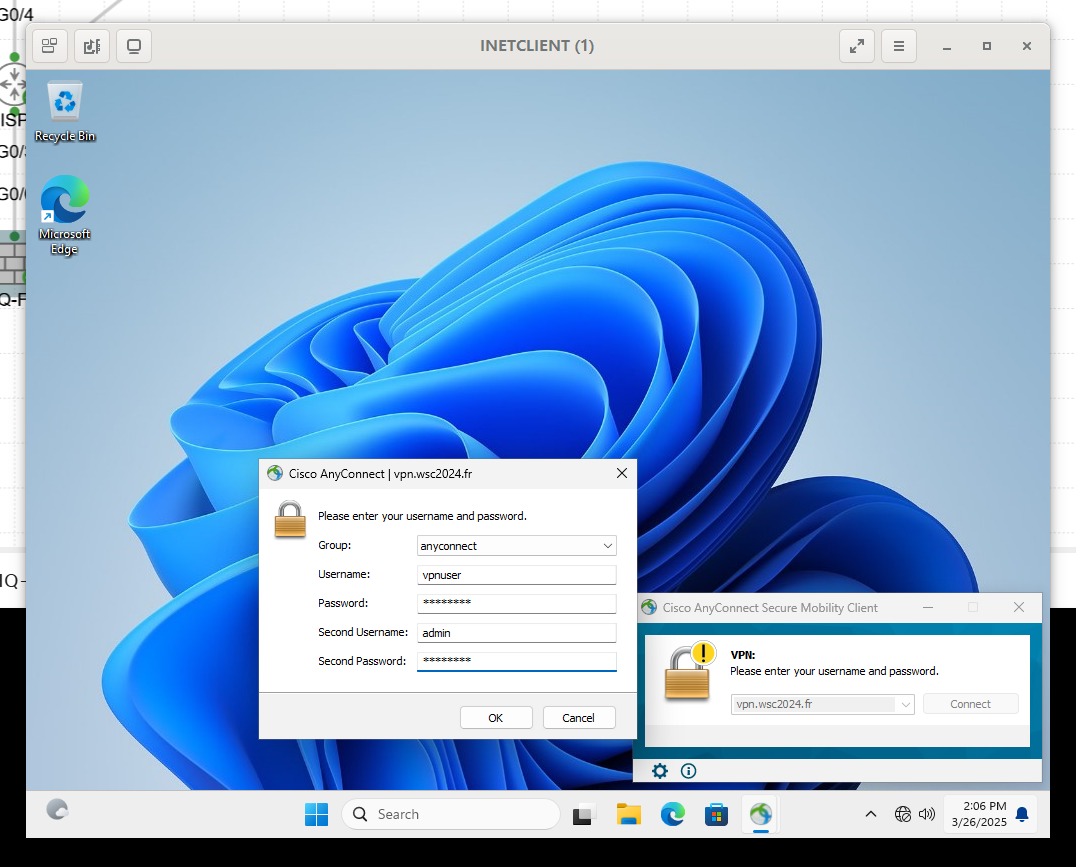

·测试连接：

三、使用证书，让SSLVPN无证书警告：

1、申请证书：

证书subjnet-name 字段需要写域名

注意：证书这里必须要有 ip-address 字段才会信任

crypto ca trustpoint CA

 enrollment protocol scep url http://8.8.8.8

 fqdn none

 subject-name cn=vpn.wsc2024.fr

 ip-address 193.215.24.1
 keypair CA    //不关联私钥无法申请证书

crypto ca authentication ca
crypto ca enroll ca
n
y

2、导出根CA证书给客户端信任：

crypto pki export CA pem terminal
# 导出保存在txt文件中，将后缀改为 .cer

3、配置 radius：

（1）radius服务器：

# HQ-SRV：
apt install -y freeradius

vim /etc/freeradius/3.0/clients.conf

vim /etc/freeradius/3.0/users

systemctl restart freeradius

（2）ASA 连接：

route inside 172.30.33.0 255.255.255.252 10.0.0.1
aaa-server radius protocol radius

aaa-server radius (inside) host 172.30.33.1

 key Pa$$worD

 authentication-port 1812

 accounting-port 1813

4、配置 SSLVPN：

·（注意）需要关联ssl否则证书会报错不信任

webvpn
 enable outside
 anyconnect image disk0:/sslvpn.pkg 1

 anyconnect enable
 tunnel-group-list enable
 exit

ip local pool SSLVPN 10.0.0.1-10.0.0.10 mask 255.255.255.248

group-policy SSLVPN internal

group-policy SSLVPN attributes

 vpn-tunnel-protocol ssl-client

 split-tunnel-policy tunnelall

 split-tunnel-network-list value SSLVPN

 address-pools value SSLVPN
 exit

tunnel-group SSLVPN type remote-access

tunnel-group SSLVPN general-attributes

 default-group-policy SSLVP
 authentication-server-group radius    //调用radius

tunnel-group SSLVPN webvpn-attributes
 group-alias anyconnect enable
## 如果不加 group-alias 会报错连接不上

ssl trustpoint CA    //信任CA，否则证书会报错

四、解决 SSLVPN + SNAT导致 SSLVPN客户端ping不通内网客户端的问题（二次NAT）：

# 问题原因：
因为配置了snat，导致sslvpn客户端ping内网客户端时，内网客户端的回复包（因为源地址被snat匹配上）被进行了snat转换转换为了公网IP地址，因此当sslvpn接受到这个数据包时会无法识别直接丢弃，因为该数据包的源地址并不是内网客户端的地址，而是ASA DNAT后的公网地址

# 解决方法：
object network INSIDE    //匹配内网ip 或网段
 host 192.168.1.1
 或：
 subnet 192.168.1.0 255.255.255.0

object network SSLVPN    //匹配SSLVPN地址池网段
 subnet 123.1.1.0 255.255.255.240

# 配置二次nat，匹配源地址为内网ip、目标地址为SSLVPN网段的数据包，将其进行snat（将源地址转换为源地址，等于不变）和dnat（将目标地址转换为目标地址，也等于没变），此时已经经过一次nat转换后，它就不会再经过snat进行转换了：
nat (Inside,Outside) source static INSIDE INSIDE destination static SSLVPN SSLVPN

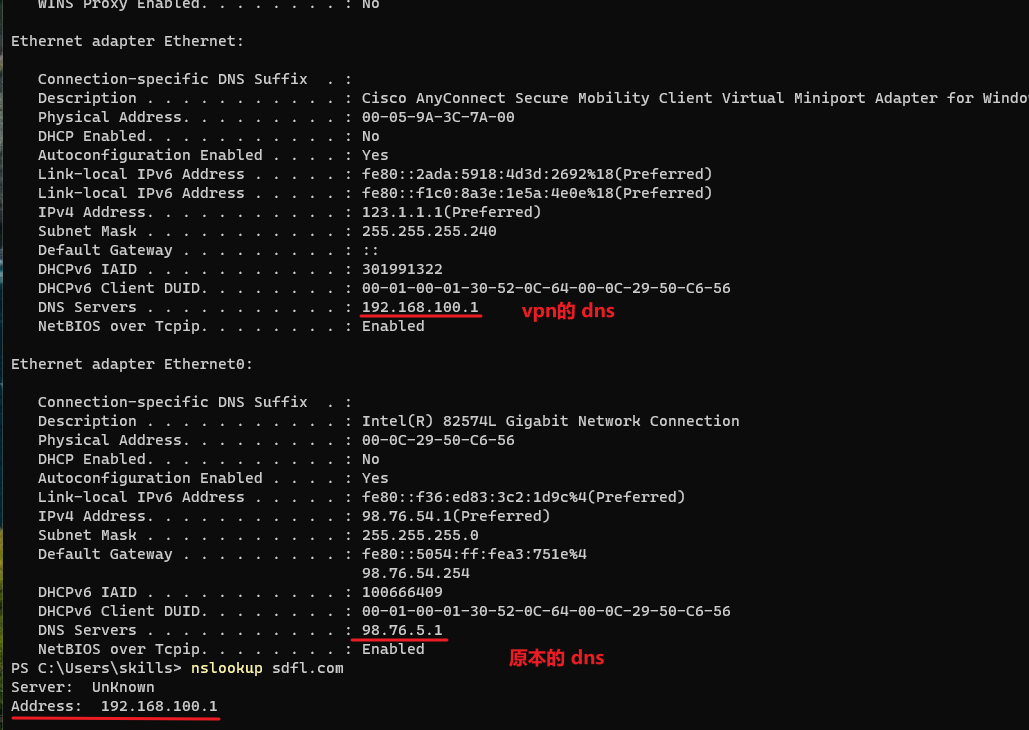

五、配置连接vpn后使用内网dns：

# 在组策略中配置一条即可：
group-policy SSLVPN attributes
 dns-server value 192.168.100.1

注意不是 dns server
