OSPF 5类 LSA.note

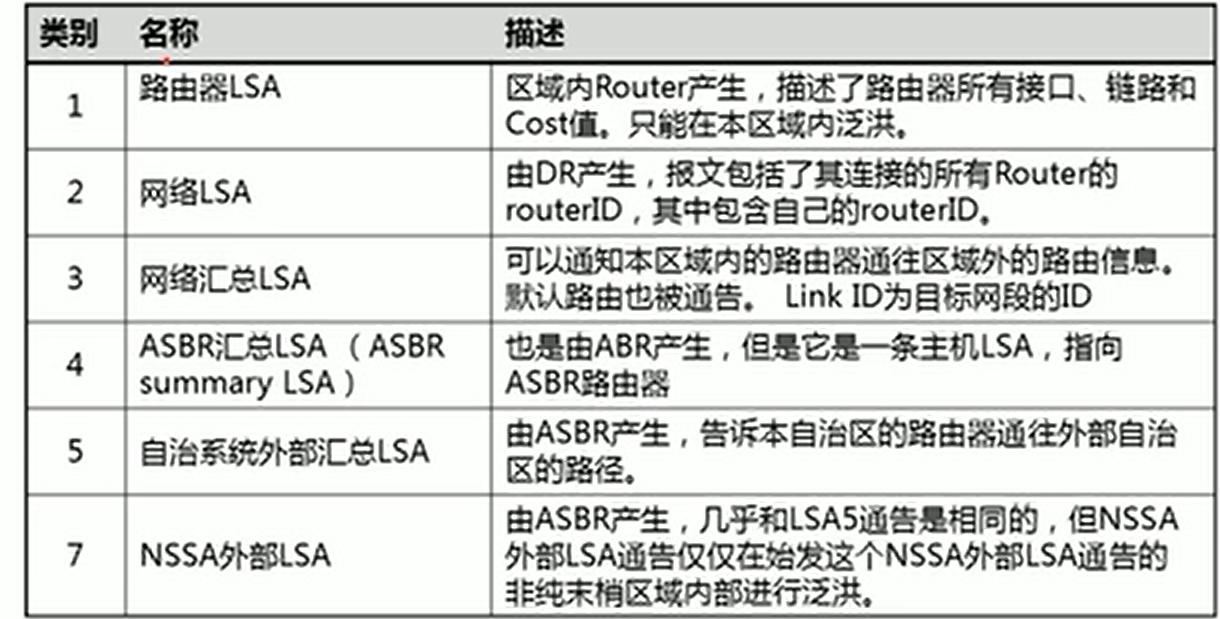

一、OSPF 5类 LSA 概述：
5 种LSA都是包含在 OSPF 的 LSU 报文之中
LSA：链路状态的描述
ABR：区域之间的边界路由器，用于连接不同区域的网络（例如：area 1 之间 和 area 0 之间）
ASBR：OSPF 和外部之间的边界路由器，用于连接OSPF和外部网络（例如：OSPF协议 和 外部直连接口、EIGRP等）
（1）1类 LSA（路由器LSA）：
由每一台路由器产生的对自己的直连的链路（运行了OSPF的接口）进行描述，仅在单个区域中进行传输（单个区域，如：area 1）
·ABR在发布 1类LSA时会有携带一个标识，标识自己时 ABR
·ASBR在发布 1类LSA时也会携带一个标识，标识自己是 ASBR
仅在本区域中传输。
描述路由器自身的链路信息，包括链路成本、接口类型、邻居信息等。
用于计算最短路径。
如果是MA网络，则 1类LSA不完整，需要配合 2类LSA
由所有路由器生成（每一台路由器都会产生）（2）2类 LSA（网络LSA）：
用于MA（多路访问网络[如帧中继或者以太网络]，多路网络会选举出DR和BDR）网络，由DR来代表MA网络去与外部区域联系
每个网络都会由一个2类LSA，由 DR 产生，描述区域中的所有路由器，包括 DR
只会出现在 MA 网络中。用于补充 1类 LSA（补充MA网络的掩码，补充MA网络路由器的数量）
仅在本区域中传输
由 ABR（区域边界路由器） 生成
描述区域内所有网络的汇总信息。有了 1类 和 2类 LSA后，单个区域内的通信就没有问题了
（3）3类 LSA（网络汇总LSA）：
由 ABR（区域边界路由器）生成，将单个区域的 1类 和 2类 LSA归纳，产生一个 3类LSA，传输给其它区域
在不同区域中进行传输，用于在不同区域之间传递路由信息
描述单个区域路由的汇总信息
用于区域间的路由的通告
由 ABR（区域边界路由器）生成有了 1、2、3类LSA后，整个 OSPF 内部通信就没有问题了
（4）4类 LSA（ASBR汇总LSA）[不是由ASBR自己产生的，是由 ABR产生的]：
ABR 会生成一个 4类LSA，用来描述 ASBR，传递给骨干区域，骨干区域再泛红给其它区域
因为其它区域即使收到了5类LSA，但是不知道ASBR的位置，仍然无法访问外部网络，因此需要四类LSA将ASBR的位置发送给其它区域
和ASBR同处一个区域的设备，不需要4类LSA也能访问外部，因为 ASBR在发送 1类LSA时会携带标识符，标识自己就是 ASBR（5）5类 LSA（自治系统外部汇总LSA）：
由 ASBR 向OSPF 注入 的，描述的是OSPF之外的路由（或者说其它的动态路由协议获取到的东西）
用于在整个 OSPF 中传递外部路由（OE1、OE2 等类型的路由）
由 ASBR（OSPF边界路由器，连接OSPF与外部网络的路由器） 生成
