# 防火墙需要使用 acl 放行流量，否则ping不通
access-list ACL permit ip any any
access-group ACL global

show run policy-map
policy-map global_policy
 class inspection_default
  inspect icmp

一、（不建议使用）配置 SNAT（使用host来指定内网IP）：

不建议使用这种指定host的来配置snat，因为这种方式会带有dnat（映射）效果，访问公网IP就相当于访问这个内网IP，假如防火墙本身需要配置 SSLVPN或者 IPSec VPN，这样都会导致它们无法建立（因为流量被转发给了内网IP）

1、静态 NAT：（静态一对一转换）

object network DMZ_pool
 host 172.16.10.100    //指定要转换的主机（需要包含在下面定义的区域中）
 nat (Dmz,Outside) static 100.1.1.100

配置SNAT，同时也有dnat的效果，访问100.1.1.100，就等同于访问 172.16.10.100

2、动态 NAT：

object network Dynamic_pool
 subnet 192.168.10.0 255.255.255.0    //指定要转换的地址段（需要包含在下面定义的区域中）
 # subnet 0.0.0.0 0.0.0.0    // 如果内网网段很多，也可以指定 0.0.0.0 0.0.0.0 来匹配内网网段
 nat (Inside,Outside) dynamic interface    //将Inside区域的地址动态转换成 Outside 区域的接口地址

二、（建议使用）配置 SNAT（使用subnet来指定内网网段）：

这种方式就不会带有dnat效果

建议使用这种snat方式，并使用下面的dnat方式，单独针对服务端口来进行映射

1、写法一（在object network下配置 nat）：

（1）将单个内网IP转换：

object network Dynamic_pool
 host 192.168.1.1

 nat (Inside,Outside) dynamic interface    //将Inside区域的地址动态转换成 Outside 区域的接口地址

 # 或者转换成单个IP：
 nat (Inside,Outside) static 98.76.54.1

（2）将内网网段转换：

object network Dynamic_pool
 subnet 192.168.10.0 255.255.255.0    //指定要转换的地址段（需要包含在下面定义的区域中）

 nat (Inside,Outside) dynamic interface    //将Inside区域的地址动态转换成 Outside 区域的接口地址

 # 或者转换成单个IP：
 nat (Inside,Outside) static 98.76.54.1

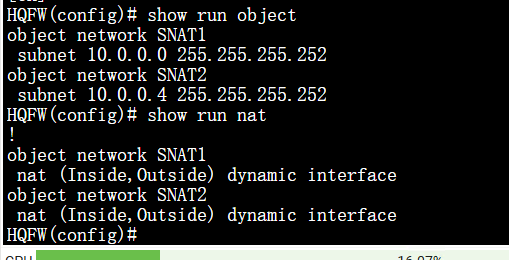

（3）如果要匹配多个不连续的网站，那么就可以写多个 object：

2、写法二（在全局模式下配置nat）：

（1）转换成公网接口地址：

object network nat    //创建object
 subnet 192.168.10.0 255.255.255.0
 # subnet 0.0.0.0 0.0.0.0    // 如果内网网段很多，也可以指定 0.0.0.0 0.0.0.0 来匹配内网网段

nat (Inside,Outside) source nat dynamic interface    //（在全局模式下配置）调用前面创建的object，将其转换为接口公网IP

（2）静态转换（转换为指定公网IP地址）：

object network INSIDE
 subnet 192.168.10.0 255.255.255.0
 exit
object network OUTSIDE
 host 112.20.23.47
 exit

nat (Inside,Outside) source static INSIDE OUTSIDE    //将 INSIDE，转换为 OUTSIDE

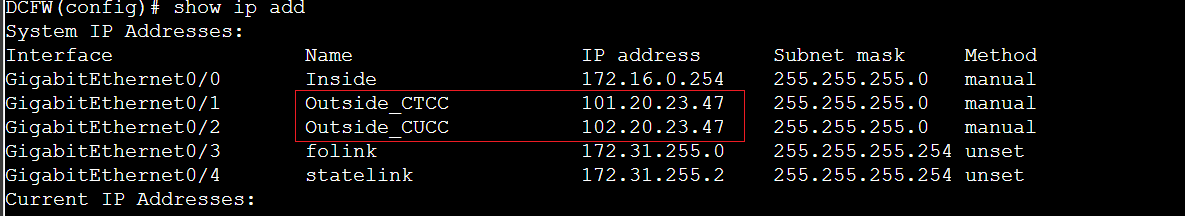

·（注意）如果有多个公网接口：

object network NAT
 subnet 172.16.0.0 255.255.255.0
 nat (Inside,any) static 112.20.23.47

三、单独针对服务端口进行DNAT（Auto NAT）：

# 配置dnat：
object network NAT
 host 192.168.100.1    //这里写内网服务器地址
 nat (Inside,Outside) static interface service udp 53 53    //将内网udp 53端口映射到公网53端口
 nat (Inside,Outside) static interface service tcp http http    //将内网tcp 80端口，映射到外网80端口
 或：
 nat (Inside,Outside) static 123.1.1.254 service tcp http http

# 格式：
nat ([内网区域],[外网区域]) static interface service [协议] [内网端口] [外网端口]

四、二次NAT（用于SSLVPN）（manual NAT）：

# 问题原因：
因为配置了snat，导致sslvpn客户端ping内网客户端时，内网客户端的回复包（因为源地址被snat匹配上）被进行了snat转换转换为了公网IP地址，因此当sslvpn接受到这个数据包时会无法识别直接丢弃，因为该数据包的源地址并不是内网客户端的地址，而是ASA DNAT后的公网地址

# 解决方法：
object network INSIDE    //匹配内网ip 或网段
 host 192.168.1.1
 或：
 subnet 192.168.1.0 255.255.255.0

object network SSLVPN    //匹配SSLVPN地址池网段
 subnet 123.1.1.0 255.255.255.240

# 配置二次nat，匹配源地址为内网ip、目标地址为SSLVPN网段的数据包，将其进行snat（将源地址转换为源地址，等于不变）和dnat（将目标地址转换为目标地址，也等于没变），此时已经经过一次nat转换后，它就不会再经过snat进行转换了：
nat (Inside,Outside) source static INSIDE INSIDE destination static SSLVPN SSLVPN

五、使用manual nat配置SNAT：

1、将内网地址转换为接口地址：

# 定义内网地址范围：
object network INSIDE
 subnet 192.168.100.0 255.255.255.0

# 配置Manual NAT SNAT（PAT）：
nat (inside,outside) source dynamic INSIDE interface

## source dynamic == PAT

## source static //一个内网IP，固定映射一个公网IP

# 这里的SNAT和上面的DNS Doctoring配置很像，但是作用完全不同：
# source dynamic这里也能够调用dns（DNS Doctoring）参数，但是不会生效，从设计上就是与dynamic冲突的，最好不用加dns参数
nat (inside,outside) source static INSIDE interface dns    //没有SNAT的功能，能够提前改写DNS数据包
nat (inside,outside) source dynamic INSIDE interface    //进行PAT

2、将内网地址转换为地址池地址：

但是与路由器不同，ASA不能在本地定义Null来接收该路由，这样会导致SNAT无法生效

如果这个地址范围是不存在的，那么不能在ASA本地定义Null路由，然后发布到公网，必须在ISP上写静态路由，指给ASA，然后在ISP上将这条路由发布到公网

# 定义内网地址范围：
object network INSIDE
 subnet 192.168.100.0 255.255.255.0

# 定义地址池：
object network POOL
 range 98.76.5.10 98.76.5.10

# 配置Manual NAT SNAT（PAT）：
nat (inside,outside) source dynamic pat-pool INSIDE POOL

如果不加 pat-pool，直接调用地址池，就不是pat了，而是一对一转换，将一个内网地址，转换为一个公网地址

3、Policy NAT：

定义条件，例如，只有目的为 123.1.1.0/29的流量，才SNAT为地址池的地址；其他目的地的流量，SNAT为接口地址

# ISP定义地址池回程路由，并发布到公网：
ip route 123.1.1.0 255.255.255.240 98.76.5.1
router bgp 65000
 network 123.1.1.0 mask 255.255.255.240

# 匹配地址：
object network INSIDE    //匹配内网地址范围
 subnet 192.168.100.0 255.255.255.0
object network OUTSIDE    //定义SNAT Pool 地址池
 range 123.1.1.1 123.1.1.10
object network POLICY    //定义Policy目的地址
 subnet 8.8.8.0 255.255.255.0
 # host 8.8.8.8

# 配置NAT规则：
nat (inside,outside) source dynamic INSIDE interface    //普通流量转换为接口地址
nat (inside,outside) source static INSIDE OUTSIDE destination static POLICY POLICY    //去往8.8.8.0/24的流量转换为123.1.1.0/29

如果去掉普通的SNAT，就会变为：只有去往 8.8.8.0/24的流量才进行SNAT

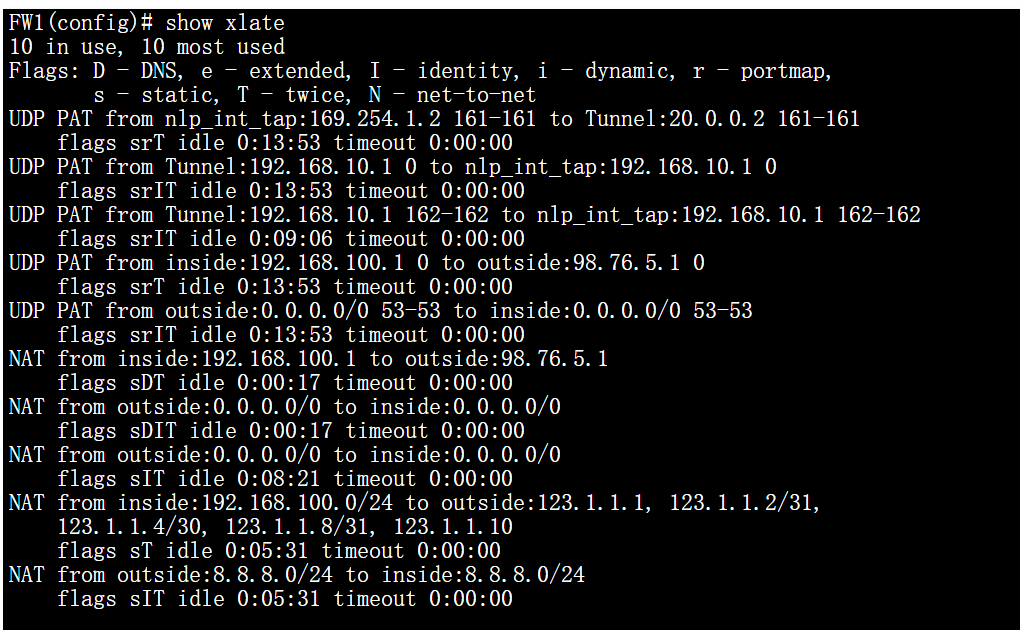

# 查看NAT规则:
show xlate
show nat detial

六、（不生效）配置手动DNAT（Manual NAT）：

下面能生效的只有那条 DNS doctoring，但是它是将outside接口的所有流量都映射到内网中，如果有的设备要跟outside接口建立VPN，就会无法建立

1、将DNS端口映射到外网，并自动将外网无法访问的dns自动转换为公网地址（DNS Doctoring）：

如果是要DNAT DNS流量的话，建议使用 auto nat，因为下面的命令中nat (inside,outside) source static DC-SRV interface dns 会将整个outside接口的流量都映射到内网

# 匹配内网服务器地址：
object network DC-SRV
 host 192.168.100.1
 exit

# 匹配端口：
object service DNS-UDP
 service udp destination eq 53

# 配置将 公网53端口映射到内网53端口：
nat (inside,outside) source static DC-SRV interface service DNS-UDP DNS-UDP

# 配置DNS重写（修改dns数据包，将内网地址改为公网接口地址）：
nat (inside,outside) source static DC-SRV interface dns

必须两条都配置才能转发DNS流量，否则外网客户端无法访问dns端口

source static 和 source dynamic 的区别：

static //固定nat映射，长期存在

dynamic //只在流量需要时才存在，不固定映射（无法使用DNS Doctoring）

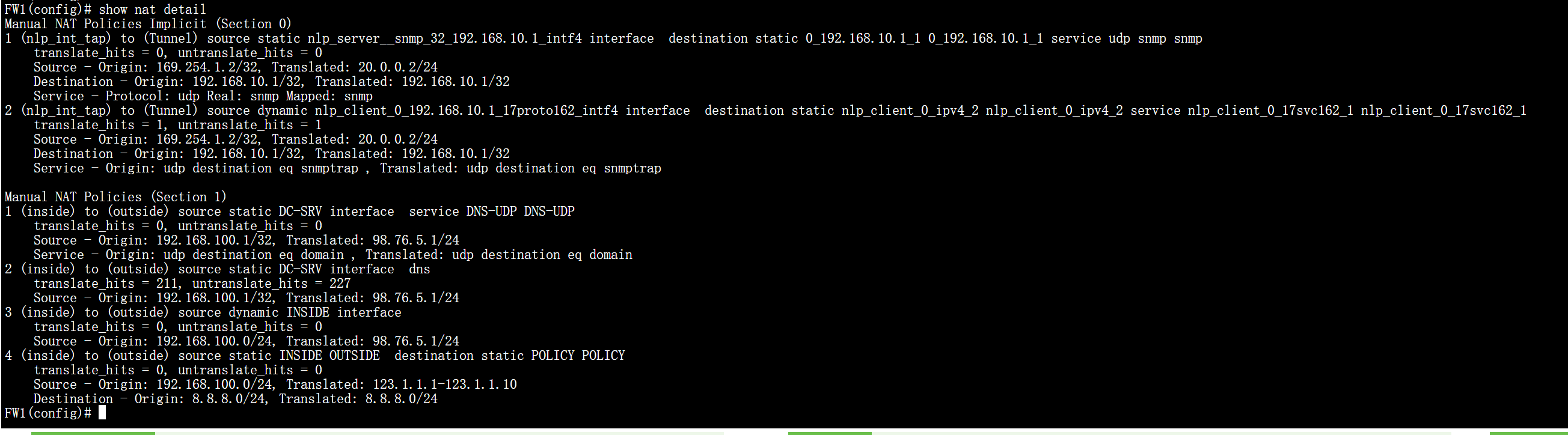

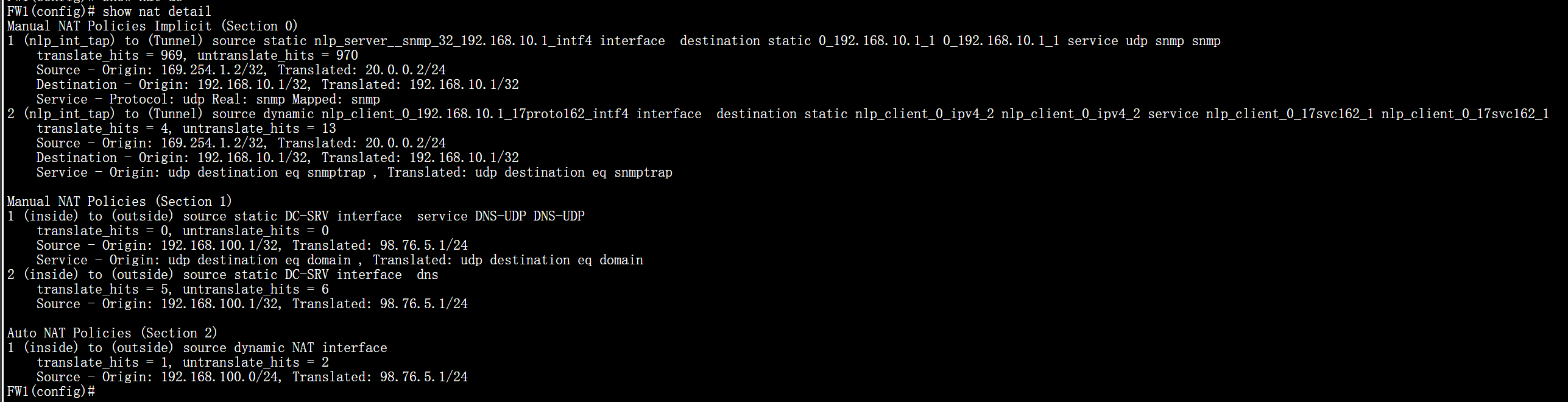

# 查看 NAT表：
show nat detial

测试：

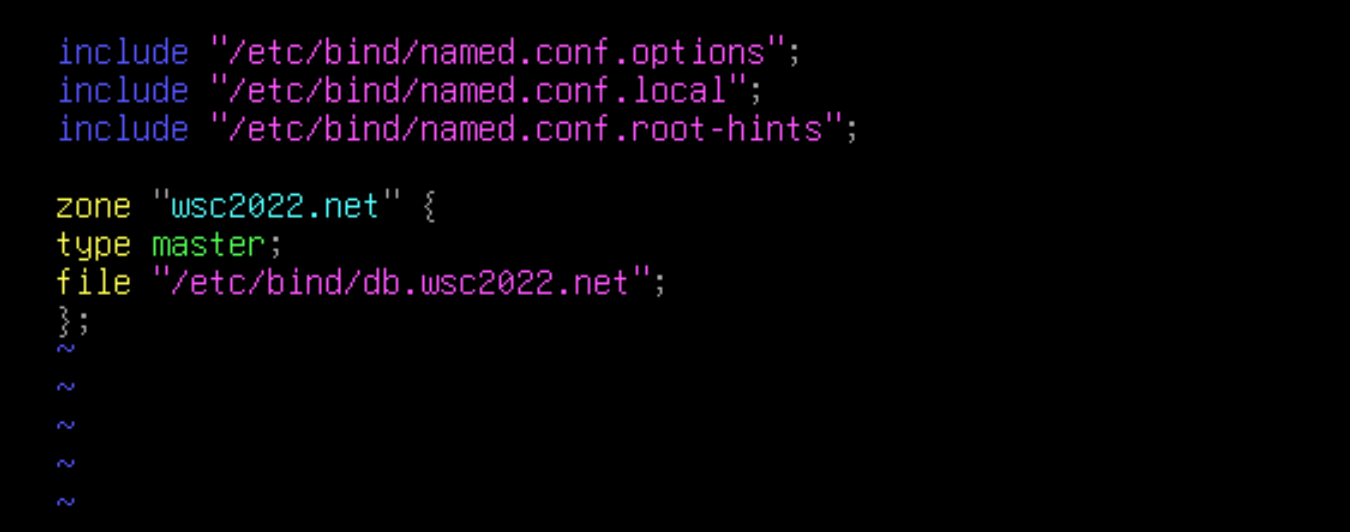

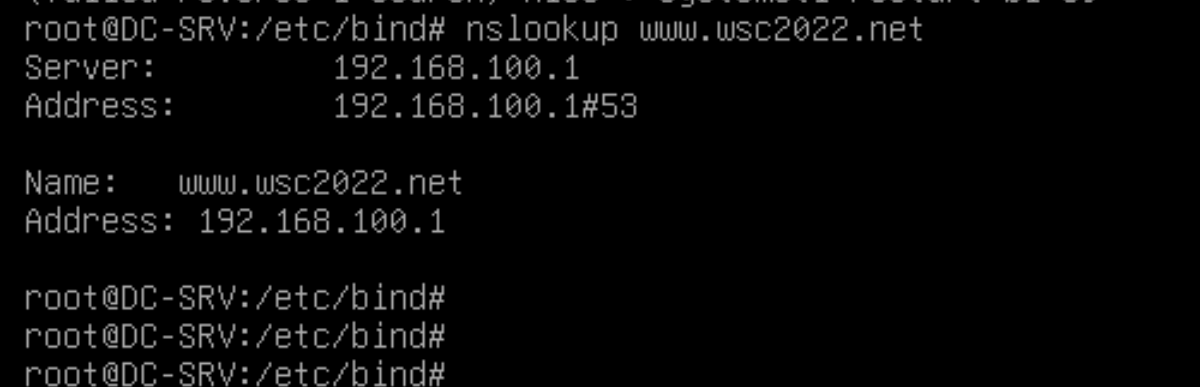

DNS本地解析为内网地址，并且没有配置 split-dns：

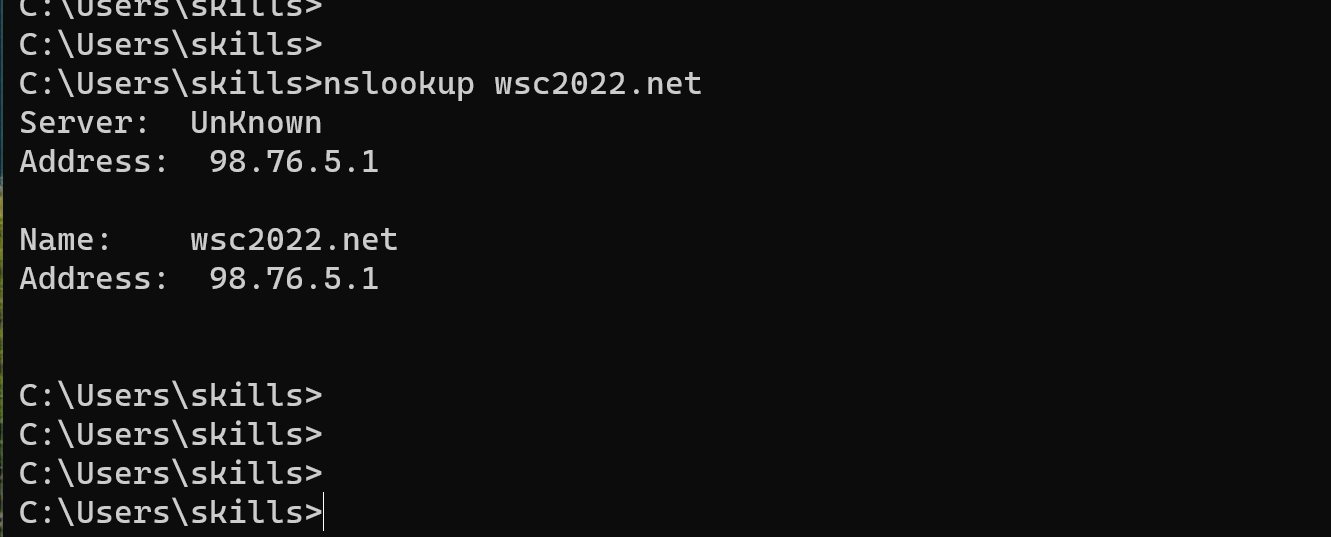

但是外网客户端解析时却直接解析为了ASA公网地址：

2、将80端口映射到外网：

# 匹配内网服务器地址：
object network DC-SRV
 host 192.168.100.1
 exit

# 匹配端口：
object service HTTP
 service tcp destination eq 80

# 配置manual NAT：
nat (inside,outside) source static DC-SRV interface service HTTP HTTP
