一、理论：
1、portfast：
# 作用：
让连接到交换机g0/1接口的终端（PC）瞬间进入转发状态，不进行 STP选举
但是如果 portfast 接口接收到了 BPDU报文，就会丢失 portfast属性（不会关闭接口），当不再接收到BPDU时，就会恢复portfast


2、bpduguard：
# 作用：
需要基于 portfast 才能够配置，当配置 了 bpduguard 的接口接收到 bpdu 报文时，该接口会直接 down掉，需要管理员手工进行 shutdown 然后 no shutdown 才能启用，或者配置 自动恢复

3、bpdufilter：
# 作用：
需要基于 portfast 才能够启用，启用 bpdufileter 后，会阻止接收和发送 bpdu 报文，但是不会关闭接口

4、当一个接口同时启用了 bpduguard 和 bpdufilter 时，只有 bpdufilter 会生效。


5、root guard：
# 作用：
当接收到 比自身优先级高的 bpdu 报文后，会将该端口禁用，直到不再接收到后，就会自动开启

# 应用在哪里：
1、不能应用在要建立STP交换机与交换机之间连接的接口（例如题目要求SW1、SW2、SW3建立STP，那么他们之间的接口不能应用）
2、不能应用在连接终端接口
3、可以应用在除上述两个接口之外的所有接口


6、loop guard（环路保护）：
# 作用：
在交换机端口的阻塞状态转换为转发状态之前，再进行一次核验（不会主动发送报文，而是等待阻塞接口接收到BPDU恢复报文），确保是真的环路了，而不是短时间的链路波动后，再将该接口配置为转发状态
# 应用在哪里：
可以应用在交换机与交换机之间的所有接口



二、配置：

1、portfast
配置portfast时有两个参数可以选择：
1、edge：终端接口，立即进入转发状态，表示该接口下是点对点网络，只有一台终端（其实就算有多台也不影响通信）
2、network：交换机接口，立即进入 “快速 BPDU 交换状态”，可在 1 秒内完成收敛
    1.
  • edge = 立刻转发，不参与生成树（相当于“我就是终端”）。
    1.
  • network = 立刻参与 BPDU 协商（相当于“我是交换机间的链路”）
如果不加参数那么默认是edge模式


（1）全局配置：
conf t
spanning-tree portfast edge default
（2）接口下单独配置：
int g0/0
spanning-tree portfast

·查看命令：
show spanning-tree interface g0/3 portfast


2、bpduguard

（1）全局配置：
spanning-tree portfast edge bpduguard default     ////会检测全局有哪些启用了 portfast，会在启用了 portfast 的接口启用 bpduguard

（2）接口单独配置：
inter g0/1
spanning-tree bpdufilter enable

（3）配置自动恢复：
# 设置自动恢复类型：
errdisable recovery cause bpduguard

# 设置自动恢复时间：
errdisable recovery interval 120    //设置接口关闭120秒后自动恢复

·查看命令：
# 查看 bpduguard：
show spanning-tree interface g0/3 detail | sec guard

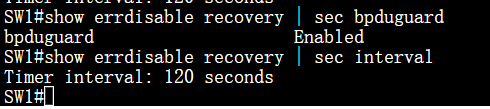

# 查看自动恢复：
show errdisable recovery | sec bpduguard
show errdisable recovery | sec interval



3、bpdufilter：

（1）全局配置：
spanning-tree portfast edge bpdufilter default    //会检测全局有哪些启用了 portfast，会在启用了 portfast 的接口启用 bpdufilter

（2）接口单独配置：
int g0/3
 spanning-tree bpdufilter enable

·查看命令：
show spanning-tree interface g0/3 detail | sec filter


4、root guard：

（1）接口下单独配置：
inter g0/1
spanning-tree guard root

·查看命令：
show spanning-tree interface g0/3 detail | sec guard

5、loop guard：

（1）全局配置：
spanning-tree loopguard default

（2）接口下单独配置：
int g0/1
spanning-tree guard loop


·查看命令：
show spanning-tree interface g0/3 detail | sec guard
