vlan 课堂笔记.note
vlan能够隔离广播域
vlan 10 //创建vlan 10
name ba_A //设置vlan名称
把连接主机的端口设置为 access模式
把交换机连接交换机的端口设置为trunk模式

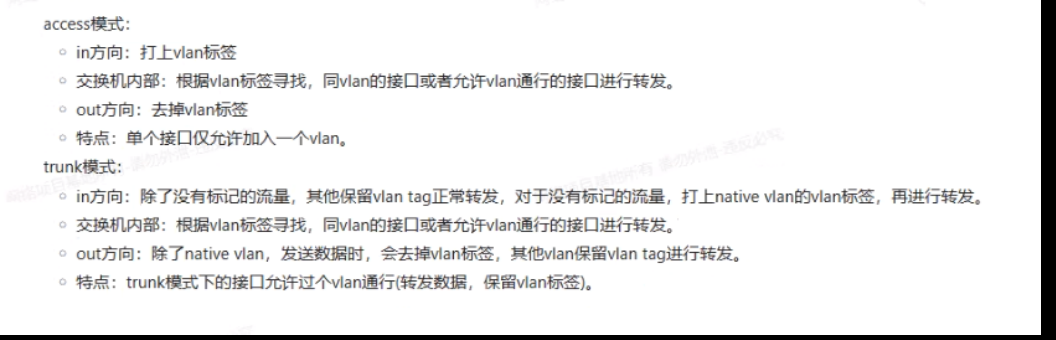

- access模式：
1.
in方向：打上vlan标签
交换机内部：根据vlan标签寻找，同vlan的接口或者运行vlan同行的接口进行转发
out方向：去掉vlan标签
特点：单个接口仅允许加入一个vlan终端设备发送的数据包没有vlan标签，它不知道自己属于哪个vlan
show int trunk //查看trunk接口
本征vlan（默认vlan）：vlan 1
用于给没有标签的数据包打上标签，
当收到一个没有标签的数据包时，会给其打上本征vlan的标签
更改本征vlan：
本征vlan在通过trunk发送出去时，会将vlan标签去掉
在Trunk链路中，所有vlan都需要打上标签进行传输，唯一能够不打标签进行传输的只有本征vlan
默认情况下，Trunk允许所有vlan通过
sw tr al vl 10,20-33 //只允许vlan10，20~33 的vlan进行传输
需要在两端都进行配置- 在三层交换机上开启Trunk：
1.
sw tr en do //设置封装
sw mo tr //开启Trunk模式
可以在三层交换机vlan中配置ip地址，作为二层的网关
ip routing //开启三层交换机路由功能这样的通信叫做vlan间路由
no switchport //关闭交换功能
使用单臂路由进行封装子接口
通过vlan标记来进行识别子接口
单臂路由因此在子接口中封装对应的vlan
配置 ip ...
当一个接口需要通过多个以上的vlan时，需要配置Trunk
本征vlan在将数据包发送出去时，会将本征vlan的标签去掉
