以下是 VTP 版本 3 的一些新增功能：

VTP 主服务器：只有主服务器才能创建/修改/删除 VLAN。这是一个很大的变化，因为您不能再像使用 VTP 版本 1 或 2 那样“意外”擦除所有 VLAN。

扩展 VLAN：您现在可以同步扩展 VLAN 范围（1006 – 4094）中的 VLAN。

专用 VLAN：如果您有配置为专用 VLAN 的 VLAN，则可以将它们与 VTPv3 同步。

RSPAN VLAN：现在可以同步远程 SPAN VLAN。

MST支持：MST的问题之一是您必须手动配置每个交换机。使用 VTPv3，MST 配置将同步。

身份验证改进：VTPv3 具有更安全的身份验证方法。

VTP 模式关闭：如果您不想将VTP用于版本1或2，则必须使用透明模式。VTPv3 可以全局禁用，也可以按接口禁用。

兼容性：VTP 版本 3 与版本 2 兼容，而不是版本 1。

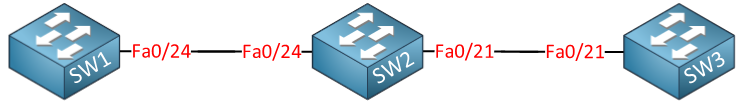

我将引导您完成其中的每一个，并向您展示如何配置 VTP 版本 3。我将使用以下拓扑：

交换机之间的所有接口都配置为中继。

配置

基本配置

首先，我们将尝试在其中一个交换机上启用 VTP 版本 3：

SW1(config)#vtp version 3
Cannot set the version to 3 because domain name is not configured

域名现在是一项要求，不能为空。让我们设置一个并重试：

SW1(config)#vtp domain NWL
Changing VTP domain name from NULL to NWL

%SW_VLAN-6-VTP_DOMAIN_NAME_CHG: VTP domain name changed to NWL.

SW1(config)#vtp version 3

让我们在 SW2 和 SW3 上做同样的事情：

SW2 & SW3#
(config)#vtp domain NWL
(config)#vtp version 3

默认情况下，所有交换机都将在 VTP 服务器模式下运行：

SW1#show vtp status | include Operating Mode
VTP Operating Mode                : Server

SW2#show vtp status | include Operating Mode
VTP Operating Mode                : Server

SW3#show vtp status | include Operating Mode
VTP Operating Mode                : Server

但是，作为 VTP 服务器不足以更改 VLAN 数据库，请查看以下内容：

SW1(config)#vlan 100
VTP VLAN configuration not allowed when device is not the primary server for vlan database.

这是新的，其中一个交换机必须是主服务器才能创建/修改或删除VLAN。让我们让 SW1 成为我们的主服务器：

SW1#vtp primary
This system is becoming primary server for feature vlan
No conflicting VTP3 devices found.
Do you want to continue? [confirm]

%SW_VLAN-4-VTP_PRIMARY_SERVER_CHG: 0019.569d.5700 has become the primary server for the VLAN VTP feature

一旦我将SW1作为主服务器，您还将在其他交换机上看到此消息：

SW2 & SW3#
%SW_VLAN-4-VTP_PRIMARY_SERVER_CHG: 0019.569d.5700 has become the primary server for the VLAN VTP feature

SW1 现在是主服务器。我们可以从 SW1 或 VTP 域中的任何其他交换机进行验证：

SW1#show vtp status | include Primary
VTP Operating Mode                : Primary Server
Primary ID                        : 0019.569d.5700

SW2#show vtp status | include Primary
Primary ID                        : 0019.569d.5700
Primary Description               : SW1

SW3#show vtp status | include Primary
Primary ID                        : 0019.569d.5700
Primary Description               : SW1

SW2 和 SW3 能够确认 SW1 是主服务器。VTP 版本 3 还有一个新命令，允许我们查看同一 VTP 域中的所有交换机：

SW1#show vtp devices
Retrieving information from the VTP domain. Waiting for 5 seconds.

VTP Feature  Conf Revision Primary Server Device ID      Device Description
------------ ---- -------- -------------- -------------- ----------------------
VLAN         No   6        0019.569d.5700 0011.214e.d180 SW3
VLAN         No   6        0019.569d.5700 0011.bb0b.3600 SW2

您可以在任何交换机上运行此命令，它将显示所有 VTP 成员（而不仅仅是像 CDP 那样直接连接的成员）。

让我们看看我们是否能够同步一些 VLAN。我们将从简单的事情开始：

SW1(config)#vlan 100
SW1(config-vlan)#exit

让我们创建VLAN 100，它应该显示在SW2和SW3上：

SW2 & SW3#show vlan | include VLAN0100
100  VLAN0100                         active

来了！我们还可以同步扩展范围（1006 – 4094）中的VLAN。让我们试一试：

SW1(config)#vlan 1234
SW1(config-vlan)#exit

让我们验证它是否已同步：

SW1, SW2 & SW3#show vlan | include VLAN1234
1234 VLAN1234                         active

完全没有问题！让我们看一些更高级的东西。

专用虚拟局域网

VTP 版本 3 能够同步专用 VLAN 信息。它仅同步来自 VLAN 数据库的信息，而不同步端口信息。让我们创建一个专用 VLAN：

SW1(config)#vlan 501
SW1(config-vlan)#private-vlan community

SW1(config)#vlan 502
SW1(config-vlan)#private-vlan isolated

SW1(config)#vlan 500
SW1(config-vlan)#private-vlan primary
SW1(config-vlan)#private-vlan association add 501
SW1(config-vlan)#private-vlan association add 502

我们将创建具有两个 VLAN 的 VLAN 500。VLAN 501 是社区 VLAN，VLAN 502 是隔离的 VLAN。让我们看看它是否出现在SW1上：

SW1#show vlan private-vlan

Primary Secondary Type              Ports
------- --------- ----------------- ------------------------------------------
500     502       isolated
        501       community

好了，现在让我们检查它是否已同步到 SW2 和 SW3：

SW2 & SW3#show vlan private-vlan

Primary Secondary Type              Ports
------- --------- ----------------- ------------------------------------------
500     502       isolated
        501       community

我们在SW2和SW3上看到了完全相同的东西。这是对 VTPv3 的一个很好的补充。

远程跨度（RSPAN）

RSPAN VLAN 也是一种特殊的 VLAN “类型”。它们现在可以与 VTP 同步。下面是一个示例：

SW1(config)#vlan 600
SW1(config-vlan)#remote-span
SW1(config-vlan)#exit

让我们检查一下它在我们的交换机上是否可用：

SW1#show vlan remote-span

Remote SPAN VLANs
------------------------------------------------------------------------------
600

SW2#show vlan remote-span

Remote SPAN VLANs
------------------------------------------------------------------------------
600

SW3#show vlan remote-span

Remote SPAN VLANs
------------------------------------------------------------------------------
600

没问题，它已同步到所有交换机。

MST（多生成树）

同步 MST 非常有用。过去，您必须单独配置每个交换机。VTP 版本 3 对 MST 使用单独的“功能”。看看下面：

SW1#show vtp status
VTP Version capable             : 1 to 3
VTP version running             : 3
VTP Domain Name                 : NWL
VTP Pruning Mode                : Disabled
VTP Traps Generation            : Disabled
Device ID                       : 0019.569d.5700

Feature VLAN:
--------------
VTP Operating Mode                : Primary Server
Number of existing VLANs          : 12
Number of existing extended VLANs : 1
Configuration Revision            : 7
Primary ID                        : 0019.569d.5700
Primary Description               : SW1
MD5 digest                        : 0xC9 0x25 0xB3 0x86 0xE7 0xA1 0xE3 0xAE
                                    0xF8 0x2F 0xB9 0x7F 0x64 0xB3 0x43 0x5F


Feature MST:
--------------
VTP Operating Mode                : Transparent


Feature UNKNOWN:
--------------
VTP Operating Mode                : Transparent

默认的“VLAN”功能用于我们之前做过的事情......VLAN、扩展范围 VLAN、专用 VLAN 和 RSPAN。要同步MST信息，我们必须使用“MST”功能。如您所见，此功能的 VTP 模式当前是透明的。

就像 VLAN 功能一样，我们需要一个将创建 MST 配置的主服务器。您可以为此角色使用相同的开关，也可以选择另一个开关。为了演示这一点，我将把 SW2 作为我的主服务器：

SW2(config)#vtp mode server mst
Setting device to VTP Server mode for MST.

首先，我将 SW2 从透明模式更改为服务器模式。现在我们可以将其设置为主要：

SW2#vtp primary mst
This system is becoming primary server for feature  mst
No conflicting VTP3 devices found.
Do you want to continue? [confirm]

%SW_VLAN-4-VTP_PRIMARY_SERVER_CHG: 0011.bb0b.3600 has become the primary server for the MST VTP feature

此消息也将显示在 SW1 和 SW3 上：

SW1 & SW3#
%SW_VLAN-4-VTP_PRIMARY_SERVER_CHG: 0011.bb0b.3600 has become the primary server for the MST VTP feature

好的，太好了，现在看看 VTP 状态输出：

SW2#show vtp status | begin Feature MST
Feature MST:
--------------
VTP Operating Mode                : Primary Server
Configuration Revision            : 1
Primary ID                        : 0011.bb0b.3600
Primary Description               : SW2
MD5 digest                        : 0xE1 0xFE 0x40 0x19 0x4C 0x47 0x4D 0xA5
                                    0x9C 0x45 0x67 0xE3 0x9C 0xA3 0x92 0xEB

您可以看到此交换机现在是 MST 功能的主服务器。让我们让SW1和SW3成为我们的客户：

SW1 & SW3
(config)#vtp mode client mst
Setting device to VTP Client mode for MST.
