复盘-C模块.note

noteId: 416CF4849BA2464DB614695A577F31A9 · 原始路径：/ALL/世赛题目（练习） - 笔记/集训笔记/天津/复盘-C模块.note · 图片：2 · 附件待处理：2

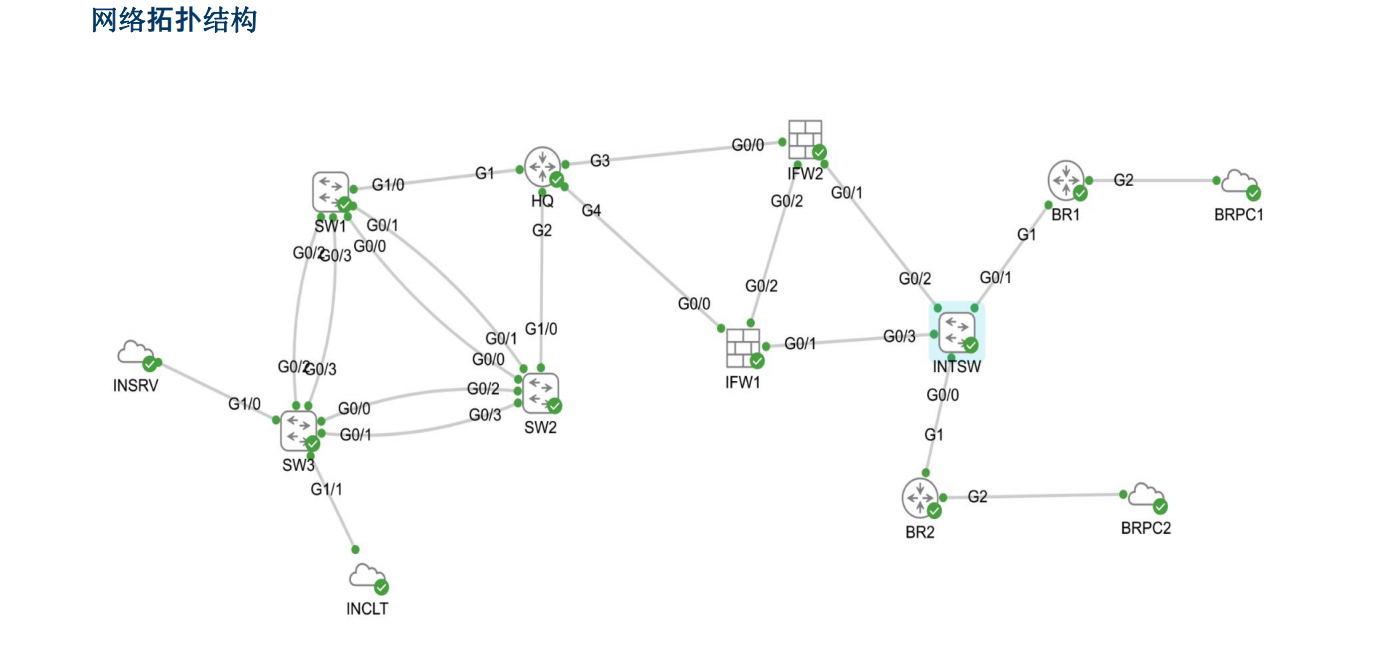

·拓扑图、题目：





一、交换部分：

·RADIUS：
配置 Windows RADIUS

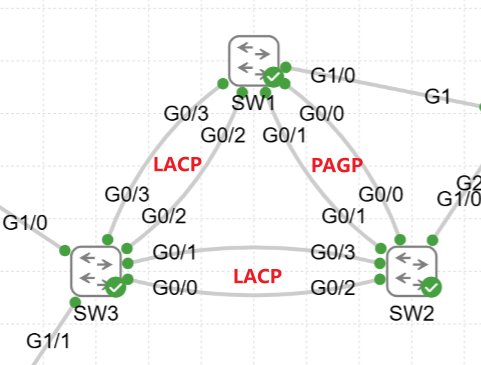

1、Port-Channel：
这次的 链路聚合是需要 三台交换机同时配置链路聚合
但是每一台交换机上只能有一个链路聚合主动模式（哪怕同时启用了 PAGP和LACP，也只能有 一个主动激活模式）
（1）SW1：
interface range GigabitEthernet0/0-1


 switchport trunk encapsulation dot1q

 switchport mode trunk


 channel-group 1 mode desirable


interface range GigabitEthernet0/2-3


 switchport trunk encapsulation dot1q

 switchport mode trunk


 channel-group 2 mode passive

interface range Port-channel 1-2

 switchport trunk allowed vlan 10,20,99

 switchport trunk encapsulation dot1q

 switchport mode trunk


（2）SW2：
interface range GigabitEthernet0/0-1

 switchport trunk allowed vlan 10,20,99

 switchport trunk encapsulation dot1q

 switchport mode trunk

 negotiation auto

 channel-group 1 mode auto


interface range GigabitEthernet0/2-3

 switchport trunk allowed vlan 10,20,99

 switchport trunk encapsulation dot1q

 switchport mode trunk

 negotiation auto

 channel-group 2 mode active


interface range Port-channel 1-2

 switchport trunk allowed vlan 10,20,99

 switchport trunk encapsulation dot1q

 switchport mode trunk

（3）SW3：
interface range GigabitEthernet0/0-1

 switchport trunk allowed vlan 10,20,99

 switchport trunk encapsulation dot1q

 switchport mode trunk

 negotiation auto

 channel-group 1 mode passive


interface range GigabitEthernet0/2-3

 switchport trunk allowed vlan 10,20,99

 switchport trunk encapsulation dot1q

 switchport mode trunk

 negotiation auto

 channel-group 2 mode active


2、设置 VTP（VTP没有难点，不写）


3、配置 时区、NTP Client:
clock timezone CET 1
ntp server 200.39.47.200


4、配置 RSTP：

（1）SW1：
spanning-tree mode rapid-pvst
spanning-tree vlan 10,20,99 priority 0

（2）SW2：
spanning-tree mode rapid-pvst
spanning-tree vlan 10,20,99 priority 4096

（3）SW3：
spanning-tree mode rapid-pvst
spanning-tree vlan 10,20,99
