02-路由网络 配置

noteId: 3B54F44E03FC480C9ADE979A8B1F43A7 · 原始路径：/ALL/世赛题目（练习） - 笔记/考核/11月份考核（第一次考核）/广东第三届省赛 C模块 题目/C-模块/02-路由网络 配置.note

1、配置 默认路由：

（1）HQ1：

ip route 0.0.0.0 0.0.0.0 G0/1 193.168.1.2

测试：

HQ1：

do show ip route static
存在 0.0.0.0/0 的默认路由

（2）HQ2：

ip route 0.0.0.0 0.0.0.0 G0/1 193.168.2.2

测试：

HQ2：

do show ip route static
存在 0.0.0.0/0 的默认路由

（3）BR1：

ip route 0.0.0.0 0.0.0.0 G0/0 193.168.3.2

测试：

do show ip route static
存在 0.0.0.0/0 的默认路由

（4）DCFW（FW1）：

route Outside_CTCC 0.0.0.0 0.0.0.0 101.20.23.101 1
route Outside_CUCC 0.0.0.0 0.0.0.0 102.20.23.102 2

测试：

show route static
存在 0.0.0.0/0 的默认路由

2、为 NAT 配置 静态路由：

（1）HQ1：

ip route 193.168.255.0 255.255.255.252 Null 0

（2）HQ2：

ip route 193.168.255.0 255.255.255.252 Null 0

（3）DCFW（FW1）：

route Null0 112.20.23.47 255.255.255.255 1

3、配置 OSPF 动态路由

（1）仅通过交换机与路由器之间的链路网络到 Area 0：

1、DSW1：

router ospf 1 router-id 10.10.10.10 network 192.168.11.0 0.0.0.7 area 0

network 192.168.12.0 0.0.0.7 area 0exit

2、DSW2：

router ospf 1 router-id 20.20.20.20 192.168.21.0 0.0.0.7 area 0

192.168.22.0 0.0.0.7 area 0 exit

3、HQ1：

router ospf 1router-id 1.1.1.1 192.168.11.0 0.0.0.7 area 0

192.168.21.0 0.0.0.7 area 0 exit

4、HQ2:

router ospf 1 router-id 2.2.2.2 192.168.12.0 0.0.0.7 area 0

192.168.22.0 0.0.0.7 area 0 exit

测试：

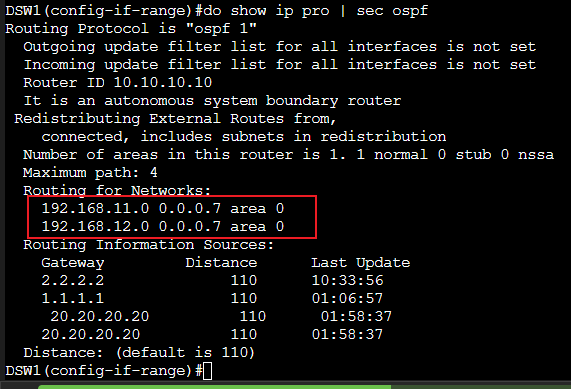

show ip protocols | sec ospf

（2）邻居之间不选举 DR/BDR：

1、DSW1、DSW2：

int ra g0/1-2 ip ospf network point-to-point

2、HQ1、HQ2：

int ra g0/4-5 ip ospf network point-to-point

- 测试：

do show ip ospf neighbor

（3）其它必要路由，采用路由引入

HQ1、HQ2 上引入默认路由

DSW1、DSW2，上重分发连接客户端网段的SVI接口（VLAN接口）

1、DSW1：

route-map VLAN permit 10 //定义一个路由映射，序列号为 10 match interface Vlan 1010 exitrotue-map VLAN permit 20 match interface Vlan 1020 set metric 100 exitrouter ospf 1 redistribute connected subnets route-map VLAN exit

测试：

HQ2：

do show ip route ospf | sec E2

2、DSW2：

route-map VLAN permit 10 //定义一个路由映射，序列号为 10 match interface Vlan 1010 sest metric 100 exitrotue-map VLAN permit 20 match interface Vlan 1020 exitrouter ospf 1 redistribute connected subnets route-map VLAN exit

测试：

HQ1：

do show ip route ospf | sec E2

3、HQ1：（只用配置HQ1，因为高可用完成后会进行配置同步）

router ospf 1 default-information originate exit

测试：

DSW1:

do show ip route ospf | inc 0.0.0.0

只存在一条默认路由：

4、配置 OSPF v3 路由

5、配置 BGP 路由
