一、基础搭建
设备：Windows Server 五台：
1、resource【VLAN 10】
2、CA【VLAN 10】
3、GW【双网卡：VLAN 10、VLAN 20】
4、ISP【双网卡：VLAN 20、VLAN 30】
5、Client【VLAN 30】


二、ISP 准备工作

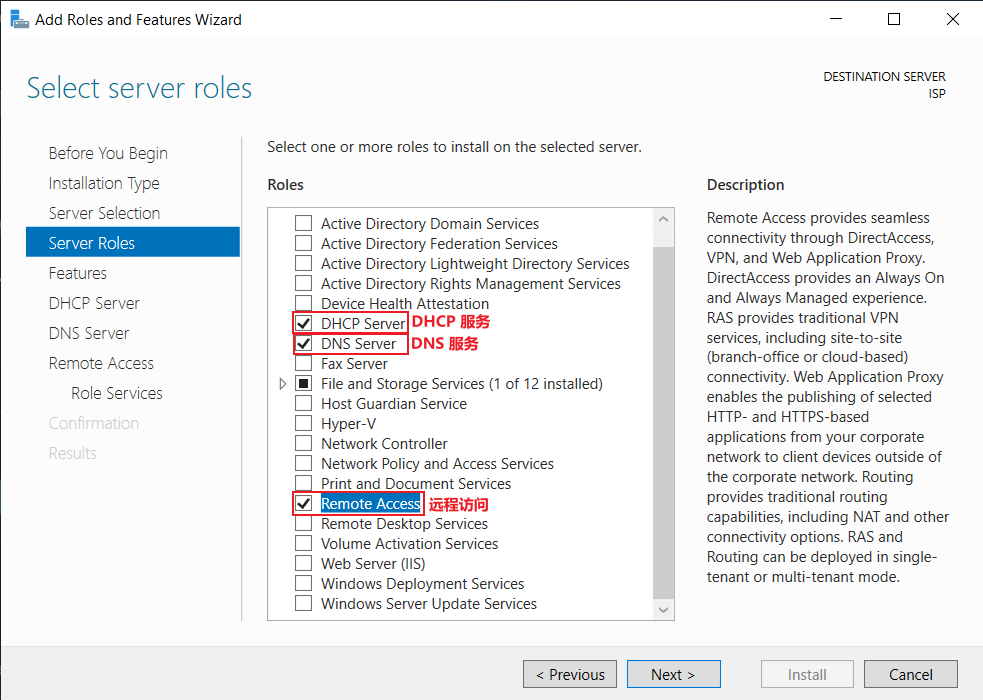

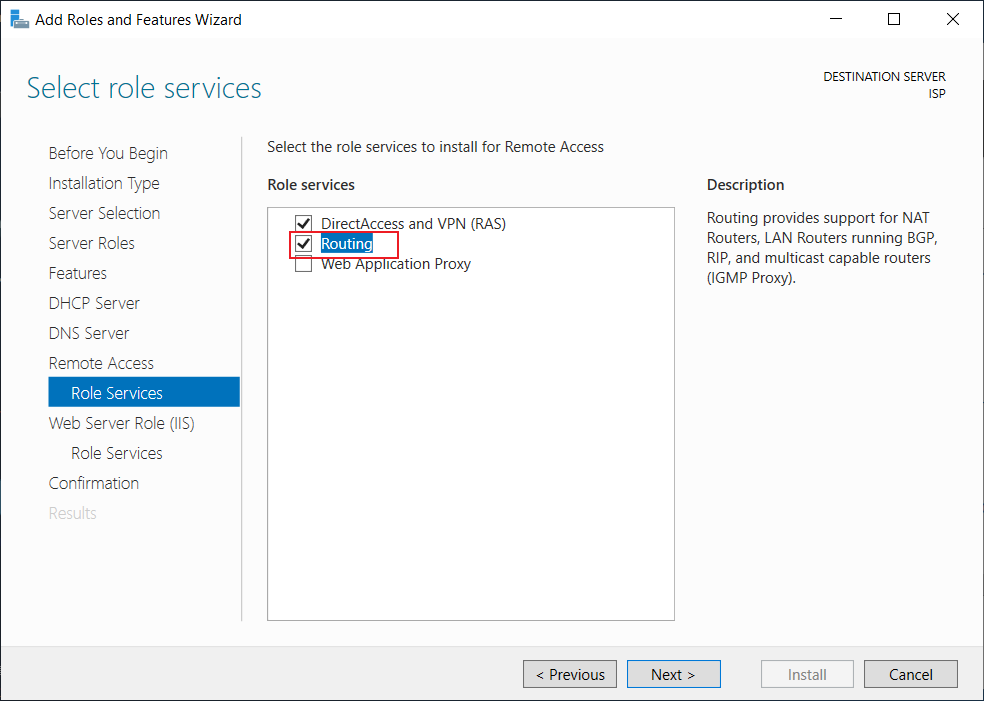

· 安装 路由：

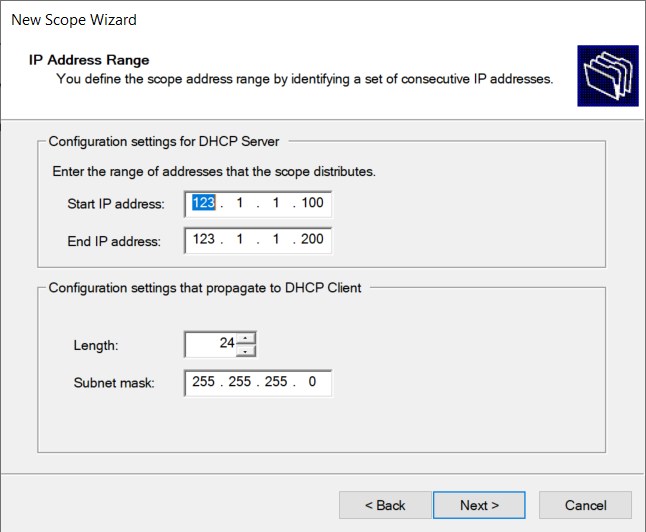

1、ISP 上 创建DHCP

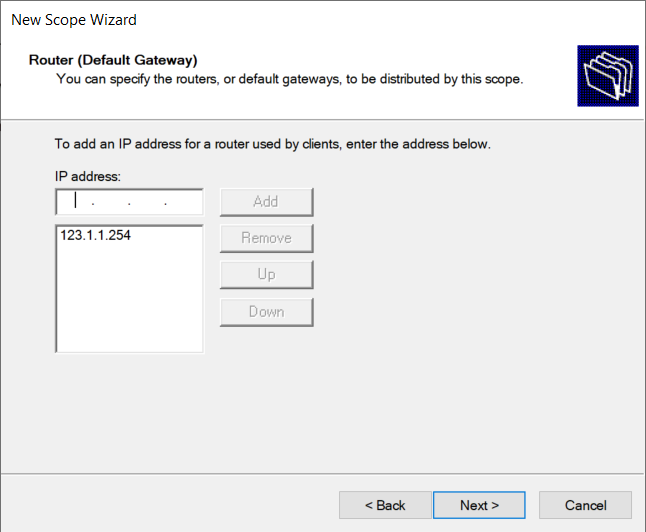

· 指定网关：

netsh firewall set icmp 8 ena



2、ISP 上 启动路由功能
两种方法：
· 方法一：通过 远程访问服务（路由和远程访问）：
Win + R 打开 rrasmgmt.msc

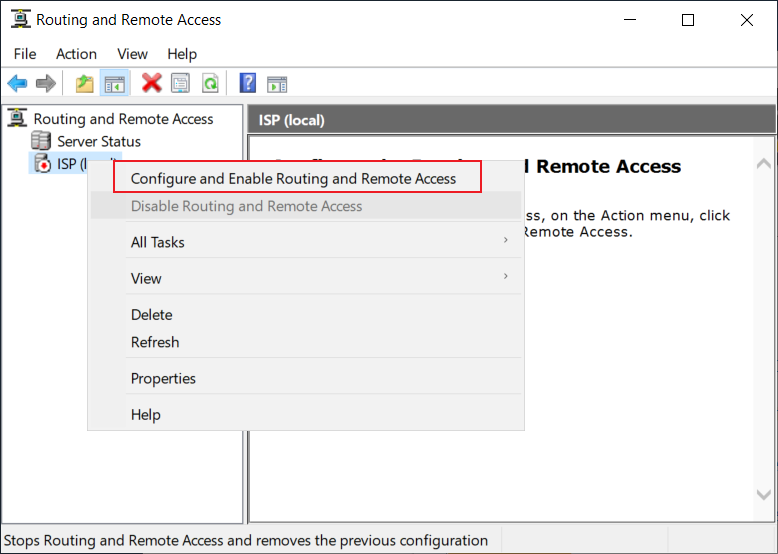

1、点击 配置并启用路由和远程访问：

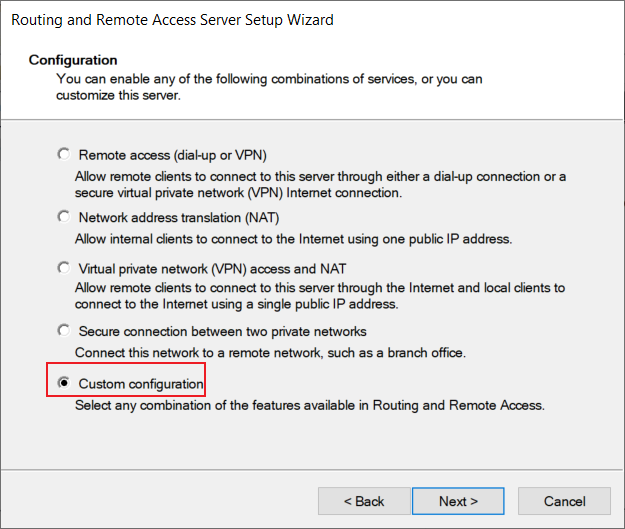

2、点击 自定义配置：

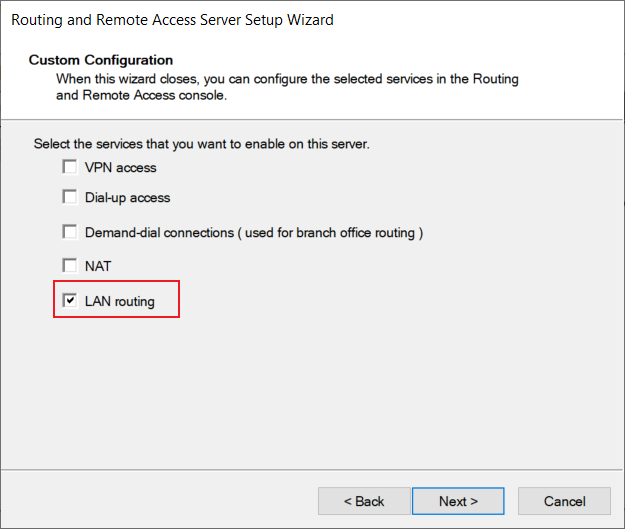

3、选择 LAN路由：


· 方法二：启动服务：
Win + R 输入： services.msc

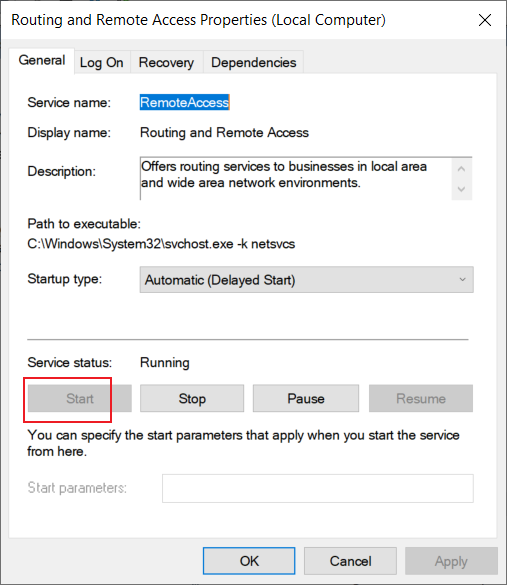

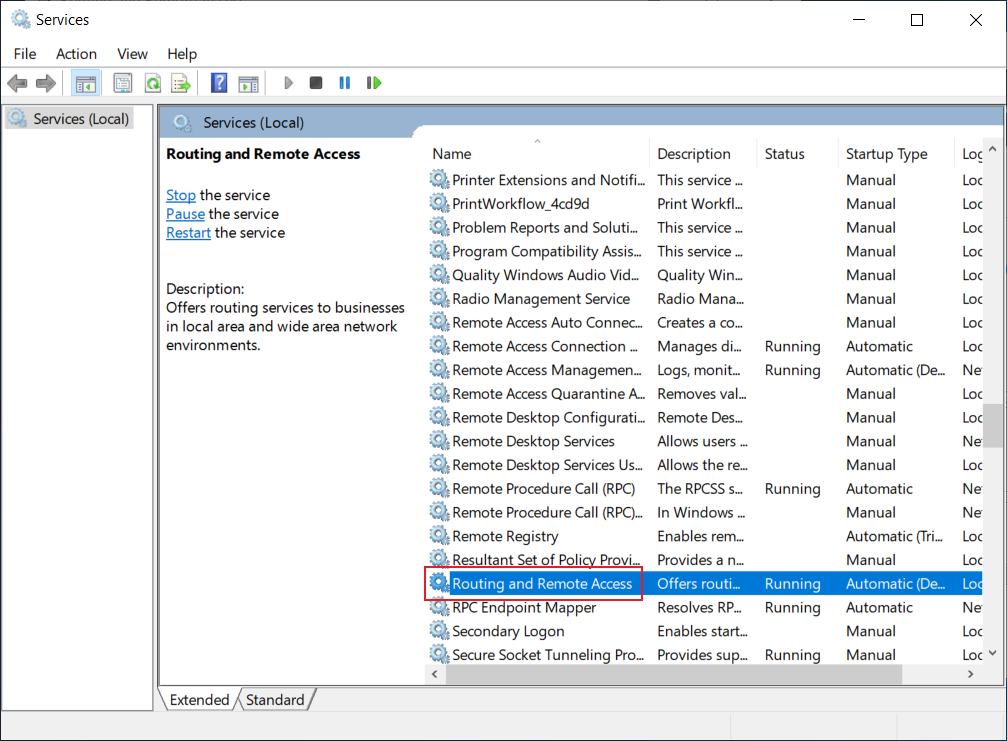

1、找到 Routing and Remote Access

2、手动启动它：


测试路由功能是否可用：
· 本地测试：
ipconfig

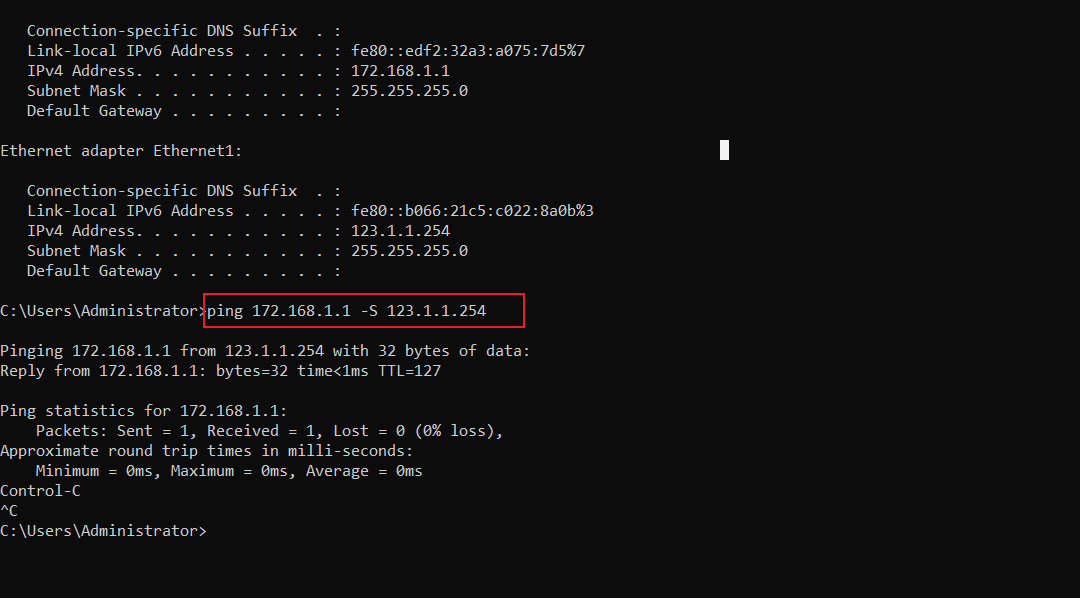

ping 172.168.1.1 -S 123.1.1.254


三、GW 准备工作

1、配置默认路由
在 GW 上配置一个默认路由，指向 ISP （172.168.1.1）：
两种方法：

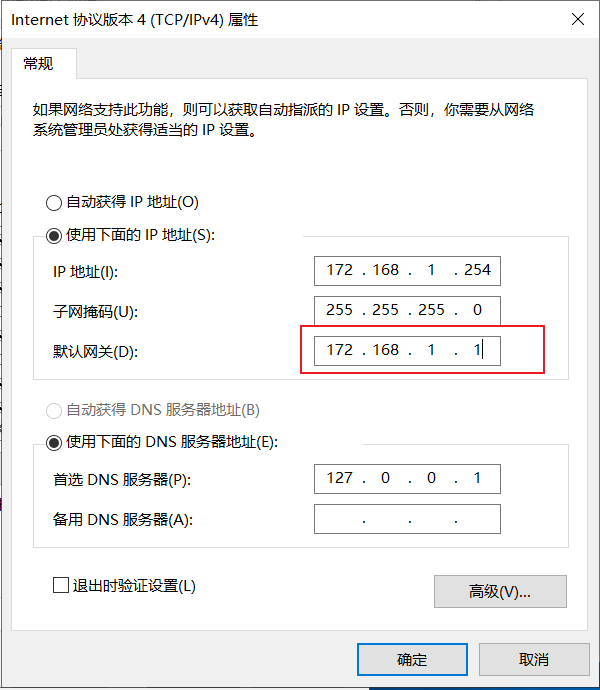

· 方法一：在 网卡中配置网关


· 方法二：cmd 中 使用 命令 配置 默认路由：
Win + R 打开 cmd，输入：
route -p add 0.0.0.0 mask 0.0.0.0 172.168.1.1


四、CA 准备工作

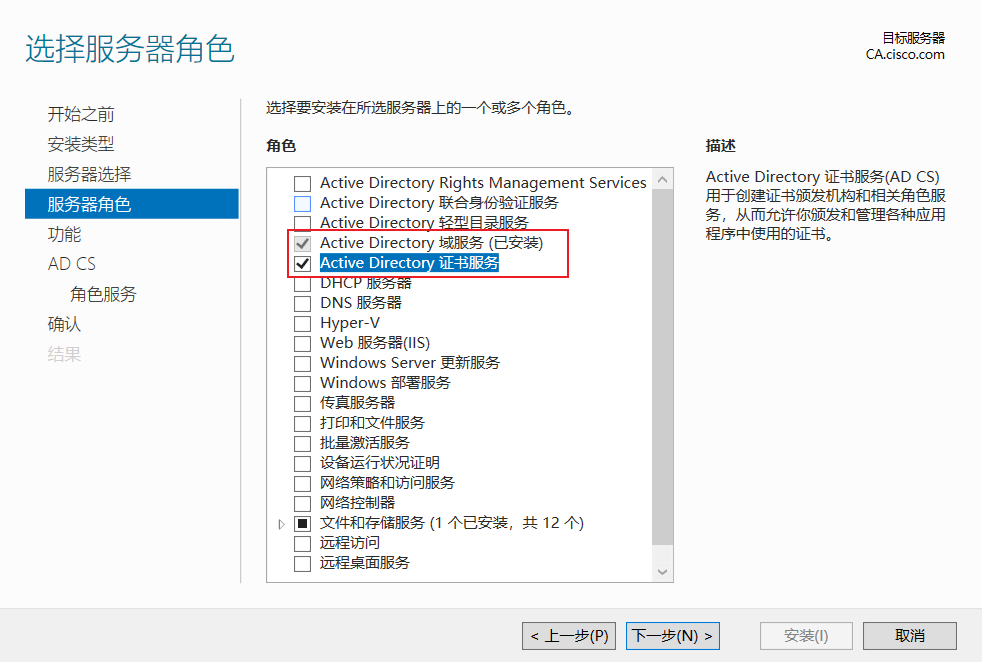

1、安装 AD域、CA证书服务

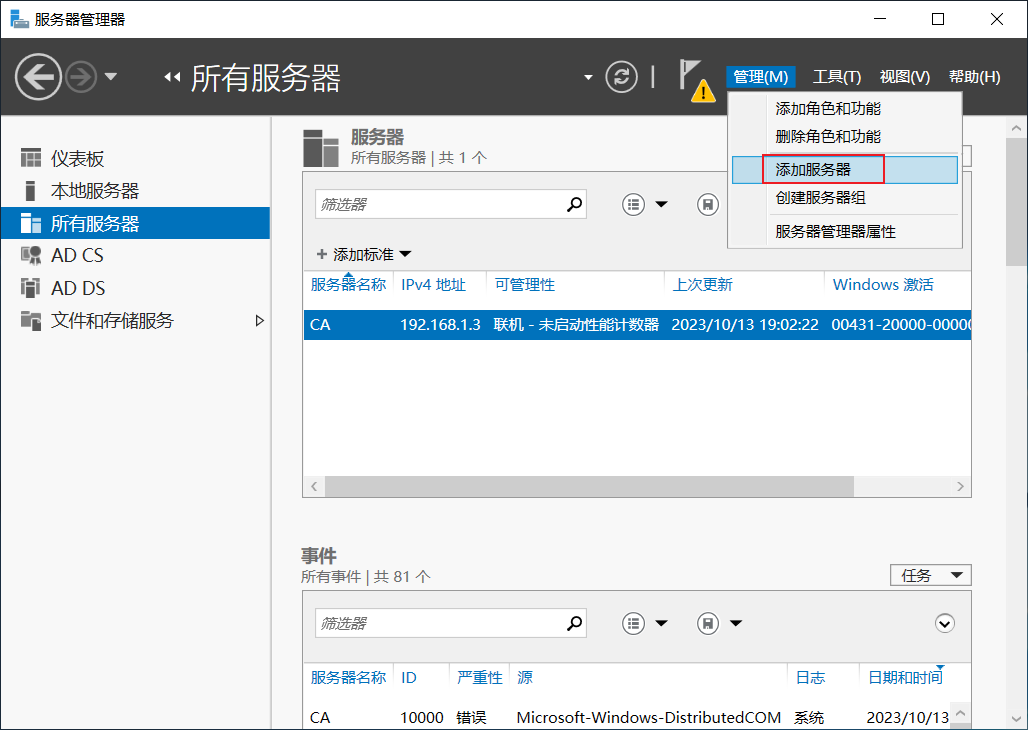

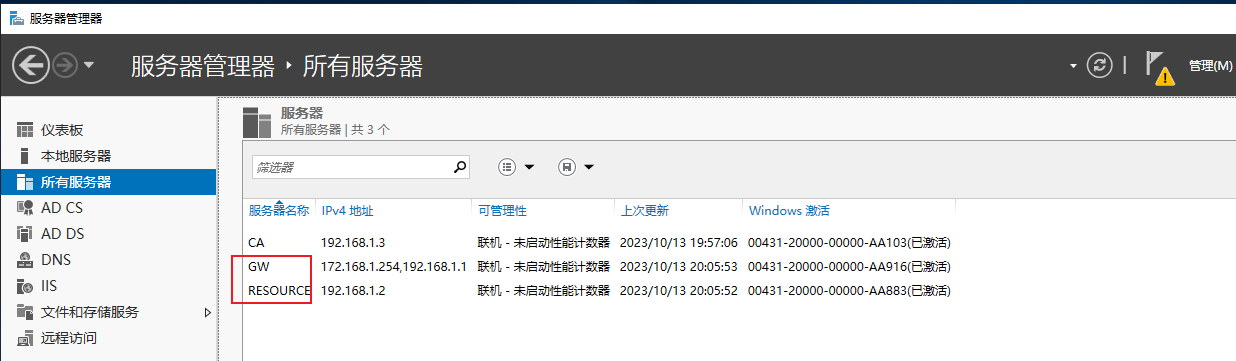

2、将服务器添加入管理池中统一管理【内网所有的服务器】

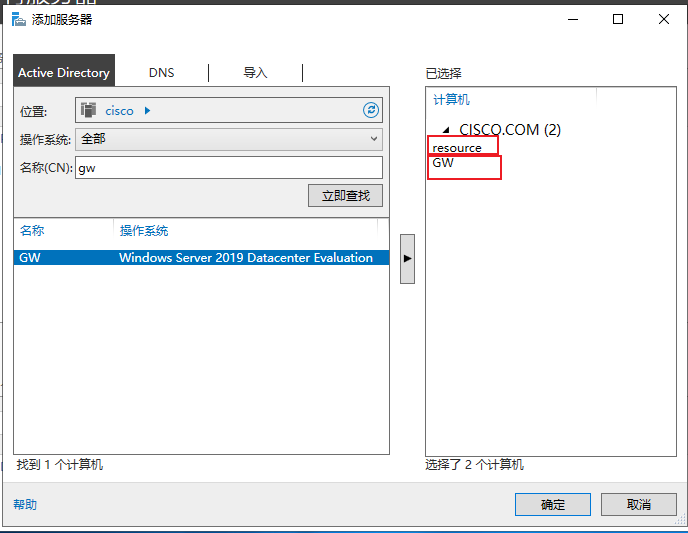

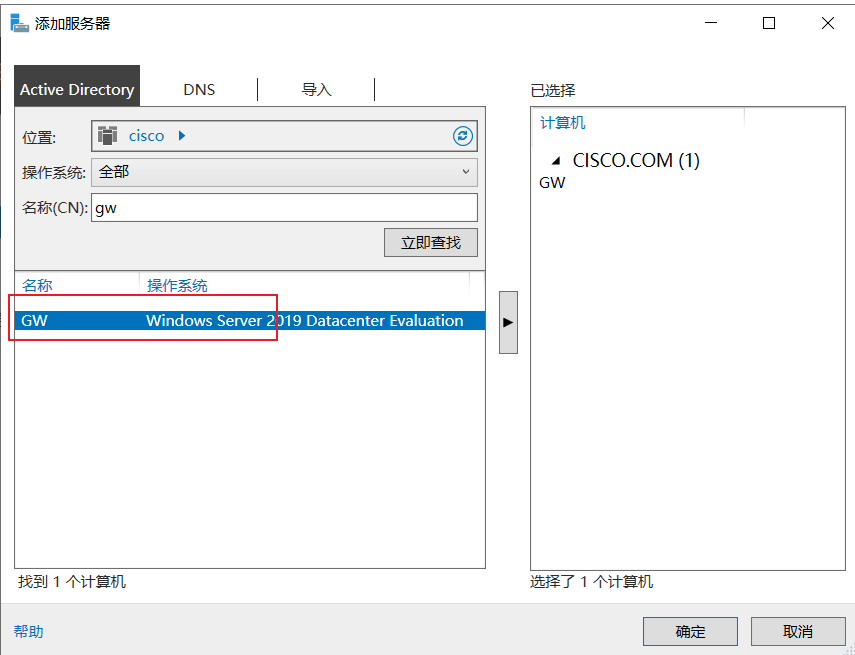

添加resource 和 gw进 管理池






五、开始配置 RDS 远程桌面

（1）、安装 RDS

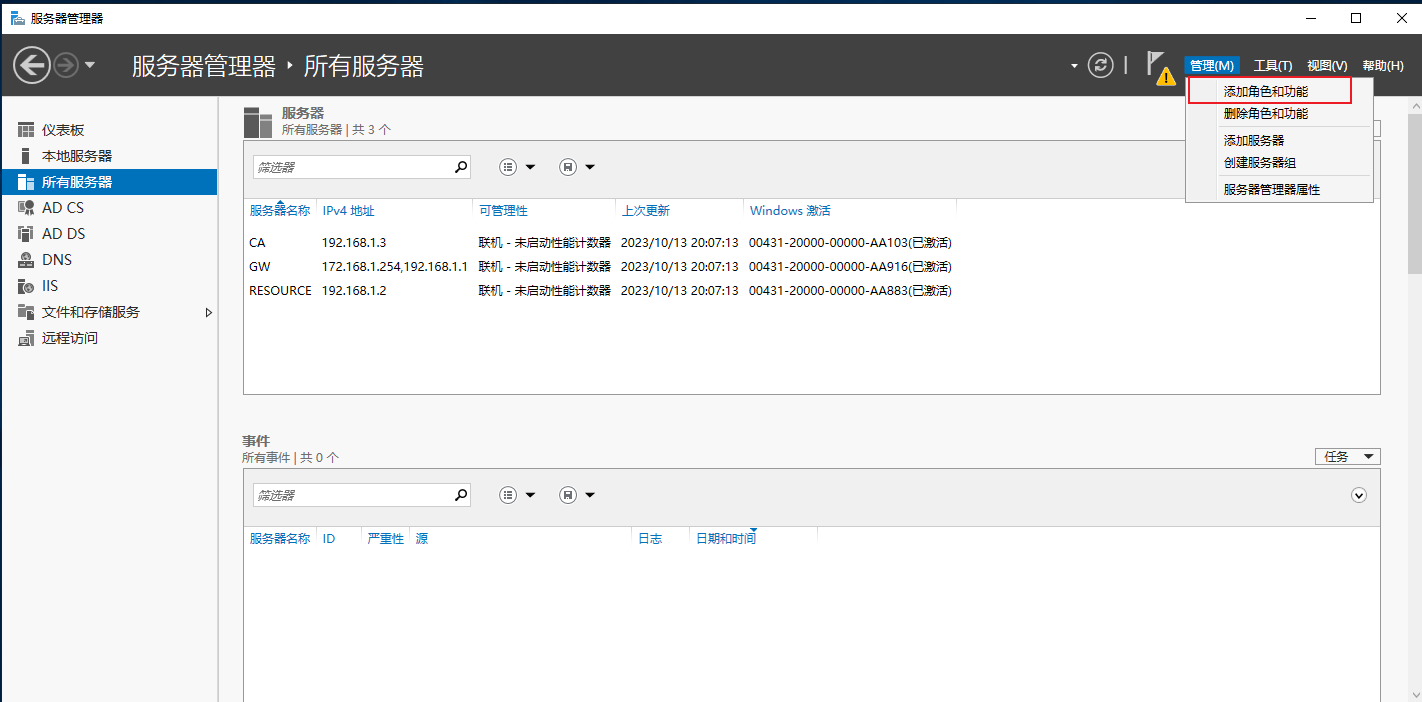

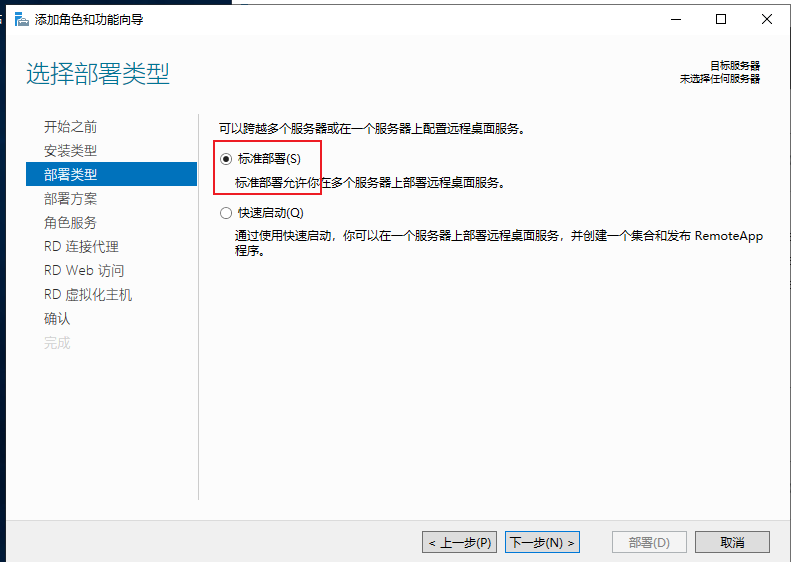

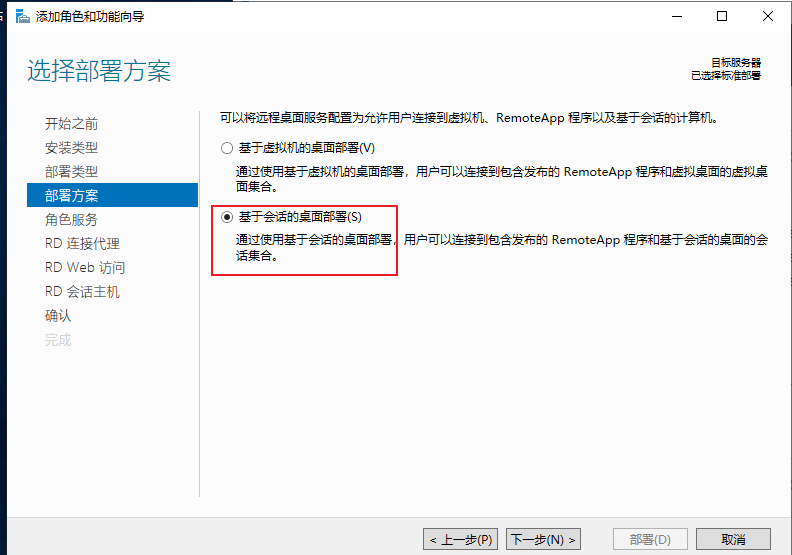

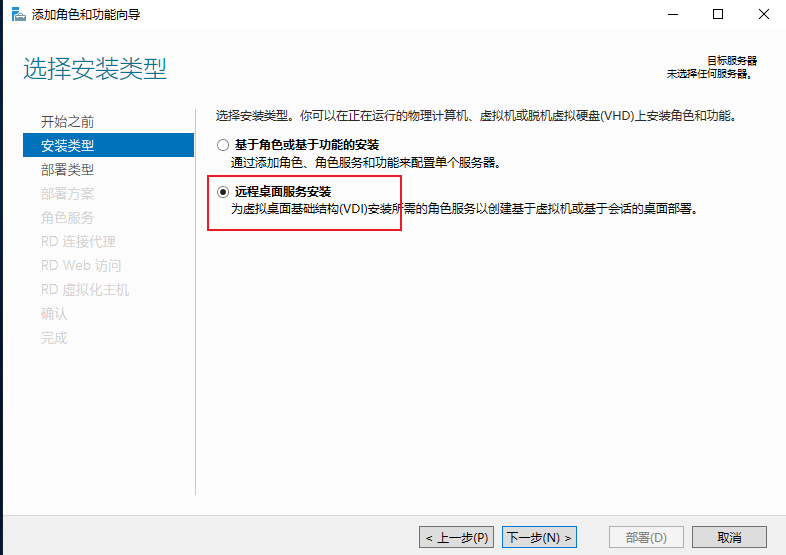

点击 添加角色和功能

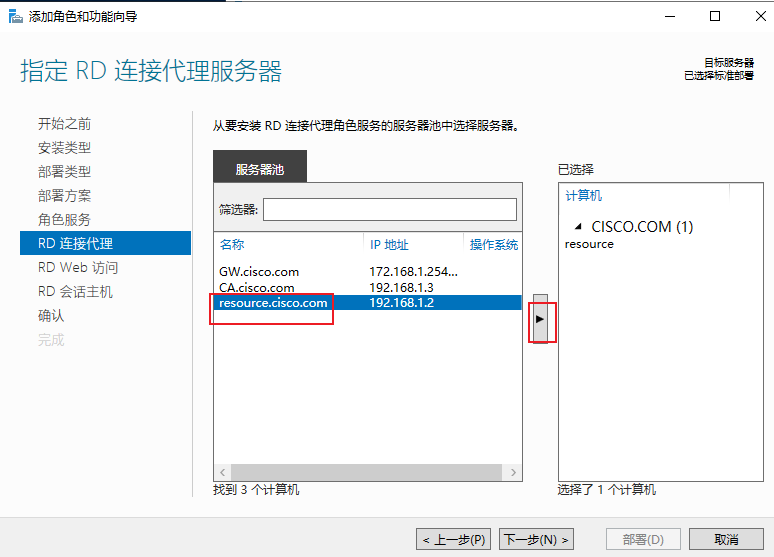

· RD 连接代理 安装在 RD 会话主机上【假如没有多余可用的服务器】
不建议安装在网关服务器上，应为内网的客户端也需要访问 RD代理，假设网关服务器被攻击，会使得 内网客户端也无法访问

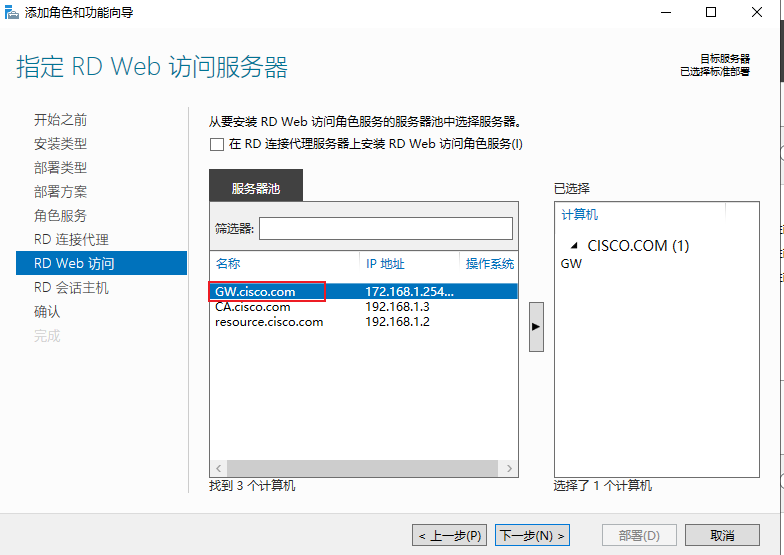

· RD Web访问 安装在 gw 上

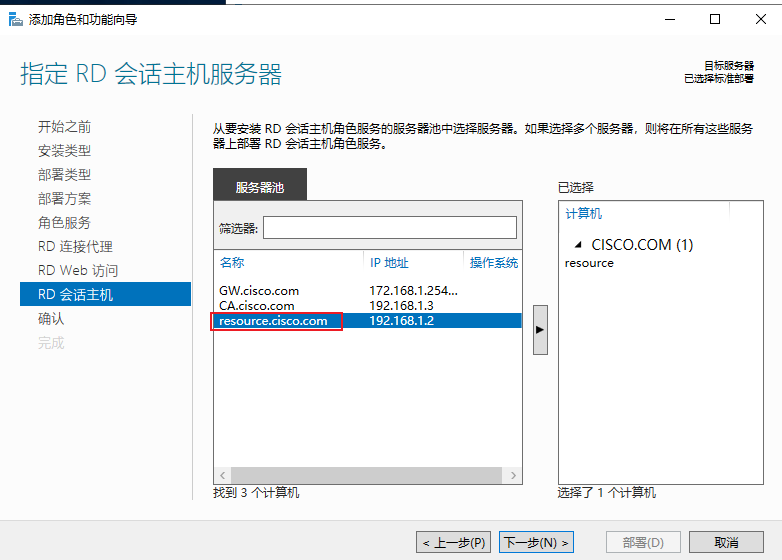

· RD 会话主机安装在 resource上

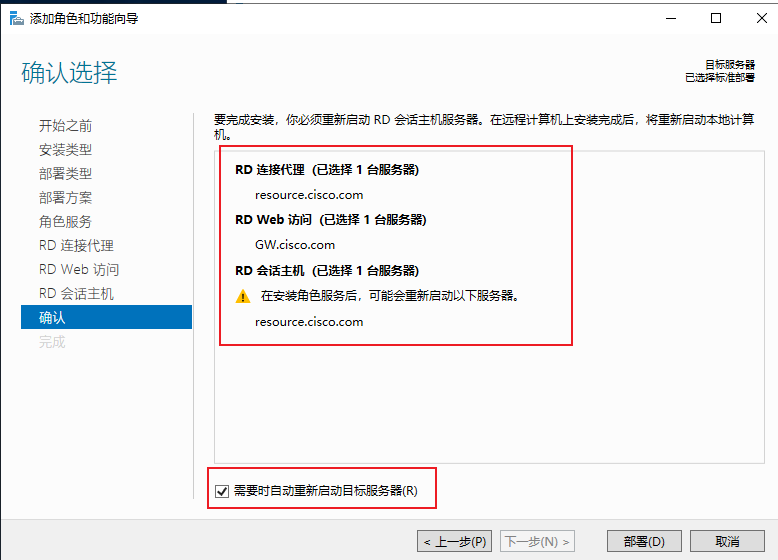

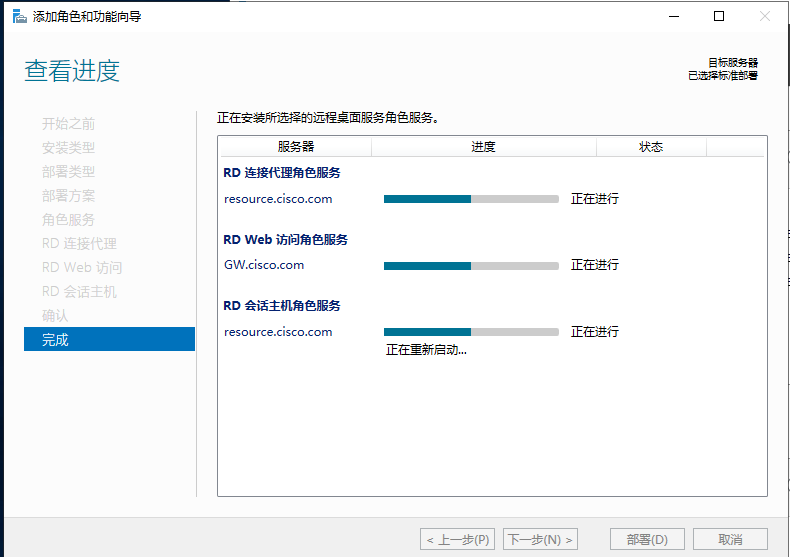

· 点击部署：

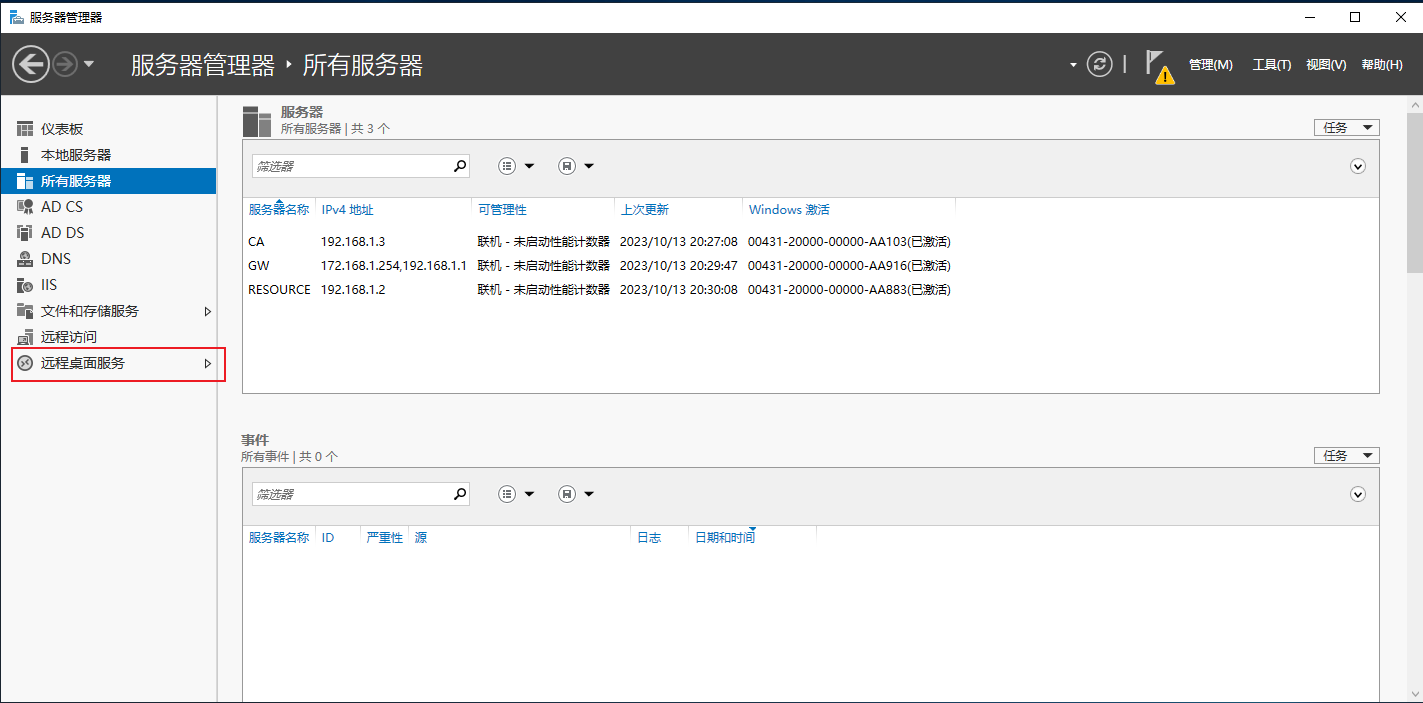

（2）、管理远程桌面的方式：
· 方式一：在 其它服务的 服务器池中


· 方式二：在 RD代理 本地管理

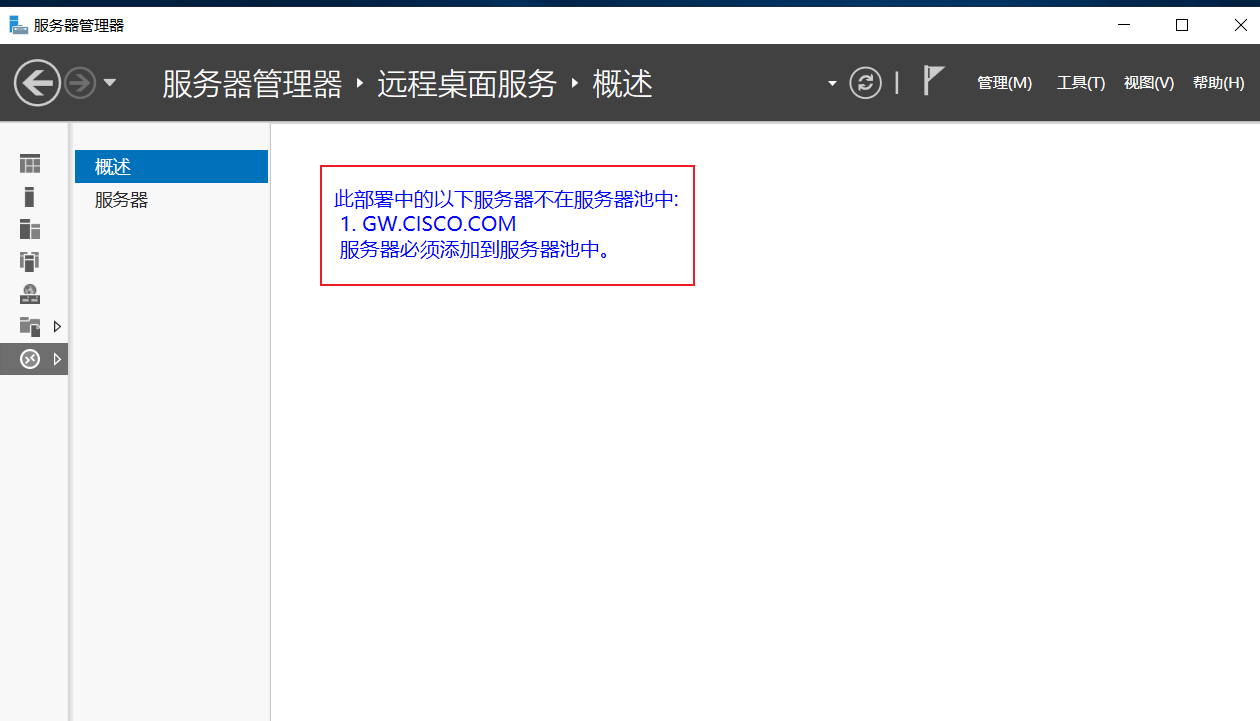

报错时按照提示操作即可

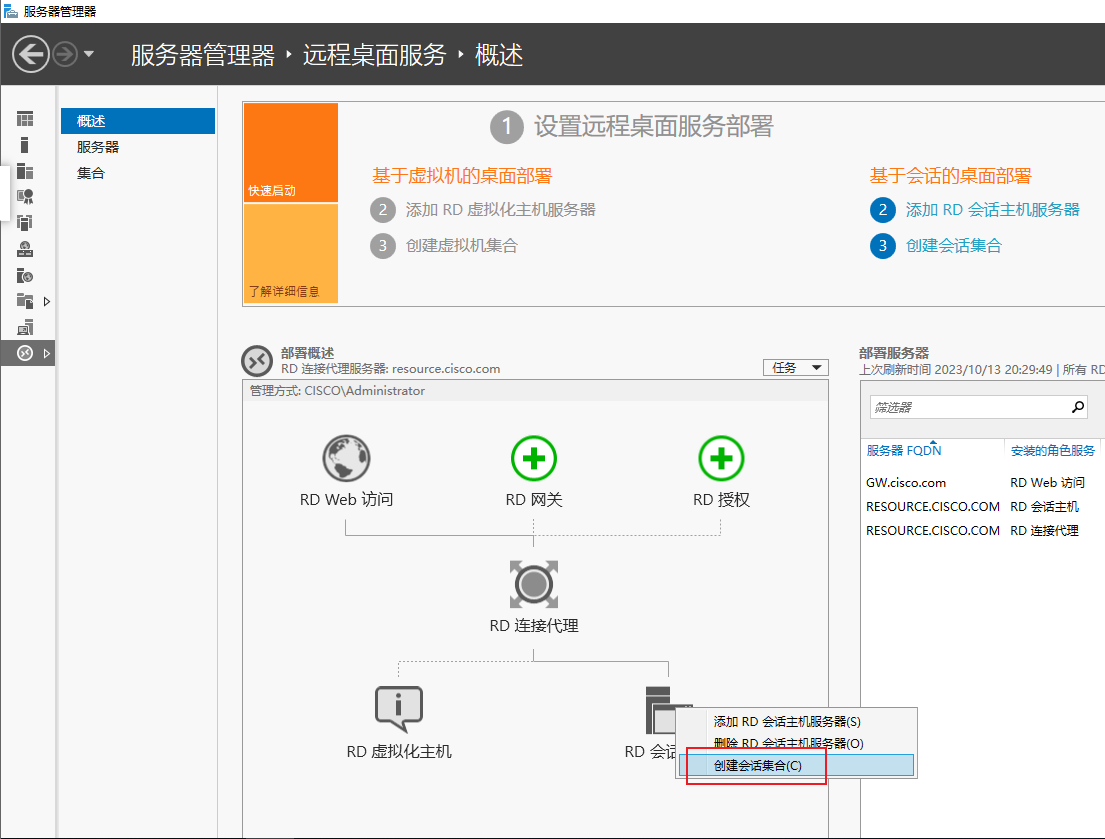

（3）、创建会话集合

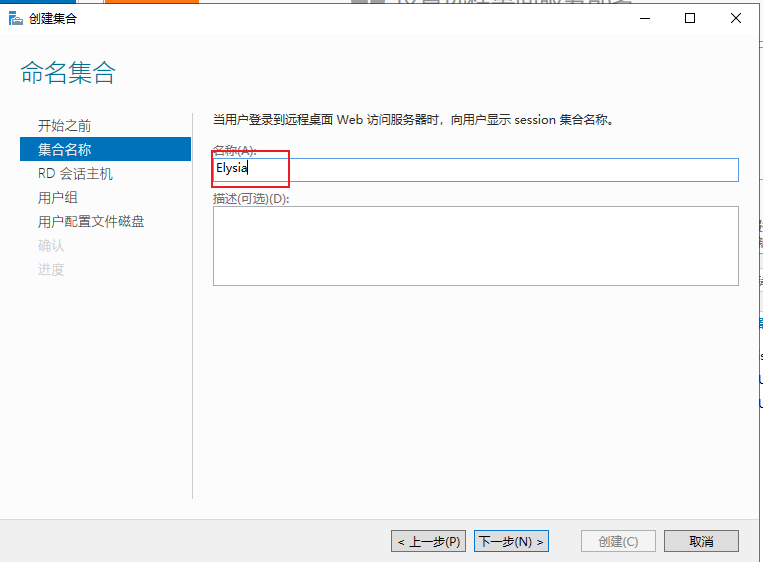

1、自定义 集合名称

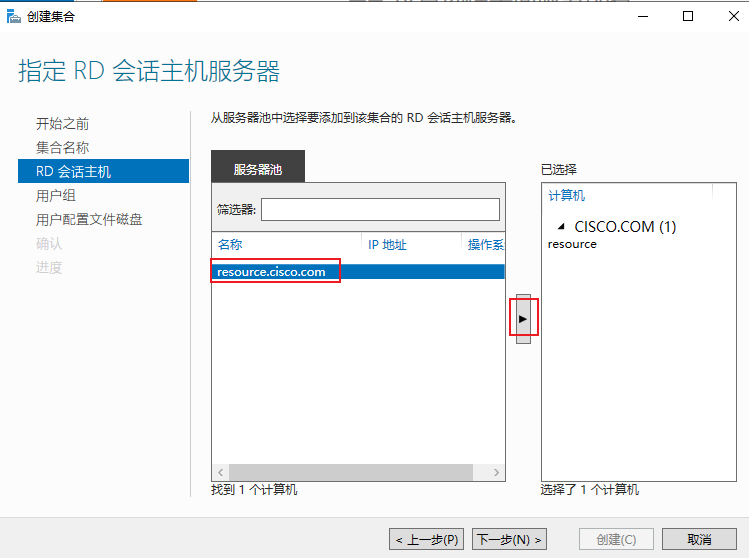

2、选择要运行 会话集合 的服务器：
可以添加多台服务器 到会话集合中

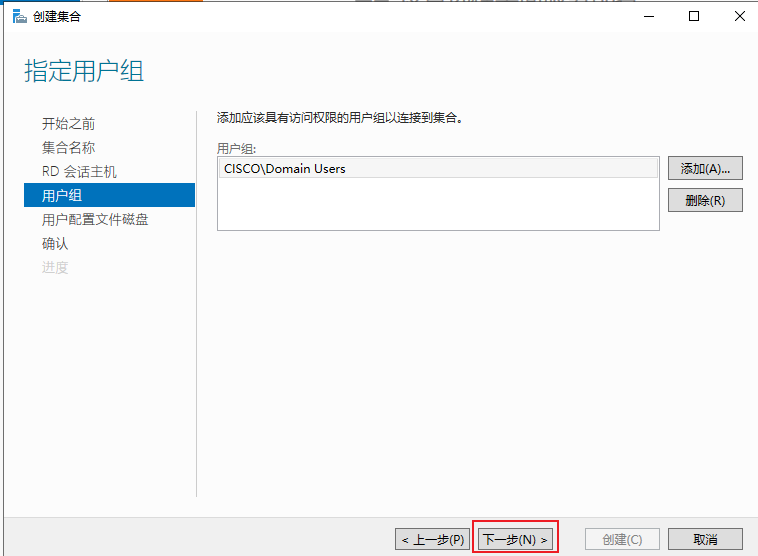

· 默认，下一步

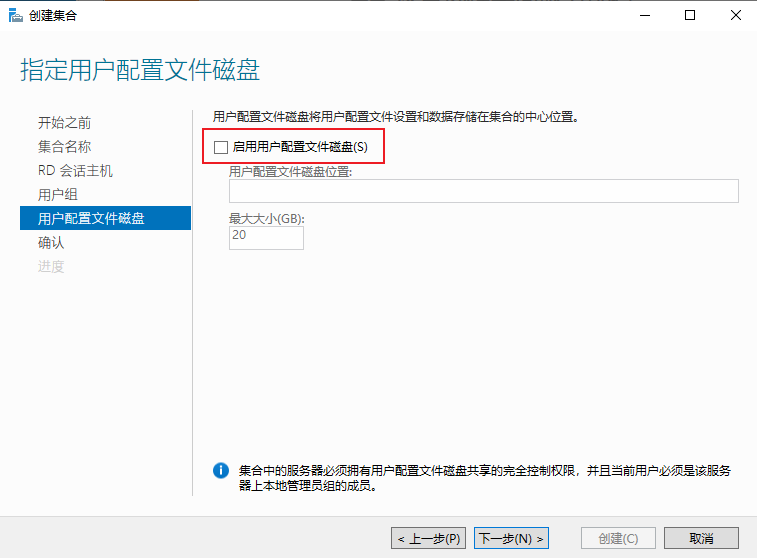

3、取消勾选‘启用用户配置文件磁盘’

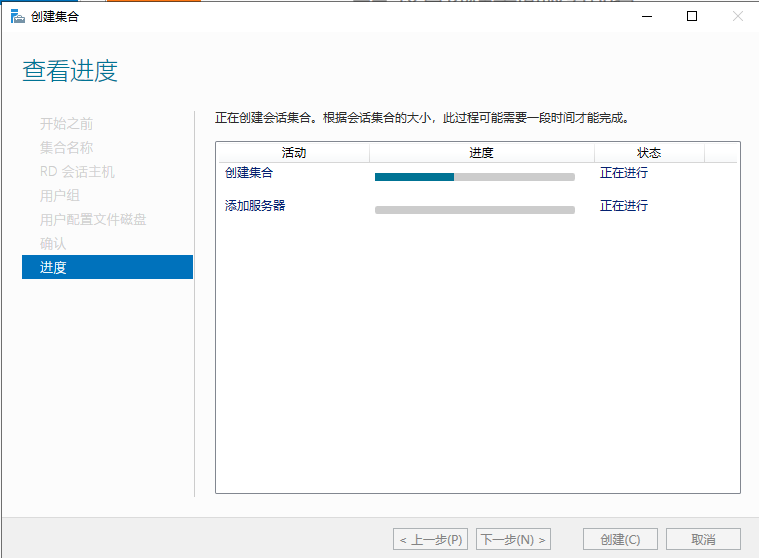

4、点击创建

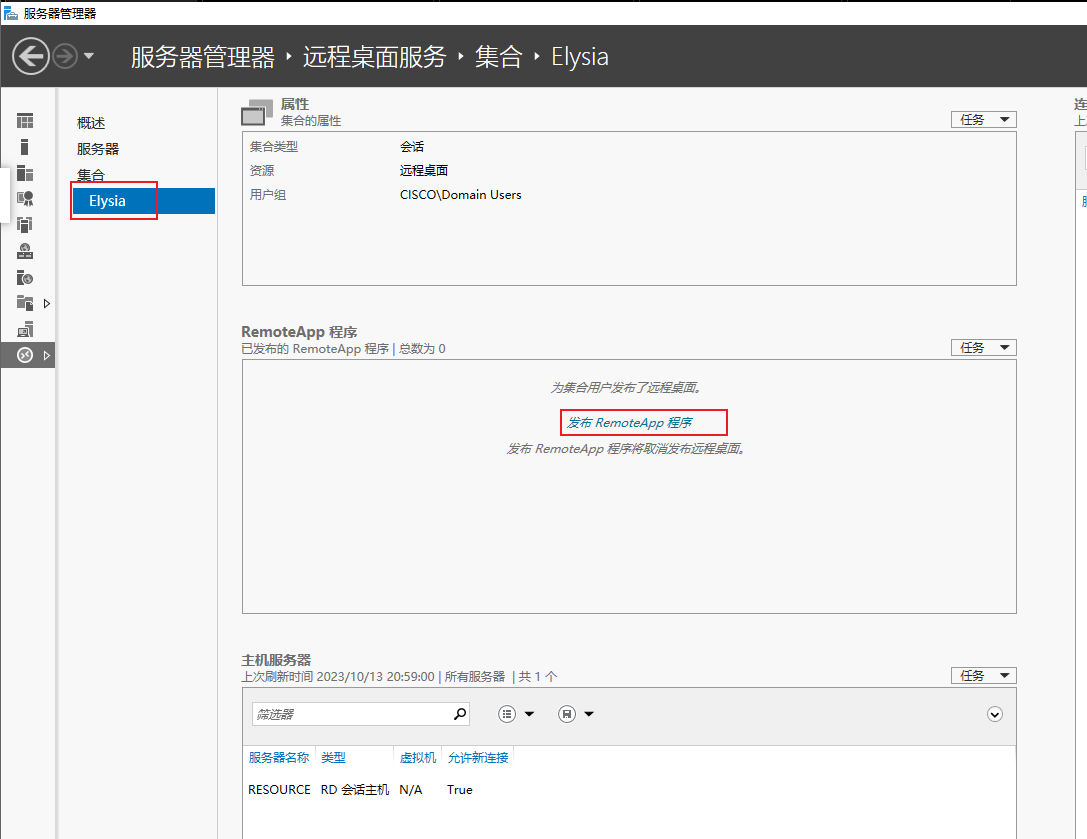

（4）、发布Remoteapp【在创建的会话集合中】

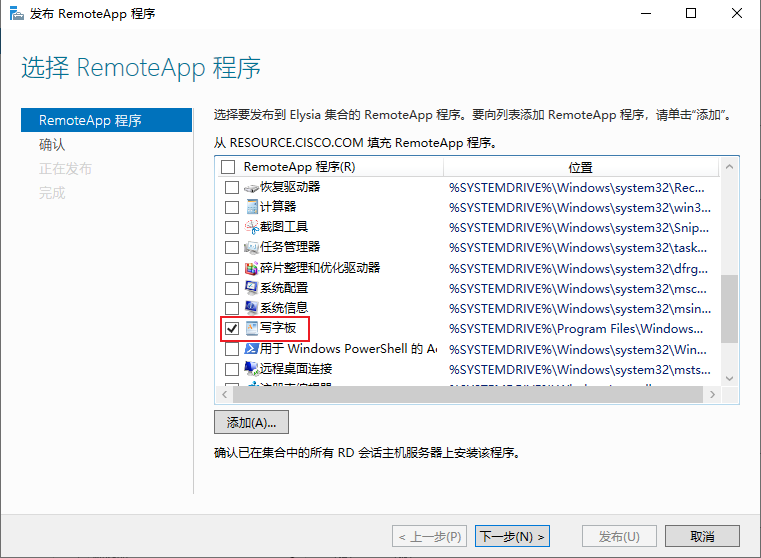

1、选择要发布的应用：
这里选择 写字板 方便测试

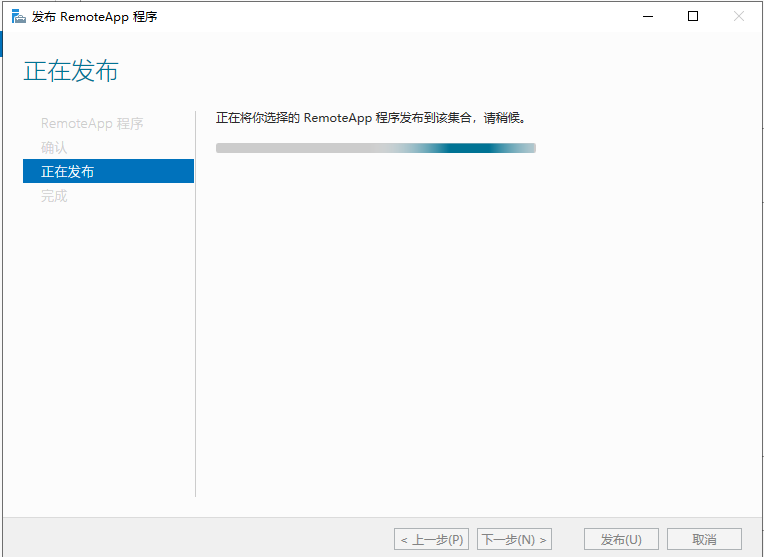

· 点击发布

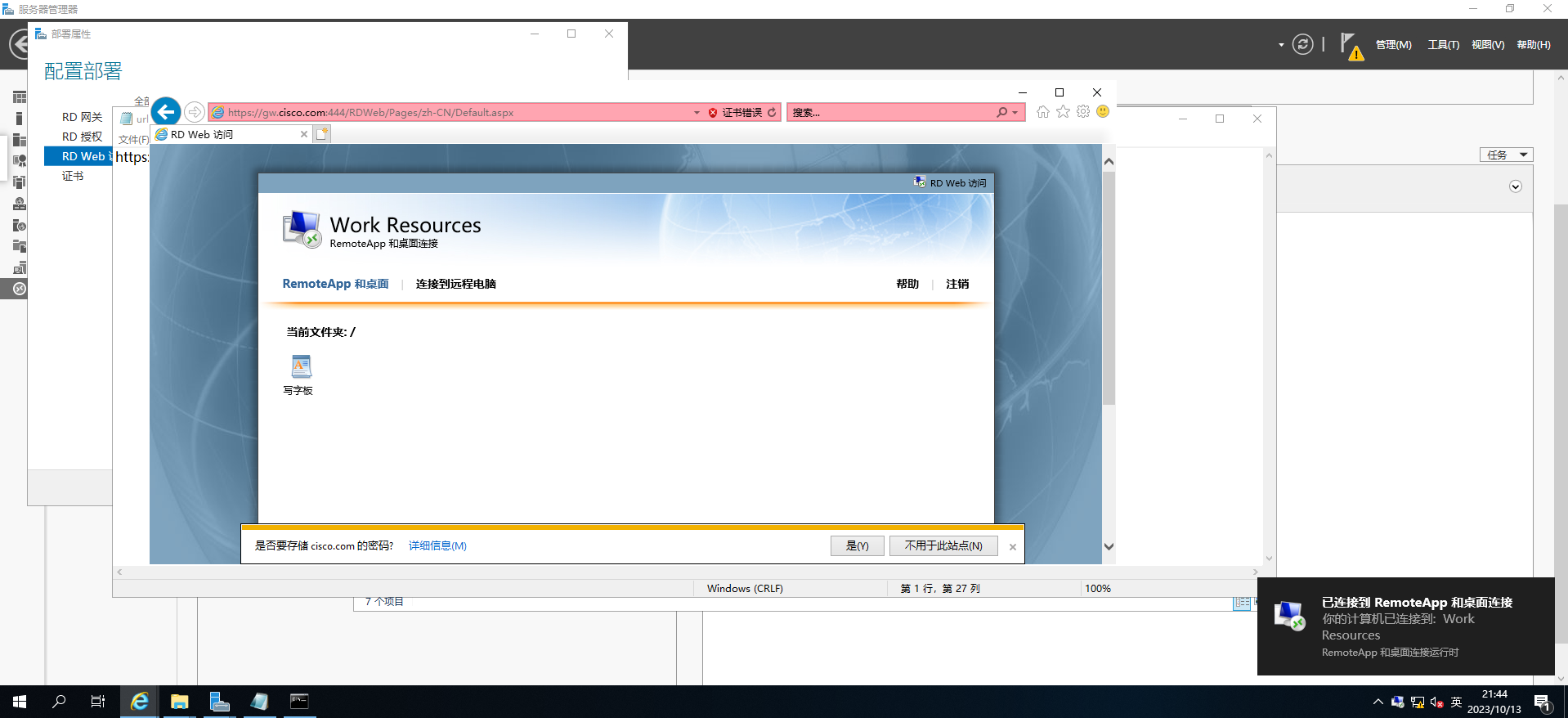

（5）、访问 Remoteapp for Web

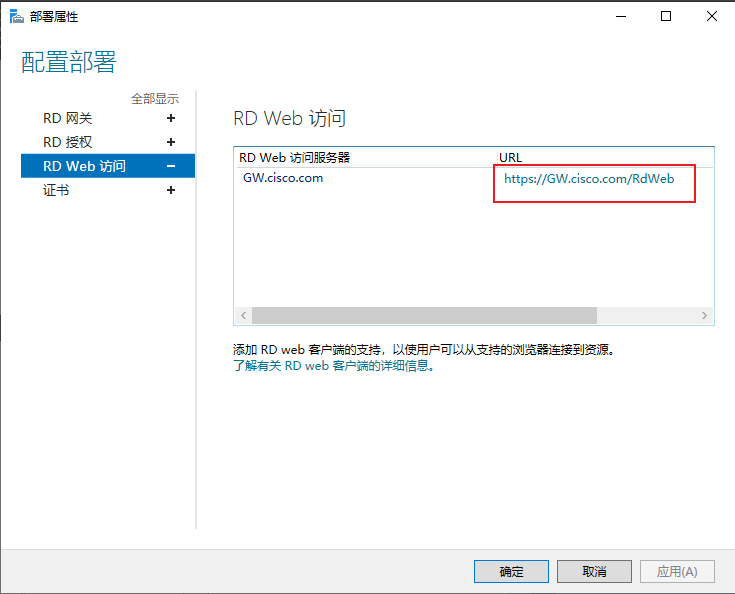

1、查看 URL【点击编辑部署属性】

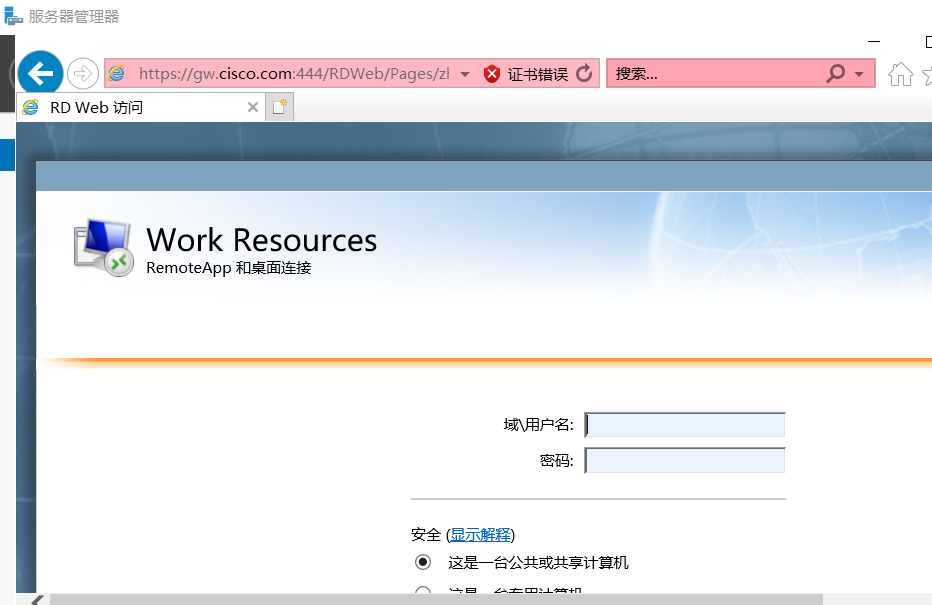

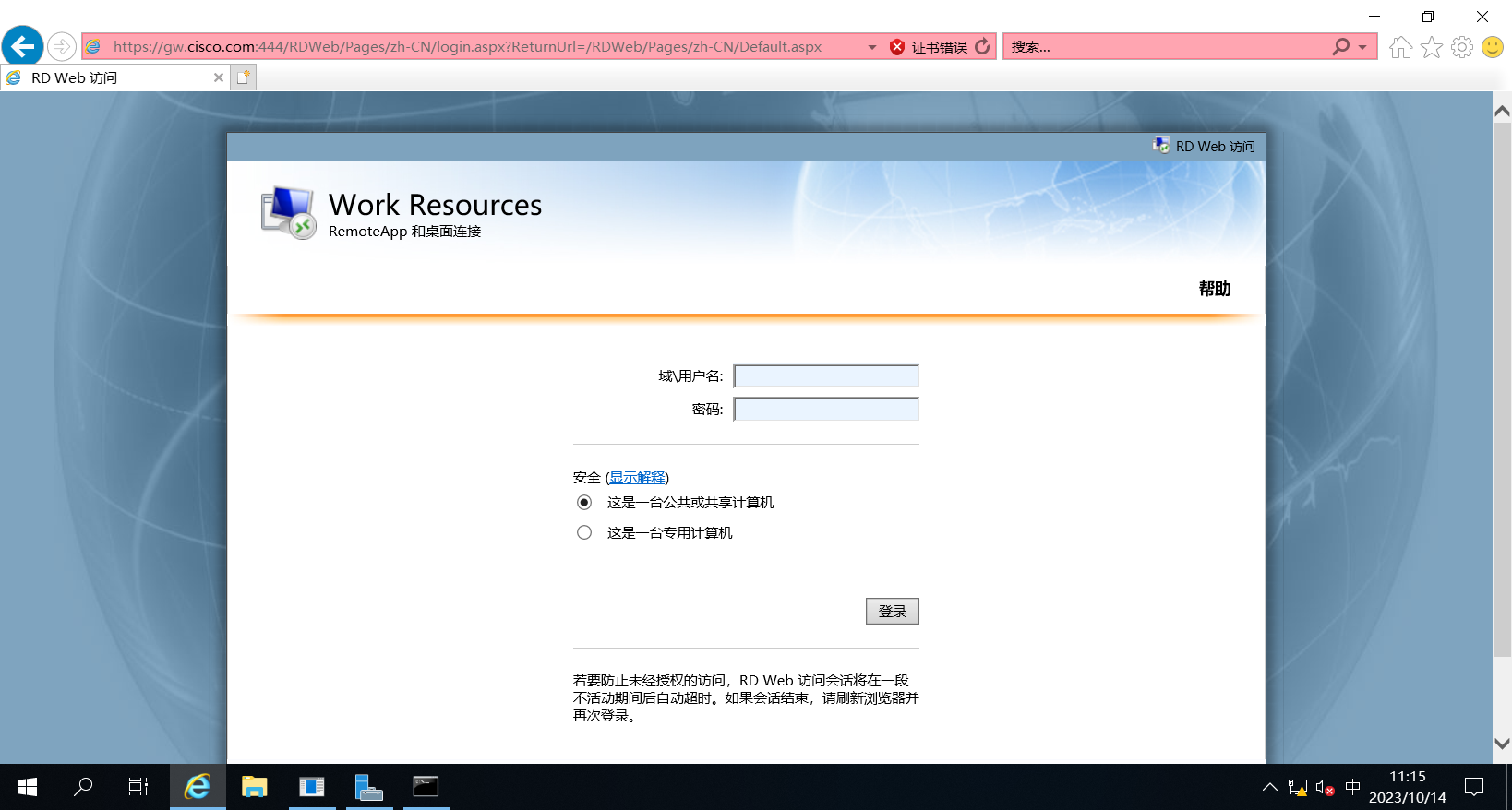

2、通过 URL 进行访问
直接点击 URL

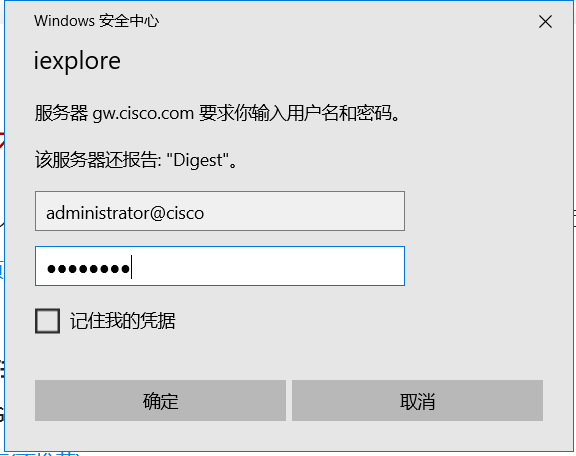

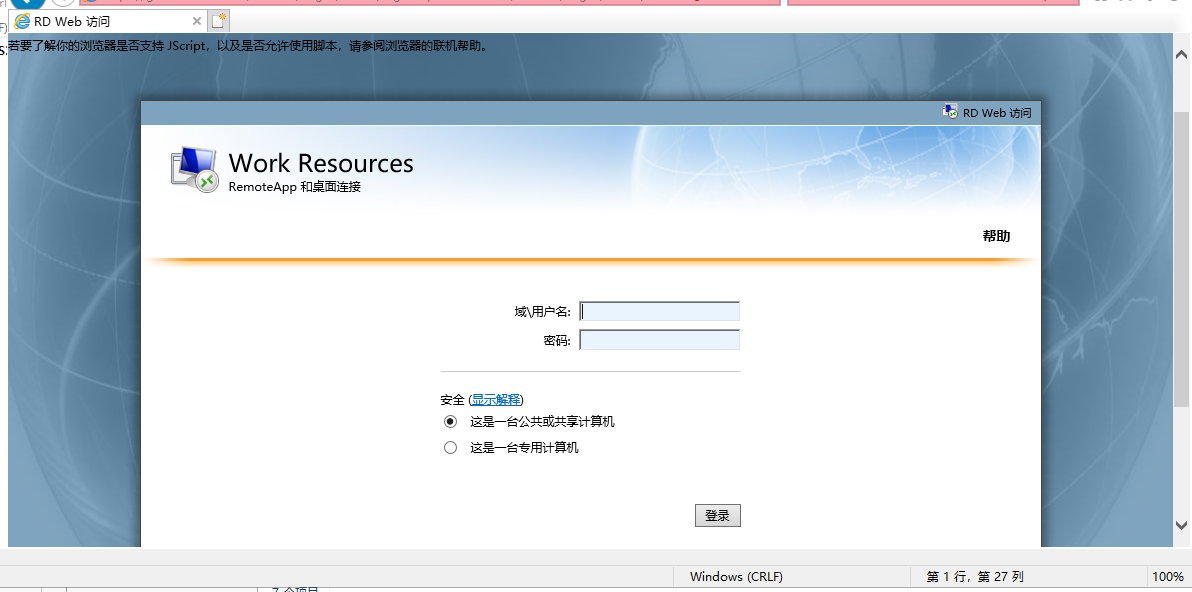

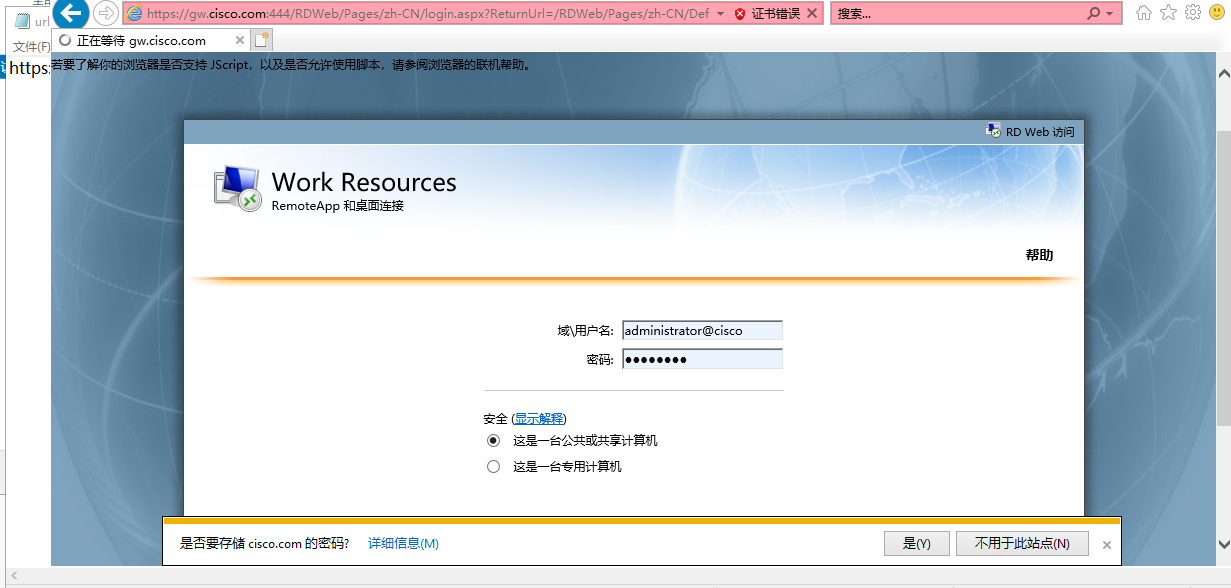

输入账户密码

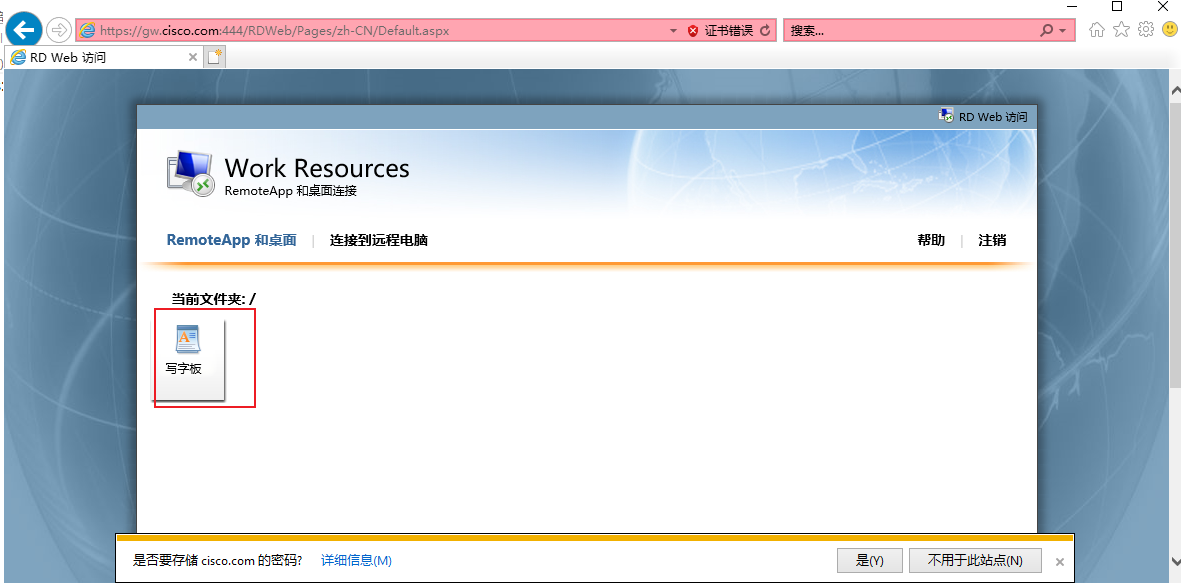

· 访问成功

1、输入 用户名 和密码进行访问


2、点击运行 应用程序

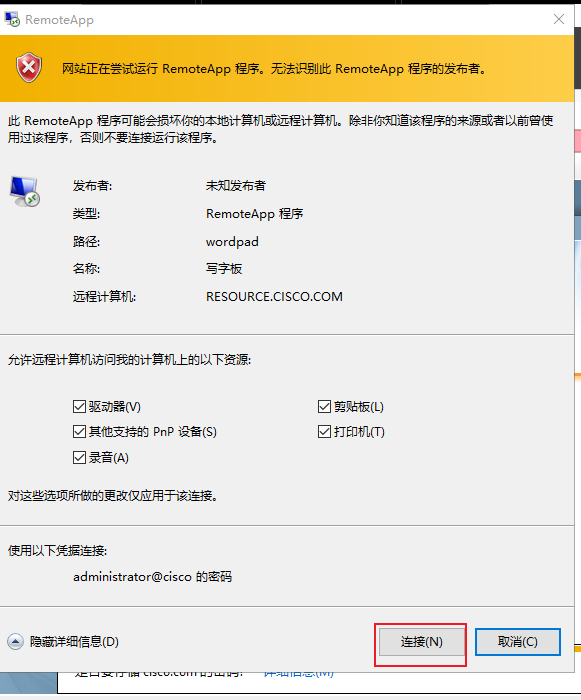

· 点击连接

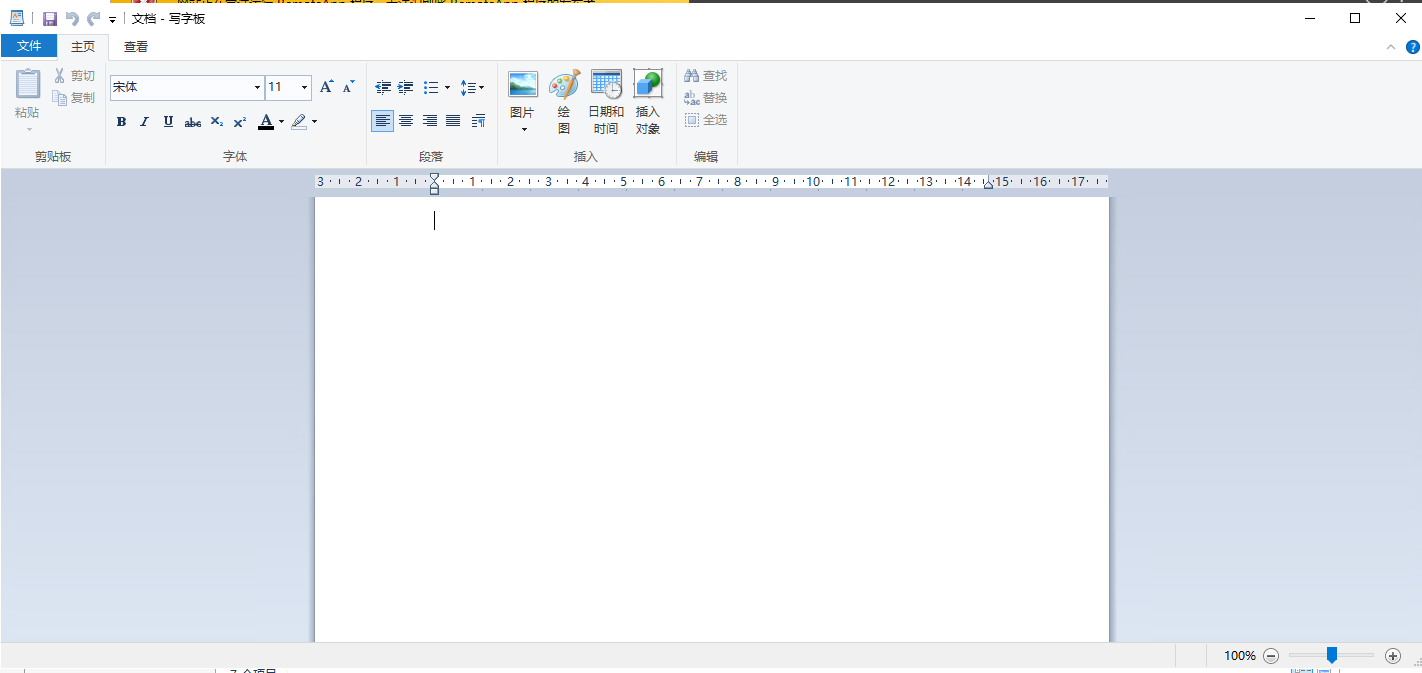

· 连接成功


保存文件的路径是 RD会话主机 的路径，不是 客户端本地的路径
· 测试 保存路径是 resource 远程路径，还是 本地路径

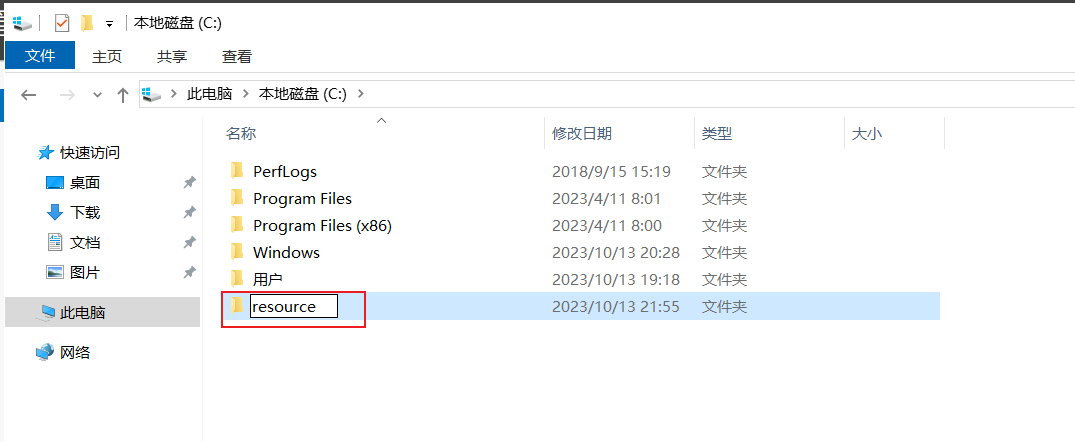

在 resource 上创建一个 ‘resource’文件夹：

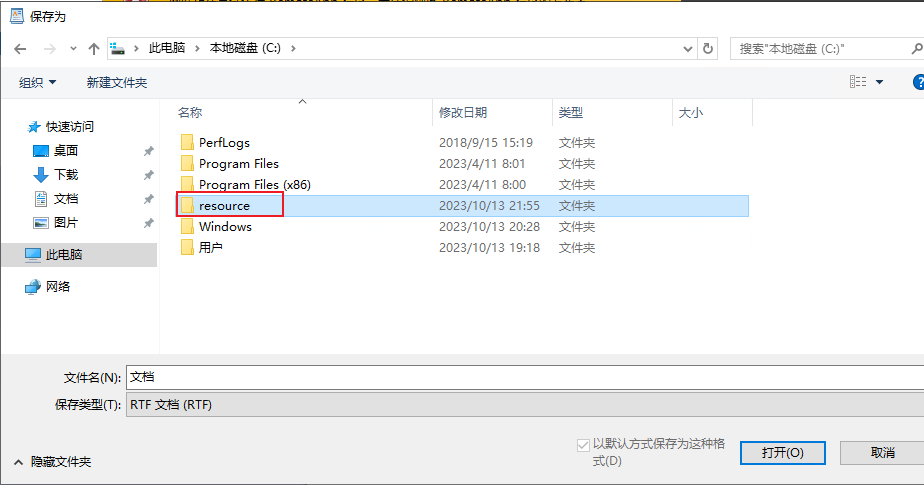

· 在客户端上 再次点击保存，查看保存路径
能够看到 刚刚创建的 resource 文件夹
证明 是保存在 远程服务器上的。


（6）、优化 Remoteapp

1、创建证书【需要 能够导出私钥】

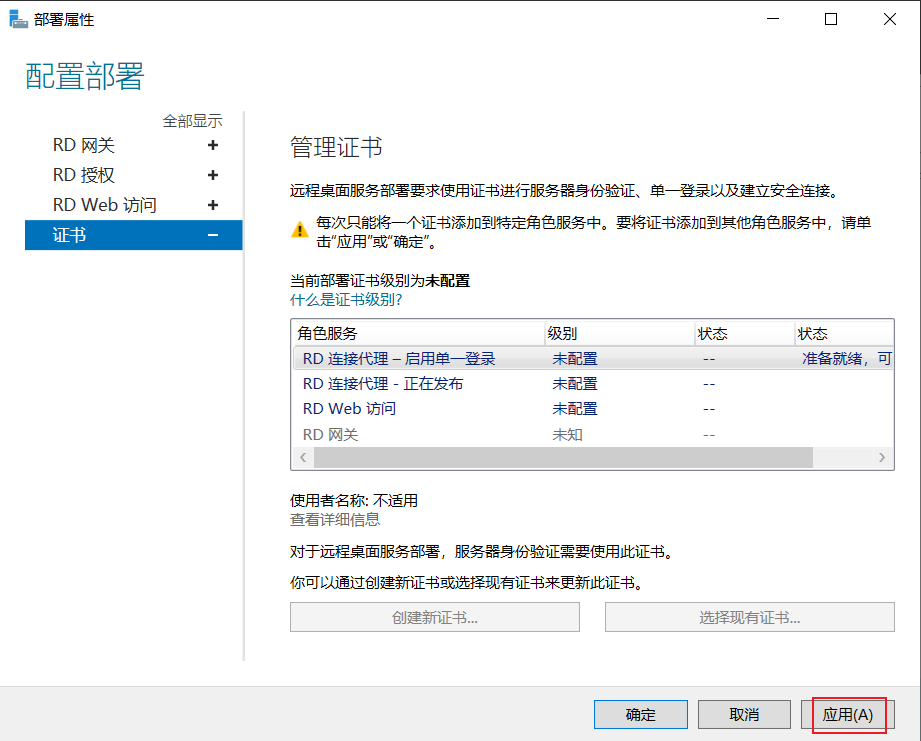

1、查看需要证书的服务器

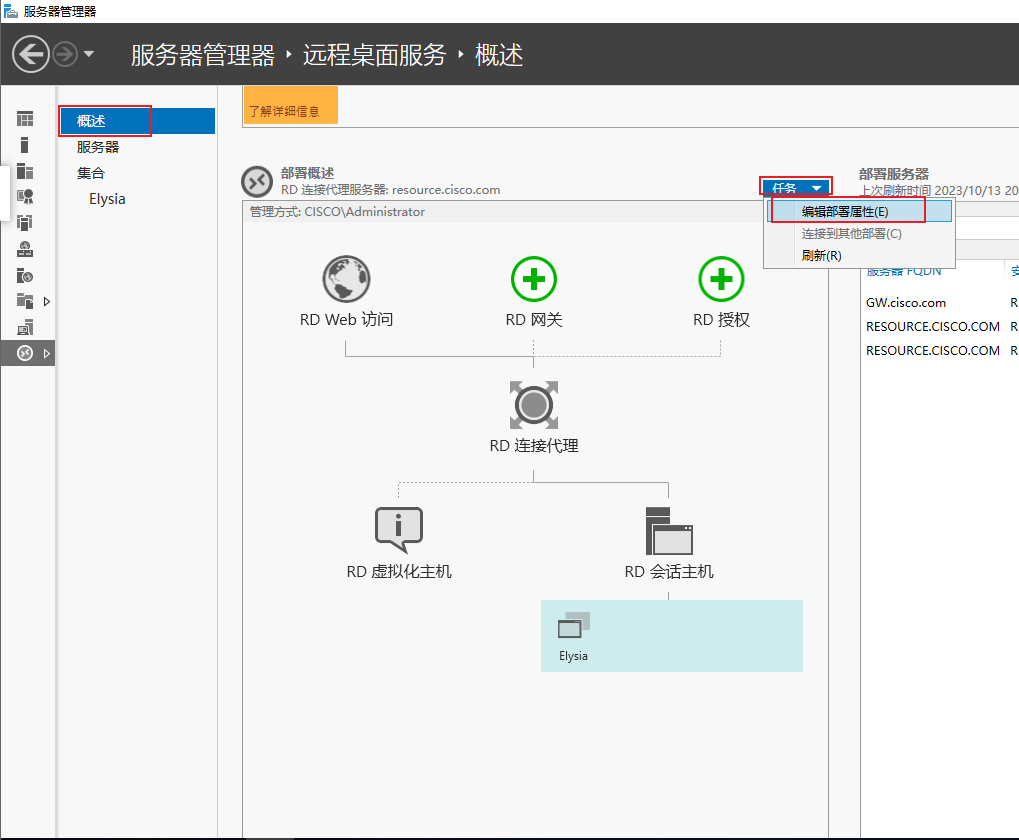

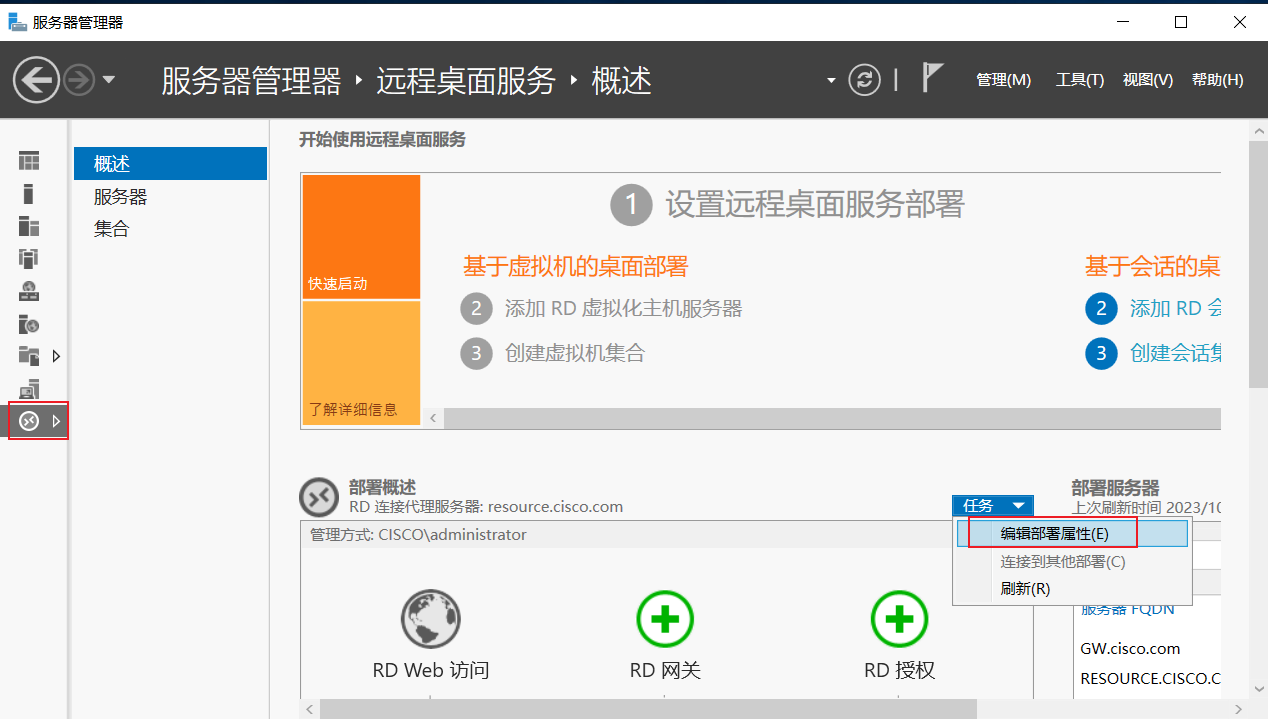

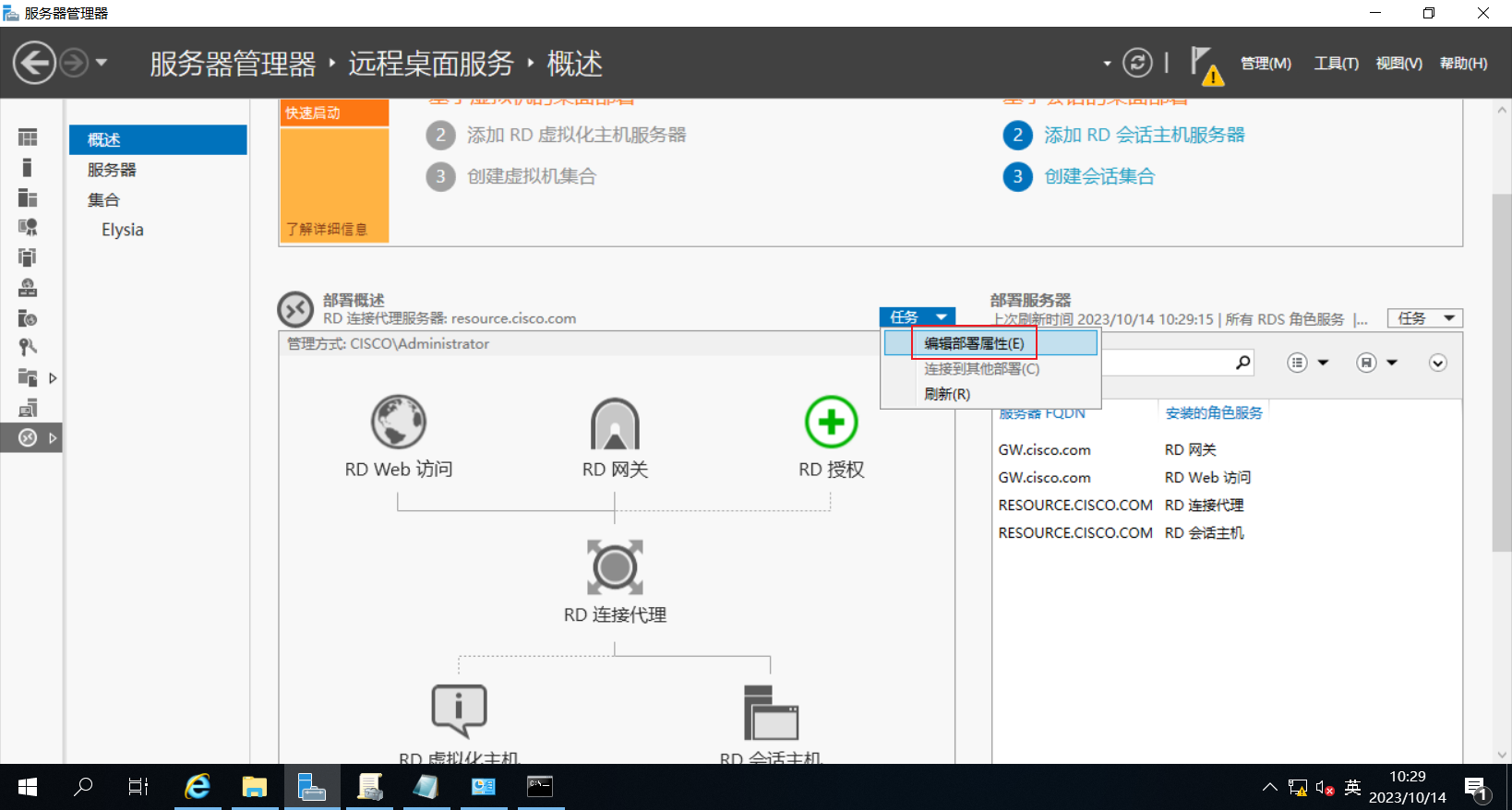

· 点击 ‘编辑部署属性’

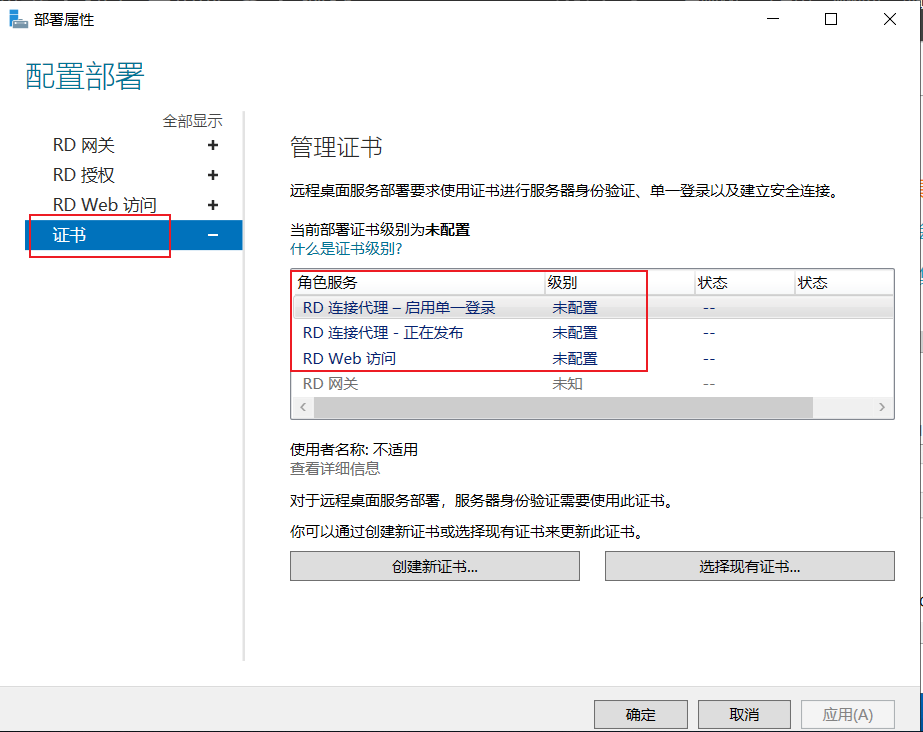

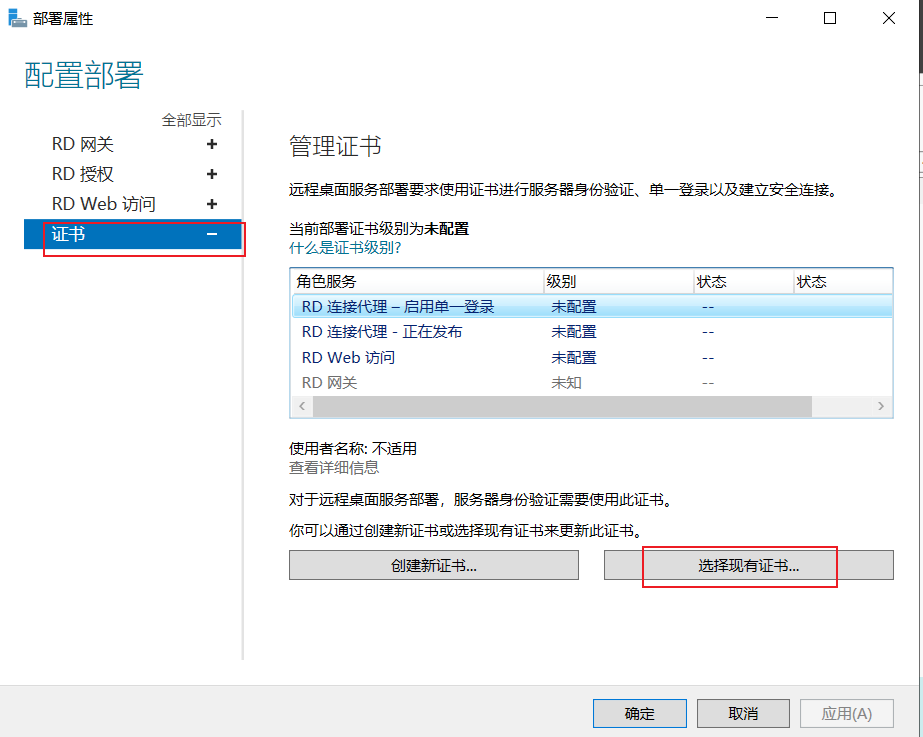

· 需要证书的服务器：
RD 网关是未知的是因为目前还没有安装网关



2、创建 证书模板：

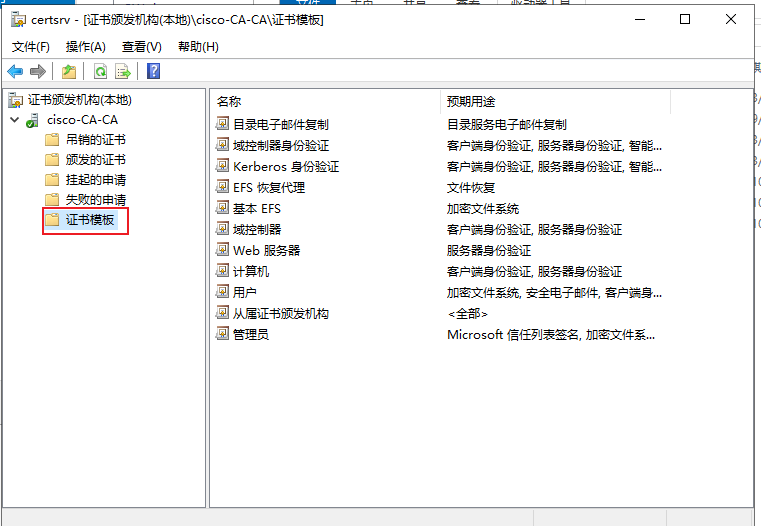

1、右键证书选择 管理

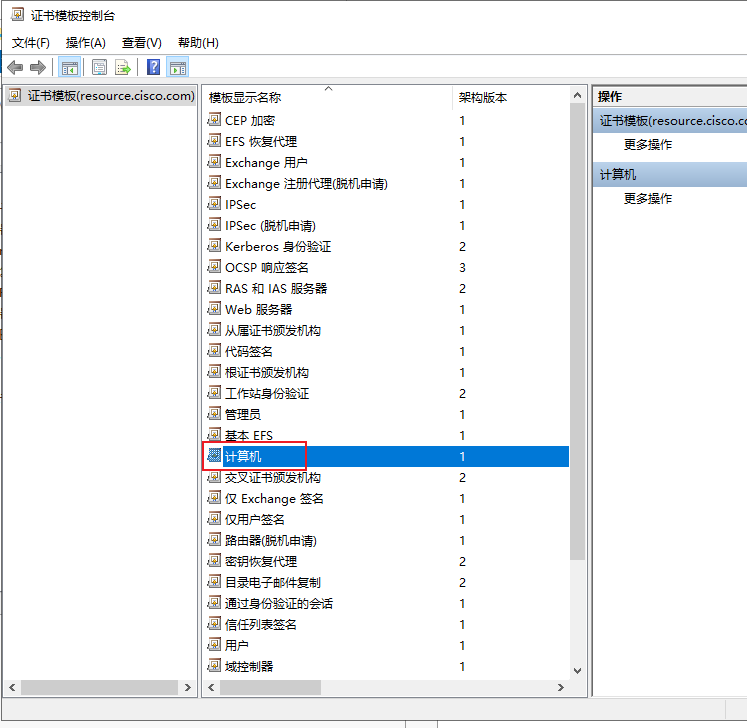

2、复制 计算机证书模板

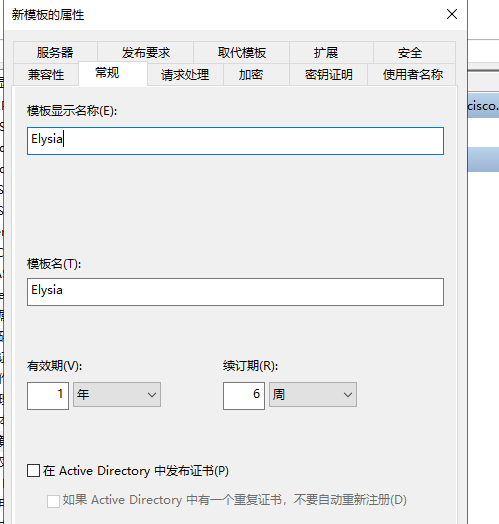

· 自定义名称：

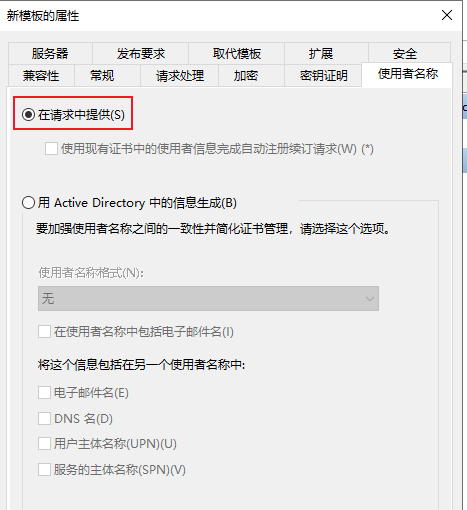

· 使用者名称选择 在请求中提供

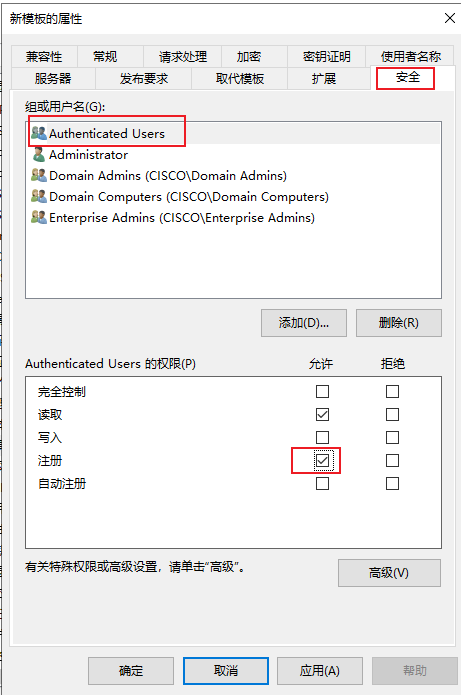

· 设置为 所有域用户都能够注册该证书：
点击确定

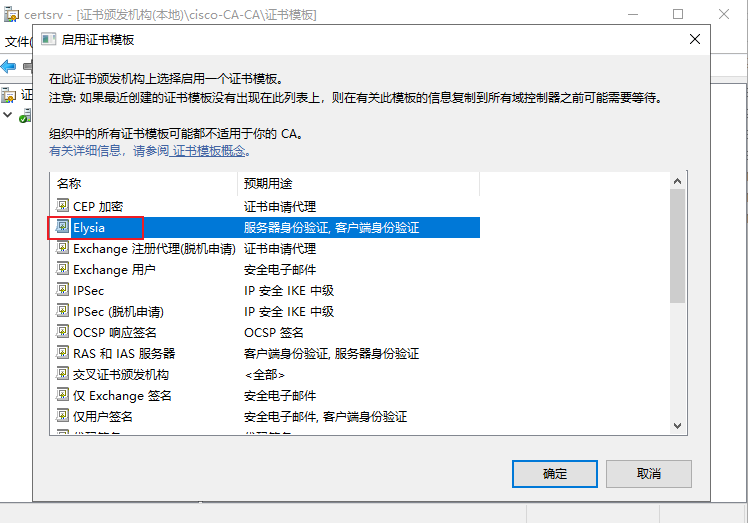

3、新建 刚刚复制的模板


4、在 resource 上 申请该证书

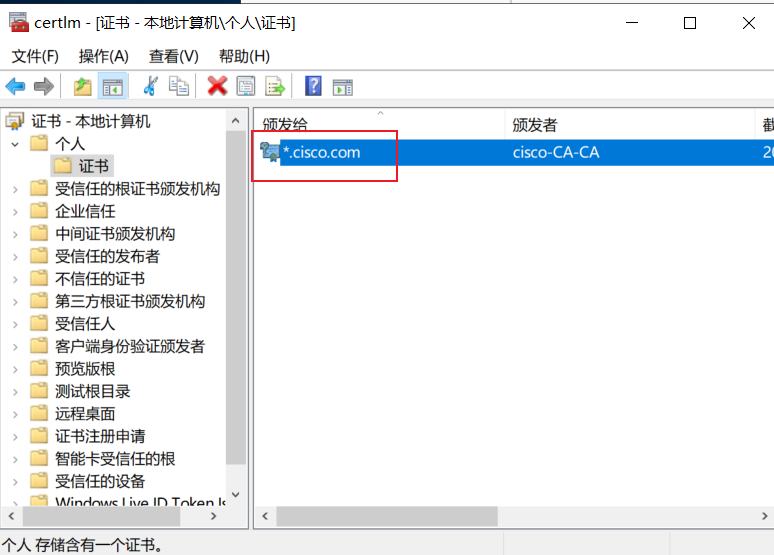

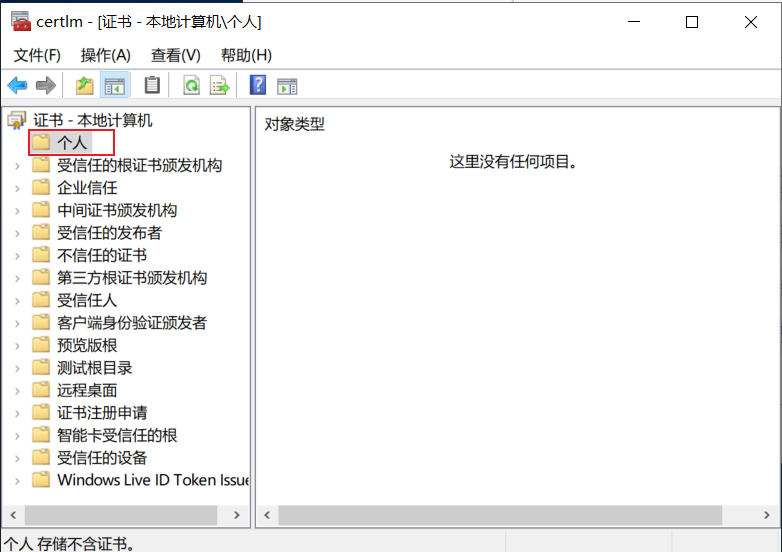

1、Win + R 打开 certlm.msc
· 右键 个人，选择所有任务，点击 申请新证书：

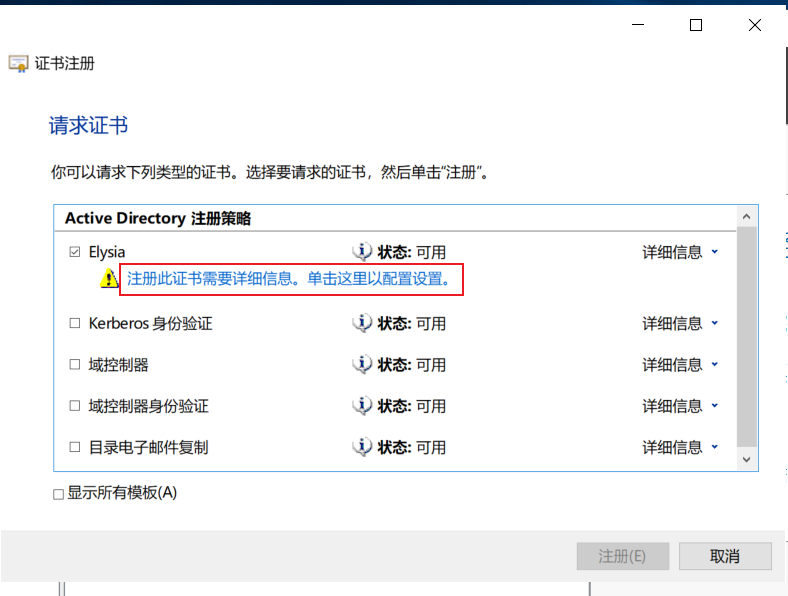

2、点击 注册证书详细信息

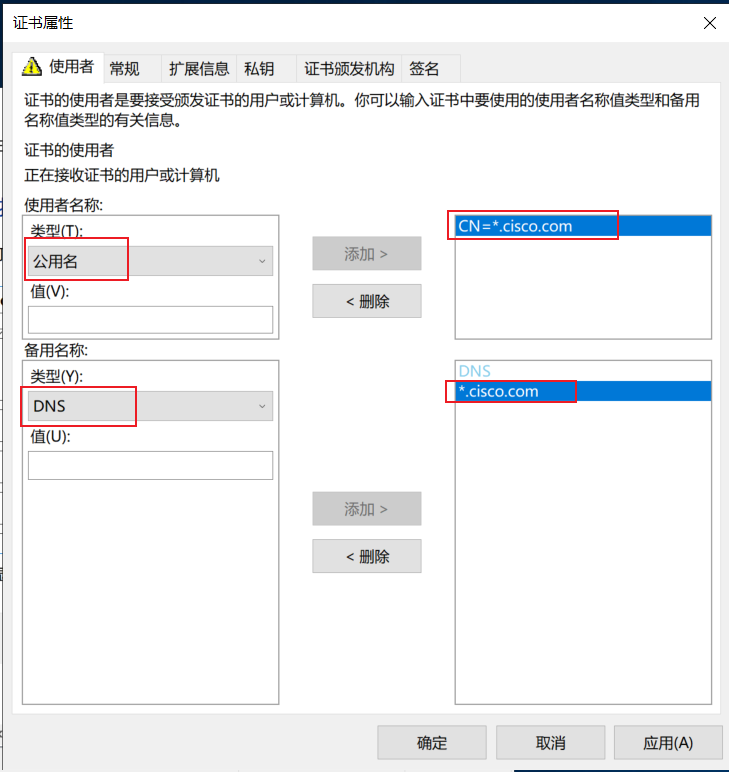

3、使用 通配符 ‘ *.cisco.com ’
点击确定

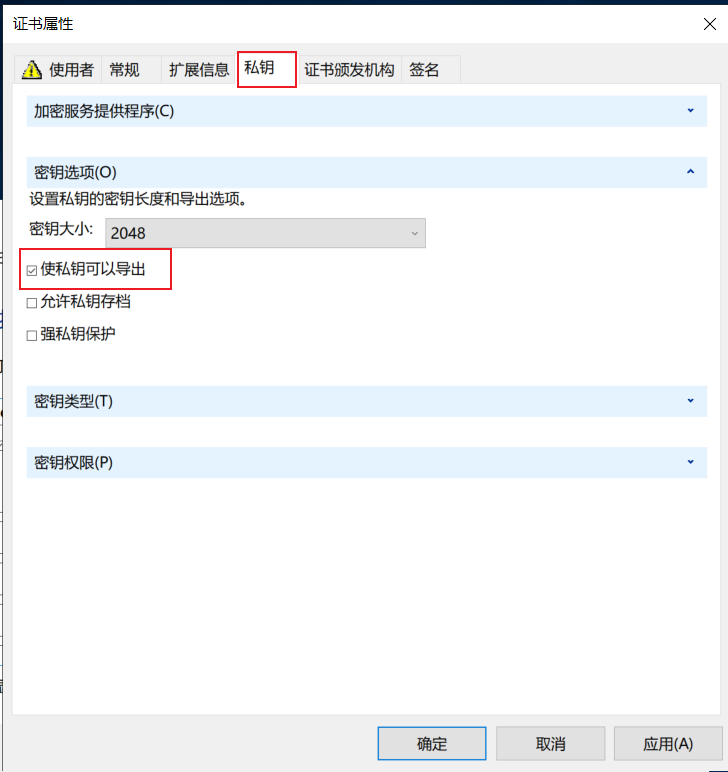

4、勾选 私钥允许导出

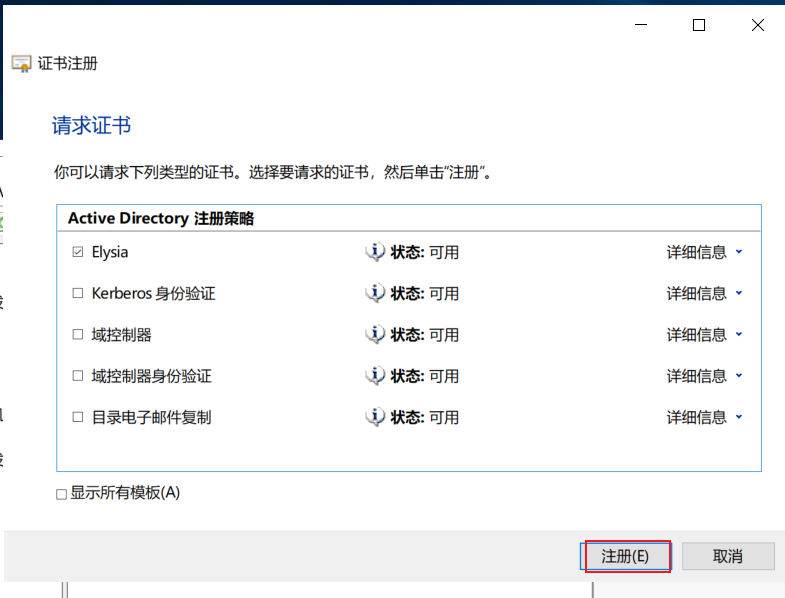

5、点击 注册


5、将 证书导出【一并导出私钥】
右键 选择所有任务，点击导出

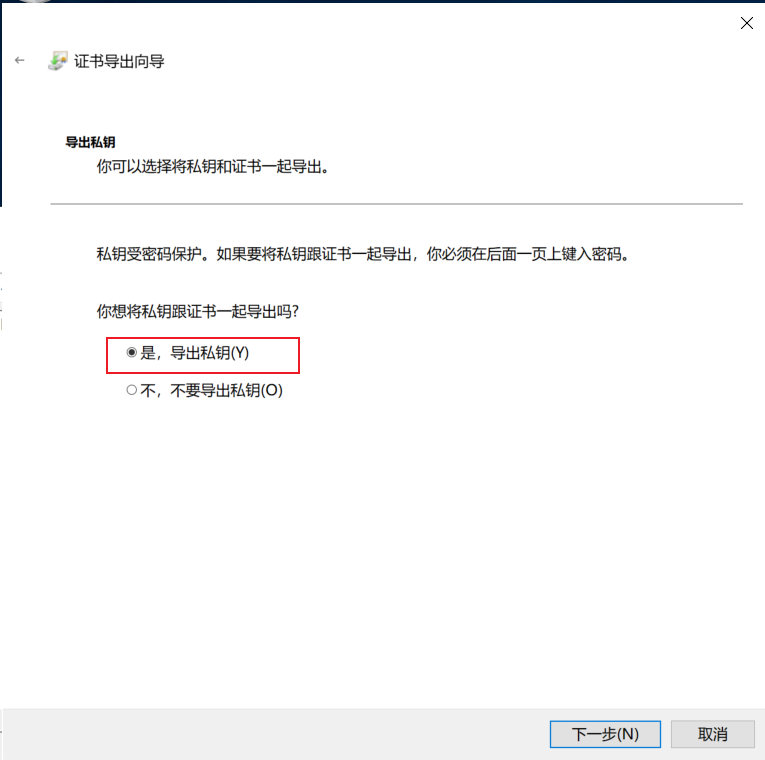

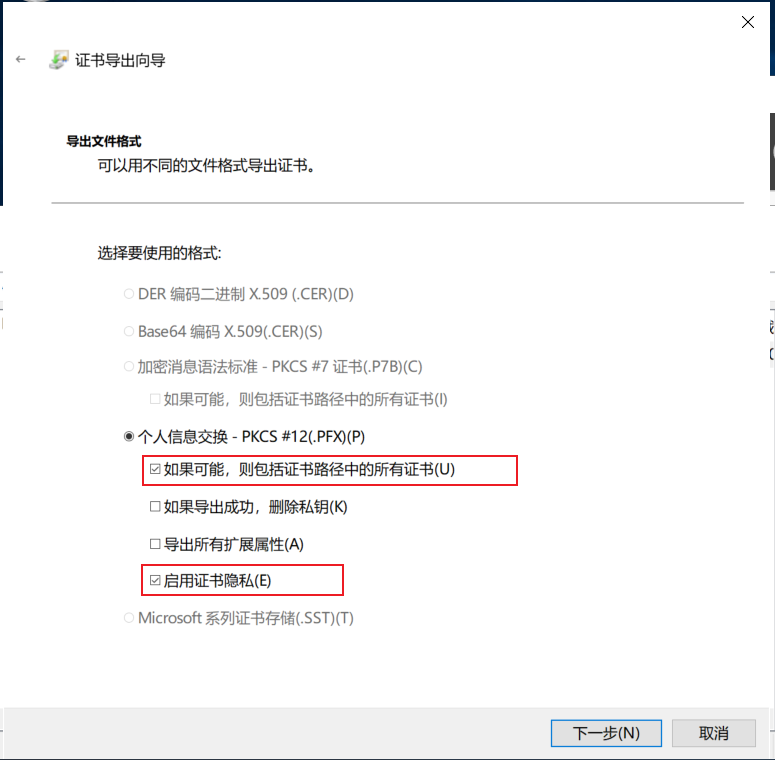

1、勾选 导出私钥

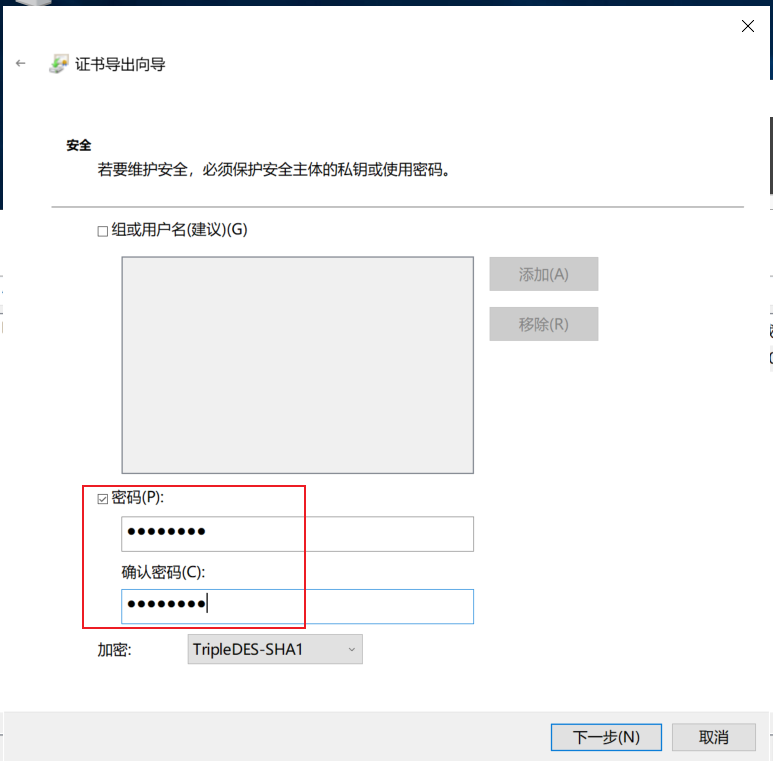

2、输入 用于加密 证书私钥的密码

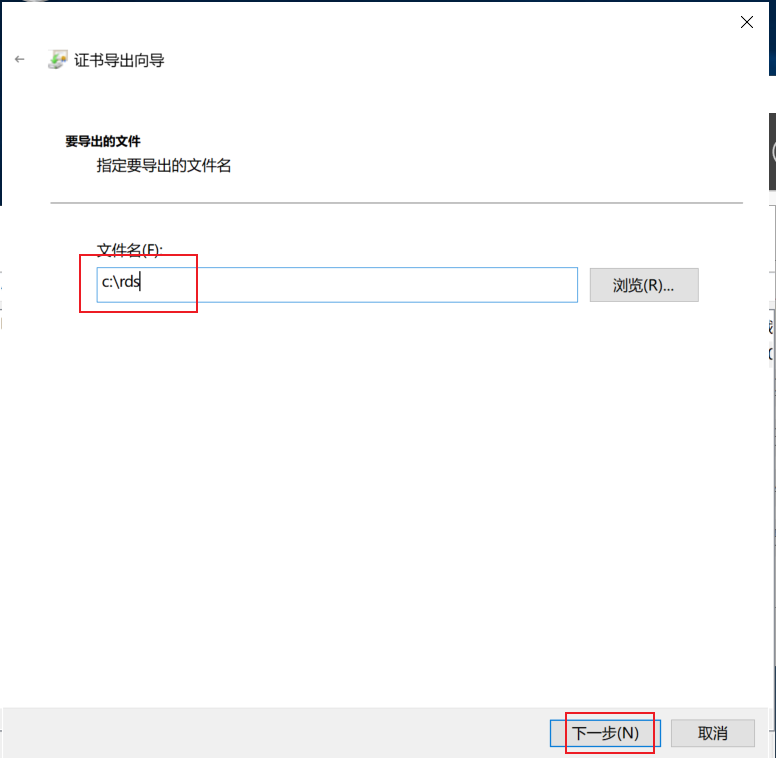

3、输入 存放路径

· 点击确定



2、将证书 添加进 对应的服务器


1、将证书 添加进 RD连接代理 - 启用单一登陆

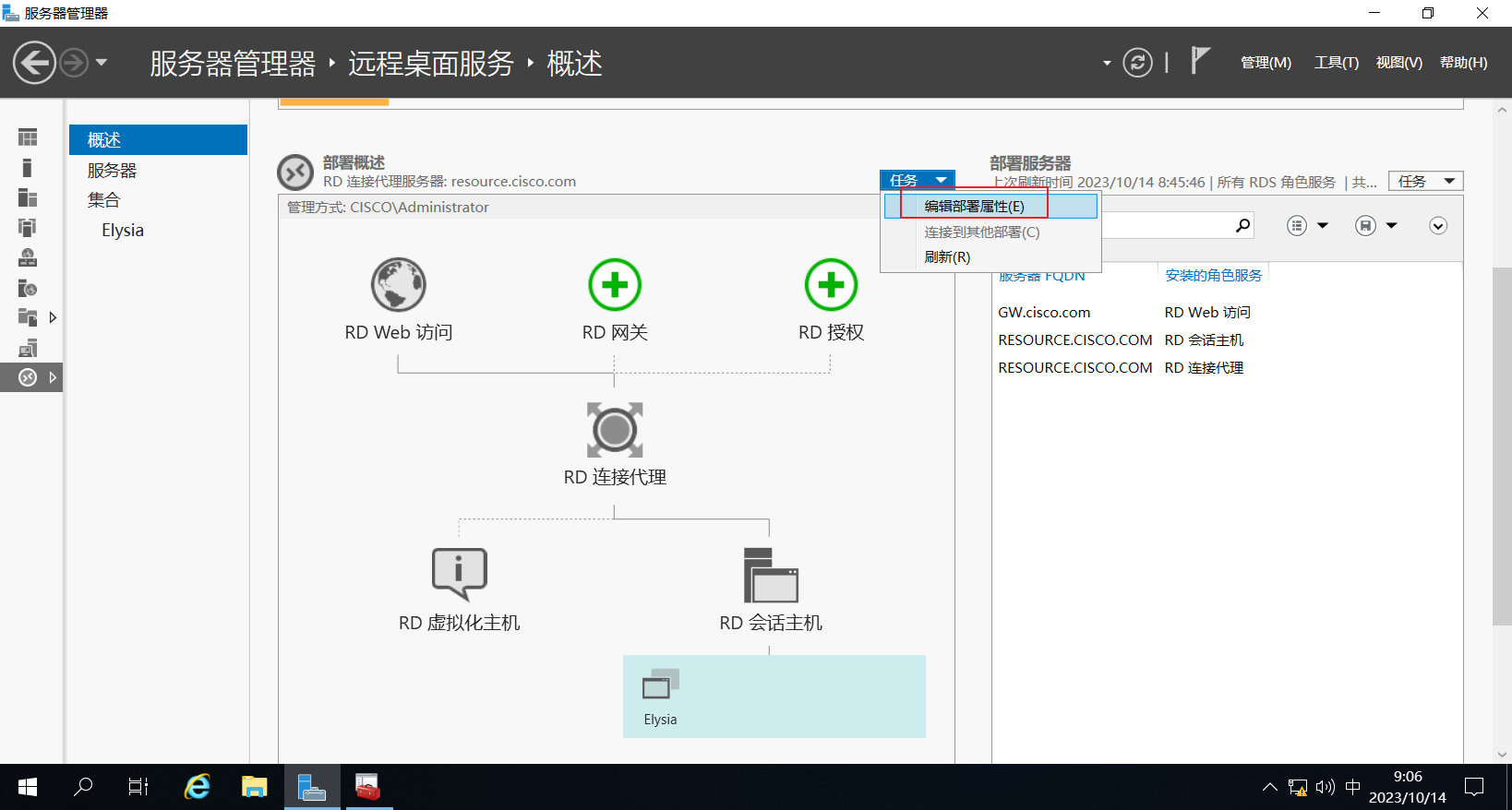

1、打开 编辑部署属性

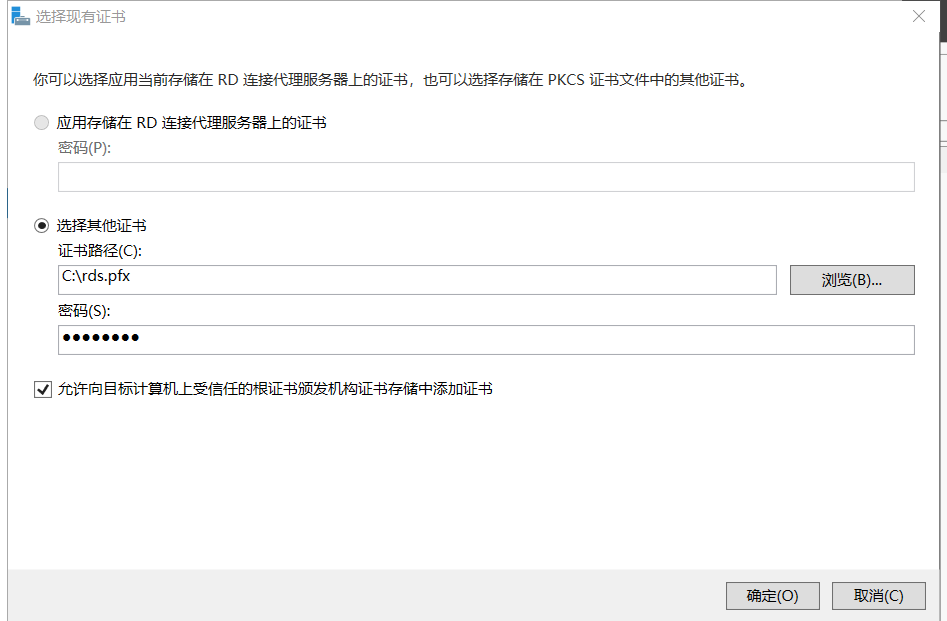

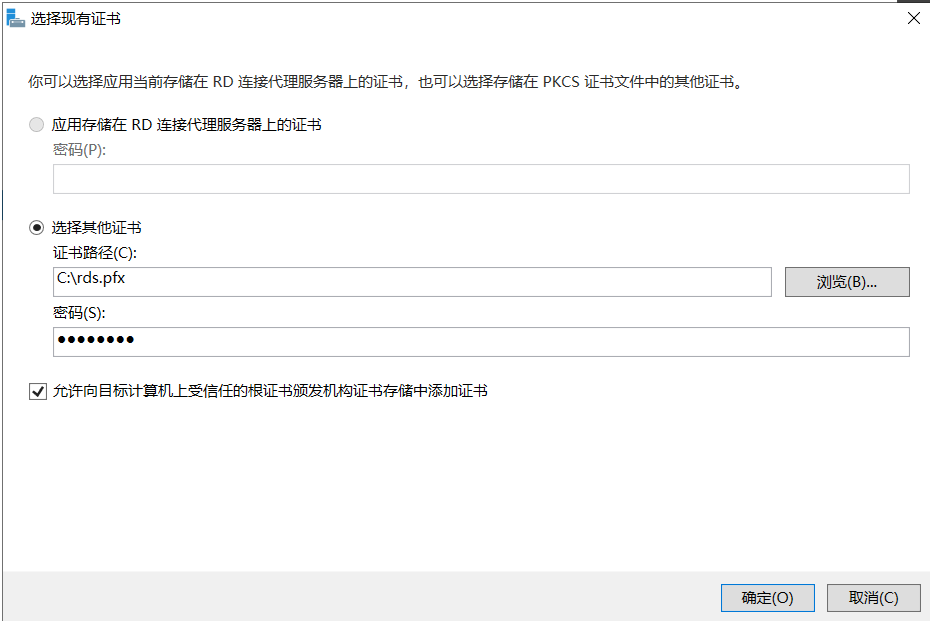

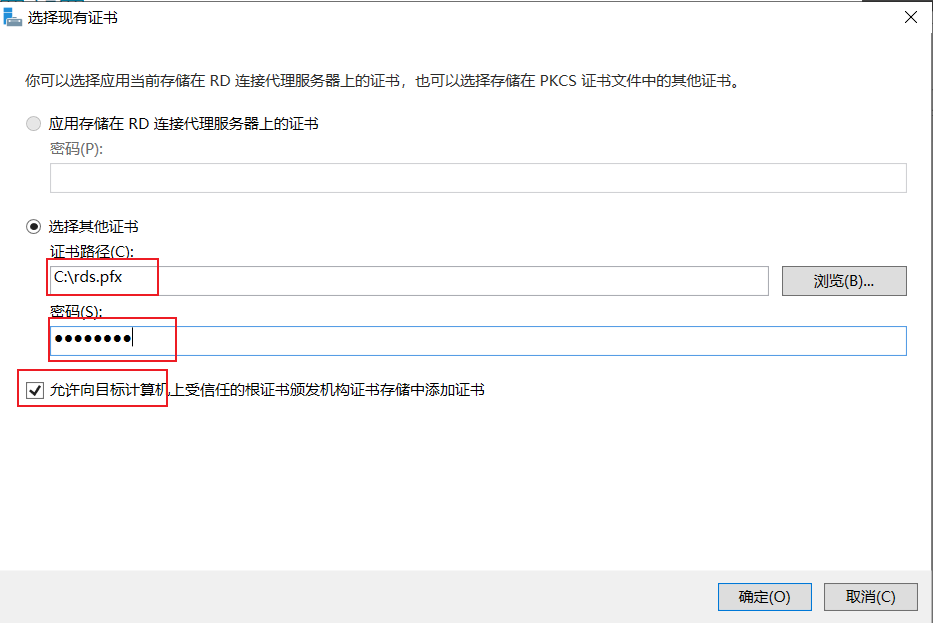

2、选择 证书，输入密码

3、点击 应用

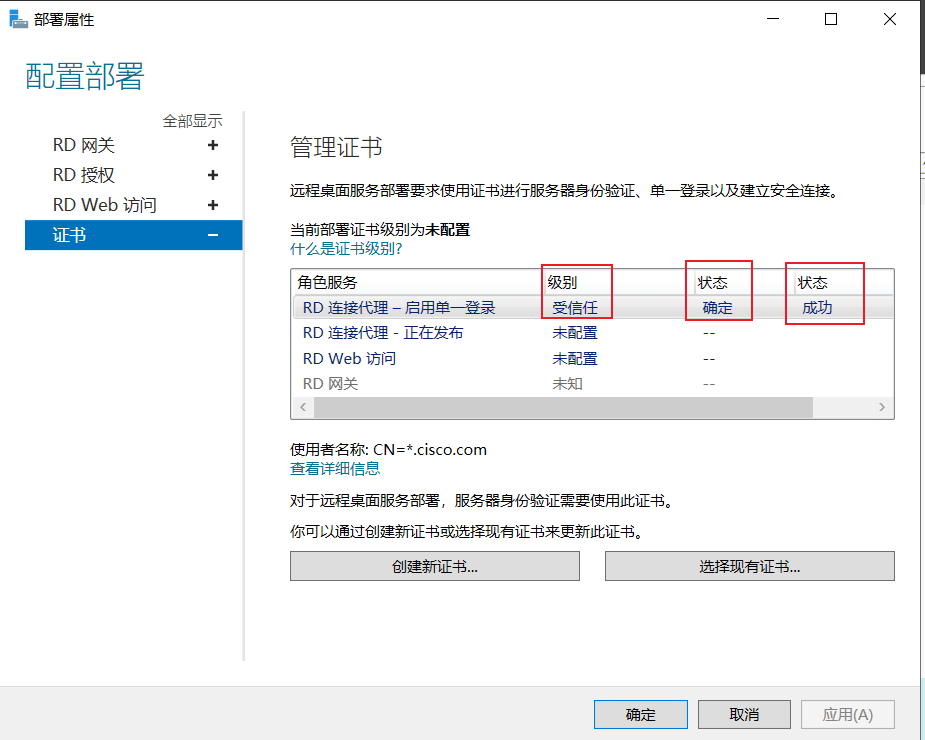

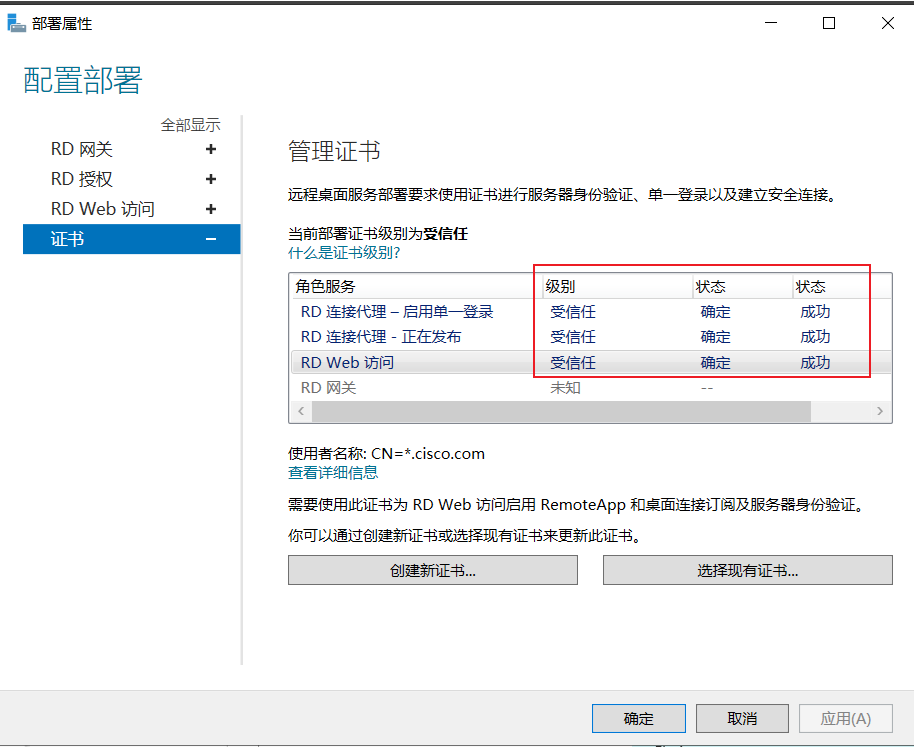

4、查看 是否添加成功
当 级别为 受信任； 状态为 确定； 状态为 成功时，三者都是这样时，则是成功



2、将证书 添加进 RD连接代理 - 正在发布

1、选择 证书

点击 应用


3、将证书 添加进 RD Web访问 中

1、选择证书

点击应用

4、查看 是否成功
部署成功

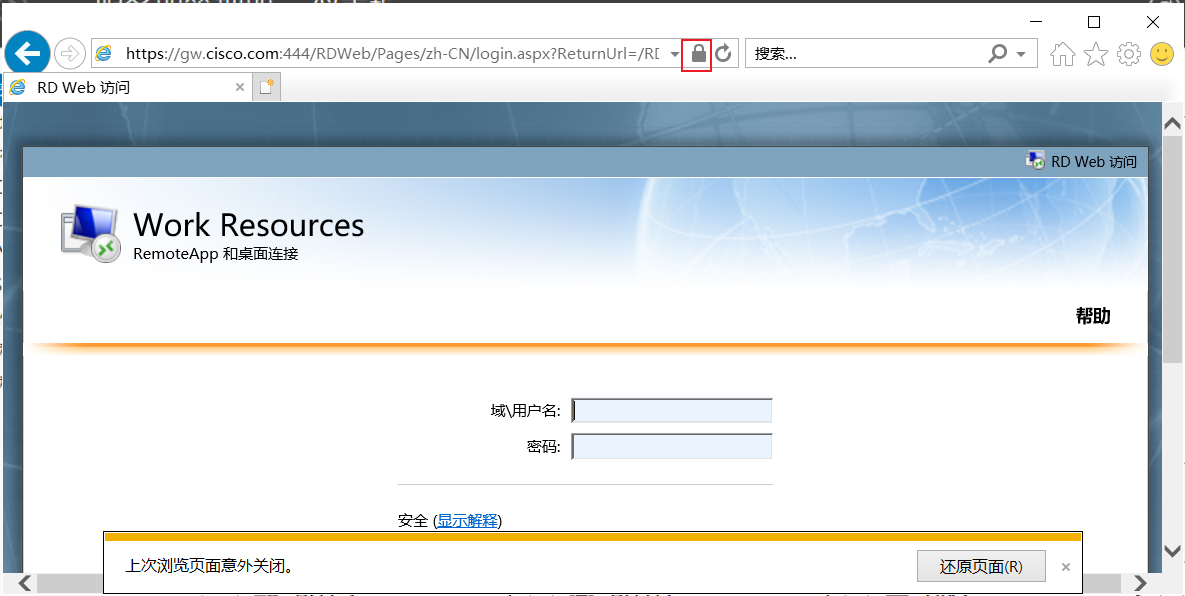

5、再次访问网站 查看变化：
https://gw.cisco.com/rdweb

· 访问网站没有报错 ‘连接不安全’

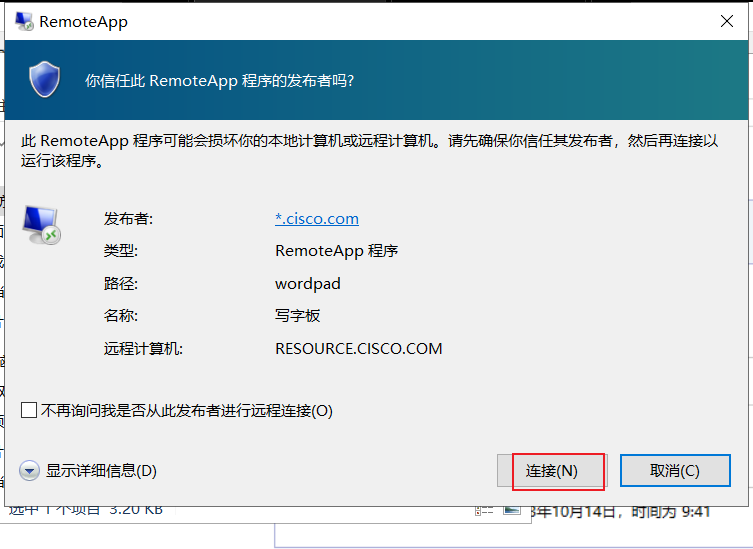

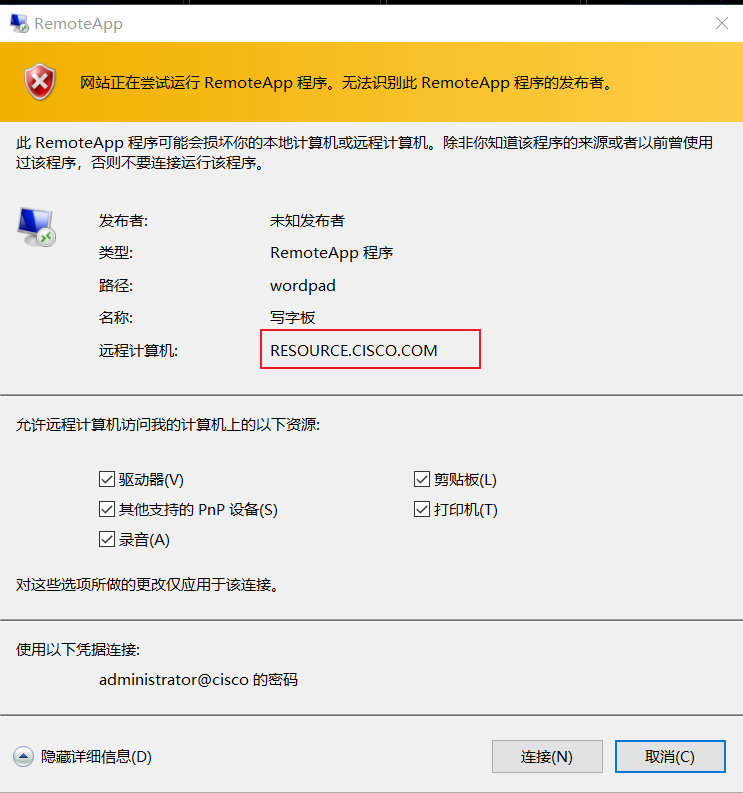

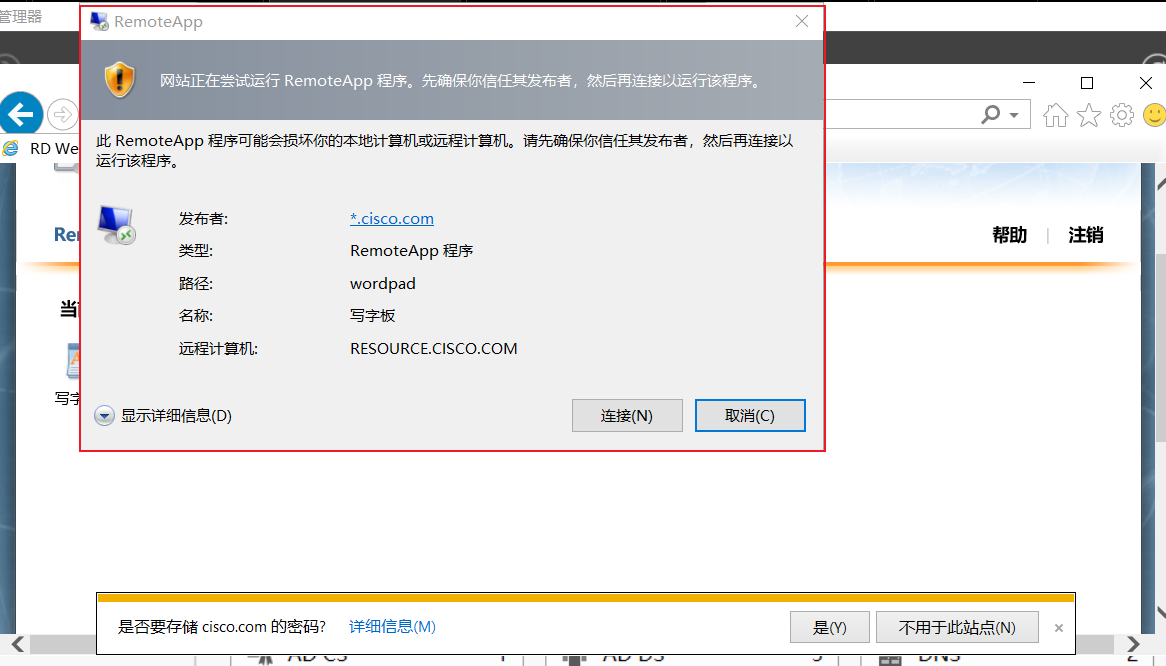

1、这时会弹出提示【提示将要连接的目标】
需要在 组策略中关闭，一般不需要关闭
点击连接


（7）、配置 Remoteapp for menu

1、配置 组策略
1、Win + R 打开 gpmc.msc

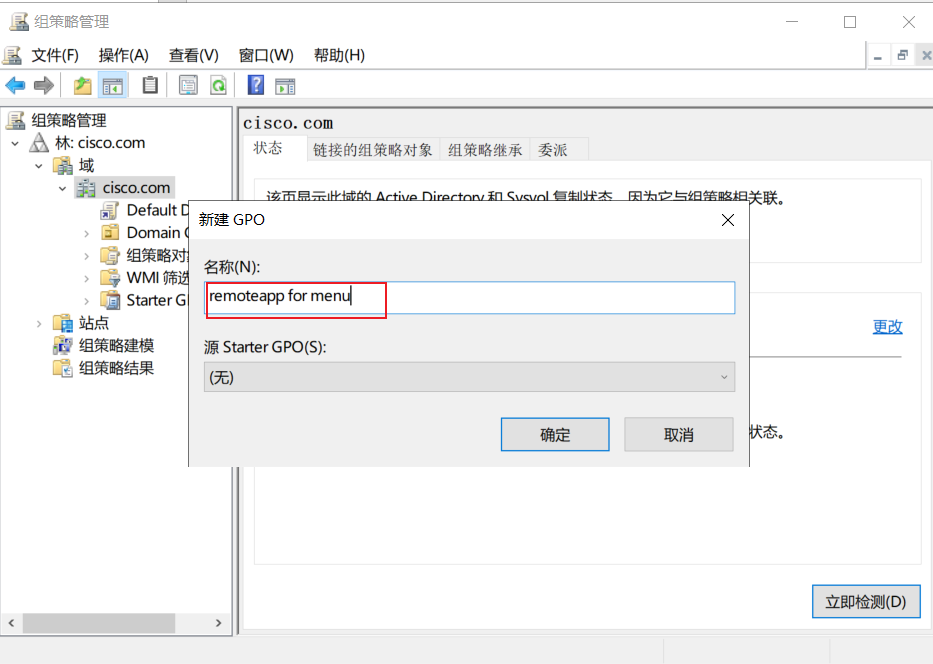

2、在域上 新建 并 链接 一个GPO

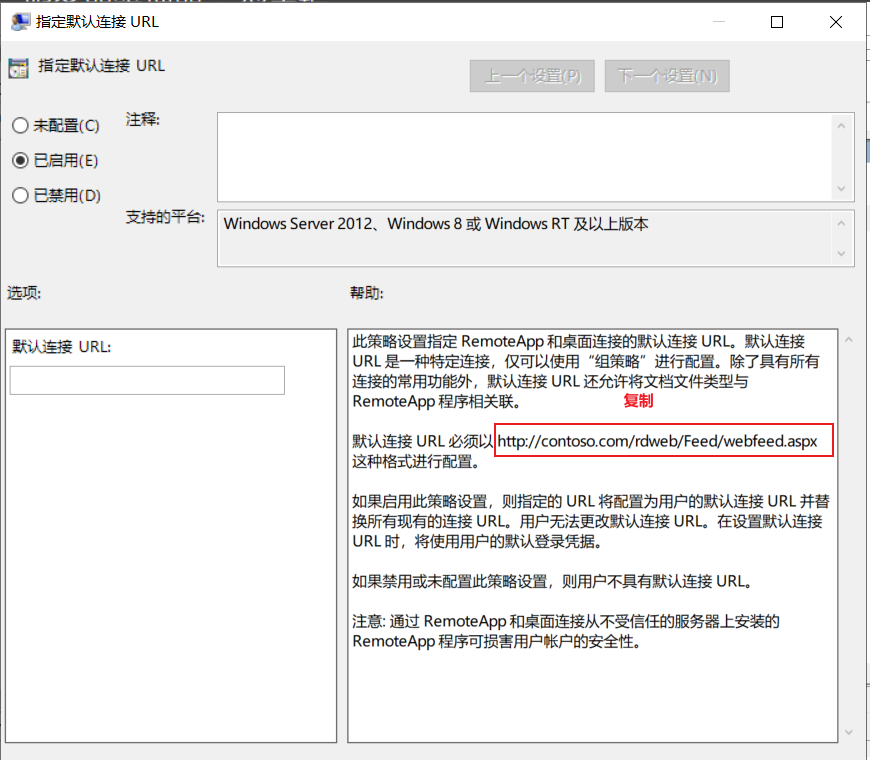

3、指定 默认连接 URL
· 路径

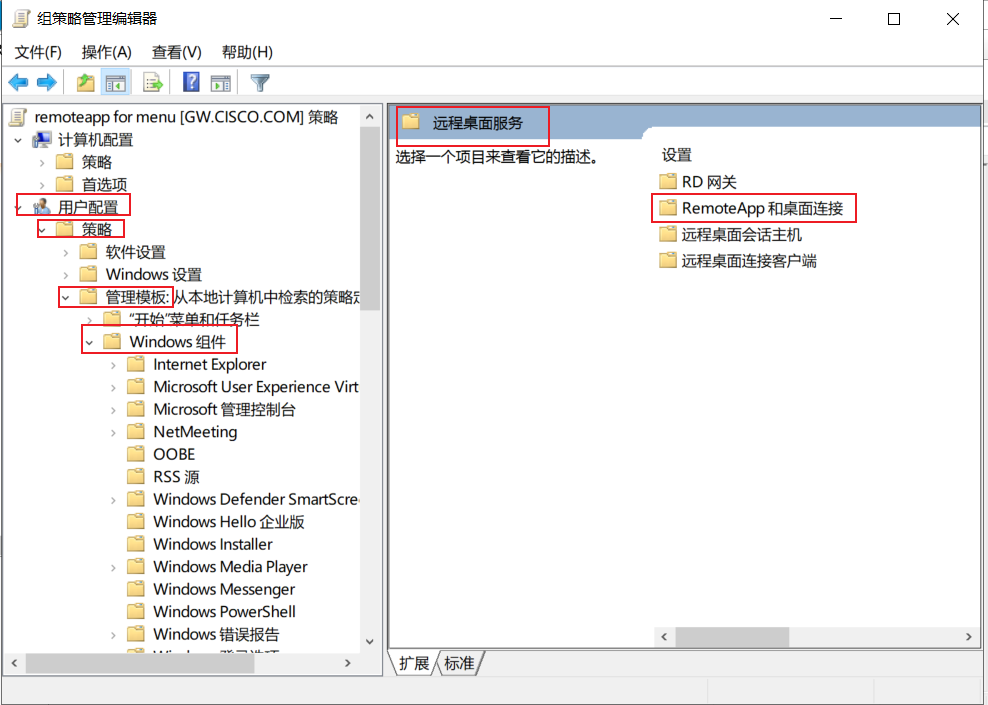

用户配置 > 策略 > 管理模板 > Windows组件 > 远程左面服务 > RemoteApp和桌面连接 > 指定默认连接URL



4、直接复制提示的示例，并改成自己的域名


5、更改为 自己的域名


2、可以 先在客户端上尝试 连接
1、复制 URL

2、打开 控制面板
Win + R 输入 control

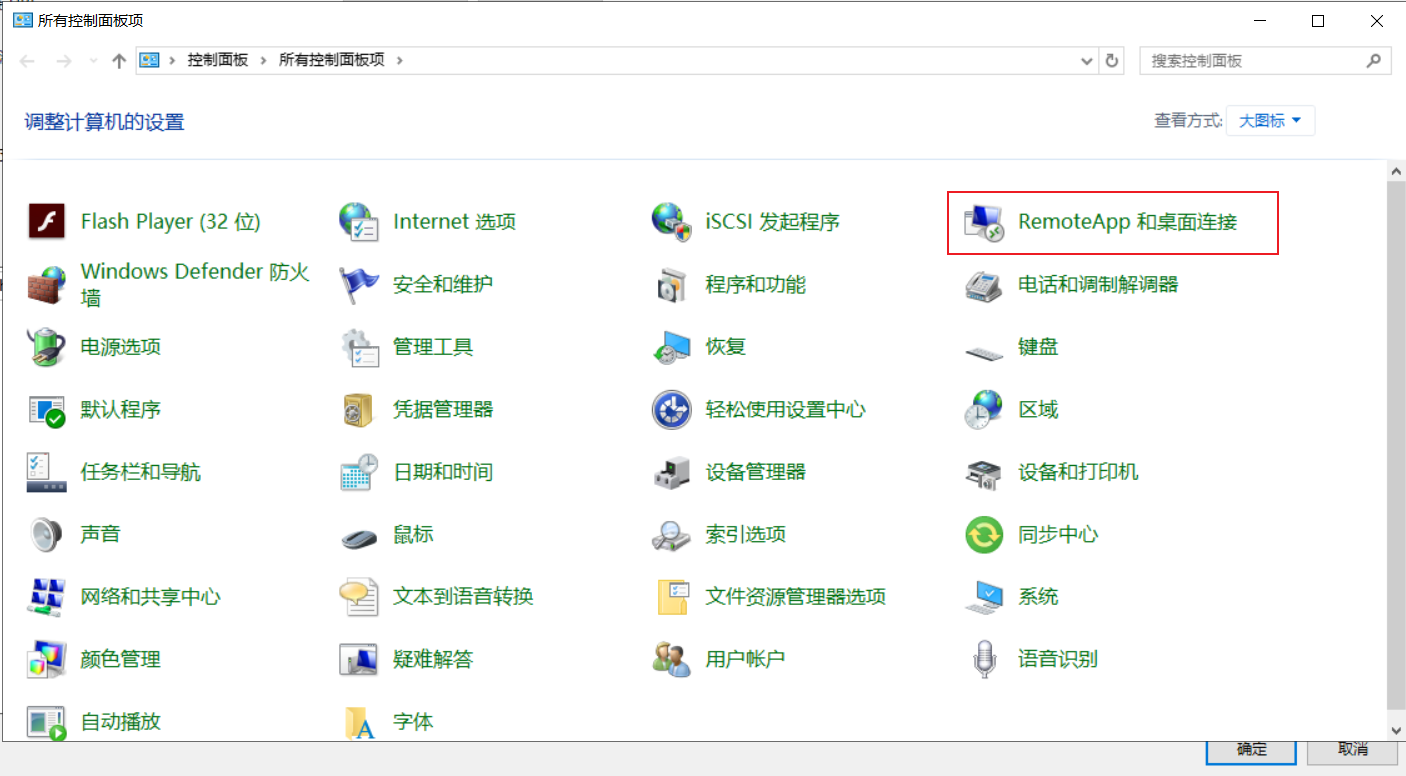

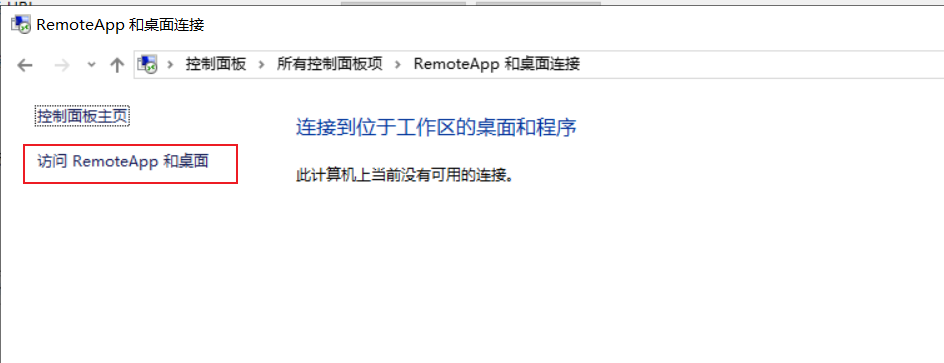

3、点击 RemoteApp 和桌面连接

4、点击 访问 RemoteApp 和 桌面

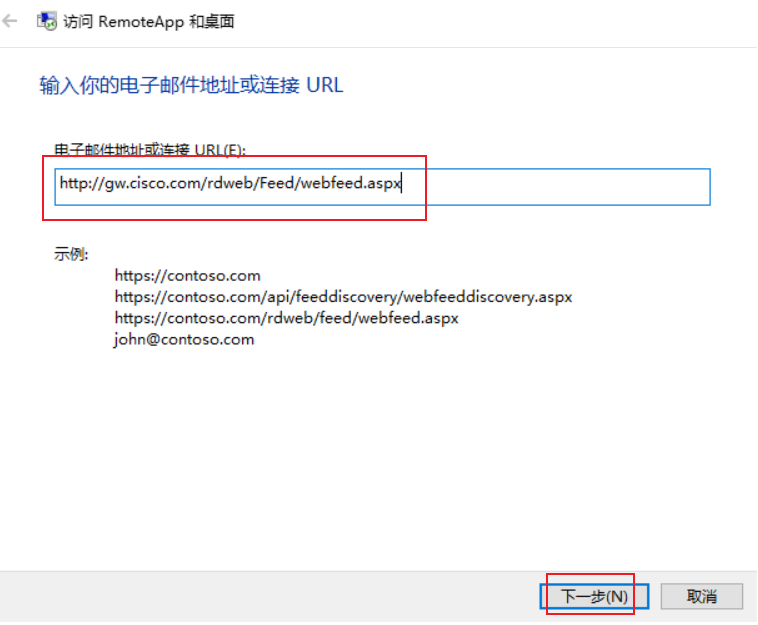

5、粘贴 刚刚复制的 URL

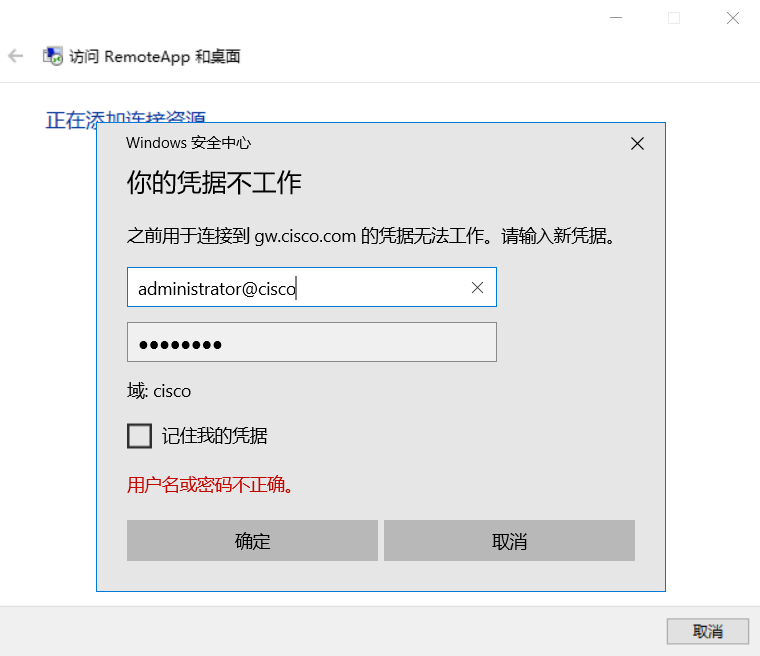

6、输入 凭据

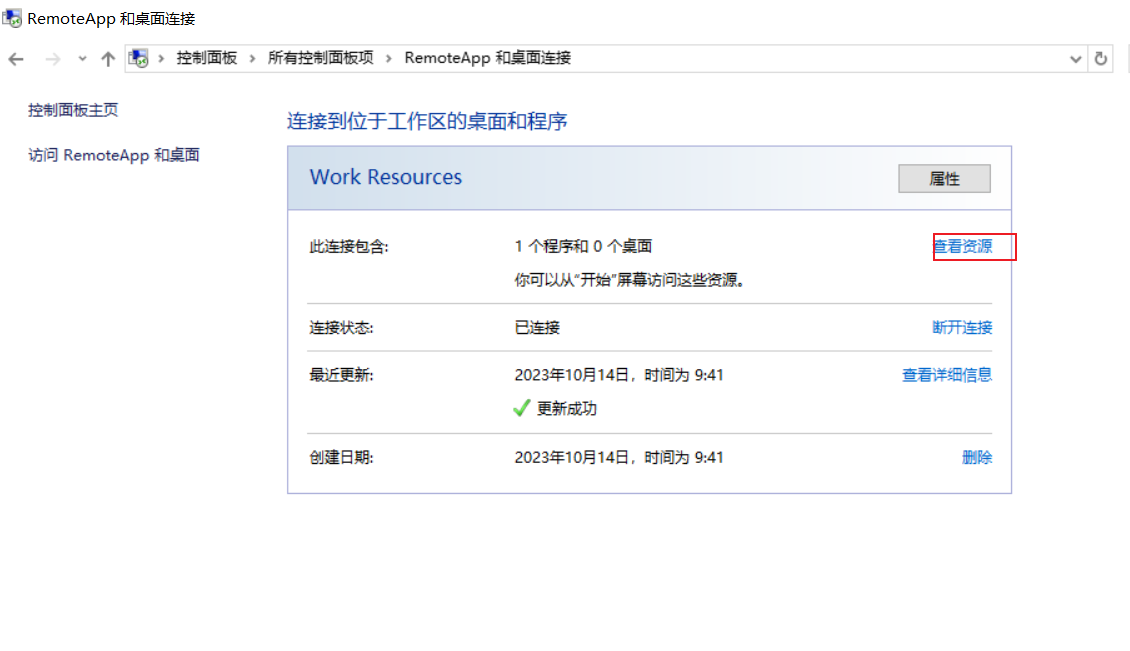

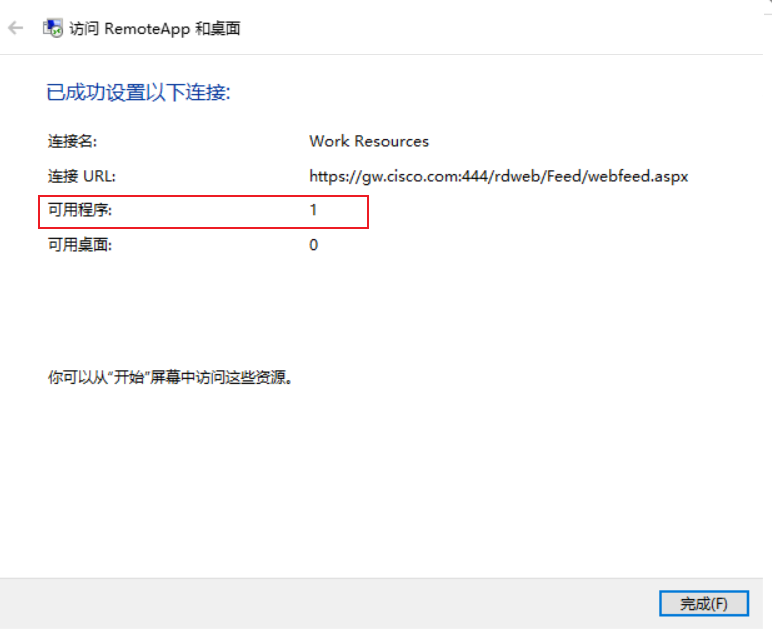

7、连接成功


8、尝试使用 应用程序

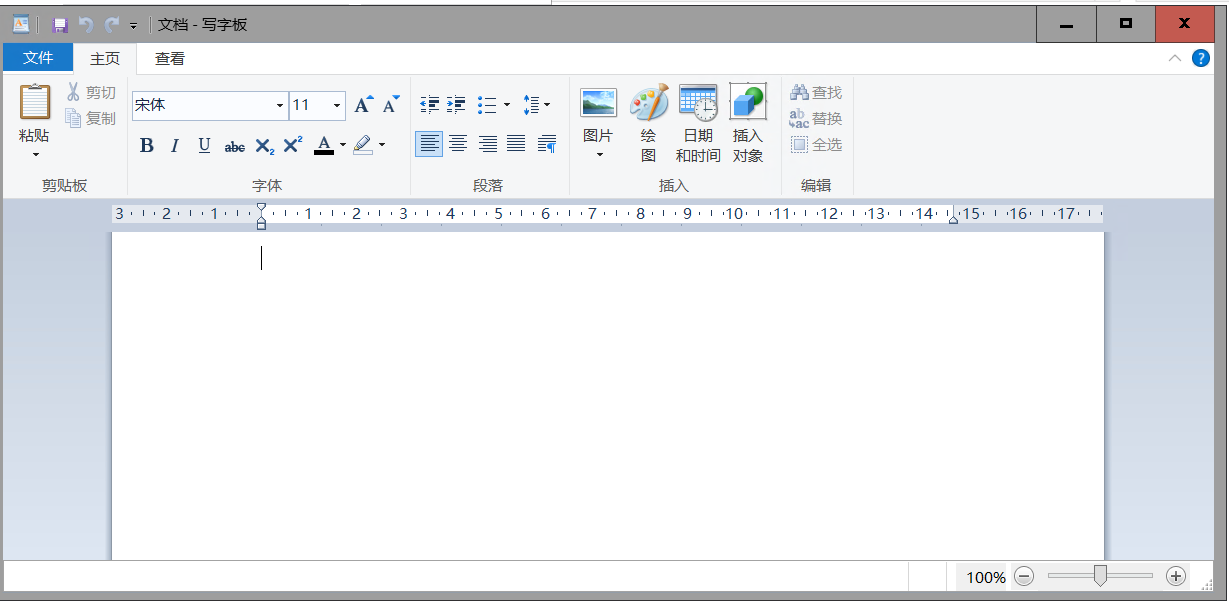

· 使用成功：

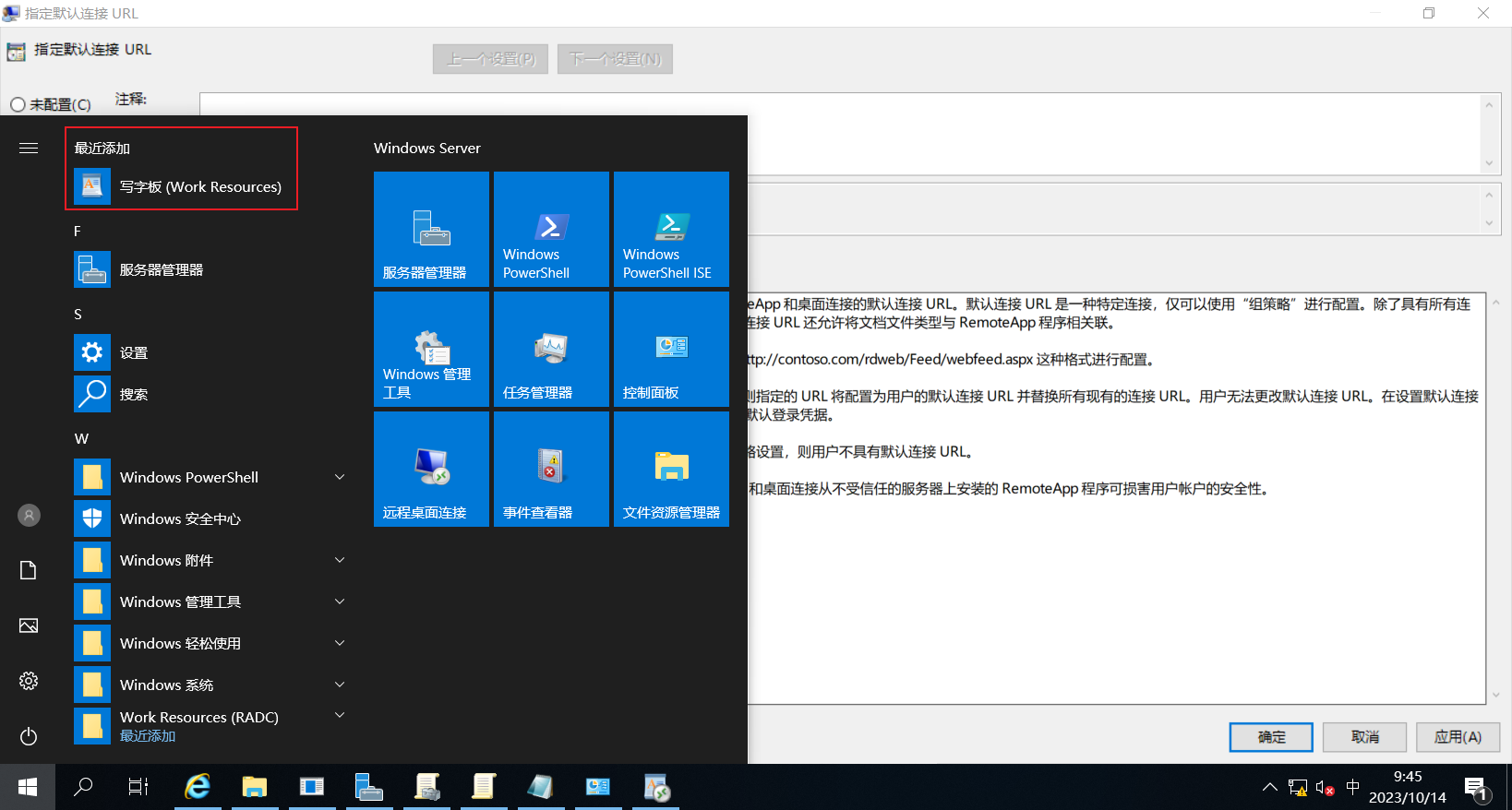

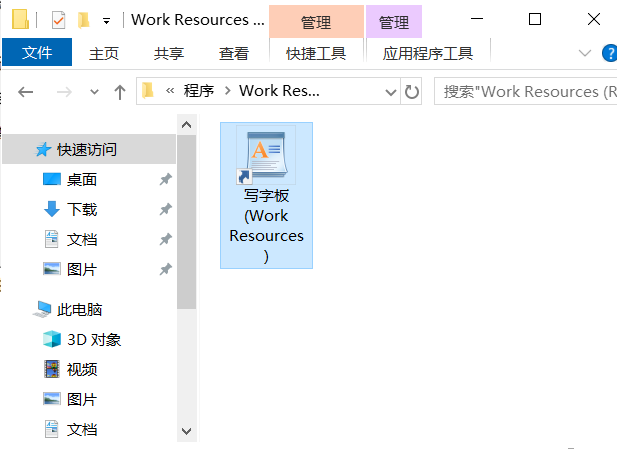

9、快捷使用
直接在 按 Win 键就能够点击使用【在没有断开连接的前提下】

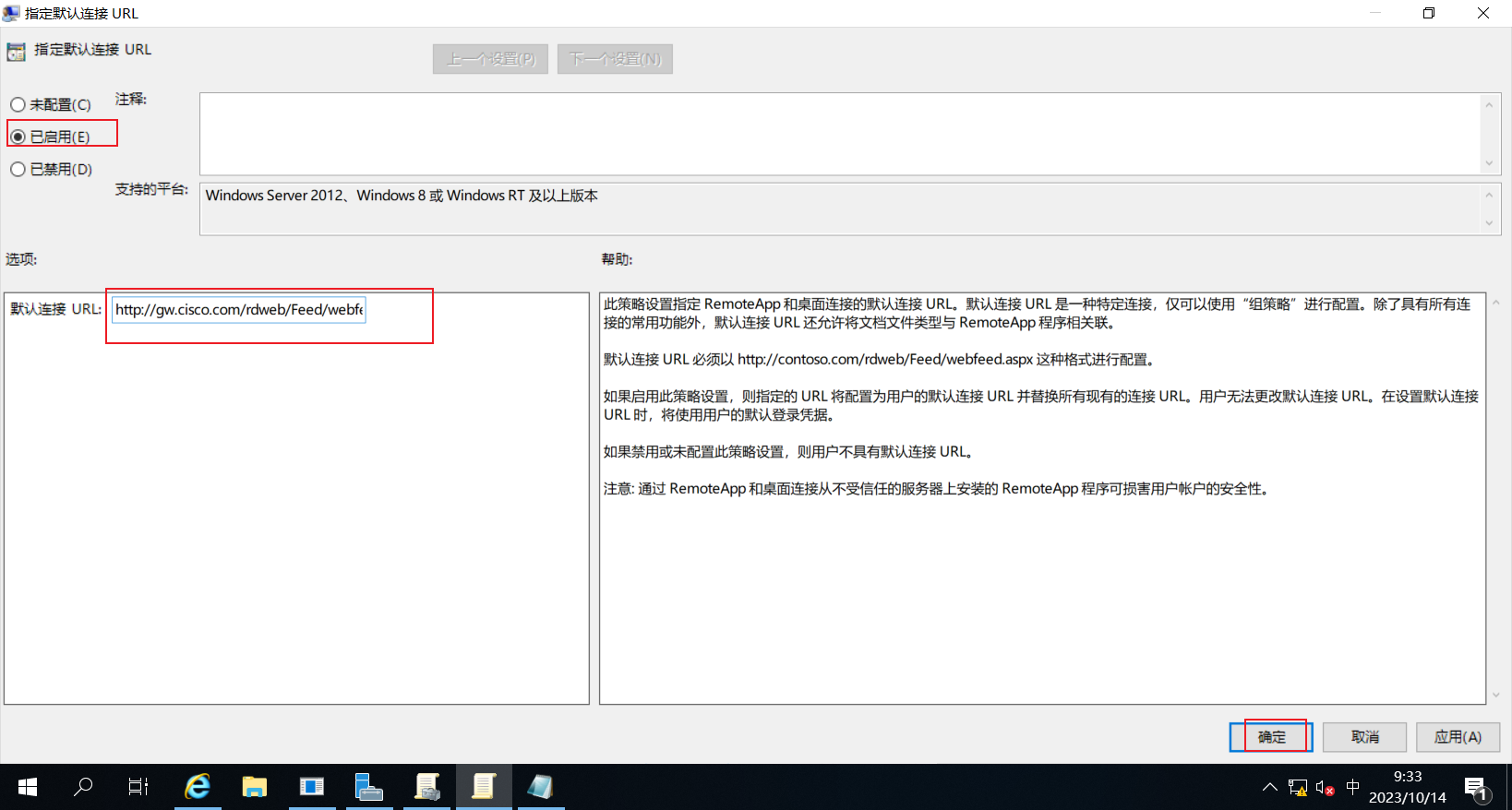

7、将 域名复制进 组策略中
点击确定

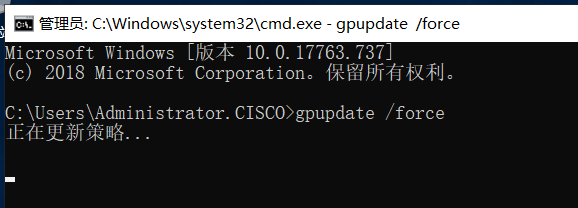

· 更新 组策略
gpupdate /force

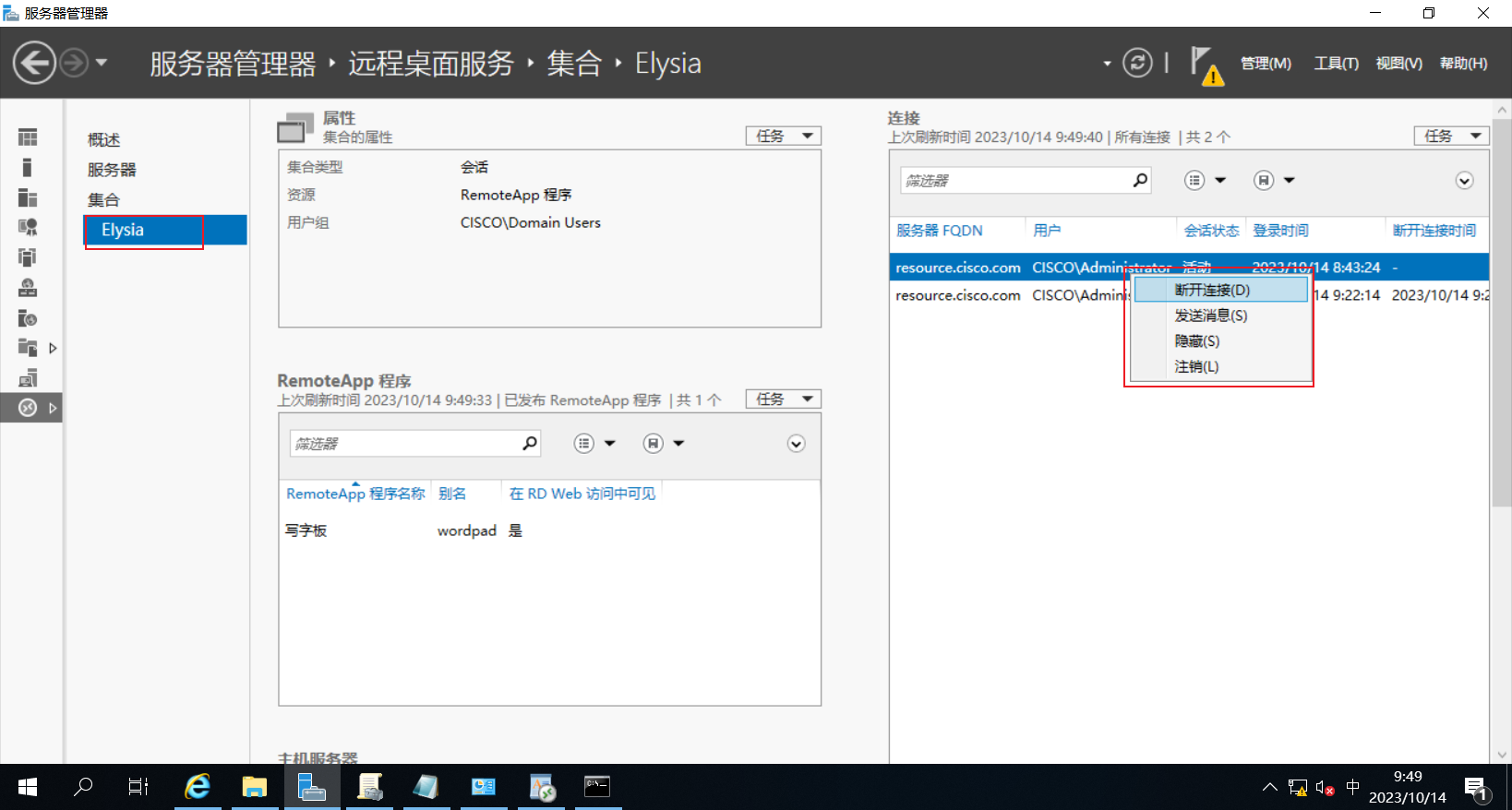

3、在 服务器上 管理 会话连接
可以 进行 发送消息、断开其连接等操作...
点击 注销、断开连接 后，客户端再次连接会丢失会话状态


（8）、配置 RD网关（GW）
应用于 外网客户端访问内网服务器的场景，内网客户因为是同一个域，因此能够直接访问，外网没有内网服务器的路由，因此需要 RD网关 为其转发数据。

1、模拟 外网环境
设备：ISP（双网卡）、Client

1、在 ISP 上 为 内网域名创建对应的 DNS解析：（指向 GW 外部接口地址）

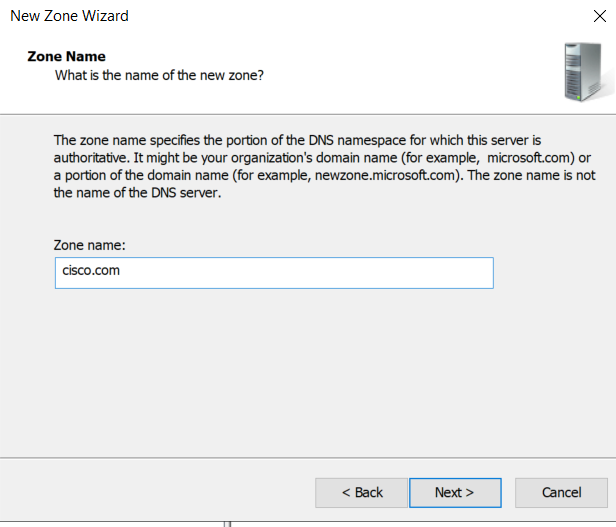

1、新建 主区域：

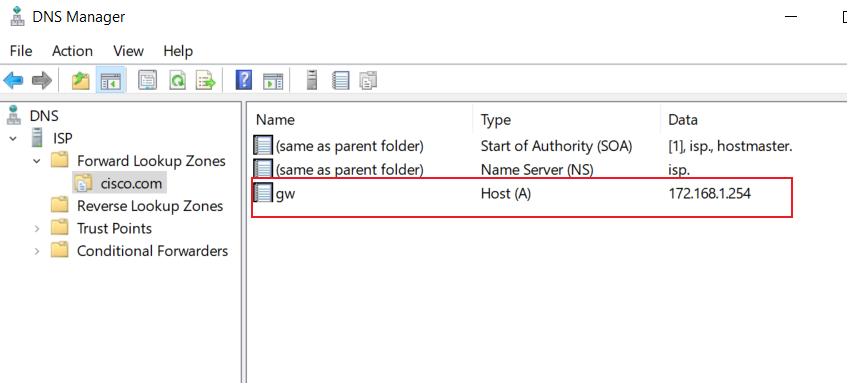

2、添加一条 主机 A 记录：

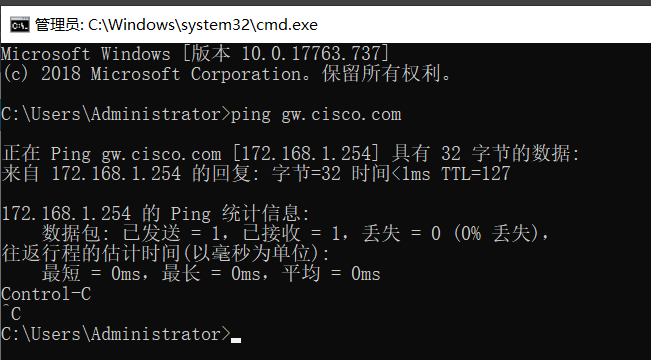

3、在 客户端上尝试访问：

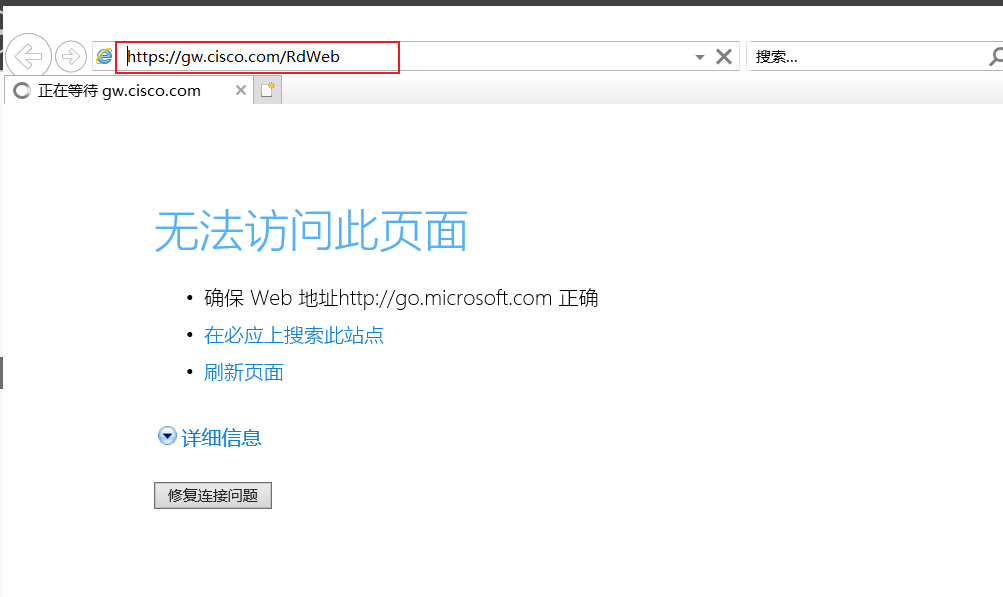

2、这时 外网客户端能够访问 到网站，却无法使用应用程序
这是 因为外网客户端 只能访问到 内网网关，无法访问到 内网中的服务器
· 能够访问网站

· 无法 使用应用程序
无法访问到这个远程计算机




2、配置 RD 网关

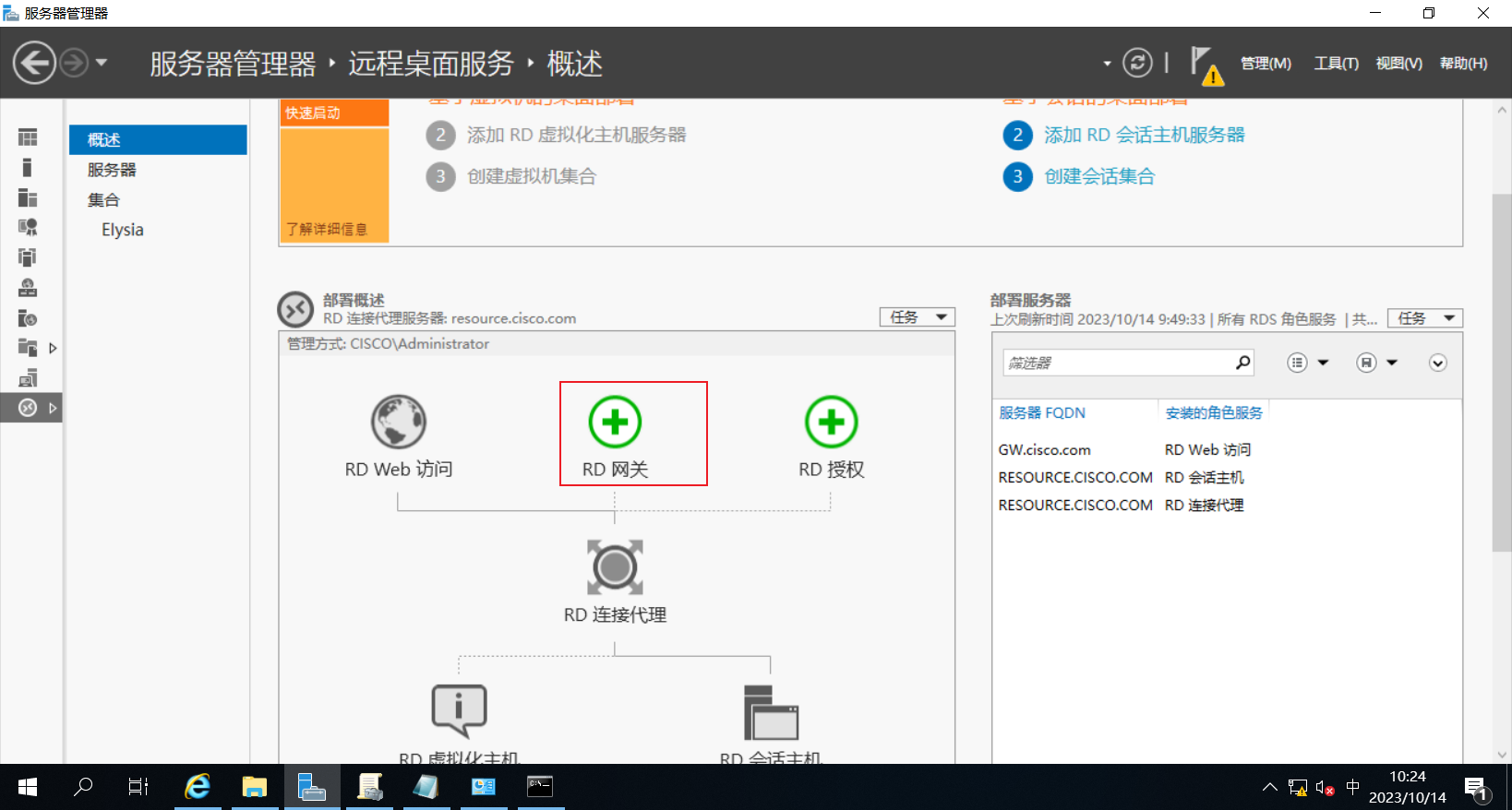

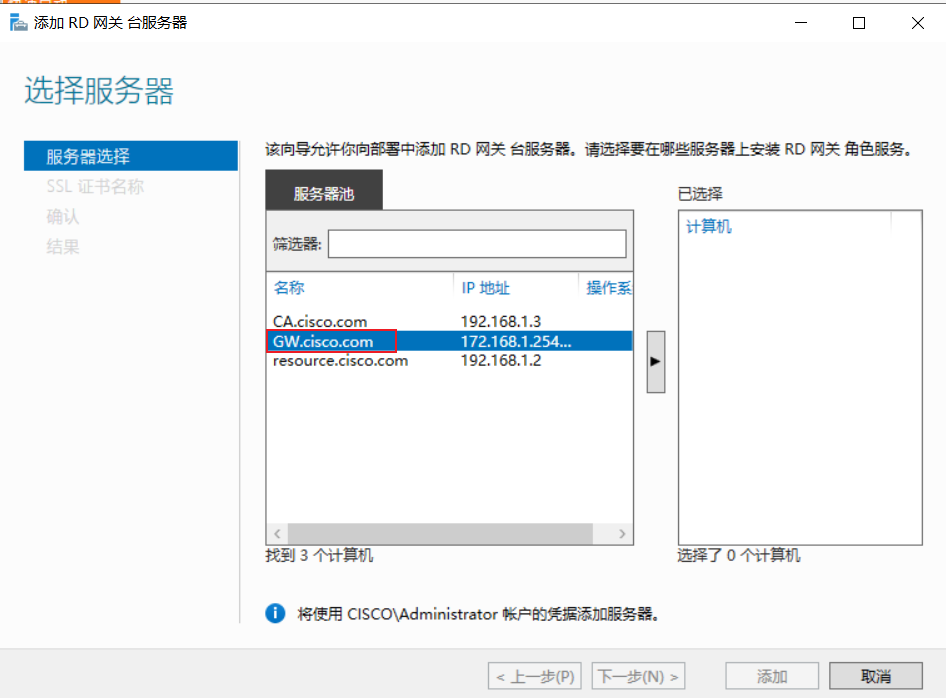

1、添加 RD 网关【放在 GW网关服务器上】


1、安装在 GW 上：【内网出口服务器】

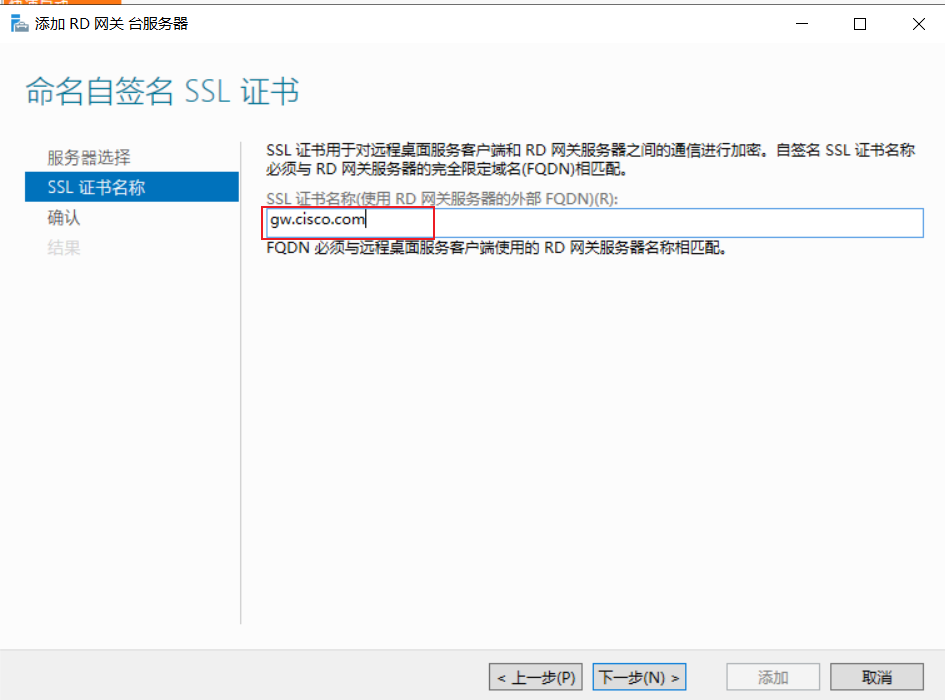

2、SSL 证书名称 与主机名保持一致即可【主机名 + 域名】
点击添加


2、添加证书 给 RD 网关

1、点击 编辑部署属性


2、选择证书
点击应用


· RD 网关配置成功

3、使用 客户端再次尝试连接

1、网页连接正常

2、使用 应用程序

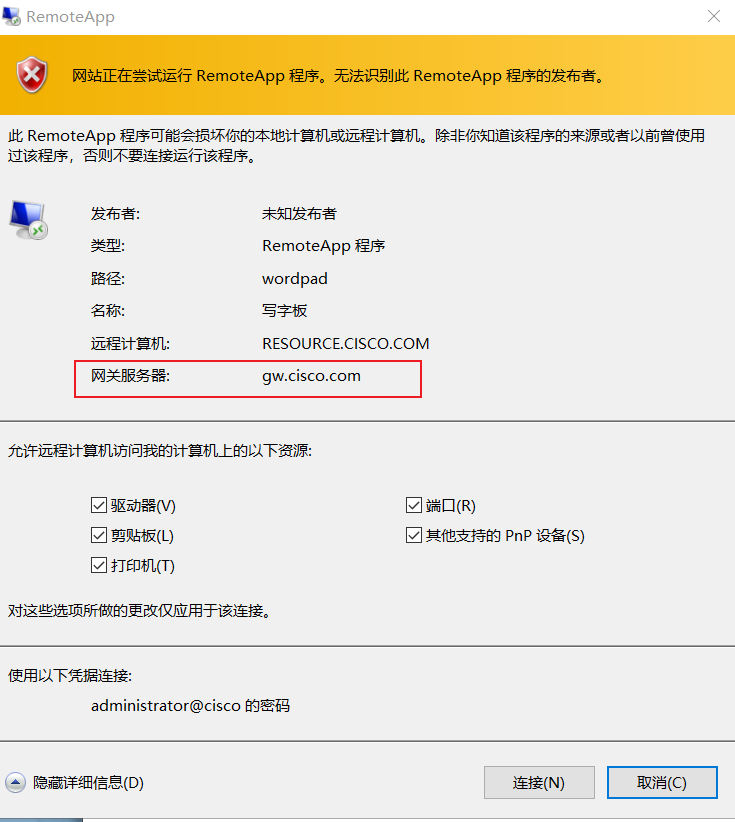

· 这时会有网关服务器帮助转发：

· 连接 使用 应用程序成功：



4、在 GW 上 通过 RD网关管理工具进行 管理 RD网关

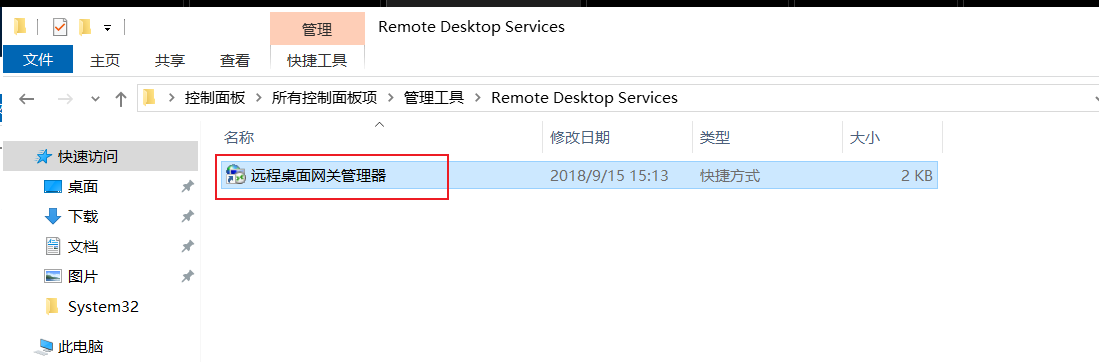

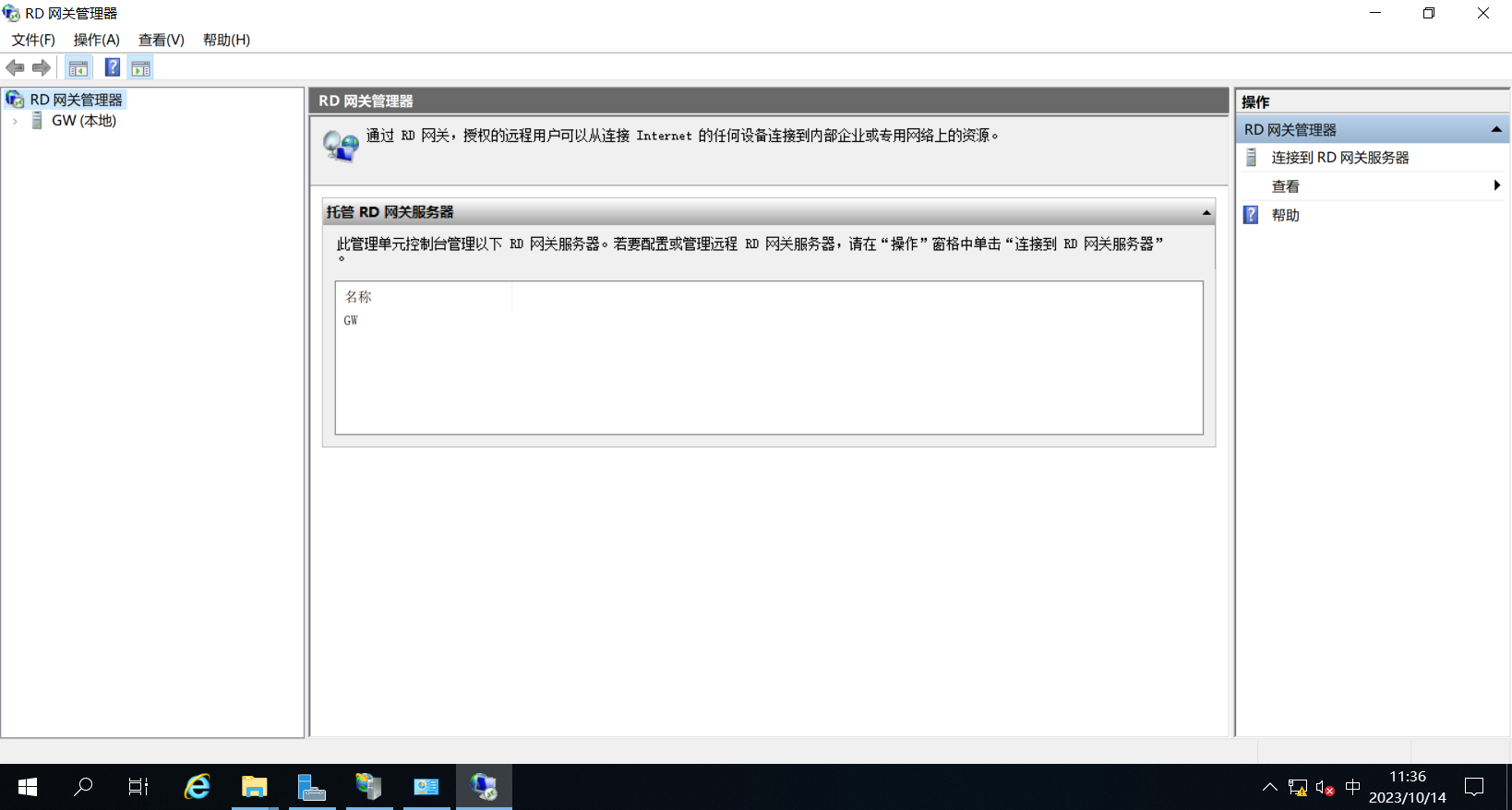

1、打开 RD网关管理工具：

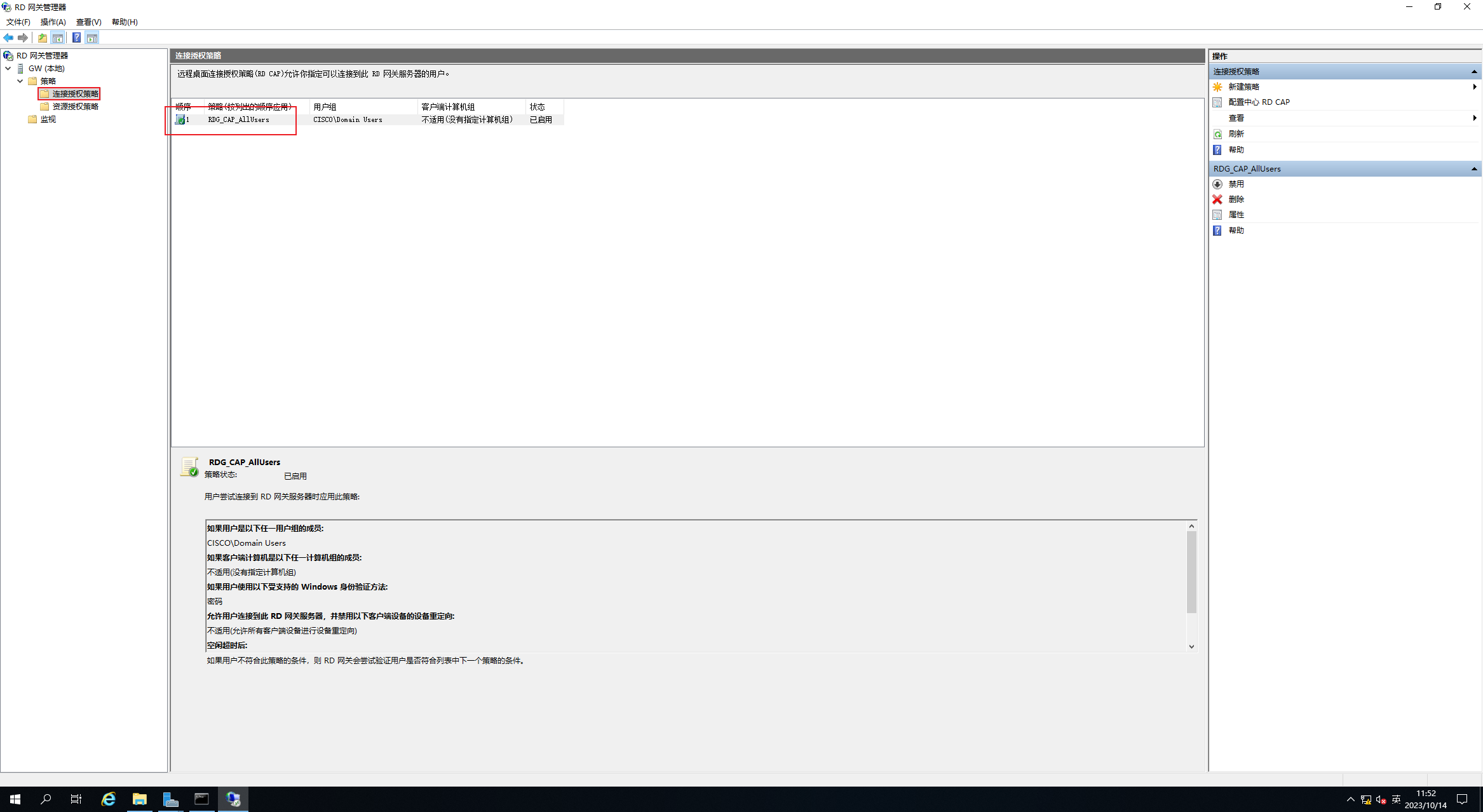

2、这里 定义允许连接的 用户和 组

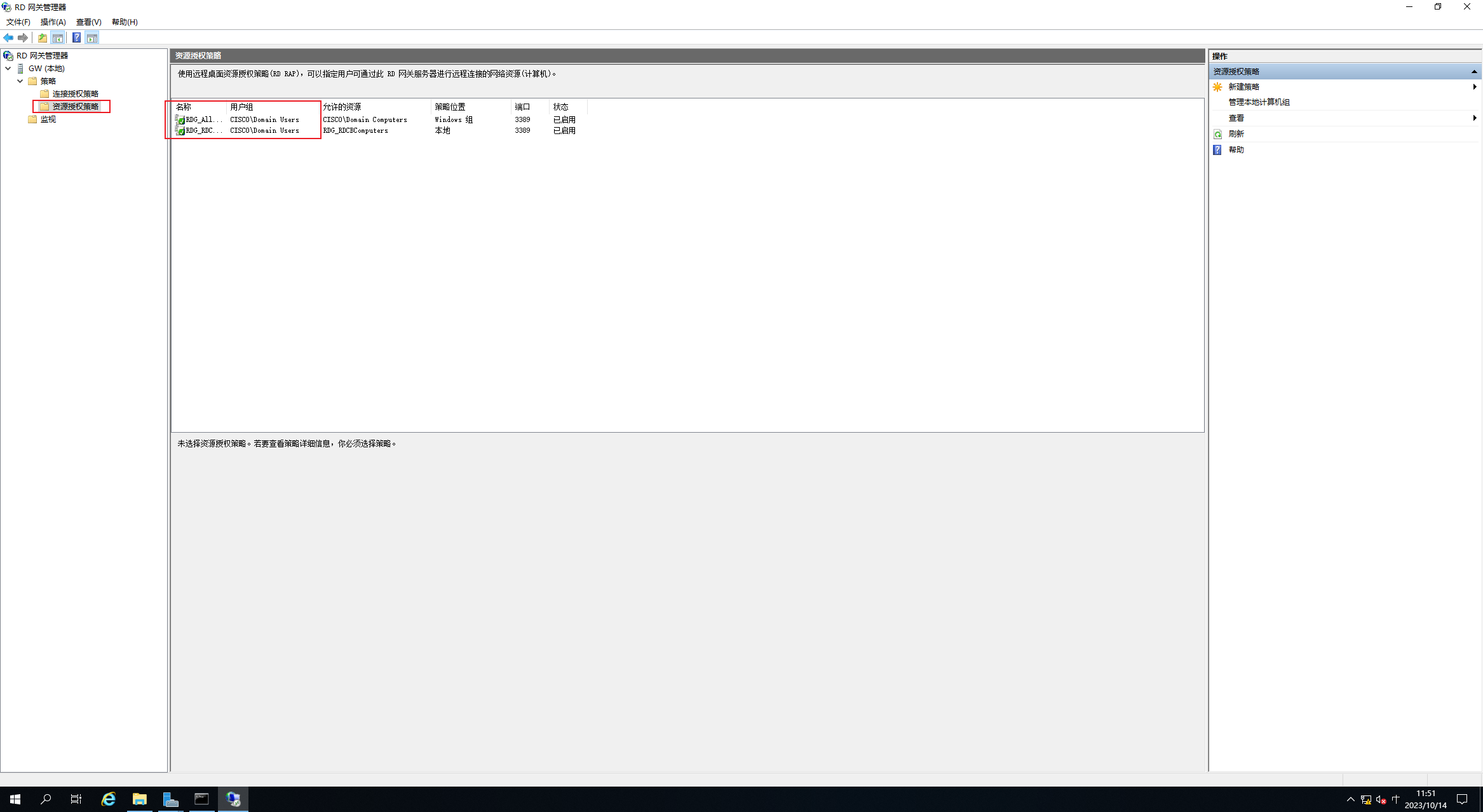

3、这里 定义通过访问的用户允许使用的资源：
